Flussschermdruksensor Transmitter voor hoge temperatuurdruktoepassingen Sensor
Product Details
| Model nr.: | BP93420-IIIQT1 | Stroomvoorziening: | 12-32VDC |
|---|---|---|---|
| uitput: | 4-20mA+-display | Druktype: | Meting van de druk, absolute, verzegelde druk |
| Bereik: | 0-35kpa~3.5Mpa | Structuretype: | Transmitter voor drukgevoel van het diafragma |
| Metingsmedium: | Vloeistof, gas, dranklijm enzovoort. | nauwkeurigheidsgraad: | 00,5% |
| IP-classificatie: | IP65 | Aanpassing: | Beschikbaar |
| Markeren |
Hoogtemperatuur-diafragma-druksensor,Hoogtemperatuurdruksensor Transmitter,Transmitter voor drukgevoel van het diafragma |
||
Product Description

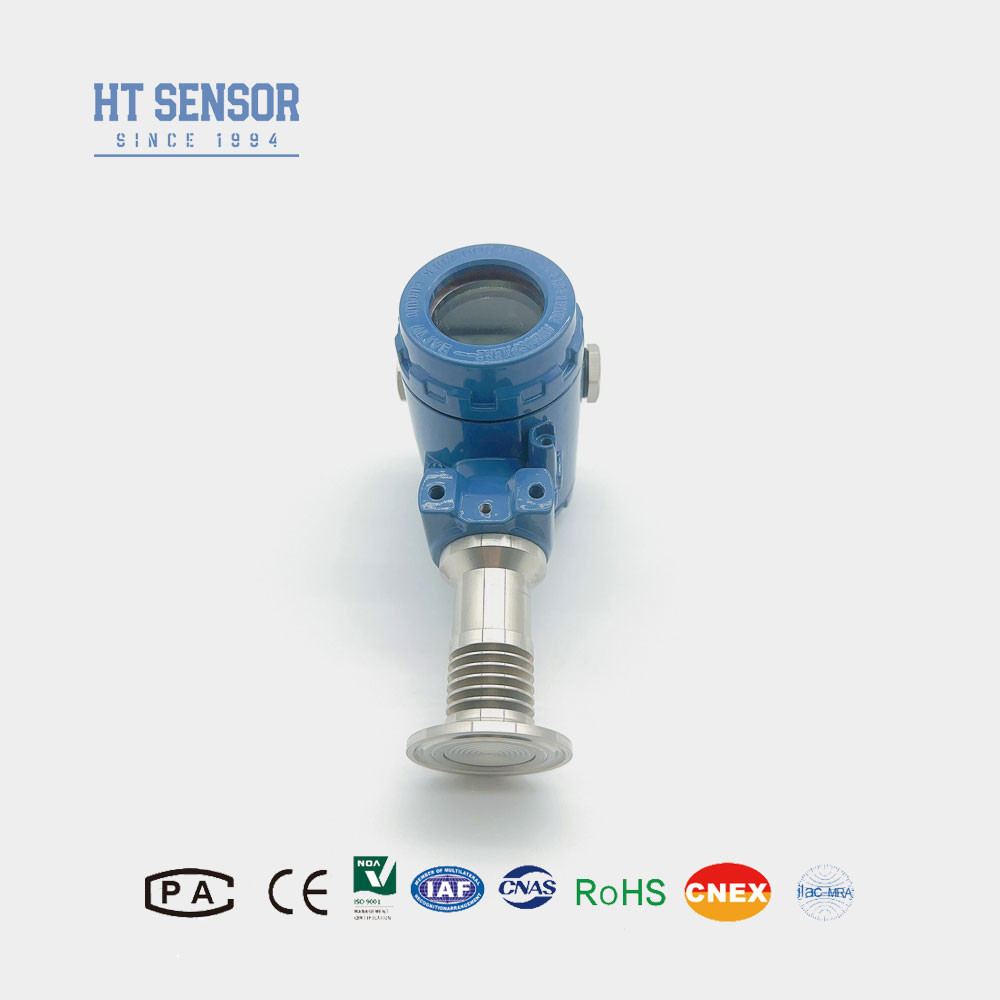

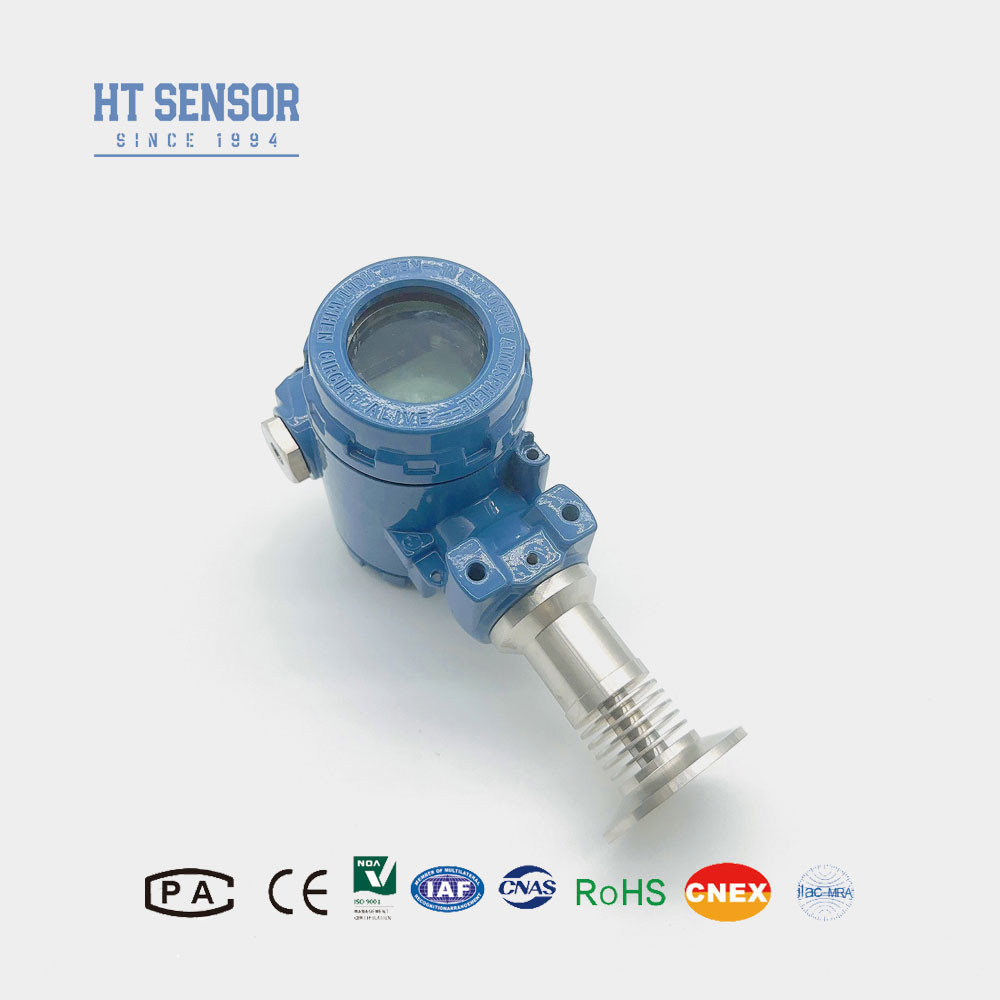

Splitsingsdiafragma druk sensor zender voor hoge temperatuur druk toepassingen
BP93420-IIIQT1 Druktransmitter
Invoering van een druksensor voor het diafragma:
- De BP93420-IIIQT1-druksensor met doorspoelend diafragma is een analoge drukzender met de volgende belangrijkste kenmerken:
- 1. Platte membraanstructuur: het ontwerp van de zender met spoeldiafragma vergroot het contactgebied met het gemeten medium en verbetert de prestaties ervan.
- 2Een breed temperatuurbereik: de zender is ontworpen om binnen een breed temperatuurbereik te werken, waardoor hij zich kan aanpassen aan verschillende omgevingsomstandigheden.
- 3Overbelastingscapaciteit: de zender heeft een hoge overbelastingscapaciteit, waardoor hij drukpieken en spanningen kan weerstaan zonder dat zijn functionaliteit wordt aangetast.
- 4. Sterke corrosiebestendigheid: De materialen en de constructie van de zender bieden een robuuste corrosiebestendigheid, waardoor deze geschikt is voor gebruik in verschillende harde omgevingen.
- 5Versatile toepassing: met deze eigenschappen,de BP93420-IIIQT1-series druktransmitters kunnen worden toegepast in een breed scala van industrieën en toepassingen die een betrouwbare drukmeting onder moeilijke omstandigheden vereisen..
- 6Deze optimalisatie benadrukt de belangrijkste voordelen van de BP93420-IIIQT1-druksensorzender en benadrukt de geschiktheid ervan voor gebruik in diverse en veeleisende omgevingen.
| PrestatieparametersvanFlusssensor voor de druk van het diafragma | |
| Meetbereik vanFlusssensor voor de druk van het diafragma | - 100kPa... 0kPa ~ 35kPa... 3.5MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid | ≤ 0,1% FS |
| Hysteresis | ≤ 0,1% FS |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons | 2.4Khz |
| Compensatietemperatuur | 0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur | -20 °C tot 80 °C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Ex db IIC T6 Gb |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~ 0,3 kg |
Toepassingen vanmet een druksensor voor het diafragma:
- 1Geschikt voor de meting van niet-corrosieve gassen en vloeistoffen met 316L.
- 2Gebruikt voor aseptische verwerking in de medische, biofarmaceutische, voedselhygiëne en andere industrieën.
- 3Gebruikt in de papier- en chemische industrie, evenals bij het meten van het niveau van het rioolwater en de druk van de dranktank, geschikt voor hydraulische en pneumatische besturingssystemen.
| Uitgangssignaal ofmet een druksensor voor het diafragma | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0/1 ~ 10V | ||
| 0.5 tot en met 4,5 V | 5VDC | |
| RS485 communicatieprotocol | 3.6 ~ 30V / batterij | 4 draden |
| Tips voor het bestellenfmet een druksensor voor het diafragma |
- 1Bij het selecteren van het product moet u ervoor zorgen dat het testmedium compatibel is met het contactdeel van het product.
- 2Bij het plaatsen van een bestelling dient u er rekening mee te houden dat explosiebestendige producten geen digitale beeldschermkoppen bevatten.
- 3Bij bestelling van een zender met LCD- of LED-displaykop mag de stroomvoorziening van de zender niet lager zijn dan 20 VDC.
- 4Om de betrouwbare werking van het product te garanderen, wordt u geadviseerd om op locatie bliksembeschermingsapparatuur te installeren en ervoor te zorgen dat het product en de voedingsbron betrouwbaar geaard zijn.
- 5In geval van speciale vereisten zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of RF-interferentie, informeer ons en vermeld dit in de bestelling.
| Bestelgids vanmet een druksensor voor het diafragma | ||||||||
| BP93420XX | Druktransmitter | |||||||
| Code | Ontwerp van de structuur | |||||||
| IB | Algemene druktransmitter | IX | Toon druktransmitter | |||||
| IE | Schokbestendige luchtvaartdrukzender | IIC/III | Industrial General/ Display Druktransmitter | |||||
| Indien | Vochtdichte drukzender | IIE/IIIE | Algemene/displaydruktransmitter | |||||
| IN | Airconditioning speciale drukzender | |||||||
| IC | Hoogtemperatuurdruktransmitter | |||||||
| IQ/IQT | Grote diafragma/hoogtemperatuurdruktransmitter | |||||||
| Meetbereik | - 100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa of MPa | X: geeft het werkelijke meetbereik aan | |||||||
| Code | Stroomvoorziening | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | andere | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Drukverbinding | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | andere | |||||||
| Code | Elektrische aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Afgesloten kabeluitgang | |||||||
| B4 | 2088 Industriële behuizing | |||||||
| B5 | 2088 Industriële behuizing met display | |||||||
| B6 | andere | |||||||
| Code | Druktype | |||||||
| G | Gewichtsdruk | |||||||
| Een | Absolute druk | |||||||
| S | Verzegelde referentiedruk | |||||||
Vragen en vragen vaneen druksensor voor het diafragma:
1. V: Wat zijn de kenmerken van uw met een druksensor voor het diafragmaZenders?
A: Hoge precisie, duurzaamheid en uitstekende prestaties.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen. We leveren OEM en ODM service.
3V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen tot 30.000 druksensor-zenders per maand produceren, zodat we volledig in staat zijn om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen.
4. V: Wat is de typische levertijd?
A: 5 tot 8 werkdagen voor standaardmodellen.
5. V: Hoe zijn de producten geprijsd?
A: Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners.
6. V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze garantie tijd is 24 maanden na verzending, en onze after-sales zal reageren met uw vragen in 24 uur, afstandsopdracht door PC netwerk isaltijd beschikbaar.
