Hoogprecisie-oliegevulde differentialdrukomvormer Differentialdrukzender
Product Details
| Model nr.: | BP93420DII | Opbergtemperatuur: | -40°C tot 100°C |
|---|---|---|---|
| Druktype: | Differentiële druk | Operatieve temperatuur.: | -30~80℃ |
| Langetermijnstabiliteit: | ± 0,2% F.S/Jar ((> 200kpa) | Transportpakket: | Standaard exportverpakking met karton |
| Oorsprong: | China | Hs-code: | 9026201090 |
| Levering vermogen: | 20000 stuks/jaar | Metingsmedium: | Gas of vloeistof |
| Genauigheidsgraad: | 00,25%,00,5% | IP-classificatie: | IP65 |
| Markeren |
Hoogprecisie-differentialdruktransmitter,Olie gevulde drukdifferentiële zender,Olie gevulde differentialdrukomvormer |
||
Product Description

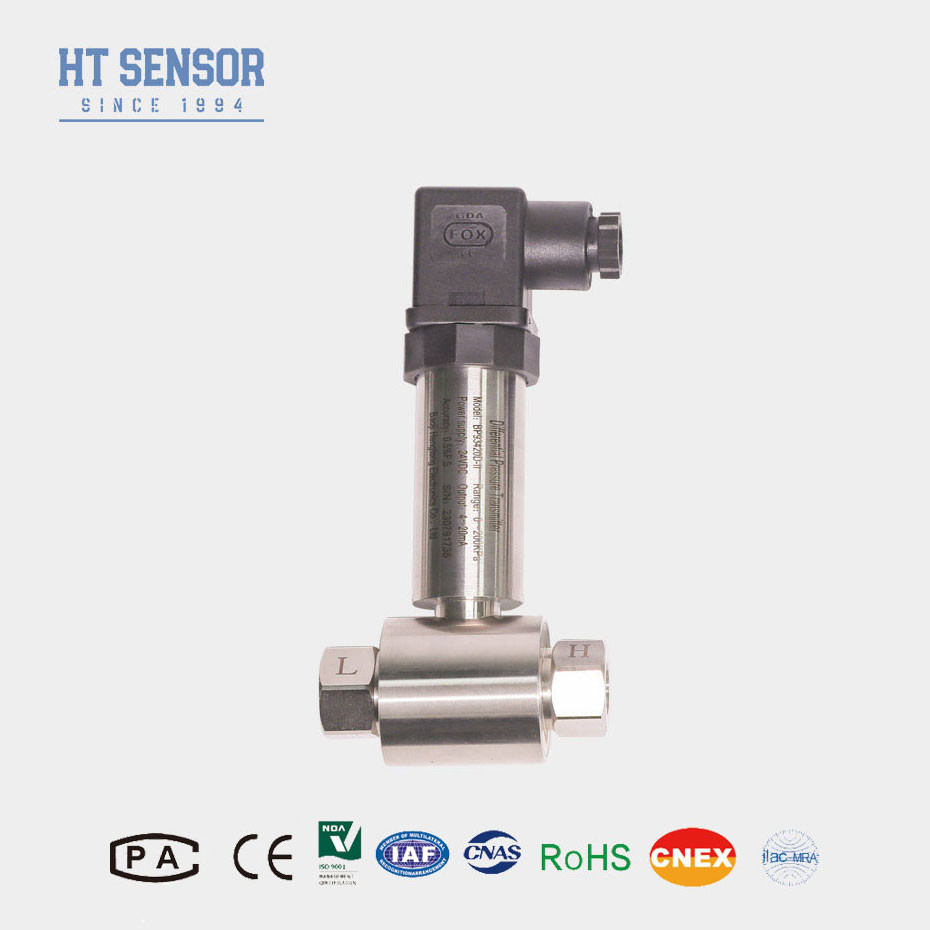

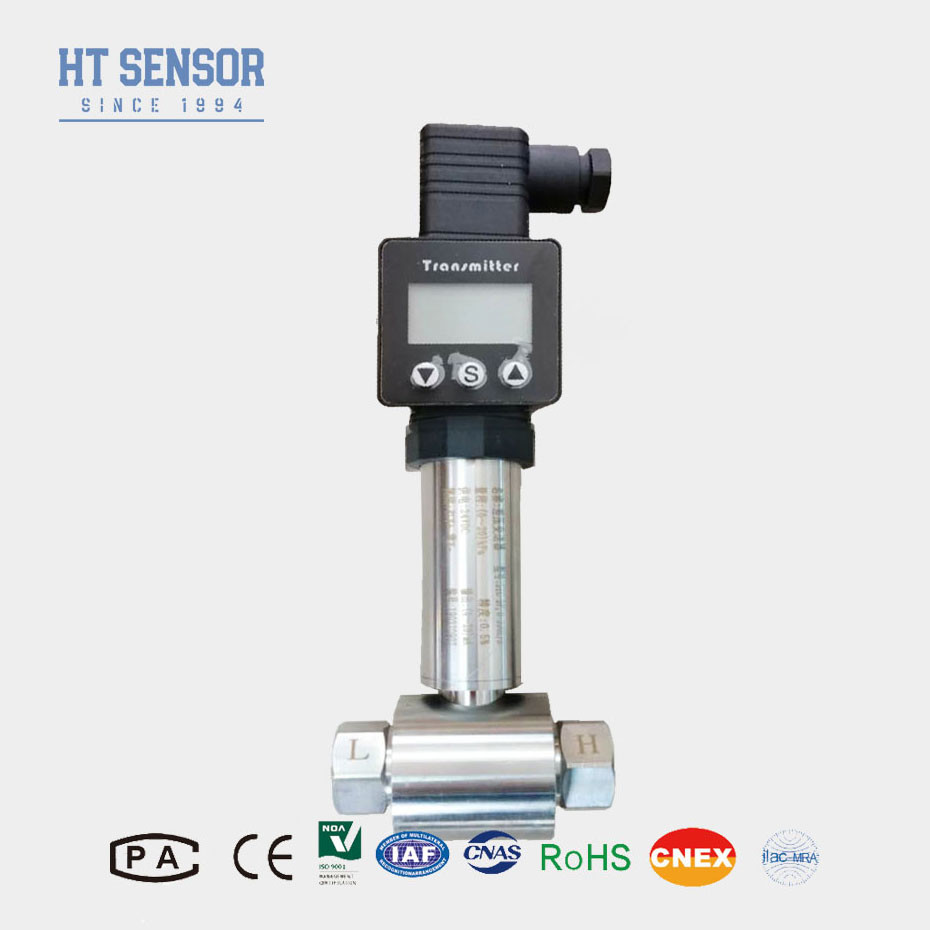

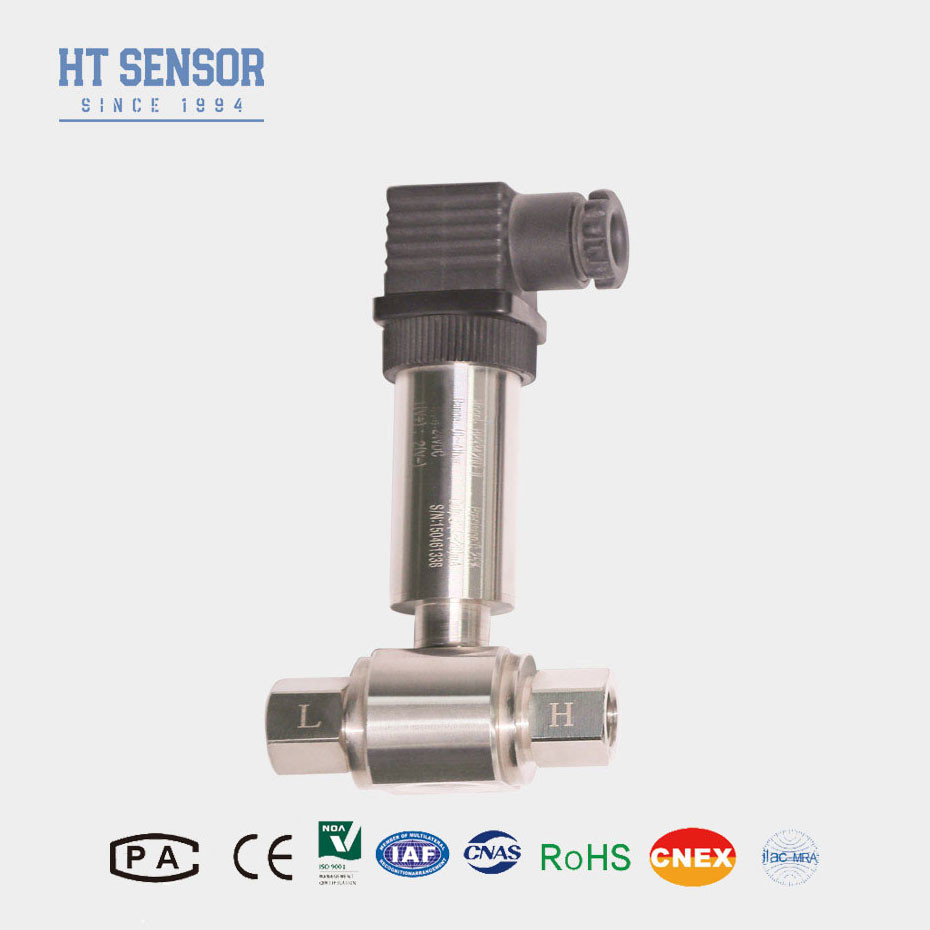

BP93420DII Differentiële drukzender
Inleiding van de differentialdrukzender:
BP93420DII Hoogprecisie olie gevulde differentialdrukzender maakt gebruik van een piezoresistieve diffuse silicium sensor.hysteresis en herhaalbaarheid door middel van digitale compensatietechnologie.
Digitale compensatie verbetert de prestaties en betrouwbaarheid van drukzenders door gebruik te maken van geavanceerde algoritmen en digitale verwerkingstechnieken.en aanpasbare drukmetingsoplossingen voor een breed scala aan toepassingen.
De sensor bestaat uit een siliciumdiafragma met piezoresistive elementen die er in zijn verspreid, waardoor een Wheatstone brugcircuit wordt gevormd.Het zorgt ervoor dat het diafragma vervormd raakt.Deze vervorming verandert de weerstand van de piezoresistive elementen, waardoor de Wheatstone-brug uit balans raakt.
Productkenmerken:
1. Hoog nauwkeurigheid
2Breed meetbereik
3Sterke corrosiebestendigheid
4Sterk anti-interferentie vermogen
5. Aanpasbaarheid aan hoge temperaturen
6Makkelijk onderhoud.
7. Meerdere uitgangssignaalopties
8. Hoge betrouwbaarheid
Toepassingen:
1.Het meten van verschillen in druk in milieucontrolesystemen.
2.Monitoring van de drukverschillen in medische apparatuur zoals ventilatoren.
3- Drukmeting voor leidingen en ovenkamers
| Prestatieparameters | |
| Meetbereik | 0-10KPa...~2MPa |
| Druktype | Differentiële druk |
| Eenzijdige overbelasting | ≤ 3 keer het nominale bereik |
| Statische druk | De minimumwaarde tussen 5 maal het nominale bereik of 7 MPa |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid | ±0,03% (typisch) ±0,05%FS (maximaal) |
| Hysteresis | ±0,03% (typisch) ±0,05%FS (maximaal) |
| Langetermijnstabiliteit | ± 0,5% F.S/jaar ((≤ 200 KPa) ± 0,2% F.S/jaar ((> 200 KPa) |
| Nultemperatuurverschuiving | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Span Temperatuur Drift | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Compensatietemperatuur | 0-50oC ((0-10KPa, 0-20KPa), 0-70oC,-10-70oC |
| Werktemperatuur | -30°C tot 80°C |
| Bergingstemperatuur | -40 °C tot 100 °C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Intrinsiek veilig en explosiebestendige |
| Beschermingscategorie | IP65 |
| Gewicht | ~ 0,45 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0.5 tot en met 4,5 V | 5VDC |
| Besteltips |
2Om een betrouwbare werking te garanderen, wordt aanbevolen tussen het meetpunt en de zender een drie-klepcollector te plaatsen.een langzame en gelijkmatige druktoepassing op de positieve en negatieve drukkamers van de zender.
3Tijdens de installatie is het raadzaam de drukinterfaces aan beide uiteinden horizontaal te plaatsen om de impact van de installatieplaats op het product te minimaliseren.
4Voor bijzondere vereisten zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische interferentie of radiofrequente interferentie,Gelieve ons bedrijf te informeren en deze vereisten in de bestelling te specificeren
| Bestelgids | ||||||||
| BP93420XX | Druktransmitter | |||||||
| Code | Ontwerp van de structuur | |||||||
| DII | Differentiële druktransmitter | |||||||
| Meetbereik | 0-10KPa...~ 2 MPa | |||||||
| Code | Stroomvoorziening | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | andere | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Drukverbinding | |||||||
| J1 | M20×1,5 Man | |||||||
| J2 | G1/2 Man | |||||||
| J3 | G1/4 Man | |||||||
| J4 | 1/2 NPT Man | |||||||
| J5 | andere | |||||||
| Code | Elektrische aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Afgesloten kabeluitgang | |||||||
| B4 | andere | |||||||
| Code | Druktype | |||||||
| D | Differentiële druk | |||||||
Vragen:
1V: Wat zijn de kenmerken van uw druksensor-zenders?
A: Hoge precisie, duurzaamheid en uitstekende prestaties.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen. We leveren OEM en ODM service
3V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen maximaal 30.000 druksensor-zenders per maand produceren, zodat we volledig in staat zijn om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen.
4. V: Wat is de typische levertijd?
A: 5 tot 8 werkdagen voor standaardmodellen.
5. V: Hoe zijn de producten geprijsd?
A: Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners.
6. V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze garantie tijd is 24 maanden na verzending, en onze after-sales zal reageren met uw vragen in 24 uur, afstandsopdracht door PC netwerk isaltijd beschikbaar.
