Gedetailleerde informatie

Model nr.:	HT20V	Draadtype:	Vier-draad
Metingsmedium:	Gas en vloeistof	aangepast:	aangepast
Kracht:	10VDC	Transportpakket:	Verpakking
Type:	Differentiële piezoresistieve druksensor	Type uitgangssignaal:	Analoogtype
Materiaal:	Roestvrij staal	Aanpassing:	Beschikbaar Gepersonaliseerd verzoek
Markeren:	100mv druksensor , 10VDC-druksensor , Piëzoresistieve druksensor

Productomschrijving

Invoering van een differentiële diffuse siliciumdruksensor:

De differentialdruk sensor is ontworpen om zeer nauwkeurige en stabiele differentialdrukmetingen te leveren.Deze sensor zet drukverschillen om in precieze elektrische signalen.De robuuste constructie en temperatuurcompensatie maken het geschikt voor een breed scala aan industriële toepassingen.

Productkenmerkenmet een vermogen van meer dan 10 W,:

1. Hoge nauwkeurigheid: biedt nauwkeurige differentialdrukmetingen.
2Uitstekende stabiliteit: behoudt de prestaties gedurende lange perioden.
3.Groot meetbereik: in staat om kleine tot grote differentialdrukken te meten.
4Temperatuurcompensatie: zorgt voor nauwkeurige metingen over een breed temperatuurbereik.

Toepassingenmet een vermogen van meer dan 10 W,:

Differentiële drukdetectie
Drukkalibratietoestellen
Meting van het vloeistofniveau

Elektrische prestatiesmet een vermogen van meer dan 10 W,:

Stroomvoorziening: ≤10VDC
Gewone modus-uitgangsspanning: 50% van de ingang (typisch)
Inputimpedantie:4KΩ~20KΩ
Uitgangsimpedantie:2.5KΩ~6KΩ
Elektrische aansluiting: 100 mm hoge temperatuur draad.

Prestatieparametersmet een vermogen van meer dan 10 W,:
Meetbereik		10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
		Type	Maximaal	Eenheid
Lineariteit		±0.15	±0.3	% F.S.
Herhaalbaarheid		0.05	0.1	% F.S.
Hysteresis		0.05	0.1	% F.S.
Nul Offset-uitvoer		0 ± 1	0 ± 2	mV
Volledige productie	≤ 20 KPa	50 ± 1	50 ± 2	mV
	≥ 35 kPa	100 ± 1	100 ± 2	mV
Nul Offset Temp. Drift	≤ 20 KPa	± 1	±2.5	% F.S.
	≥ 35 kPa	±0.8	± 15	% F.S.
Volledige schaal Temperatuur Drift	≤ 20 KPa	± 1	±2	% F.S.
	≥ 35 kPa	±0.8	± 15	% F.S.
Gecompenseerde Temp.	≤ 20 KPa	0 tot 50		oC
	≥ 35 kPa	0 tot 70		oC
Werktemperatuur		-20 tot 80		oC
Bergingstemperatuur		-40 tot 125		oC
Toegestane overbelasting		Neem de kleinste waarde tussen 3 maal de volledige schaal of 4MPa
Breukdruk		5x de volledige schaal
Langetermijnstabiliteit		0.2 %		F.S./jaar
Materiaal van het diafragma		316L
Isolatieweerstand		≥ 200MΩ 100VDC
Vibratie		Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz
Schok		100 g, 11 ms
Reactietijd		≤ 1 ms
O-ring zegel		met een gewicht van niet meer dan 50 g/m2
Volledig medium		Siliciumolie
Gewicht		~ 45 g
De parameters worden getest onder de volgende omstandigheden: constante spanning van 10 V en omgevingstemperatuur van 25oC

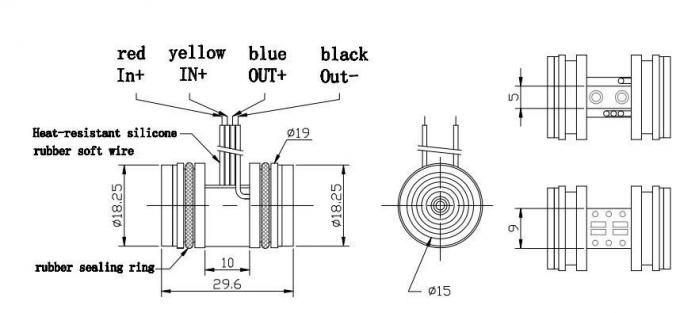

Ontwerp van de structuurmet een vermogen van meer dan 10 W,
Afmeting
NotitiesAls de draadkleur verandert, raadpleeg dan het etiket dat aan de sensor is bevestigd voor nauwkeurige informatie.

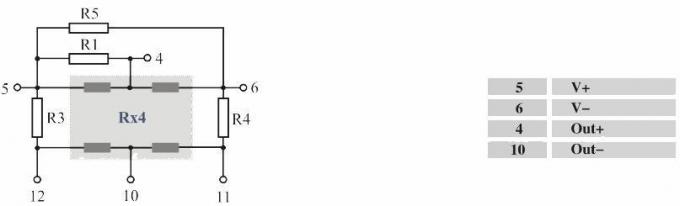

Elektrische aansluiting en compensatiemet een vermogen van meer dan 10 W,

Baoji Hengtong Ht20V Differential Piezoresistive Diffused Silicon Pressure Sensor

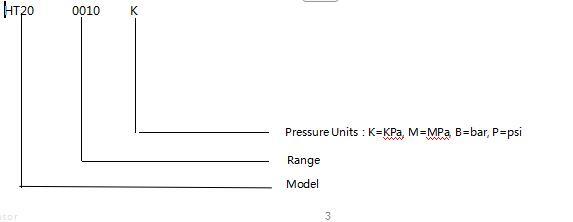

Voorbeelden van selectie

Besteltips

1. Let tijdens de montage op de pasvorm tussen de kerngrootte en de zenderbehuizing om de
vereiste luchtdichtheid
2. Zorg ervoor dat de behuizing tijdens de montage verticaal is uitgelijnd en oefen gelijkmatige druk uit om te voorkomen dat de compensatieplaat verstopt of beschadigd raakt.
3Indien het meetmedium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), moeten bij de bestelling speciale instructies worden verstrekt.
4. Vermijd het drukken op het sensordiafragma met handen of scherpe voorwerpen om schade aan de kern te voorkomen als gevolg van deformatie of piercing van het diafragma.
5Houd de drukpoort van de drukmeterkern open voor de atmosfeer en vermijd het binnendringen van water, waterdamp of corrosieve stoffen in de negatieve drukkamer van de kern.
6Als er wijzigingen in de speldleidingen optreden, volgt u het etiket op de eigenlijke kern als referentie.

bedrijf

V&A

1.V: Wat zijn de kenmerken van uw druksensor-zenders?

A: Hoge precisie, duurzaamheid en uitstekende prestaties.

2.V: Kan ik speciale specificaties aanpassen?

A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen. We leveren OEM en ODM service

3.V: Wat is uw productiecapaciteit?

A: Onze productiefaciliteiten kunnen maximaal 30.000 druksensor-zenders per maand produceren, zodat we volledig in staat zijn om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen
.

4.V: Wat is de typische levertijd?

A: 5 tot 8 werkdagen voor standaardmodellen.

5.V: Hoe zijn de prijzen van de producten?

A: Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners
.

6.V: Wat is de garantie van uw producten? En naverkoopservice?

A: Onze garantie is 12 maanden na verzending, en onze after-sales zal reageren met uw vragen in 24 uur, afstandsopdracht door PC-netwerk is altijd beschikbaar.

label:

Plaats van herkomst:	Baoji, China.
Merknaam:	HT Sensor
Certificering:	CE,RoHs,ISO9001
Modelnummer:	HT20V

Min. bestelaantal:	1
Prijs:	negotiable
Verpakking Details:	Standaard exportpakket
Levertijd:	5-8 werkdagen
Betalingscondities:	Western Union, L/C, T/T
Levering vermogen:	5000 stuks/maand
