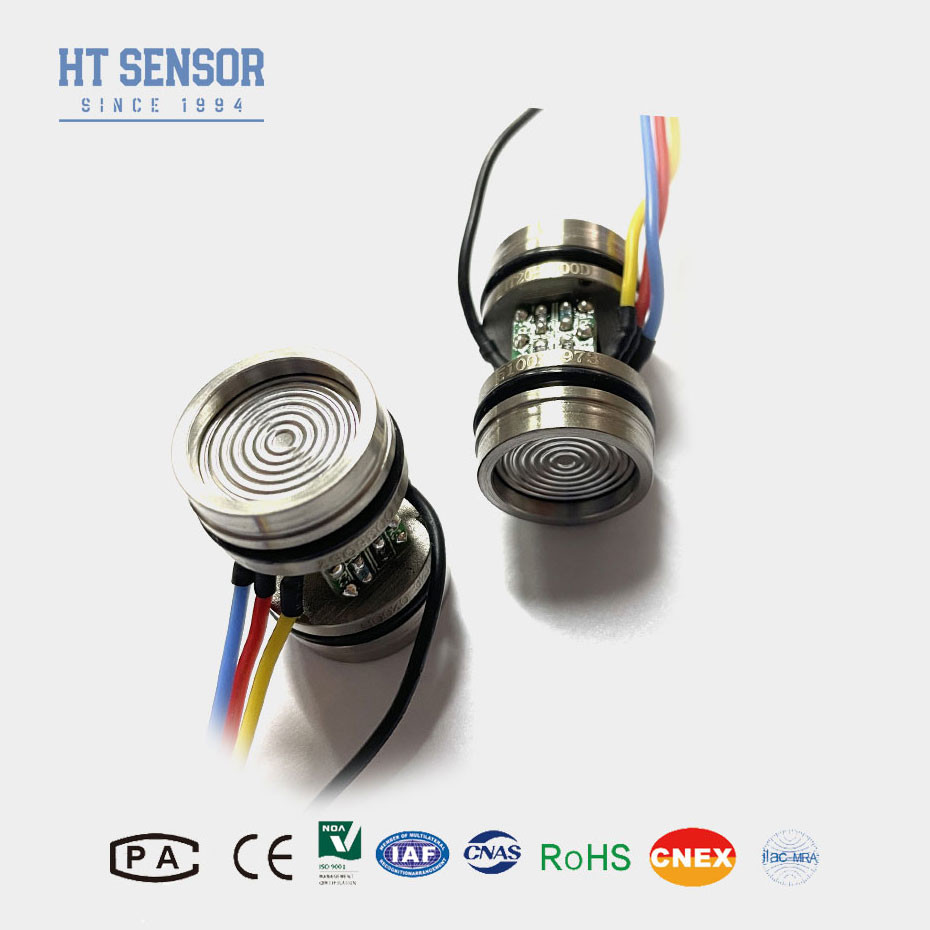

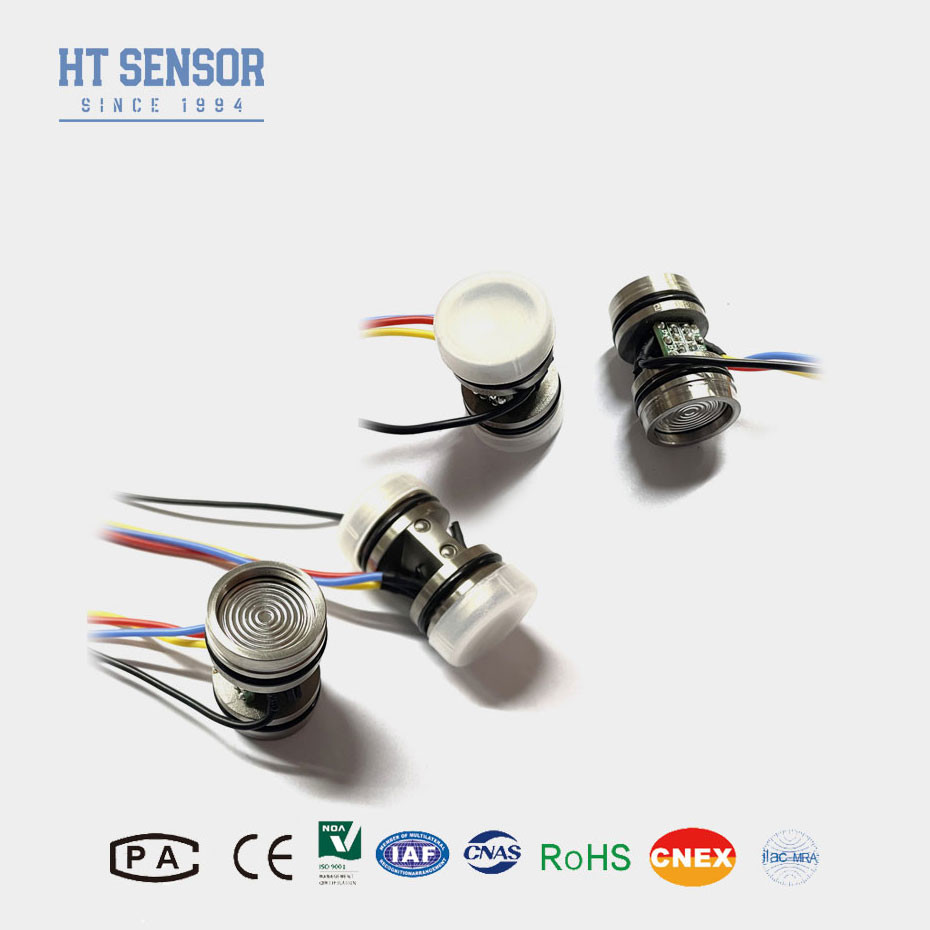

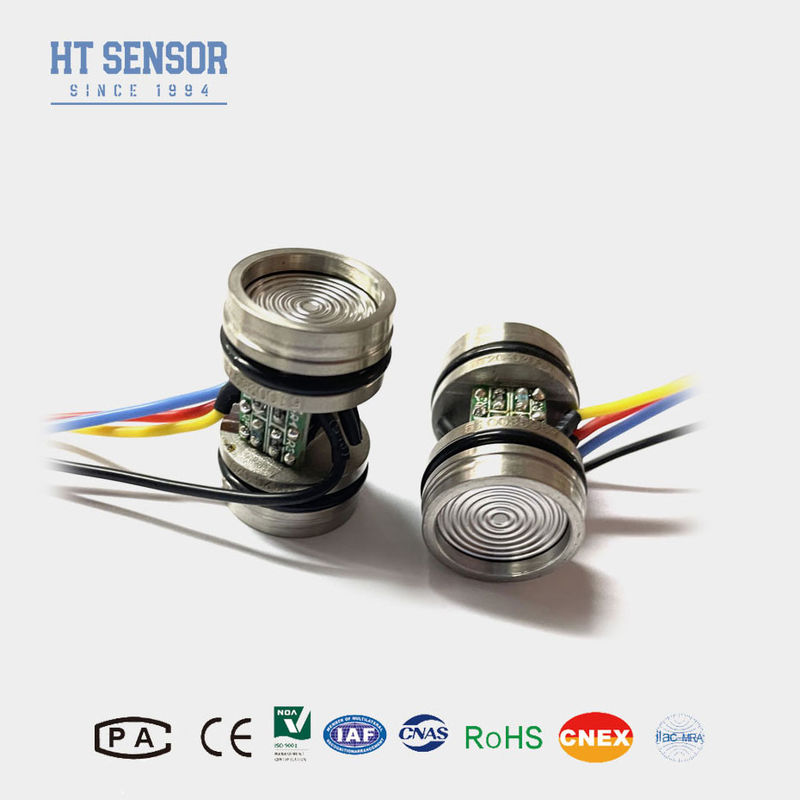

HT20V 100mv Druksensor 10VDC Piezoresistieve drukdifferentialsensor voor vloeistoffen
Product Details
| Model nr.: | HT20V | Draadtype: | Vier-draad |
|---|---|---|---|
| Metingsmedium: | Gas en vloeistof | aangepast: | aangepast |
| Kracht: | 10VDC | Transportpakket: | Verpakking |
| Type: | Differentiële piezoresistieve druksensor | Type uitgangssignaal: | Analoogtype |
| Materiaal: | Roestvrij staal | Aanpassing: | Beschikbaar Gepersonaliseerd verzoek |
| Markeren |
Liquid Pressure Sensor,Differentiële druksensor voor vloeistof,Piezoresistieve drukdifferentialsensor |
||
Product Description
Invoering van een differentiële diffuse siliciumdruksensor:
HT20VDe sensor bestaat uit een siliciumdiafragma met in het diafragma verspreide piezoresistieve elementen, die een Wheatstone-brugcircuit vormen.Het zorgt ervoor dat het diafragma vervormd raakt.Deze vervorming verandert de weerstand van de piezoresistive elementen, waardoor de Wheatstone-brug uit balans raakt.
Productkenmerkenmet een vermogen van meer dan 10 W,:
1. Hoge nauwkeurigheid: biedt nauwkeurige differentialdrukmetingen.
2Uitstekende stabiliteit: behoudt de prestaties gedurende lange perioden.
3.Groot meetbereik: in staat om kleine tot grote differentialdrukken te meten.
4Temperatuurcompensatie: zorgt voor nauwkeurige metingen over een breed temperatuurbereik.
- Procescontrole: Bewaking en controle van drukverschillen in industriële processen.
- HVAC-systemen: het meten van luchtdrukverschillen voor een efficiënte werking van het systeem.
- Stroommeting: wordt gebruikt in combinatie met stroomelementen zoals orificeplaten om de vloeistofstroom te meten.
- Filtermonitoring: detecteren van drukval over de filters om verstopting aan te geven.
- Niveaumeting: het meten van het niveau van vloeistoffen in tanks door het drukverschil tussen het vloeistofniveau en een referentiepunt vast te stellen.
- Stroomvoorziening: ≤10VDC
- Gewone modus-uitgangsspanning: 50% van de ingang (typisch)
- Inputimpedantie:4KΩ~20KΩ
- Uitgangsimpedantie:2.5KΩ~6KΩ
- Elektrische aansluiting: 100 mm hoge temperatuur draad.
| Prestatieparametersmet een vermogen van meer dan 10 W,: | ||||
| Meetbereik | 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Type | Maximaal | Eenheid | ||
| Lineariteit | ±0.15 | ±0.3 | % F.S. | |
| Herhaalbaarheid | 0.05 | 0.1 | % F.S. | |
| Hysteresis | 0.05 | 0.1 | % F.S. | |
| Nul Offset-uitvoer | 0 ± 1 | 0 ± 2 | mV | |
| Volledige productie | ≤ 20 KPa | 50 ± 1 | 50 ± 2 | mV |
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | mV | |
| Nul Offset Temp. Drift | ≤ 20 KPa | ± 1 | ±2.5 | % F.S. |
| ≥ 35 kPa | ±0.8 | ± 15 | % F.S. | |
| Volledige schaal Temperatuur Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 kPa | ±0.8 | ± 15 | % F.S. | |
| Gecompenseerde Temp. | ≤ 20 KPa | 0 tot 50 | oC | |
| ≥ 35 kPa | 0 tot 70 | oC | ||
| Werktemperatuur | -20 tot 80 | oC | ||
| Bergingstemperatuur | -40 tot 125 | oC | ||
| Toegestane overbelasting | Neem de kleinste waarde tussen 3 maal de volledige schaal of 4MPa | |||
| Breukdruk | 5x de volledige schaal | |||
| Langetermijnstabiliteit | 0.2 % | F.S./jaar | ||
| Materiaal van het diafragma | 316L | |||
| Isolatieweerstand | ≥ 200MΩ 100VDC | |||
| Vibratie | Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz | |||
| Schok | 100 g, 11 ms | |||
| Reactietijd | ≤ 1 ms | |||
| O-ring zegel | met een gewicht van niet meer dan 50 g/m2 | |||
| Volledig medium | Siliciumolie | |||
| Gewicht | ~ 45 g | |||
| De parameters worden getest onder de volgende omstandigheden: constante spanning van 10 V en omgevingstemperatuur van 25oC | ||||
| Ontwerp van de structuurmet een vermogen van meer dan 10 W, | |
| Afmeting | |
| NotitiesAls de draadkleur verandert, raadpleeg dan het etiket dat aan de sensor is bevestigd voor nauwkeurige informatie. | |
| Elektrische aansluiting en compensatiemet een vermogen van meer dan 10 W, |
|
| Voorbeelden van selectie |
| Besteltips |
vereiste luchtdichtheid
2. Zorg ervoor dat de behuizing tijdens de montage verticaal is uitgelijnd en oefen gelijkmatige druk uit om te voorkomen dat de compensatieplaat verstopt of beschadigd raakt.
3Indien het meetmedium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), moeten bij de bestelling speciale instructies worden verstrekt.
4. Vermijd het drukken op het sensordiafragma met handen of scherpe voorwerpen om schade aan de kern te voorkomen als gevolg van deformatie of piercing van het diafragma.
5Houd de drukpoort van de drukmeterkern open voor de atmosfeer en vermijd het binnendringen van water, waterdamp of corrosieve stoffen in de negatieve drukkamer van de kern.
6Als er wijzigingen in de speldleidingen optreden, volgt u het etiket op de eigenlijke kern als referentie.
