HT-serie Splitsend diafragma-druksensor-transmitter voor hoge temperatuur industriële druktransmitter
Product Details
| Model nr.: | BP93420-IIIF | Stroomvoorziening: | 12-32VDC(24VDC) |
|---|---|---|---|
| uitput: | 4-20mA met display | Druktype: | Gauge, Absolute, Verzegeld |
| Bereik: | 0-35kpa~20Mpa | Structuretype: | Flitsend diafragmasensor |
| Metingsmedium: | Vloeistof, dranklijm enzovoort. | nauwkeurigheidsgraad: | 00,5% |
| Vlak: | DN25-DN50-DN100 enzovoort | Aanpassing: | OEM's |
| Markeren |
Hoogtemperatuur-diafragma-druksensor,Transmitter voor drukgevoel van het diafragma,Industriële diafragma-druksensor |
||
Product Description

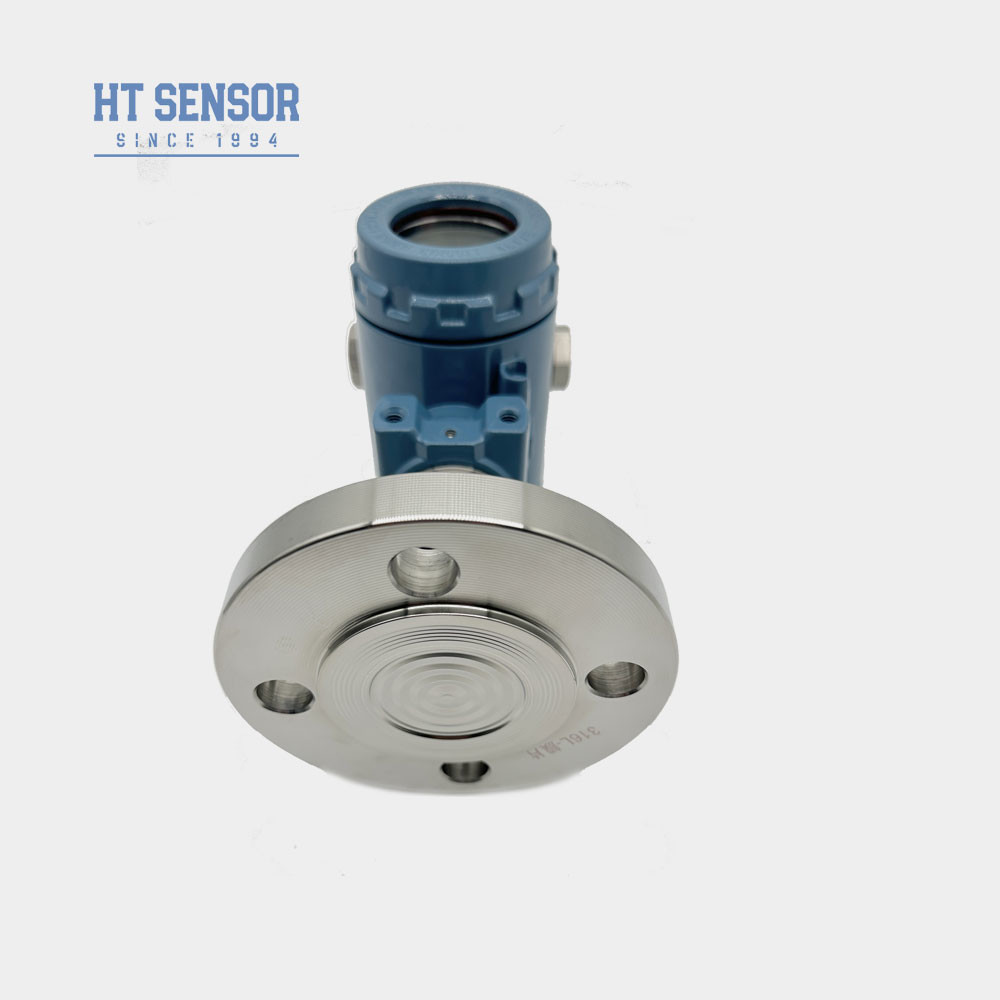

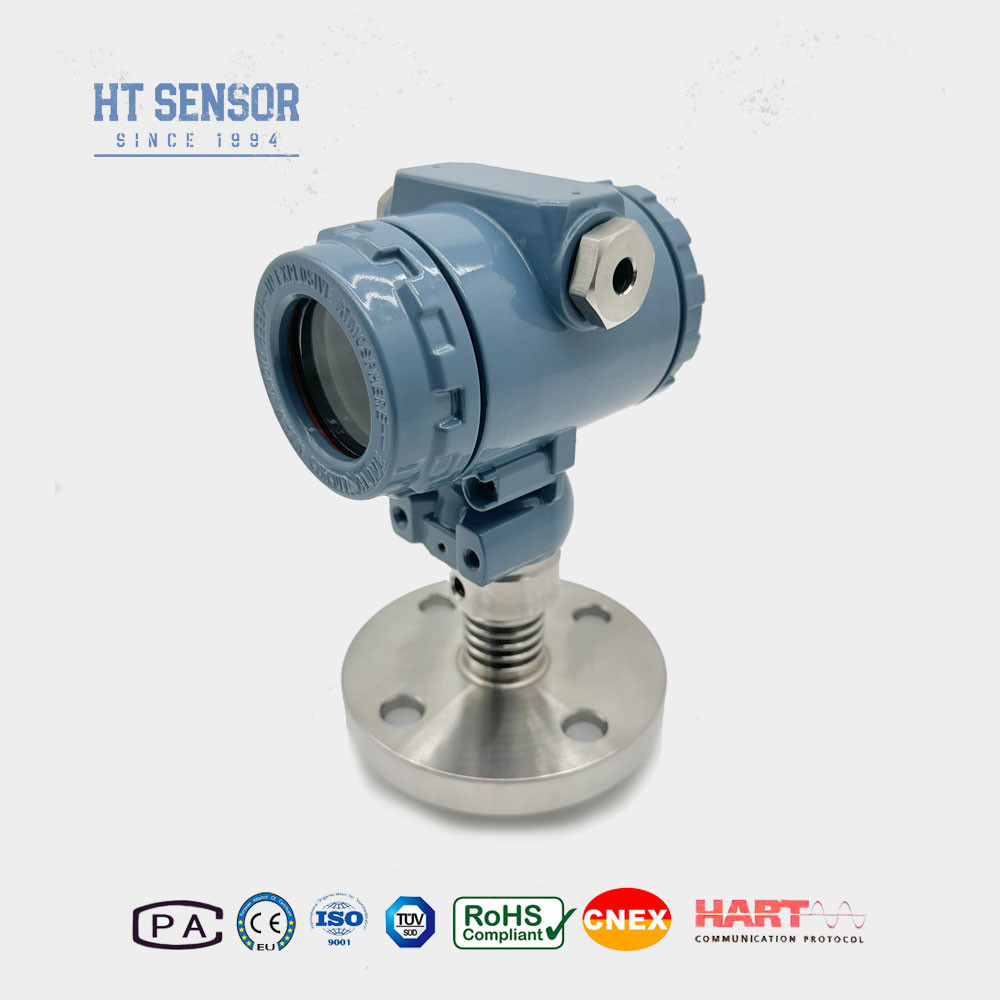

HT-serie Splijtdiafragma druk sensor zender voor de hoge temperatuur industrie
BP93420-IIIFL-druktransmitter
Invoering van een druksensor voor het diafragma:
De BP93420-III-FL-drukzender maakt gebruik van de met olie gevulde kern van de HT-serie siliciumresistieve folie als signaalmetingselement.De procesverbinding omvat het rechtstreeks lassen van een 316L isolatie diafragma en een overeenkomstige flensDe aangepaste warmtezuiger is ontworpen om zich aan te passen aan hoge temperatuur omgevingen.het signaalverwerkingscircuit zet het sensorsignaal om in een standaarduitgangssignaalEr zijn strenge tests en verouderingsonderzoeken van de onderdelen, halffabrikaten en eindproducten uitgevoerd om de stabiele en betrouwbare prestaties van de zender te garanderen.
| Prestatieparameters | |
| Meetbereik | - 100 kPa... 0 kPa 35 kPa... 1 MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25°C | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid en hysteresis | 0.02% F.S. (Type) 0.05% F.S. (Max.) |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Frequentie-respons | 2.4Khz |
| Compensatietemperatuur | 0-70°C ((≤10mpa, aanpasbaar) |
| Werktemperatuur | -20°C tot 80°C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10g,55Hz 2kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Ex ia IIC T6 Ga |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~ 4 kg |
Productkenmerken vanmet een druksensor voor het diafragma:
- 1. Breed meetbereik,verschillende drukinterface-opties
- 2Verscheidene uitgangssignaalopties
- 3. Verstelbare nul- en volle schaal
- 4.Hoge nauwkeurigheid,meerdere steriele procesverbindingen
Toepassingen vanmet een druksensor voor het diafragma:
- Geschikt voor het meten van niet-corrosieve gassen en vloeistoffen met 316L.
- Medische, biofarmaceutische en voedselhygiëne industrieën voor steriele verwerking.
- Gebruikt in de papier- en chemische industrie, evenals voor het niveau van rioolwater en drank.
| Uitgangssignaal ofmet een druksensor voor het diafragma | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0/1 ~ 10V | ||
| 0.5 tot en met 4,5 V | 5VDC | |
| RS485 communicatieprotocol | 3.6 ~ 30V / batterij | 4 draden |
| Tips voor het bestellenfmet een druksensor voor het diafragma |
- 1. Zorg voor compatibiliteit: bij het selecteren van het product moet worden gecontroleerd of het geteste medium compatibel is met de contactonderdelen van het product.
- 2. Explosiebestendige producten: Merk op dat explosiebestendige producten geen digitale beeldschermkoppen bevatten.
- 3Stroomvoorziening voor schermen: bij bestelling van een zender met een LCD- of LED-schermkop mag de stroomvoorziening van de zender niet lager zijn dan 20 VDC.
- 4Blikbescherming: om de betrouwbare werking van het product te waarborgen,het is raadzaam om op de locatie bliksembeschermingsapparatuur te installeren en ervoor te zorgen dat het product en de voeding betrouwbaar zijn geaard.
- 5. Selectie van de afdichtingsring: het nominale werktemperatuurbereik van de O-ring van fluorrubber is -20°C tot 250°C.een EPDM O-type afdichtingsring moet worden gekozen.
- 6. Kabelopties: De standaardkabellengte is 1,5 m en er zijn drie soorten kabelmaterialen om uit te kiezen.Indien een ander kabelmateriaal vereist is, vermeld dit in het bestelformulier.
- 7. Speciale vereisten: In geval van speciale vereisten, zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of RF-interferentie, informeer ons en geef dit in de bestelling aan.
| Bestelgids vanmet een druksensor voor het diafragma | ||||||||
| BP93420XX | Druktransmitter | |||||||
| Code | Ontwerp van de structuur | |||||||
| IB | Algemene druktransmitter | IX | Toon druktransmitter | |||||
| IE | Schokbestendige luchtvaartdrukzender | IIC/III | Industrial General/ Display Druktransmitter | |||||
| Indien | Vochtdichte drukzender | IIE/IIIE | Algemene/displaydruktransmitter | |||||
| IN | Airconditioning speciale drukzender | |||||||
| IC | Hoogtemperatuurdruktransmitter | |||||||
| IQ/IQT | Grote diafragma/hoogtemperatuurdruktransmitter | |||||||
| Meetbereik | - 100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa of MPa | X: geeft het werkelijke meetbereik aan | |||||||
| Code | Stroomvoorziening | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | andere | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Drukverbinding | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | andere | |||||||
| Code | Elektrische aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Afgesloten kabeluitgang | |||||||
| B4 | 2088 Industriële behuizing | |||||||
| B5 | 2088 Industriële behuizing met display | |||||||
| B6 | andere | |||||||
| Code | Druktype | |||||||
| G | Gewichtsdruk | |||||||
| Een | Absolute druk | |||||||
| S | Verzegelde referentiedruk | |||||||
Vragen en vragen vaneen druksensor voor het diafragma:
Q1: Zijn Ben je een fabrikant?
A1: Wij zijn een fabrikant met meer dan 29 jaar ervaring.
Q2:Aangepast product
A2: Wij leveren OEM- en Custom-Design-diensten.
V3:Kwaliteitsgarantie
A3:Onze producten hebben een beperkte garantie van 12 tot 18 maanden vanaf de verzenddatum tot de oorspronkelijke koper.Hengtong zal de defecte producten kosteloos vervangen of repareren.Deze garantie geldt niet voor eenheden die zijn gewijzigd.Misbruikt, verwaarloosd.
V4: Verzending en verpakking
A4:Producten worden over het algemeen verzonden via internationale express, inclusief UPS,FedEx,DHL en INT voor vooraf betaalde vracht,en kan ook uw verzendrekening gebruiken om te innen,Standaard exportverpakking,met inbegrip van inspectiecertificering.
V5:Neem contact op met ons
A5:We hebben een actief en ervaren verkoopteam om u te dienen op technische vraag en zakelijke issue.Just laat ons bericht of klik op de Online Service.
