HT-serie Silicium Resistive Film Olie-gevulde kern Flush Diafragma Druk sensor voor hoge temperatuur industriële zender
Product Details
| Model nr.: | BP93420-IIIF | Stroomvoorziening: | 12-32VDC |
|---|---|---|---|
| uitput: | 4-20mA met display | Druktype: | Gauge, Absolute, Verzegeld |
| Bereik: | 0-35kpa~20Mpa | Structuretype: | De gelijke Zender van de Diafragmadruk |
| Metingsmedium: | Vloeistof, gas, dranklijm enzovoort. | nauwkeurigheidsgraad: | 00,5% |
| Vlak: | DN25...DN50 enzovoort. | Aanpassing: | OEM en ODM |
| Markeren |
Hoogtemperatuur-diafragma-druksensor,Olie-gevulde druksensoren,Silicon Resistive Film Pressure Sensor |
||
Product Description

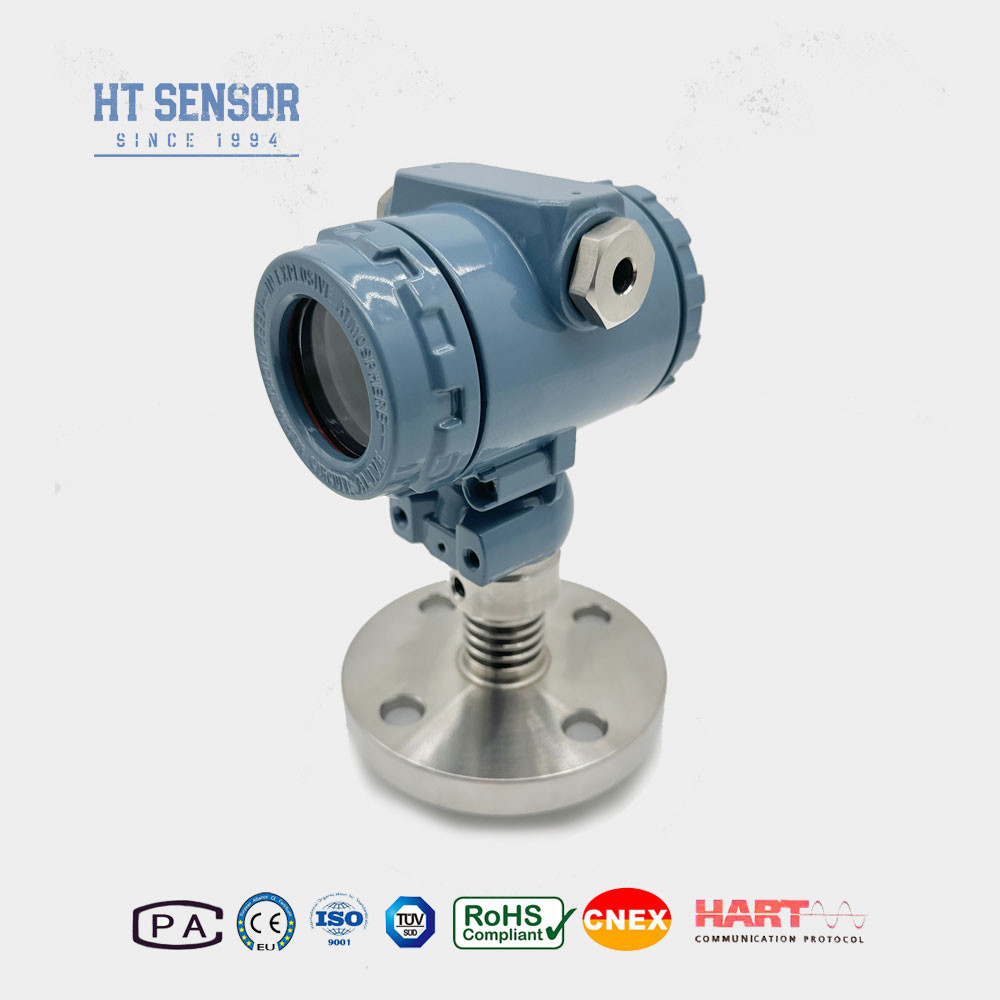

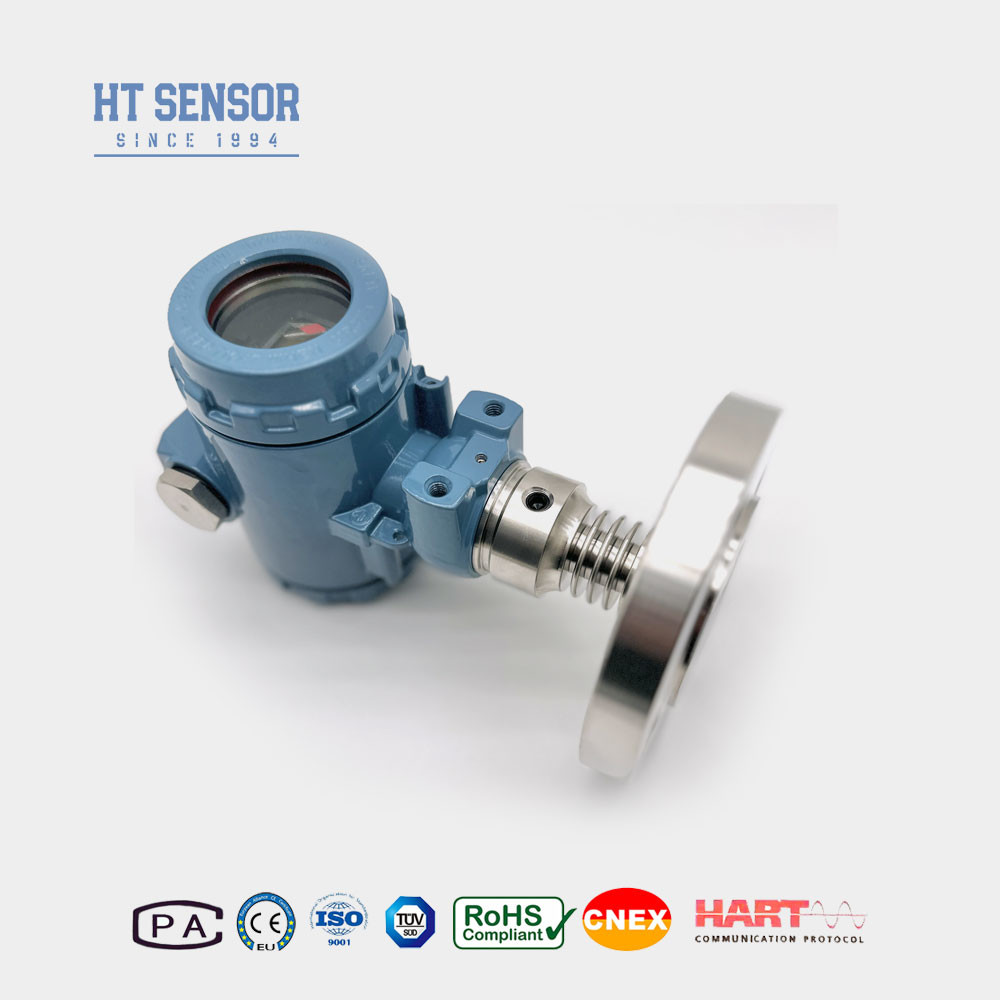

HT-serie Silicium Resistive Film Olie Gevulde Core Flush Diafragma Druk Sensor Voor Hoge Temperatuur Industrieel
BP93420-IIIFL-druktransmitter
Invoering van een druksensor voor het diafragma:
BP93420 - III - FL-drukzender maakt gebruik van de met olie gevulde kern van de HT-serie met weerstand van siliciummembraan als signaalmetingselement.De procesverbinding omvat het rechtstreeks lassen van het 316L isolatie diafragma en de overeenkomstige flensEen aangepaste radiator is ontworpen voor hoge temperatuur omgevingen.een signaalverwerkingscircuit die de sensorsignaal omzet in de standaarduitgangDe componenten, halffabrikaten en eindproducten worden strikt getest en verouderd om ervoor te zorgen dat de prestaties van de zender stabiel en betrouwbaar zijn.
| Prestatieparameters | |
| Meetbereik | - 100 kPa... 0 kPa 35 kPa... 1 MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25°C | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid en hysteresis | 0.02% F.S. (Type) 0.05% F.S. (Max.) |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Frequentie-respons | 2.4Khz |
| Compensatietemperatuur | 0-70°C ((≤10mpa, aanpasbaar) |
| Werktemperatuur | -20°C tot 80°C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10g,55Hz 2kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Ex ia IIC T6 Ga |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~ 4 kg |
Toepassingen vanmet een druksensor voor het diafragma:
- Geschikt voor het meten van niet-corrosieve gassen en vloeistoffen met 316L.
- Medische, biofarmaceutische en voedselhygiëne industrieën voor steriele verwerking.
- Gebruikt in de papier- en chemische industrie, evenals voor het niveau van rioolwater en drank.
| Uitgangssignaal ofmet een druksensor voor het diafragma | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0/1 ~ 10V | ||
| 0.5 tot en met 4,5 V | 5VDC | |
| RS485 communicatieprotocol | 3.6 ~ 30V / batterij | 4 draden |
| Tips voor het bestellenfmet een druksensor voor het diafragma |
- 1. Zorg voor compatibiliteit: bij het selecteren van het product moet worden gecontroleerd of het geteste medium compatibel is met de contactonderdelen van het product.
- 2. Explosiebestendige producten: Merk op dat explosiebestendige producten geen digitale beeldschermkoppen bevatten.
- 3Stroomvoorziening voor schermen: bij bestelling van een zender met een LCD- of LED-schermkop mag de stroomvoorziening van de zender niet lager zijn dan 20 VDC.
- 4Blikbescherming: om de betrouwbare werking van het product te waarborgen,het is raadzaam om op de locatie bliksembeschermingsapparatuur te installeren en ervoor te zorgen dat het product en de voeding betrouwbaar zijn geaard.
- 5. Selectie van de afdichtingsring: het nominale werktemperatuurbereik van de O-ring van fluorrubber is -20°C tot 250°C.een EPDM O-type afdichtingsring moet worden gekozen.
- 6. Kabelopties: De standaardkabellengte is 1,5 m en er zijn drie soorten kabelmaterialen om uit te kiezen.Indien een ander kabelmateriaal vereist is, vermeld dit in het bestelformulier.
- 7. Speciale vereisten: In geval van speciale vereisten, zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of RF-interferentie, informeer ons en geef dit in de bestelling aan.
| Bestelgids vanmet een druksensor voor het diafragma | ||||||||
| BP93420XX | Druktransmitter | |||||||
| Code | Ontwerp van de structuur | |||||||
| IB | Algemene druktransmitter | IX | Toon druktransmitter | |||||
| IE | Schokbestendige luchtvaartdrukzender | IIC/III | Industrial General/ Display Druktransmitter | |||||
| Indien | Vochtdichte drukzender | IIE/IIIE | Algemene/displaydruktransmitter | |||||
| IN | Airconditioning speciale drukzender | |||||||
| IC | Hoogtemperatuurdruktransmitter | |||||||
| IQ/IQT | Grote diafragma/hoogtemperatuurdruktransmitter | |||||||
| Meetbereik | - 100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa of MPa | X: geeft het werkelijke meetbereik aan | |||||||
| Code | Stroomvoorziening | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | andere | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Drukverbinding | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | andere | |||||||
| Code | Elektrische aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Afgesloten kabeluitgang | |||||||
| B4 | 2088 Industriële behuizing | |||||||
| B5 | 2088 Industriële behuizing met display | |||||||
| B6 | andere | |||||||
| Code | Druktype | |||||||
| G | Gewichtsdruk | |||||||
| Een | Absolute druk | |||||||
| S | Verzegelde referentiedruk | |||||||
Vragen en vragen vaneen druksensor voor het diafragma:
1. V: Wat zijn de kenmerken van uw met een druksensor voor het diafragmaZenders?
A: Hoge precisie, duurzaamheid en uitstekende prestaties.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen. We leveren OEM en ODM service.
3V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen maximaal 30.000 druksensor-zenders per maand produceren, zodat we volledig in staat zijn om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen.
4. V: Wat is de typische levertijd?
A: 5 tot 8 werkdagen voor standaardmodellen.
5. V: Hoe zijn de producten geprijsd?
A: Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners.
6. V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze garantie tijd is 24 maanden na verzending, en onze after-sales zal reageren met uw vragen in 24 uur, afstandsopdracht door PC netwerk isaltijd beschikbaar.
