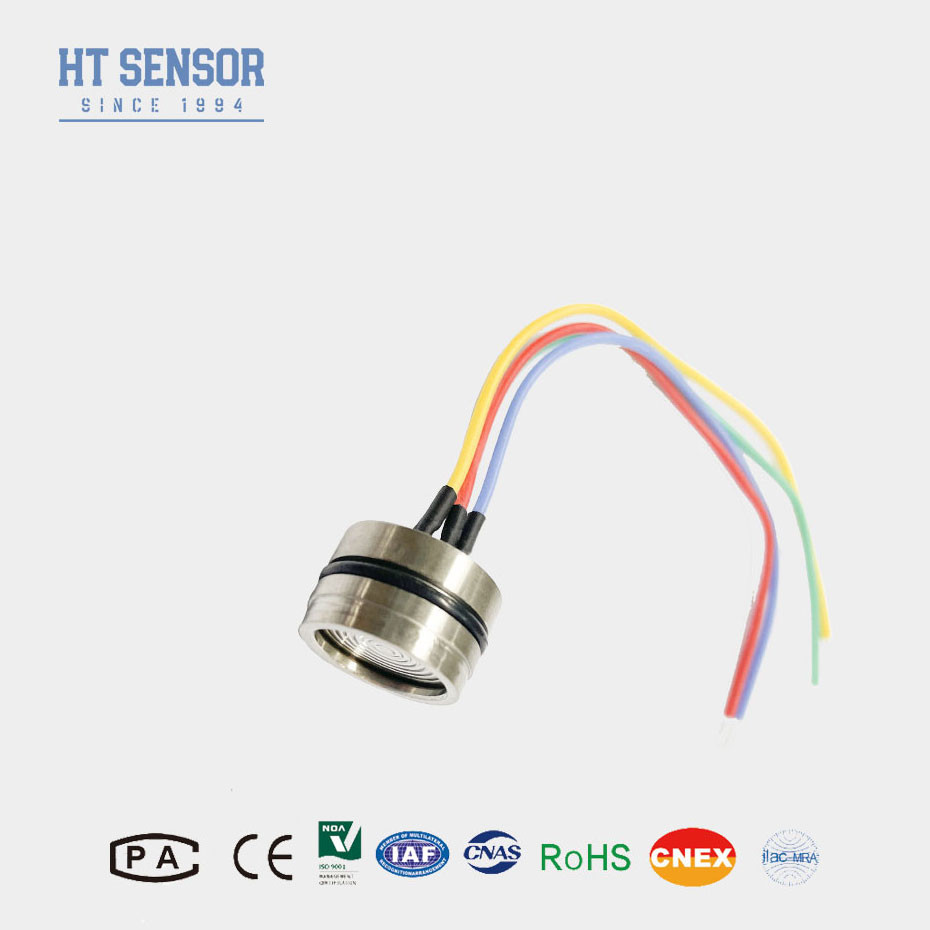

HT19V Temperatuurcompensated Silicon Piezoresistive Pressure Sensor voor geen draadtype
Product Details
| Model nr.: | HT19V | Draadtype: | - Nee, niet echt. |
|---|---|---|---|
| Draadtype: | Vier-draad | Metingsmedium: | Gas en vloeistof |
| Bereik: | 0-10kpa~60mpa | Output: | mV |
| Druktype: | G/A/S | Aanbod: | 5-10VDC |
| Hs-code: | 9026209090 | Levering vermogen: | 20000 stuks/maand |
| Type: | Piëzoresistieve druksensor | Materiaal: | Roestvrij staal |
| Aanpassing: | Beschikbaar voor OEM en ODM | ||
| Markeren |
HT19V Silicium piezoresistieve druksensor,Geen draad Silicium piezoresistieve druk sensor,Temperatuurcompenserende siliciumpiëzoresistieve druksensor |
||
Product Description

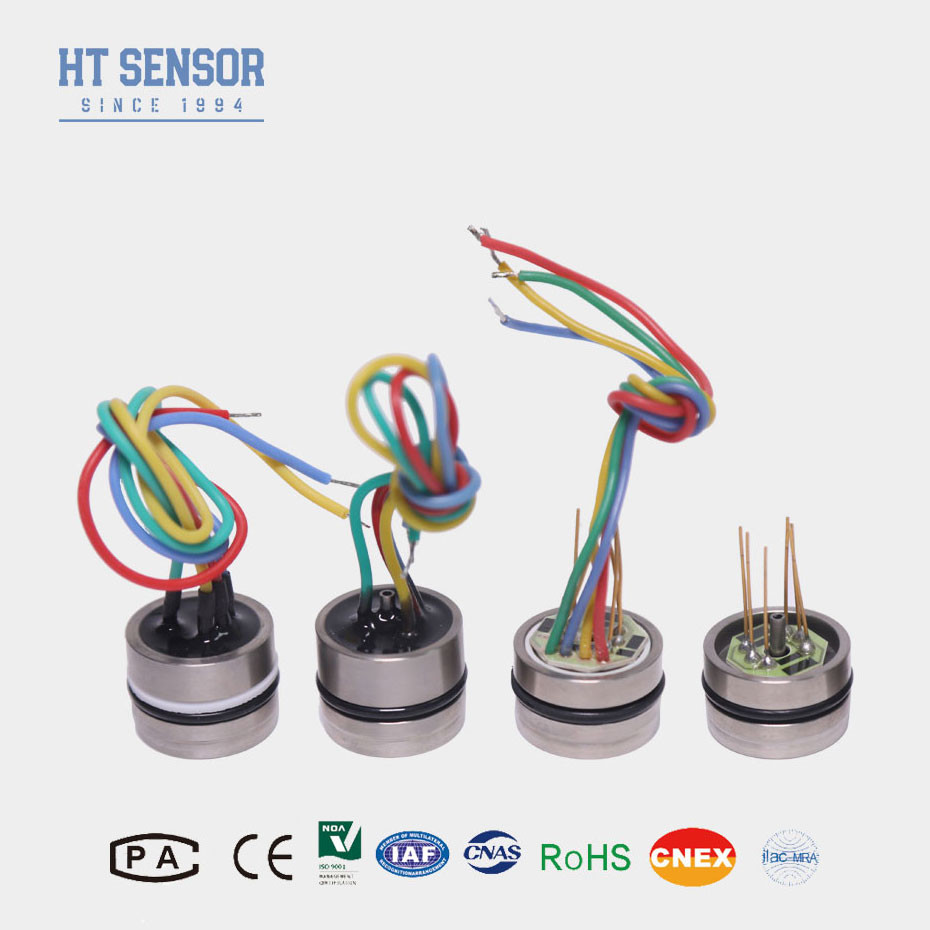

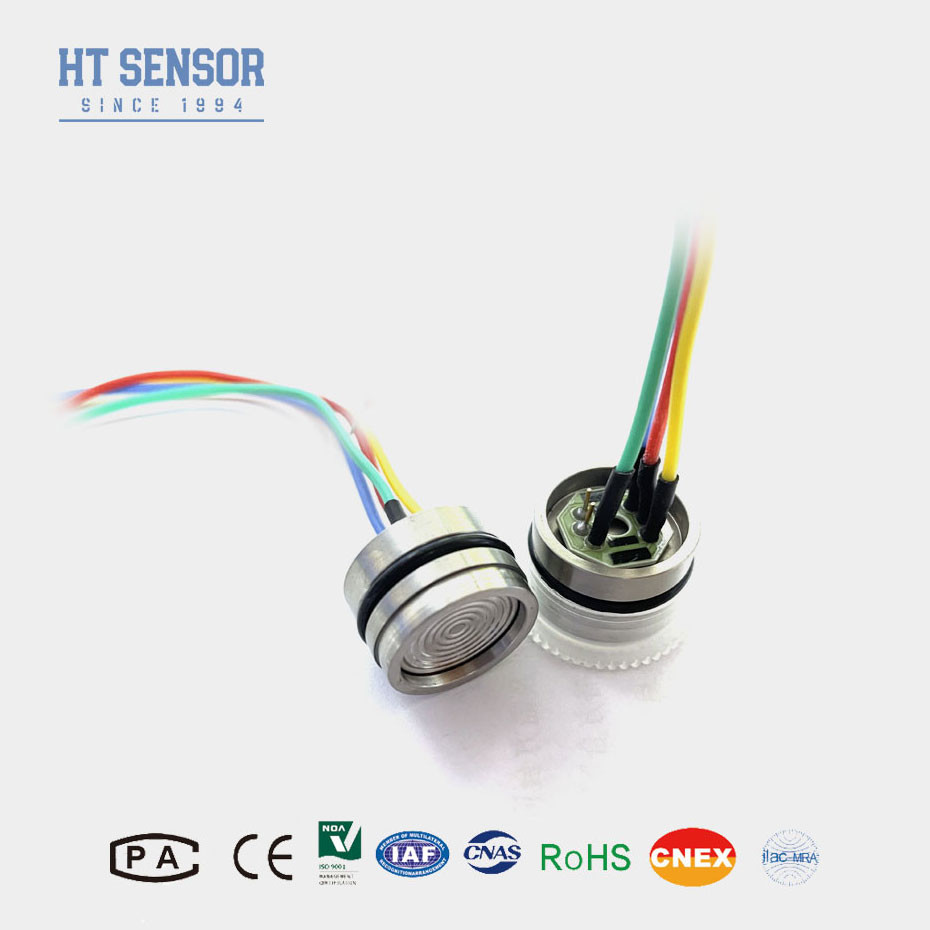

HT19V piezoresistieve siliciumdruksensor
Inleiding van de siliciumdruksensor:
De kern van de HT19 silicium piezoresistive druksensor is een zeer stabiel diffus silicium element.met een diameter van niet meer dan 20 mm,De HT26-compensatie wordt aangeboden in een lasbaar pakket of met een verscheidenheid aan draadverbindingen, zoals 1/4 en 1/8NPT, 1/4BSP en aangepaste procesverbindingen.
ProductkenmerkenvanPiezoresistieve silicondruksensoren
• Montagebaar met O-ring afdichting
• natte oppervlakken van roestvrij staal
• Versterkt
• ASIC-gekalibreerd
• Absolute, verzegelde maat
• Optie kabel
• Analoge uitgang
• SENT Output Facultatief (contact fabriek voor details)
Toepassingenmet een breedte van niet meer dan 10 mm,:
1Geschikt voor het meten van de corrosieve gas- en vloeistofdruk, compatibel met 316 l roestvrij staal
2Gebruikt in procesbesturingssystemen om de druk te controleren en te regelen.
3. Vaak gebruikt in koelsystemen en luchtcompressordrukmetingen.
Elektrische prestatiesmet een breedte van niet meer dan 10 mm,:
1Stroomvoorziening: ≤10VDC
2.Gebruikelijke modus Spanning: 50% van de ingang (typisch)
3.Inputimpedantie:4KΩ~20KΩ
4.Uitgangsimpedantie:2.5KΩ~6KΩ
5Elektrische aansluiting: 100 mm hoge temperatuur draad, lintkabel
| Prestatieparametersmet een breedte van niet meer dan 10 mm,- Ja. | ||||||
| Meetbereik | Afmeting ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| Absolute (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Verzegeld (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | |||||
| Type | Maximaal | Eenheid | ||||
| Niet-lineariteit | ±0.15 | ±0.3 | % F.S. | |||
| Herhaalbaarheid | 0.05 | 0.1 | % F.S. | |||
| Hysteresis | 0.05 | 0.1 | % F.S. | |||
| Nul Offset-uitvoer | 0 ± 1 | 0 ± 2 | mV | |||
| Volledige productie | ≤ 20 KPa | 50 ± 1 | 50 ± 2 | mV | ||
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | mV | |||
| Nul Offset Temp. Drift | ≤ 20 KPa | ± 1 | ±2.5 | % F.S. | ||
| ≥ 35 kPa | ±0.8 | ± 15 | % F.S. | |||
| Volledige schaal Temperatuur Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ±0.8 | ± 15 | % F.S. | |||
| Gecompenseerde Temp. | ≤ 20 KPa | 0 tot 50 | oC | |||
| ≥ 35 kPa | 0 tot 70 | oC | ||||
| Werktemperatuur | -20 tot 80 | oC | ||||
| Bergingstemperatuur | -40 tot 125 | oC | ||||
| Toegestane overbelasting | Neem de kleinste waarde tussen 3 keer de volledige schaal of 120MPa | |||||
| Breukdruk | 5x de volledige schaal | |||||
| Langetermijnstabiliteit | 0.2 % | F.S./jaar | ||||
| Materiaal van het diafragma | 316L | |||||
| Isolatieweerstand | ≥ 200MΩ 100VDC | |||||
| Vibratie | Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz | |||||
| Schok | 100 g, 11 ms | |||||
| Reactietijd | ≤ 1 ms | |||||
| O-ring zegel | met een gewicht van niet meer dan 50 g/m2 | |||||
| Volledig medium | Siliciumolie | |||||
| Gewicht | ~ 28 g | |||||
| De parameters worden onder de volgende omstandigheden getest: 10V @ 25oC | ||||||
| Ontwerp van de structuurmet een breedte van niet meer dan 10 mm, | |
| < 3,5 MPaS |  |
| ≥ 3,5 MPaS < 40 MPaS |
|
| ≥ 40 MPaS | |
| Elektrische aansluiting en compensatiemet een breedte van niet meer dan 10 mm, |
|
|
| Voorbeelden van selectie |
| Besteltips |
| V&A |
1Welke factoren moet ik in overweging nemen bij de keuze van een druksensor?
Drukbereik: de maximale en minimale druk die de sensor kan meten.
Precision: de vereiste mate van meetnauwkeurigheid.
Uitgangssignaal: het type elektrisch signaal (bijv. 4-20mA, 0-5VDC, digitale uitgangen).
Werkomgeving: omstandigheden zoals temperatuur, vochtigheid en blootstelling aan corrosieve stoffen.
Materiaalcompatibiliteit: ervoor zorgen dat de sensormaterialen compatibel zijn met het te meten medium.
Reactietijd: Hoe snel de sensor reageert op drukveranderingen.
2Hoe installeer ik een druksensor?
Montage: bevestig de sensor met behulp van de juiste armaturen en zorg ervoor dat deze goed is uitgerust met de drukbron.
Bedrading: verbind de elektrische uitgang volgens de instructies van de fabrikant met het besturingssysteem of de bewakingsapparatuur.
Kalibratie: Kalibratie om nauwkeurige metingen te garanderen.
Veiligheid: Volg alle veiligheidsrichtlijnen om schade aan de sensor of letsel te voorkomen.
3Hoe onderhoud ik een druksensor?
Regelmatige kalibratie: kalibreer de sensor periodiek om de nauwkeurigheid te behouden.
Inspectie: Controleer regelmatig of er lichamelijke schade of slijtage is.
Reiniging: Reinig de sensor en de verbindingen ervan om besmetting te voorkomen.
Bescherming: de sensor moet worden beschermd tegen omgevingsfactoren die zijn prestaties kunnen beïnvloeden.
4Wat zijn de gebruikelijke toepassingen van druksensoren?
Industriële automatisering: toezicht op en beheersing van procesdrukken in de productie.
Automotive: Het meten van de olie-, brandstof- en luchtdruk in motoren.
Medische hulpmiddelen: Bewaking van de bloeddruk en andere fysiologische druk
HVAC-systemen: Zorgen voor een goede lucht- en gasdruk.
Luchtvaart: meting van de druk in de cabine en andere kritische parameters.
Milieubewaking: meting van de atmosferische en waterdruk.
5Wat is digitale compensatie in druksensoren?
Digitale compensatie omvat het gebruik van microprocessors om fouten en niet-lineariteiten in de drukmeting te corrigeren.Deze techniek verbetert de nauwkeurigheid door de uitgang van de sensor aan te passen op basis van vooraf gekalibreerde correctiefactoren en temperatuurvariaties.
6Wat moet ik doen als mijn druksensor niet goed werkt?
Controleer verbindingen: Zorg ervoor dat alle elektrische en mechanische verbindingen veilig zijn.
Herziening van de kalibratie: controleer of de sensor correct is gekalibreerd.
Onderzoek naar schade: zoek naar fysieke schade aan de sensor of zijn onderdelen.
Documentatie raadpleging: Zie de gebruikershandleiding voor stappen voor het oplossen van problemen.
Contact met de ondersteunende dienst: indien problemen blijven bestaan, neemt u contact op met de fabrikant of leverancier voor technische ondersteuning.
