Plaats van herkomst: | Baoji, China. |
---|---|
Merknaam: | HT SENSOR |
Certificering: | ISO9001 |
Modelnummer: | BP93420-IQT |
Min. bestelaantal: | 1 |
Prijs: | negotiable |
Verpakking Details: | Standaard exportpakket |
Levertijd: | 5-8 werkdagen |
Betalingscondities: | Western Union, L/C, T/T |
Levering vermogen: | 5000 stuks/maand |
Model nr.: | BP93420-IQT | Draad: | 50.4 mm bij hoge temperatuur |
---|---|---|---|
Druktype: | Maatstafdruk, absolute druk, verzegelde druk | Transportpakket: | Verpakking |
Specificatie: | Siliciumdruksensor | HS-code: | 9026201090 |
Type: | Flussen van het diafragma druk sensor | Genauigheidsgraad: | 0.5%F.S |
Drukbereik: | - 100kpa... 0kpa ~ 35kpa...3.5MPa | Output: | 4-20mA enzovoort |
Markeren: | Chemische coatings Flush diafragma druk sensor,Viskose media flush diafragma druk sensor,Hoog nauwkeurige druksensor voor het diafragma |

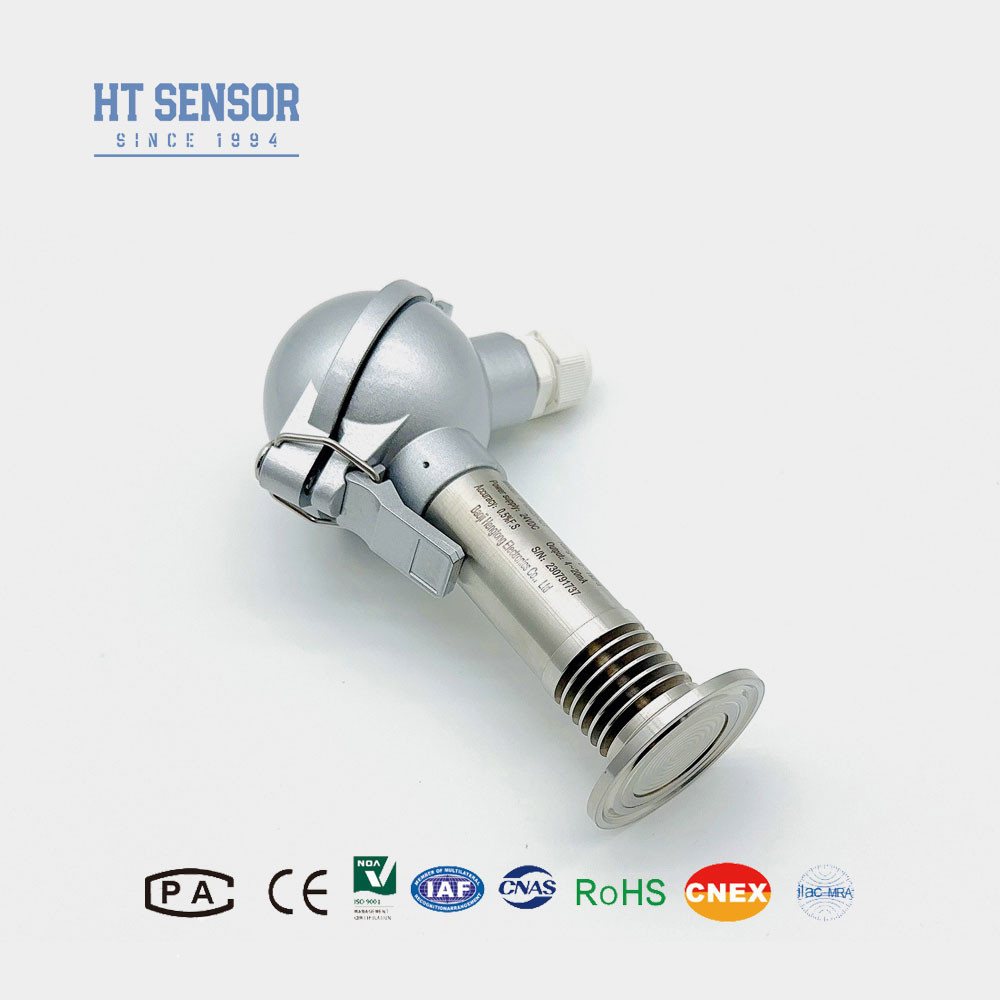

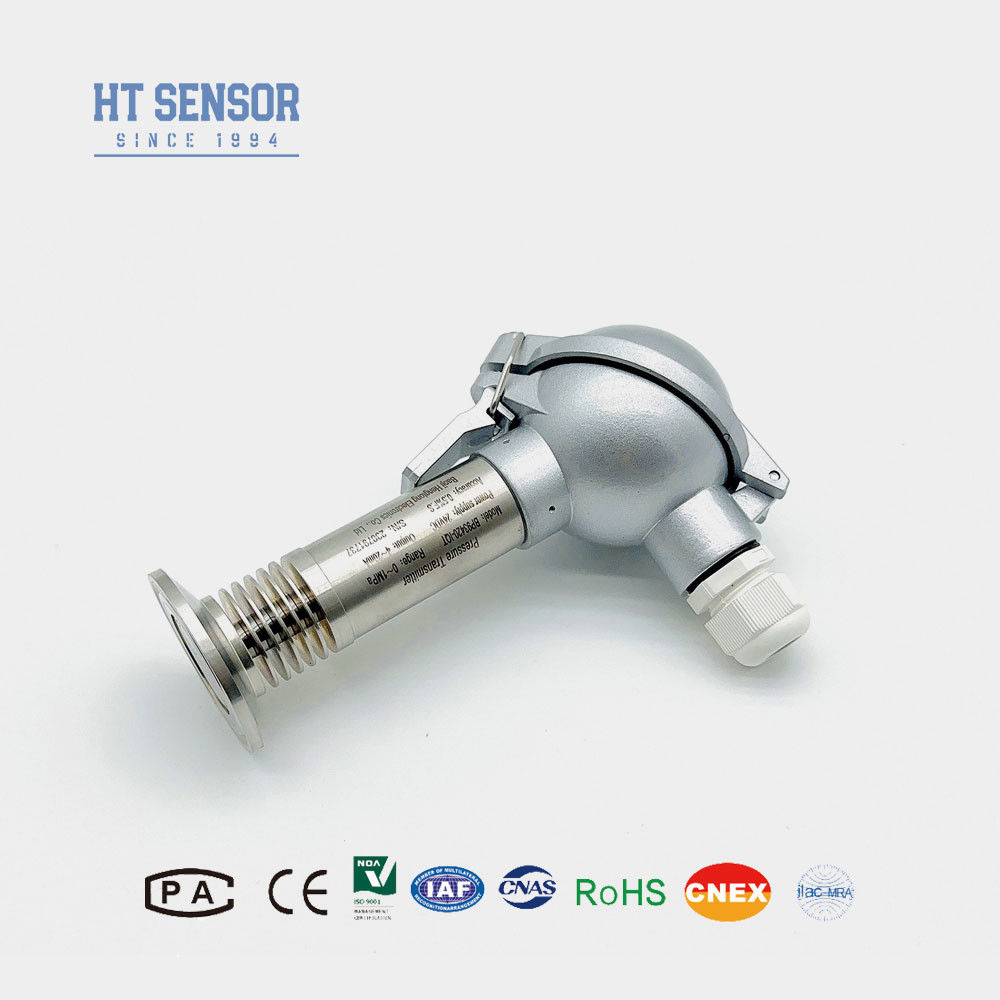

BP93420-IQT-druktransmitter
Inleiding van de spuitdiafragma druk sensor:
De BP93420-IQT platte membraan druk sensor door zijn robuuste constructie, geavanceerde meetprincipe en veelzijdige toepassingsmogelijkheden,de BP93420-IQT compacte druksensor met diafragma met spoelband toont uitzonderlijke stabiliteit en betrouwbaarheidDeze eigenschappen maken het een veelzijdige keuze voor een breed scala aan industriële drukbewakings- en -controlewerkzaamheden, met name in uitdagende procesomgevingen.
Prestatieparametersmet een diameter van niet meer dan 20 mm, | |
Meetbereik | - 100kPa... 0kPa ~ 35kPa... 3.5MPa |
Druktype | Meting van de druk, absolute druk, verzegelde druk |
Overbelasting | ≤ 1,5 keer het nominale bereik |
Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
Herhaalbaarheid | ≤ 0,1% FS |
Hysteresis | ≤ 0,1% FS |
Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
Temperatuurverschuiving op volle schaal | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
Frequentie-respons | 2.4Khz |
Compensatietemperatuur | 0-70oC (aanpasbaar) |
Werktemperatuur | -20 °C tot 80 °C |
Bergingstemperatuur | -40°C tot 120°C |
Vibratie | 10 g,55 Hz ~ 2 kHz |
Huismateriaal | 304,316L |
Materiaal van het diafragma | 316L |
Isolatieweerstand | 100MΩ 100VDC |
Beschermingscategorie | IP65 |
Gewicht | ~ 0,3 kg |
Productkenmerkenmet een diameter van niet meer dan 20 mm,
1Een breed meetbereik, verschillende drukinterfaces.
2Verschillende uitgangssignaalopties.
3Verstelbare nul en volle schaal.
4Hoogwaardige precisie, meerdere steriele procesverbindingen.
Uitgangssignaal | Voedingsspanning | Uitvoertype |
4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
0~10/20mA | 3 draad |
|
0/1 tot en met 5 V | ||
0/1 ~ 10V | ||
0.5 tot en met 4,5 V | 5VDC | |
RS485 communicatieprotocol | 3.6 ~ 30V / batterij | 4 draden |
Besteltips |
1. Mediacompatibiliteit
Bij het selecteren van een product moet worden gewaarborgd dat het te meten medium compatibel is met de natte onderdelen van de sensor.Deze compatibiliteit is van cruciaal belang voor de betrouwbare en goede werking van het apparaat..
2Explosiebestendige producten
Houd er rekening mee dat explosiebestendige producten bij bestelling niet standaard voorzien zijn van een digitaal display.Dit is een belangrijke factor om te overwegen als een digitaal scherm nodig is voor uw aanvraag.
3Aarding en bliksembescherming
Om de betrouwbare werking van het product te garanderen, raden wij aan om op locatie bliksembeschermingsapparatuur te installeren en ervoor te zorgen dat zowel het product als de voedingsbron goed geaard zijn.Dit zal helpen beschermen de sensor tegen elektrische storingen, waarbij de prestaties constant blijven.
4. Kabelopties
Het product wordt niet geleverd met een standaard aangesloten kabel. Als een kabel nodig is, zijn er drie materialen beschikbaar: polyethyleen, PVC en gepantserd.de polyethyleenkabel wordt standaard gebruiktIndien u een ander kabelmateriaal nodig heeft, vermeld dit dan in uw bestelformulier.
5. Speciale vereisten
Voor toepassingen met speciale vereisten, zoals sterke trillingen, onmiddellijke slagkracht of intense elektromagnetische/radiofrequente interferentie,Gelieve ons te informeren en de details in uw bestelling te verstrekken.Dit stelt ons in staat om de geschiktheid van het product voor uw unieke toepassingsbehoeften te verifiëren.
Bestelgids van de spuit Diafragma druk sensor | ||||||||
BP93420XX | Druktransmitter | |||||||
Code | Ontwerp van de structuur | |||||||
IB | Algemene druktransmitter | IX | Toon druktransmitter | |||||
IE | Schokbestendige luchtvaartdrukzender | IIC/III | Industrial General/ Display Druktransmitter | |||||
Indien | Vochtdichte drukzender | IIE/IIIE | Algemene/displaydruktransmitter | |||||
IN | Airconditioning speciale drukzender | |||||||
IC | Hoogtemperatuurdruktransmitter | |||||||
IQ1/IQ2 | Grote diafragma/hoogtemperatuurdruktransmitter | |||||||
Meetbereik | - 100 kPa... 0 kPa.~ 35kPa... 3,5MPa | |||||||
(0-X) Kpa of MPa | X: geeft het werkelijke meetbereik aan | |||||||
Code | Stroomvoorziening | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | andere | |||||||
Code | Uitgangssignaal | |||||||
S1 | 4~20mADC | S5 | 0~20mADC | |||||
S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
S4 | 0~10mADC | |||||||
Code | Drukverbinding | |||||||
J1 | M20x1.5 | |||||||
J2 | G1/2 | |||||||
J3 | G1/4 | |||||||
J4 | 7/16-20UNF | |||||||
J5 | andere | |||||||
Code | Elektrische aansluiting | |||||||
B1 | Hirschmann | |||||||
B2 | PG7 Plug | |||||||
B3 | Afgesloten kabeluitgang | |||||||
B4 | 2088 Industriële behuizing | |||||||
B5 | 2088 Industriële behuizing met display | |||||||
B6 | andere | |||||||
Code | Druktype | |||||||
G | Gewichtsdruk | |||||||
Een | Absolute druk | |||||||
S | Verzegelde referentiedruk |
Vragen:
1. V: Wat zijn de kenmerken van uw druk sensor zenders?
A: Hoge precisie, duurzaamheid en uitstekende prestaties.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen.
3V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen tot 30.000 druksensor-zenders per maand produceren, dus we zijn volledig in staat om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen.
4. V: Wat is de typische levertijd?
A: 5 tot 8 werkdagen voor standaardmodellen.
5. V: Hoe zijn de producten geprijsd?
A: Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners.
6. V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze garantie is 24 maanden na verzending, en onze after-sales zal reageren met uw vragen in 24 uur, afstandsopdracht door PC-netwerk is altijd beschikbaar.
