Plaats van herkomst: | Baoji, China. |
---|---|
Merknaam: | HT SENSOR |
Certificering: | ISO9001 |
Modelnummer: | BP93420-IQT |
Min. bestelaantal: | 1 |
Prijs: | negotiable |
Verpakking Details: | Standaard exportpakket |
Levertijd: | 5-8 werkdagen |
Betalingscondities: | Western Union, L/C, T/T |
Levering vermogen: | 5000 stuks/maand |
Model NO.: | BP93420-IQT | Thread: | 50.4mm |
---|---|---|---|
Pressure Type: | Gauge , Absolute Pressure ,Sealed Pressure | Transport Package: | Carton |
Specification: | Silicon pressure sensor transmitter | HS Code: | 9026201090 |
Type: | flush diaphragm Pressure sensor Transmitter | Accuracy Grade: | 0.5%F.S |
Pressure range: | -100kpa...0kpa ~35kpa...3.5MPa | Output: | 4-20mA and so on |
Markeren: | Hoogtemperatuur-diafragma-druksensor,Voedingsmiddelenindustrie Spuitdiafragma druk sensor,Gezondheidszorg industrie Spuitdiafragma druk sensor |

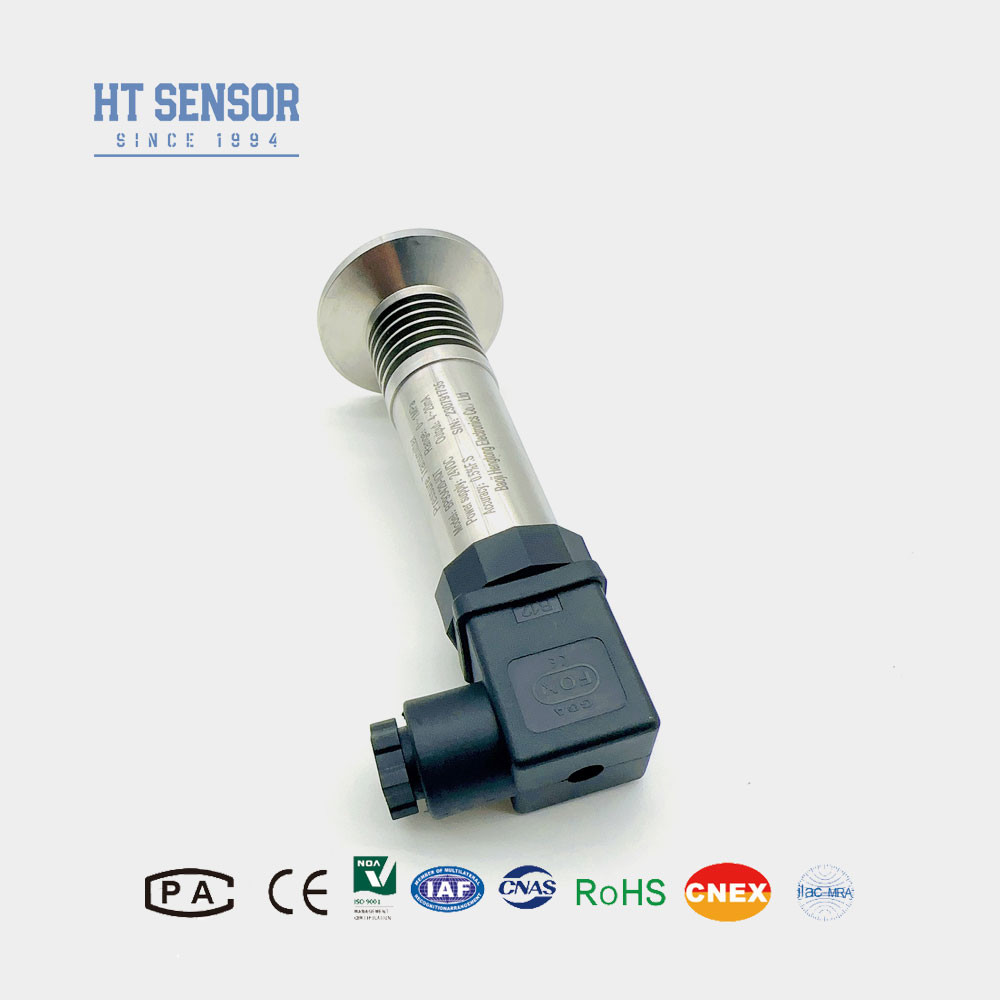

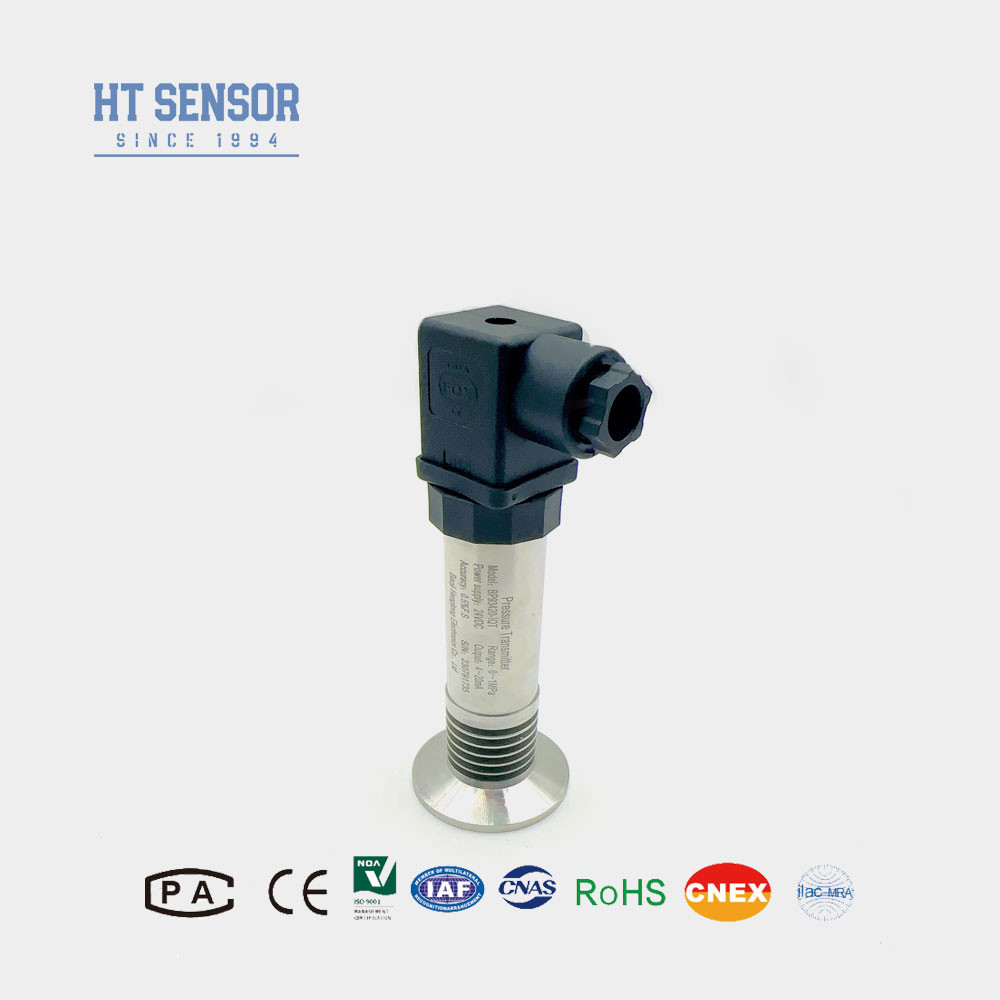

BP93420-IQT-druktransmitter
Inleiding van de spuitdiafragma druk sensor:
De BP93420-IQT flatschermdruksensor maakt gebruik van een elastomeer gemaakt van geïmporteerde materialen, samen met diafragma-isolatie technologie.,het risico van verstopping van het niet-viskeuze medium tijdens de meting te elimineren.Dit geïntegreerde ontwerp maakt de zender geschikt voor drukmeting en -controle toepassingen met viskeuze media zoals chemische coatings, verf, modder, asfalt en ruwe olie.
Prestatieparametersmet een diameter van niet meer dan 20 mm, | |
Meetbereik | - 100kPa... 0kPa ~ 35kPa... 3.5MPa |
Druktype | Meting van de druk, absolute druk, verzegelde druk |
Overbelasting | ≤ 1,5 keer het nominale bereik |
Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
Herhaalbaarheid | ≤ 0,1% FS |
Hysteresis | ≤ 0,1% FS |
Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
Temperatuurverschuiving op volle schaal | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
Frequentie-respons | 2.4Khz |
Compensatietemperatuur | 0-70oC (aanpasbaar) |
Werktemperatuur | -20 °C tot 80 °C |
Bergingstemperatuur | -40°C tot 120°C |
Vibratie | 10 g,55 Hz ~ 2 kHz |
Huismateriaal | 304,316L |
Materiaal van het diafragma | 316L |
Isolatieweerstand | 100MΩ 100VDC |
Beschermingscategorie | IP65 |
Gewicht | ~ 0,3 kg |
Productkenmerkenmet een diameter van niet meer dan 20 mm,
1Een breed meetbereik, verschillende drukinterfaces.
2Verschillende uitgangssignaalopties.
3Verstelbare nul en volle schaal.
4Hoogwaardige precisie, meerdere steriele procesverbindingen.
Toepassingenmet een diameter van niet meer dan 20 mm,
1Geschikt voor het meten van niet-corrosieve gassen en vloeistoffen met 316L.
2Medische, biofarmaceutische en voedselhygiëne industrieën voor steriele verwerking.
3. gebruikt in de papier- en chemische industrie, evenals voor het meten van het niveau van afvalwater en druk van drankblikken Geschikt voor hydraulische en pneumatische regelingssystemen.
Uitgangssignaal | Voedingsspanning | Uitvoertype |
4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
0~10/20mA | 3 draad |
|
0/1 tot en met 5 V | ||
0/1 ~ 10V | ||
0.5 tot en met 4,5 V | 5VDC | |
RS485 communicatieprotocol | 3.6 ~ 30V / batterij | 4 draden |
Besteltips |
1. Mediacompatibiliteit
Bij het selecteren van een product moet worden gewaarborgd dat het te meten medium compatibel is met de natte onderdelen van de sensor.Deze compatibiliteit is van cruciaal belang voor de betrouwbare en goede werking van het apparaat..
2Explosiebestendige producten
Houd er rekening mee dat explosiebestendige producten bij bestelling niet standaard voorzien zijn van een digitaal display.Dit is een belangrijke factor om te overwegen als een digitaal scherm nodig is voor uw aanvraag.
3Aarding en bliksembescherming
Om de betrouwbare werking van het product te garanderen, raden wij aan om op locatie bliksembeschermingsapparatuur te installeren en ervoor te zorgen dat zowel het product als de voedingsbron goed geaard zijn.Dit zal helpen beschermen de sensor tegen elektrische storingen, waarbij de prestaties constant blijven.
4. Kabelopties
Het product wordt niet geleverd met een standaard aangesloten kabel. Als een kabel nodig is, zijn er drie materialen beschikbaar: polyethyleen, PVC en gepantserd.de polyethyleenkabel wordt standaard gebruiktIndien u een ander kabelmateriaal nodig heeft, vermeld dit dan in uw bestelformulier.
5. Speciale vereisten
Voor toepassingen met speciale vereisten, zoals sterke trillingen, onmiddellijke slagkracht of intense elektromagnetische/radiofrequente interferentie,Gelieve ons te informeren en de details in uw bestelling te verstrekken.Dit stelt ons in staat om de geschiktheid van het product voor uw unieke toepassingsbehoeften te verifiëren.
Bestelgids van de spuit Diafragma druk sensor | ||||||||
BP93420XX | Druktransmitter | |||||||
Code | Ontwerp van de structuur | |||||||
IB | Algemene druktransmitter | IX | Toon druktransmitter | |||||
IE | Schokbestendige luchtvaartdrukzender | IIC/III | Industrial General/ Display Druktransmitter | |||||
Indien | Vochtdichte drukzender | IIE/IIIE | Algemene/displaydruktransmitter | |||||
IN | Airconditioning speciale drukzender | |||||||
IC | Hoogtemperatuurdruktransmitter | |||||||
IQ1/IQ2 | Grote diafragma/hoogtemperatuurdruktransmitter | |||||||
Meetbereik | - 100 kPa... 0 kPa.~ 35kPa... 3,5MPa | |||||||
(0-X) Kpa of MPa | X: geeft het werkelijke meetbereik aan | |||||||
Code | Stroomvoorziening | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | andere | |||||||
Code | Uitgangssignaal | |||||||
S1 | 4~20mADC | S5 | 0~20mADC | |||||
S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
S4 | 0~10mADC | |||||||
Code | Drukverbinding | |||||||
J1 | M20x1.5 | |||||||
J2 | G1/2 | |||||||
J3 | G1/4 | |||||||
J4 | 7/16-20UNF | |||||||
J5 | andere | |||||||
Code | Elektrische aansluiting | |||||||
B1 | Hirschmann | |||||||
B2 | PG7 Plug | |||||||
B3 | Afgesloten kabeluitgang | |||||||
B4 | 2088 Industriële behuizing | |||||||
B5 | 2088 Industriële behuizing met display | |||||||
B6 | andere | |||||||
Code | Druktype | |||||||
G | Gewichtsdruk | |||||||
Een | Absolute druk | |||||||
S | Verzegelde referentiedruk |
