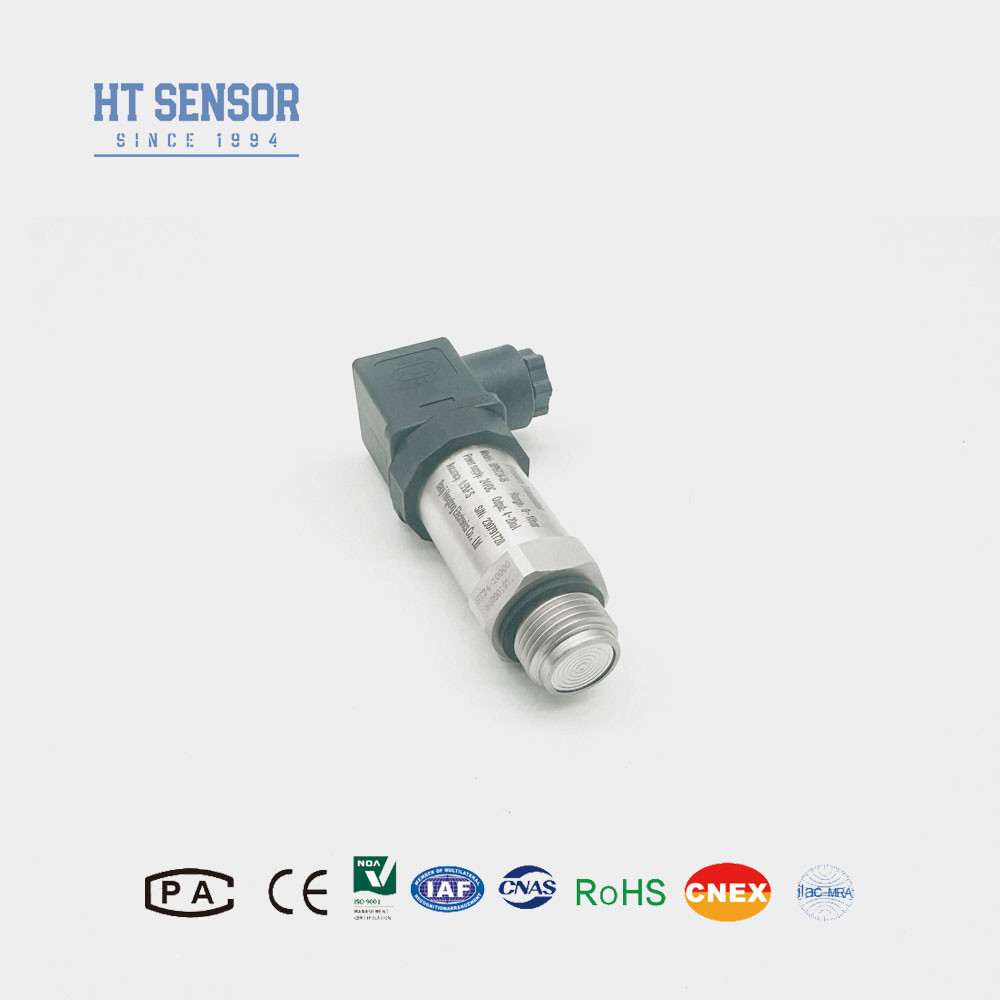

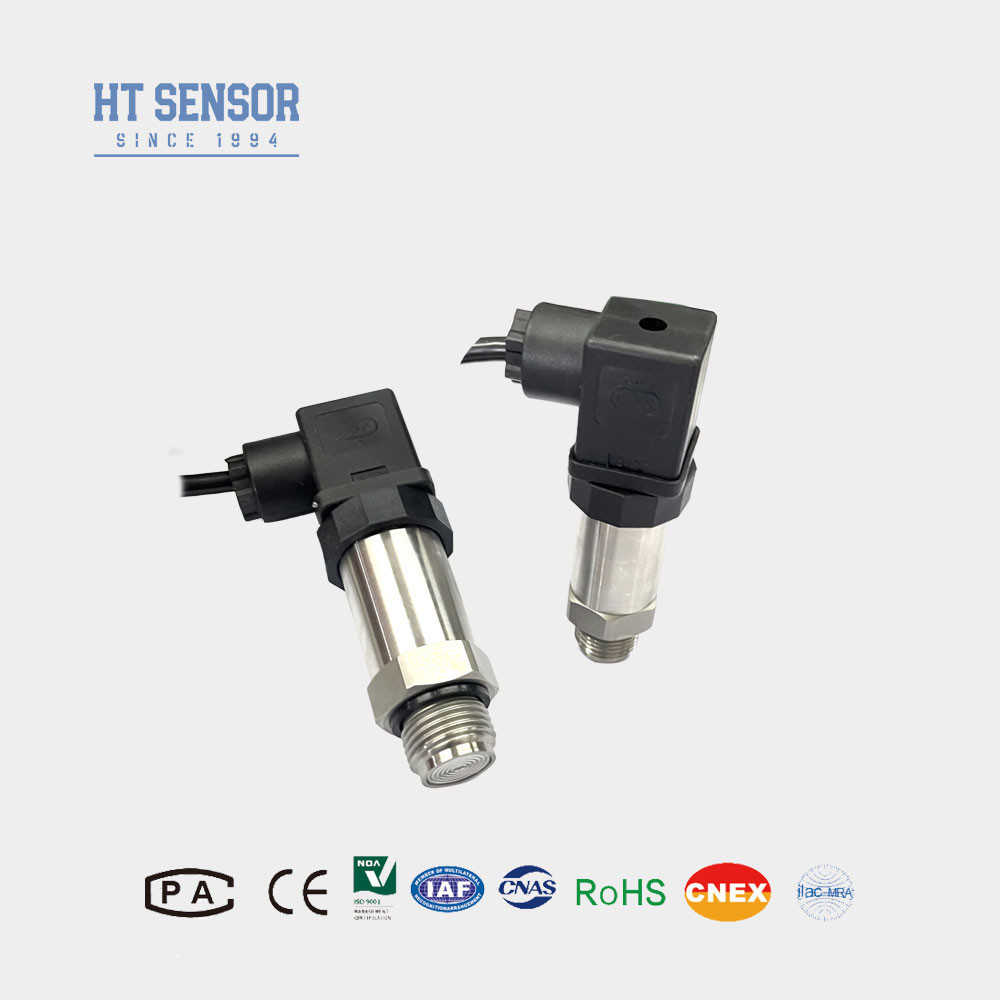

BPHT24Flusssensor voor de druk van het diafragma
Invoering van een druksensor met een spoeldiafragma:
BPHT24 spuitdiafragma druksensor zender Meetingsbeginsel en prestatiekenmerken: De platte diafragma drukzender bestaat uit een spanningsmeter en een diffuse silicium voorkant.De spanningsmeter platte diafragma meting einde neemt een speciaal behandeld sterk spoelen diafragma. harde deeltjes in het gemeten medium zullen het geïsoleerde spoeldiafragma niet beschadigen. Het heeft een compacte structuur, corrosiebestendigheid, trillingsbestendigheid, deeltjesinslagbestendigheid,en een breed scala aan temperatuurcompensatie.
Productkenmerkenmet een vermogen van niet meer dan 50 W:
1Verscheidene drukinterface-opties.
2Ontworpen voor hygiënische toepassingen om middelmatige schaling te voorkomen.
3- Hoog nauwkeurig met een volledig roestvrij staal structuur.
4Makkelijk schoon te maken.
Toepassingenmet een vermogen van niet meer dan 50 W:
1Geschikt voor het meten van niet-corrosieve gassen en vloeistoffen met 316L.
2Ideaal voor milieubescherming en chemische industrie.
3. gebruikt in de scheepvaart- en luchtvaartindustrie.
4Goed geschikt voor gebruik in de medische, biofarmaceutische en voedselhygiëne industrie.
| Prestatieparametersmet een vermogen van niet meer dan 10 W |
| Meetbereik |
0~35Kpa...~20MPa |
| Druktype |
Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting |
≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC |
±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid en hysteresis |
0.02% F.S. (Type) 0.05% F.S. (Max.) |
| Langetermijnstabiliteit |
± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons |
2.4Khz |
| Compensatietemperatuur |
0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur |
-20 °C tot 80 °C |
| Bergingstemperatuur |
-40°C tot 120°C |
| Vibratie |
10 g,55 Hz ~ 2 kHz |
| Huismateriaal |
304,316L |
| Materiaal van het diafragma |
316L |
| Isolatieweerstand |
100MΩ 100VDC |
| Beschermingscategorie |
IP65 |
| Gewicht |
~ 0,25 kg |
| Uitgangssignaal |
Voedingsspanning |
Uitvoertype |
| 4 tot en met 20 mA |
12~30VDC |
2/3/4 draad |
| 0~10/20mA |
3 draad |
| 0/1 tot en met 5 V |
| 0/1 ~ 10V |
| 0.5 tot en met 4,5 V |
5VDC |
| RS485 communicatieprotocol |
3.6 ~ 30V / batterij |
4 draden |
1Bij het selecteren van een product moet u ervoor zorgen dat het testmedium compatibel is met het contactdeel van het product.
2Bij het plaatsen van een bestelling dient u er rekening mee te houden dat explosiebestendige producten geen digitaal display bevatten.
3Bij bestelling van een zender met een LCD- of LED-displaykop mag de stroomvoorziening van de zender niet lager zijn dan 20 VDC.
4Om de betrouwbare werking van het product te waarborgen,het wordt aanbevolen dat gebruikers op het terrein bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voedingsbron betrouwbaar geaard zijn..
5.De kabel is niet voorzien van een standaardkabel. Als u een kabel nodig heeft, zijn er drie materialen om uit te kiezen.polyethyleen kabelmaterialen worden standaard gebruikt.Als er verschillende kabelmaterialen vereist zijn, vermeld dit dan in uw bestelformulier.
6.In geval van bijzondere vereisten zoals sterke trillingen, onmiddellijke impact, sterke elektromagnetische of radiofrequente interferentie, informeer ons en vermeld dit in uw bestelling.
| Bestelgidsmet een vermogen van niet meer dan 50 W |
| BPHT24 |
Druktransmitter |
| |
Code |
Ontwerp van de structuur |
| IX |
Toon druktransmitter |
IIC/III |
Industrial General/ Display Druktransmitter |
| T |
Hoogtemperatuurbestendige druktransmitter |
|
|
| |
Meetbereik |
0~35Kpa...~20MPa |
| (0-X) Kpa of MPa |
X: geeft het werkelijke meetbereik aan |
| |
Code |
Stroomvoorziening |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
andere |
| |
Code |
Uitgangssignaal |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Code |
Drukverbinding |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
andere |
| |
Code |
Elektrische aansluiting |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Afgesloten kabeluitgang |
| B4 |
2088 Industriële behuizing |
| B5 |
2088 Industriële behuizing met display |
| B6 |
andere |
| |
Code |
Druktype |
| G |
Gewichtsdruk |
| Een |
Absolute druk |
| S |
Verzegelde referentiedruk |
