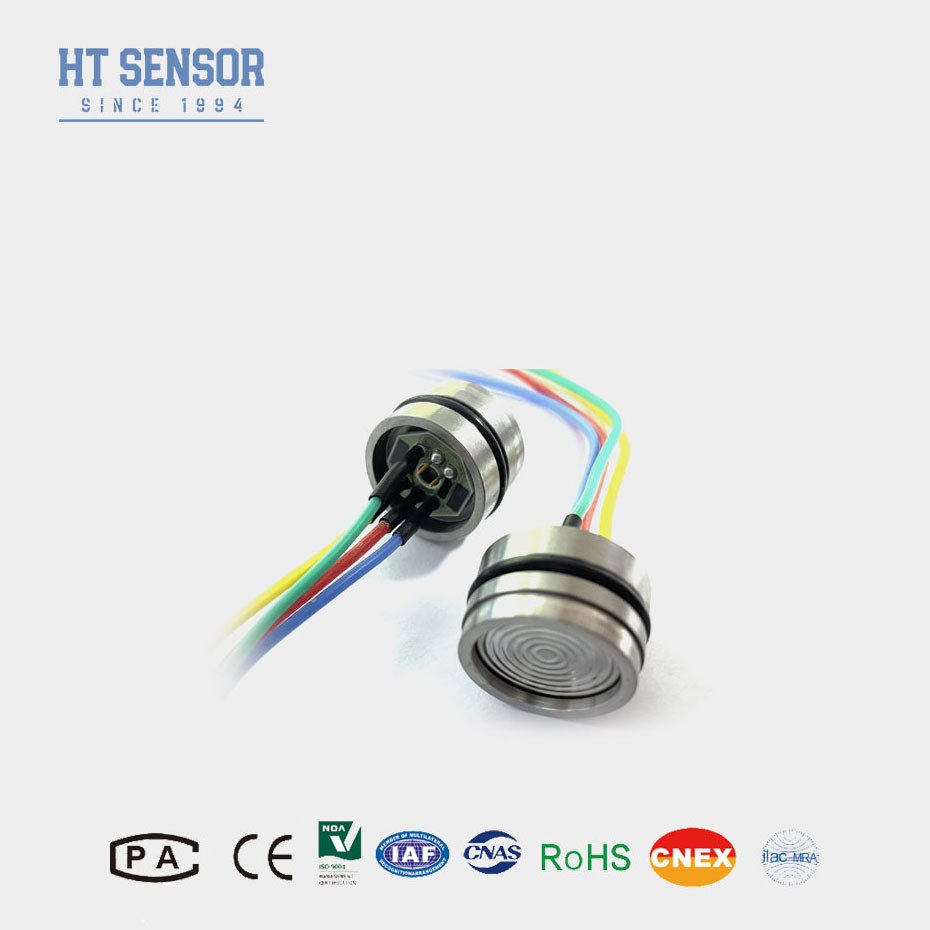

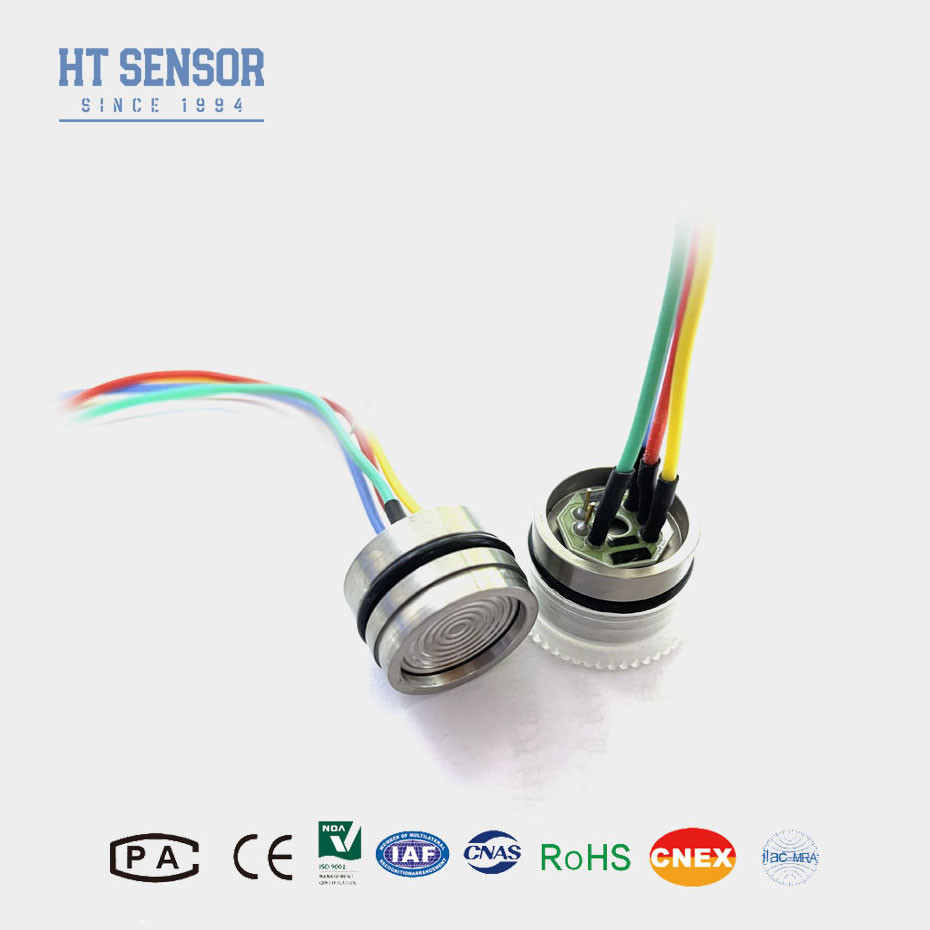

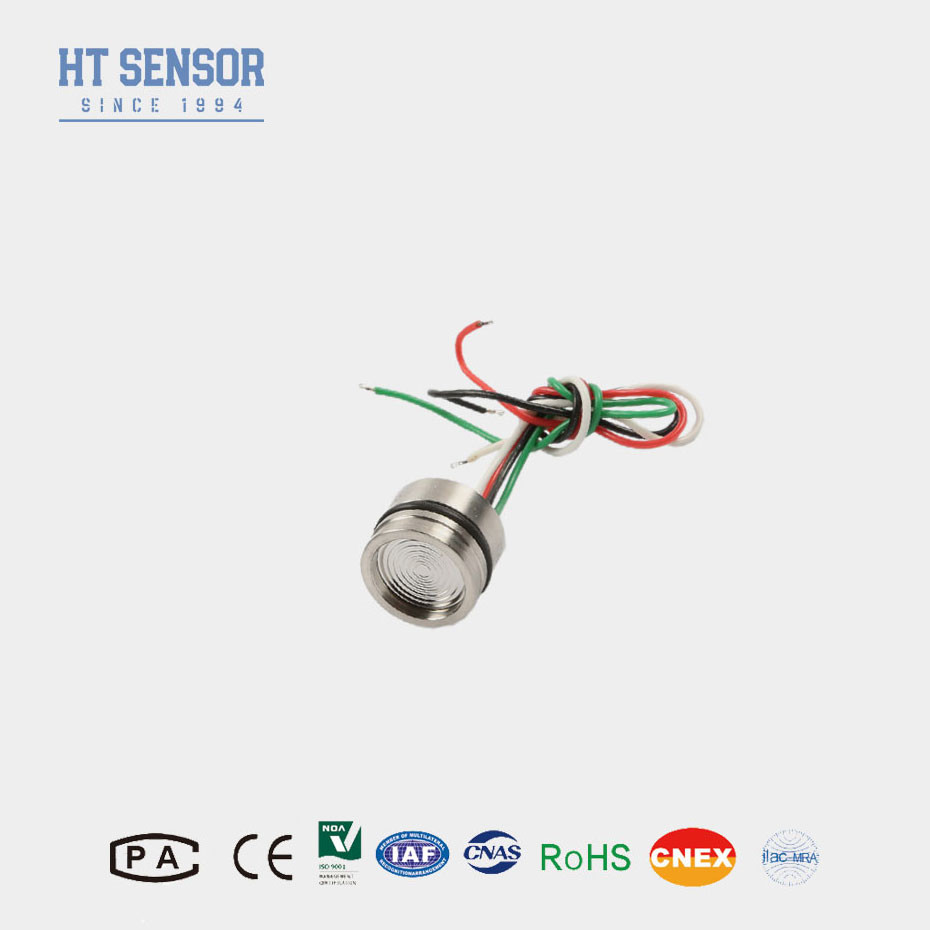

Toepassingenmet een breedte van niet meer dan 10 mm,:
1Geschikt voor het meten van de corrosieve gas- en vloeistofdruk, compatibel met 316 l roestvrij staal
2Gebruikt in procesbesturingssystemen om de druk te controleren en te regelen.
3. Vaak gebruikt in koelsystemen en luchtcompressordrukmetingen.
Elektrische prestatiesmet een breedte van niet meer dan 10 mm,:
1Stroomvoorziening: ≤10VDC
2.Gebruikelijke modus Spanning: 50% van de ingang (typisch)
3.Inputimpedantie:4KΩ~20KΩ
4.Uitgangsimpedantie:2.5KΩ~6KΩ
5Elektrische aansluiting: 100 mm hoge temperatuur draad, lintkabel
| Prestatieparametersmet een breedte van niet meer dan 10 mm,- Ja. |
| Meetbereik |
Afmeting ((G) |
10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa |
| Absolute (A) |
100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA |
| Verzegeld (S) |
3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS |
| |
Type |
Maximaal |
Eenheid |
| Niet-lineariteit |
±0.15 |
±0.3 |
% F.S. |
| Herhaalbaarheid |
0.05 |
0.1 |
% F.S. |
| Hysteresis |
0.05 |
0.1 |
% F.S. |
| Nul Offset-uitvoer |
0 ± 1 |
0 ± 2 |
mV |
| Volledige productie |
≤ 20 KPa |
50 ± 1 |
50 ± 2 |
mV |
|
| ≥ 35 kPa |
100 ± 1 |
100 ± 2 |
mV |
|
| Nul Offset Temp. Drift |
≤ 20 KPa |
± 1 |
±2.5 |
% F.S. |
|
| ≥ 35 kPa |
±0.8 |
± 15 |
% F.S. |
|
| Volledige schaal Temperatuur Drift |
≤ 20 KPa |
± 1 |
±2 |
% F.S. |
|
| ≥ 35 kPa |
±0.8 |
± 15 |
% F.S. |
|
| Gecompenseerde Temp. |
≤ 20 KPa |
0 tot 50 |
oC |
|
| ≥ 35 kPa |
0 tot 70 |
oC |
|
| Werktemperatuur |
-20 tot 80 |
oC |
|
| Bergingstemperatuur |
-40 tot 125 |
oC |
|
| Toegestane overbelasting |
Neem de kleinste waarde tussen 3 keer de volledige schaal of 120MPa |
|
|
| Breukdruk |
5x de volledige schaal |
|
|
| Langetermijnstabiliteit |
0.2 % |
F.S./jaar |
|
| Materiaal van het diafragma |
316L |
|
|
| Isolatieweerstand |
≥ 200MΩ 100VDC |
|
|
| Vibratie |
Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz |
|
|
| Schok |
100 g, 11 ms |
|
|
| Reactietijd |
≤ 1 ms |
|
|
| O-ring zegel |
met een gewicht van niet meer dan 50 g/m2 |
|
|
| Volledig medium |
Siliciumolie |
|
|
| Gewicht |
~ 28 g |
|
|
| De parameters worden onder de volgende omstandigheden getest: 10V @ 25oC |
|
| Ontwerp van de structuurmet een breedte van niet meer dan 10 mm, |
| < 3,5 MPaS |
 |
≥ 3,5 MPaS
< 40 MPaS |
 |
| ≥ 40 MPaS |
 |
| Elektrische aansluiting en compensatiemet een breedte van niet meer dan 10 mm, |
|
|
1Tijdens de montage dient aandacht te worden besteed aan de coördinatie tussen de kerngrootte en de zendkas om de vereiste dichtheid te bereiken.
2Bij de montage van de behuizing moet worden gewaarborgd dat deze verticaal is uitgelijnd en gelijkmatig druk wordt uitgeoefend om schade aan de compensatieplaat te voorkomen.
3Als het meetmedium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), moeten bij de bestelling speciale instructies worden verstrekt.
4- Vermijd het drukken op het sensordiafragma met je handen of scherpe voorwerpen om vervorming of doorboring van het diafragma en schade aan de kern te voorkomen.
5. De drukpoort van de drukkern van de meter open te houden voor de atmosfeer om te voorkomen dat water, waterdamp of corrosieve stoffen de negatieve drukkamer van de drukkern van de meter binnendringen.
1Wat is een druksensor?
Een druksensor is een apparaat dat de druk van gassen of vloeistoffen meet.Het omzet de fysieke druk in een elektrisch signaal dat kan worden gelezen en verwerkt door besturingssystemen of monitoringsapparatuur.
2Hoe werkt een druksensor?
Druksensoren werken met behulp van verschillende technologieën, zoals piezoresistive, capacitieve of piezo-elektrische elementen, om drukveranderingen te detecteren.het veroorzaakt een verandering in de fysische eigenschappen van het sensorelement, dat vervolgens wordt omgezet in een elektrisch signaal dat evenredig is met de druk.
3Wat zijn de soorten druksensoren?
Piezoresistieve druksensoren: gebruik het piezoresistieve effect in materialen zoals silicium om de druk te meten.
Capacitieve druksensoren: ze meten veranderingen in capaciteit veroorzaakt door de vervorming van een diafragma onder druk.
Piezo-elektrische druksensoren: gebruik materialen die een elektrische lading genereren als reactie op toegepaste mechanische spanning.
Optische druksensoren: gebruik maken van lichtmodulatie om drukveranderingen te meten.
Resonante druksensoren: druk meten door veranderingen in de resonantiefrequentie van een sensorelement te detecteren.
