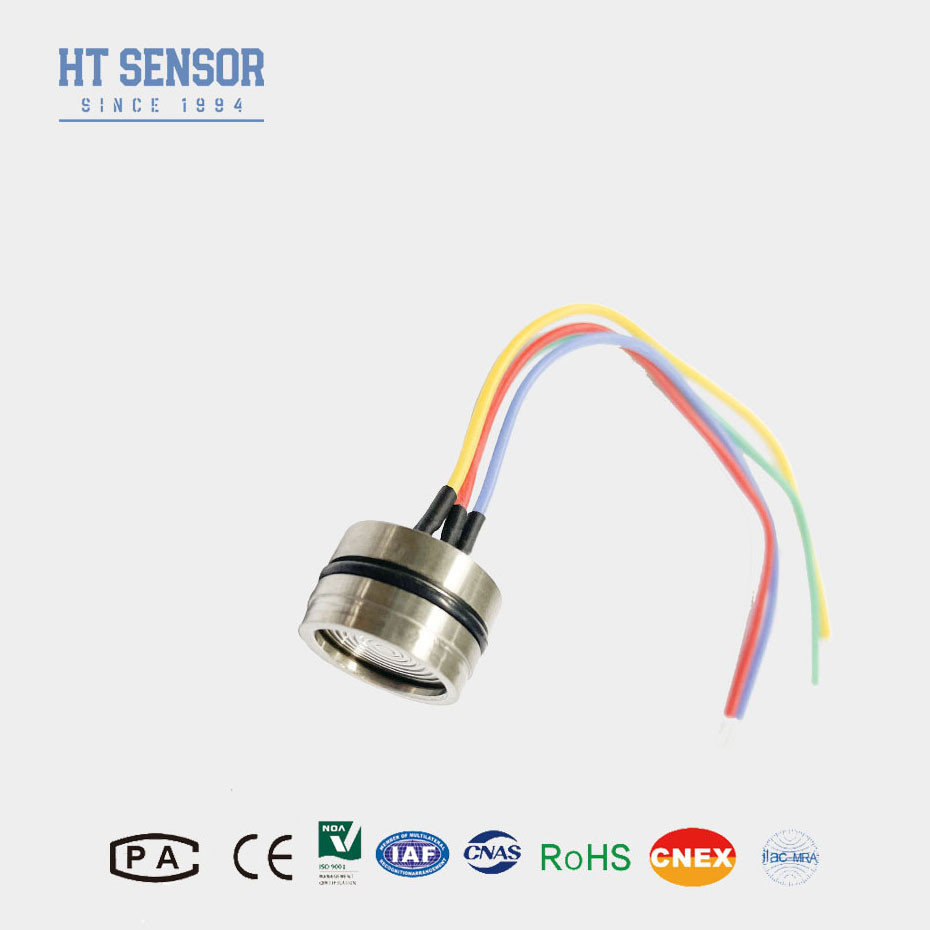

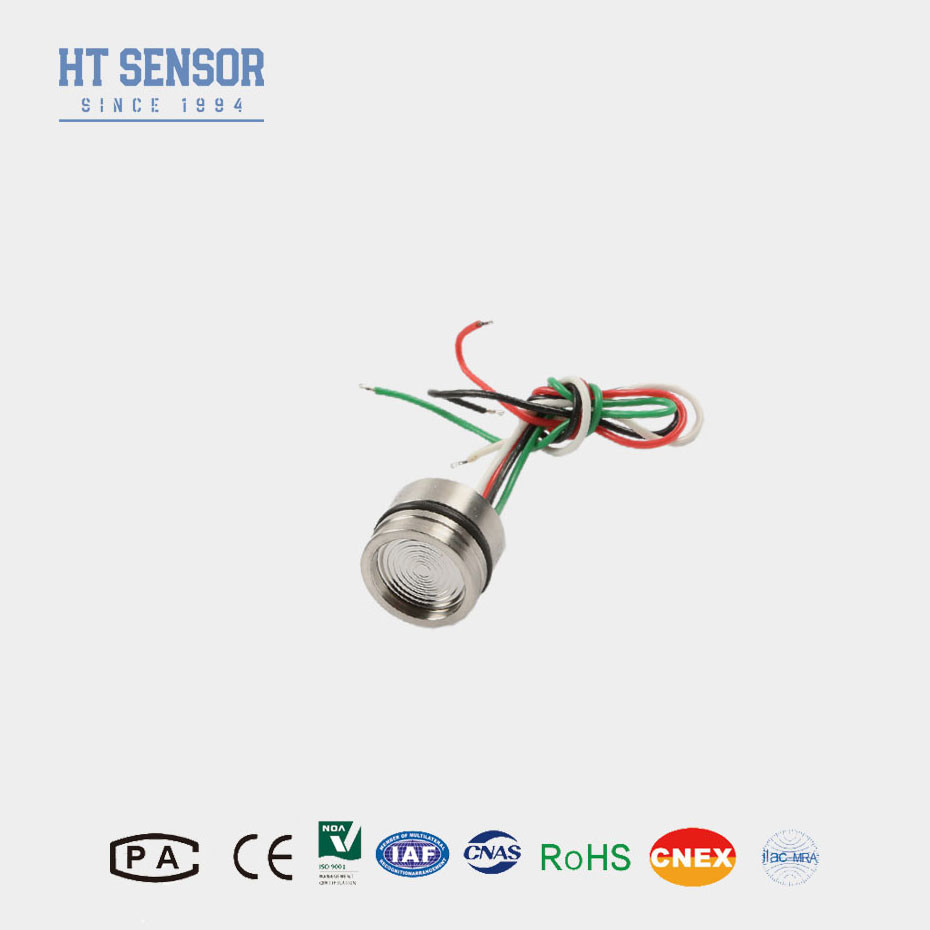

HT19V Difusie Silicium Piezoresistive Druk Sensor 10VDC Liquid Level Sensor
Product Details
| Model nr.: | HT19V | Draadtype: | - Nee, niet echt. |
|---|---|---|---|
| Draadtype: | Vier-draad | Metingsmedium: | Gas en vloeistof |
| Bereik: | 0-10kpa~60mpa | Output: | mV |
| Druktype: | G/A/S | Aanbod: | 5-10VDC |
| Hs-code: | 9026209090 | Levering vermogen: | 20000 stuks/maand |
| Type: | Piëzoresistieve druksensor | Materiaal: | Roestvrij staal |
| Aanpassing: | Beschikbaar voor OEM en ODM | ||
| Markeren |
HT19V Difusie silicium piezoresistieve druk sensor,10VDC silicium piezoresistieve druksensor,10VDC vloeistofniveau sensor |
||
Product Description

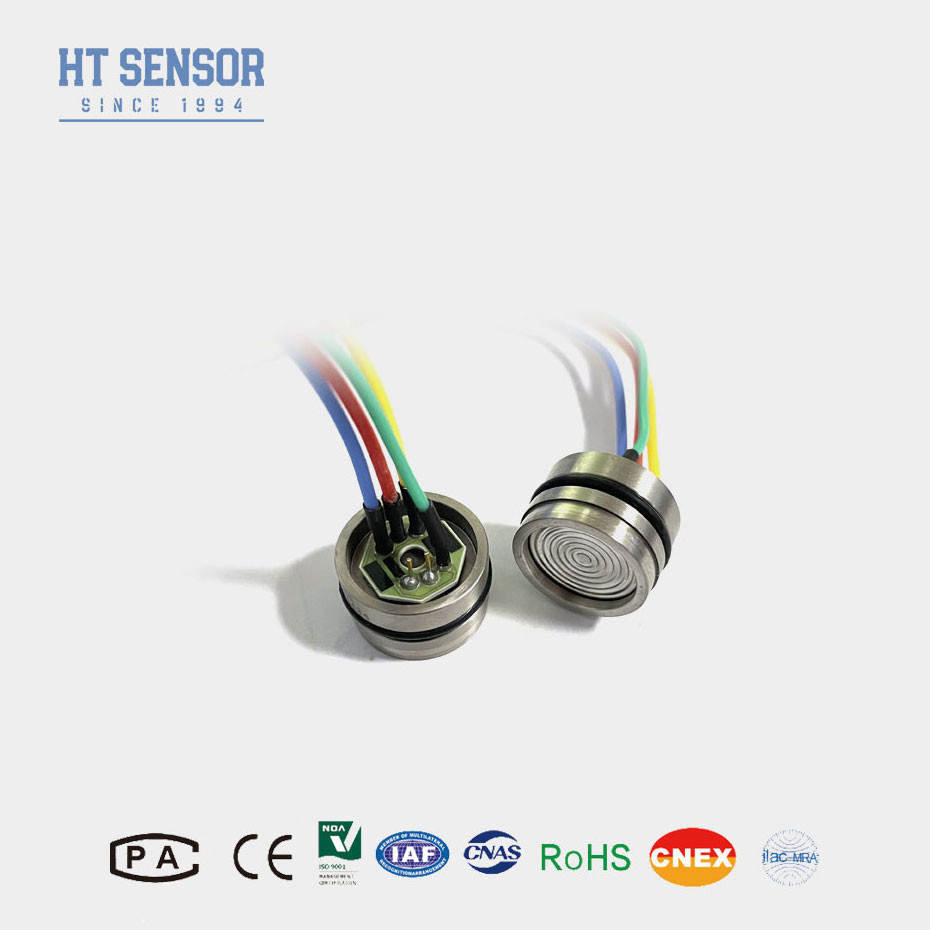

HT19V piezoresistieve siliciumdruksensor
Inleiding van de siliciumdruksensor:
HT19V Het sensorpakket maakt gebruik van siliconen olie om de druk van het 316L roestvrijstalen diafragma naar het sensorelement over te brengen.Een keramisch substraat is aan het pakket bevestigd dat met een laser afgesneden weerstanden bevat voor temperatuurscompensatie en offsetcorrectieEr is een extra met laser afgesneden weerstand inbegrepen die kan worden gebruikt om een externe differentiaalversterker aan te passen en die een uitwisselbaarheid van de span met ± 1% biedt.
Productkenmerkenmet een breedte van niet meer dan 10 mm,:
1Het dikke filmcircuit wordt gebruikt voor temperatuurcompensatie en nulverschuivingscorrectie.
2Hoog betrouwbaarheid, goede stabiliteit.
3Een constante spanningstoevoer, de standaarduitgang.
Toepassingenmet een breedte van niet meer dan 10 mm,:
1Geschikt voor het meten van de corrosieve gas- en vloeistofdruk, compatibel met 316 l roestvrij staal
2Gebruikt in procesbesturingssystemen om de druk te controleren en te regelen.
3. Vaak gebruikt in koelsystemen en luchtcompressordrukmetingen.
Elektrische prestatiesmet een breedte van niet meer dan 10 mm,:
1Stroomvoorziening: ≤10VDC
2.Gebruikelijke modus Spanning: 50% van de ingang (typisch)
3.Inputimpedantie:4KΩ~20KΩ
4.Uitgangsimpedantie:2.5KΩ~6KΩ
5Elektrische aansluiting: 100 mm hoge temperatuur draad, lintkabel
| Prestatieparametersmet een breedte van niet meer dan 10 mm,- Ja. | ||||||
| Meetbereik | Afmeting ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| Absolute (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Verzegeld (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | |||||
| Type | Maximaal | Eenheid | ||||
| Niet-lineariteit | ±0.15 | ±0.3 | % F.S. | |||
| Herhaalbaarheid | 0.05 | 0.1 | % F.S. | |||
| Hysteresis | 0.05 | 0.1 | % F.S. | |||
| Nul Offset-uitvoer | 0 ± 1 | 0 ± 2 | mV | |||
| Volledige productie | ≤ 20 KPa | 50 ± 1 | 50 ± 2 | mV | ||
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | mV | |||
| Nul Offset Temp. Drift | ≤ 20 KPa | ± 1 | ±2.5 | % F.S. | ||
| ≥ 35 kPa | ±0.8 | ± 15 | % F.S. | |||
| Volledige schaal Temperatuur Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ±0.8 | ± 15 | % F.S. | |||
| Gecompenseerde Temp. | ≤ 20 KPa | 0 tot 50 | oC | |||
| ≥ 35 kPa | 0 tot 70 | oC | ||||
| Werktemperatuur | -20 tot 80 | oC | ||||
| Bergingstemperatuur | -40 tot 125 | oC | ||||
| Toegestane overbelasting | Neem de kleinste waarde tussen 3 keer de volledige schaal of 120MPa | |||||
| Breukdruk | 5x de volledige schaal | |||||
| Langetermijnstabiliteit | 0.2 % | F.S./jaar | ||||
| Materiaal van het diafragma | 316L | |||||
| Isolatieweerstand | ≥ 200MΩ 100VDC | |||||
| Vibratie | Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz | |||||
| Schok | 100 g, 11 ms | |||||
| Reactietijd | ≤ 1 ms | |||||
| O-ring zegel | met een gewicht van niet meer dan 50 g/m2 | |||||
| Volledig medium | Siliciumolie | |||||
| Gewicht | ~ 28 g | |||||
| De parameters worden onder de volgende omstandigheden getest: 10V @ 25oC | ||||||
| Ontwerp van de structuurmet een breedte van niet meer dan 10 mm, | |
| < 3,5 MPaS |  |
| ≥ 3,5 MPaS < 40 MPaS |
|
| ≥ 40 MPaS | |
| Elektrische aansluiting en compensatiemet een breedte van niet meer dan 10 mm, |
|
|
| Voorbeelden van selectie |
| Besteltips |
| V&A |
.
.
