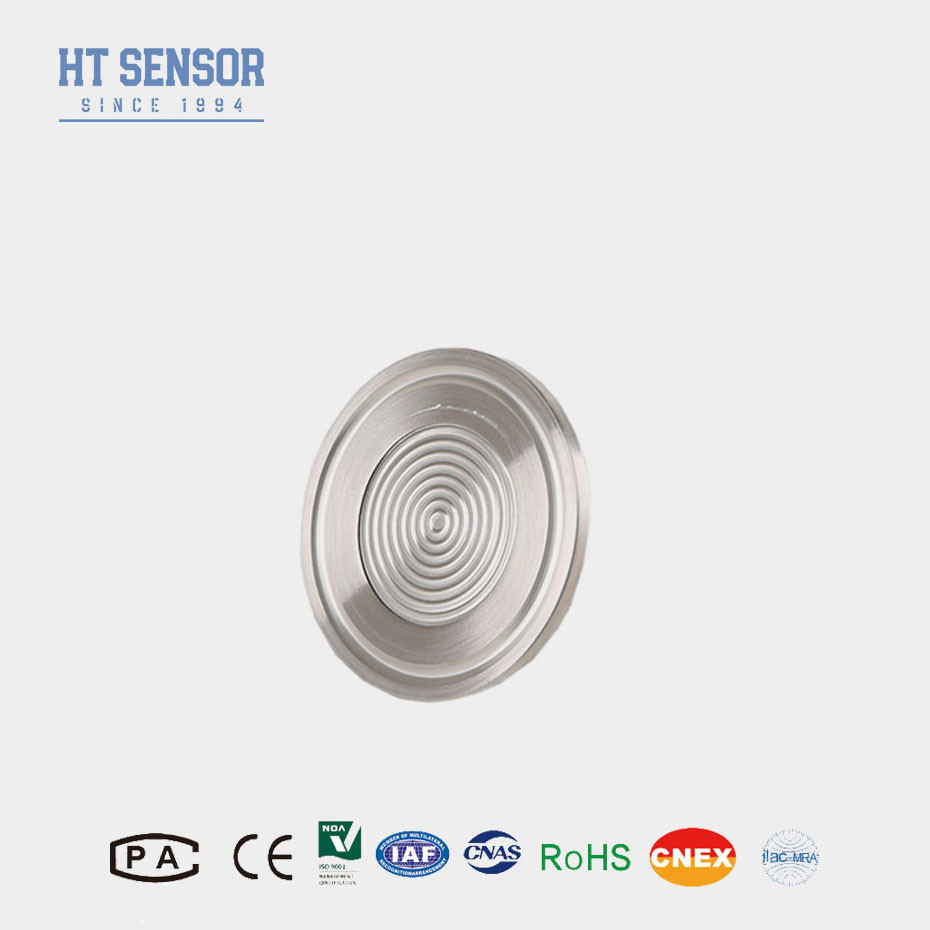

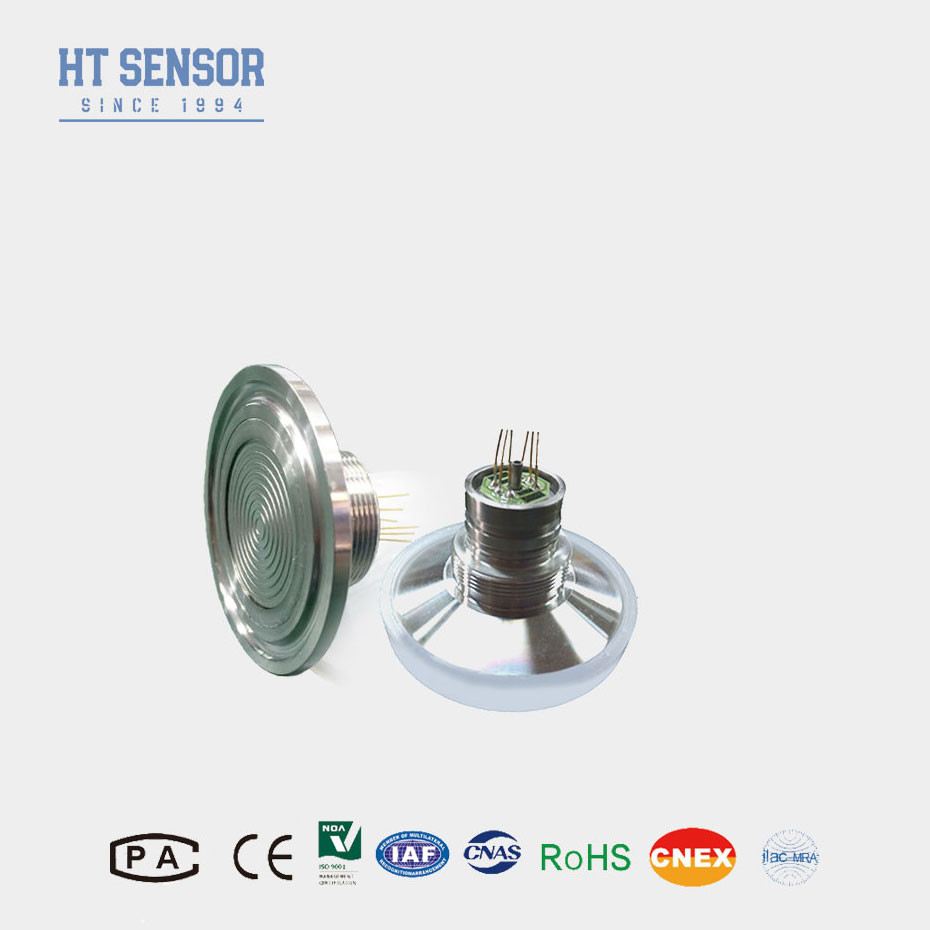

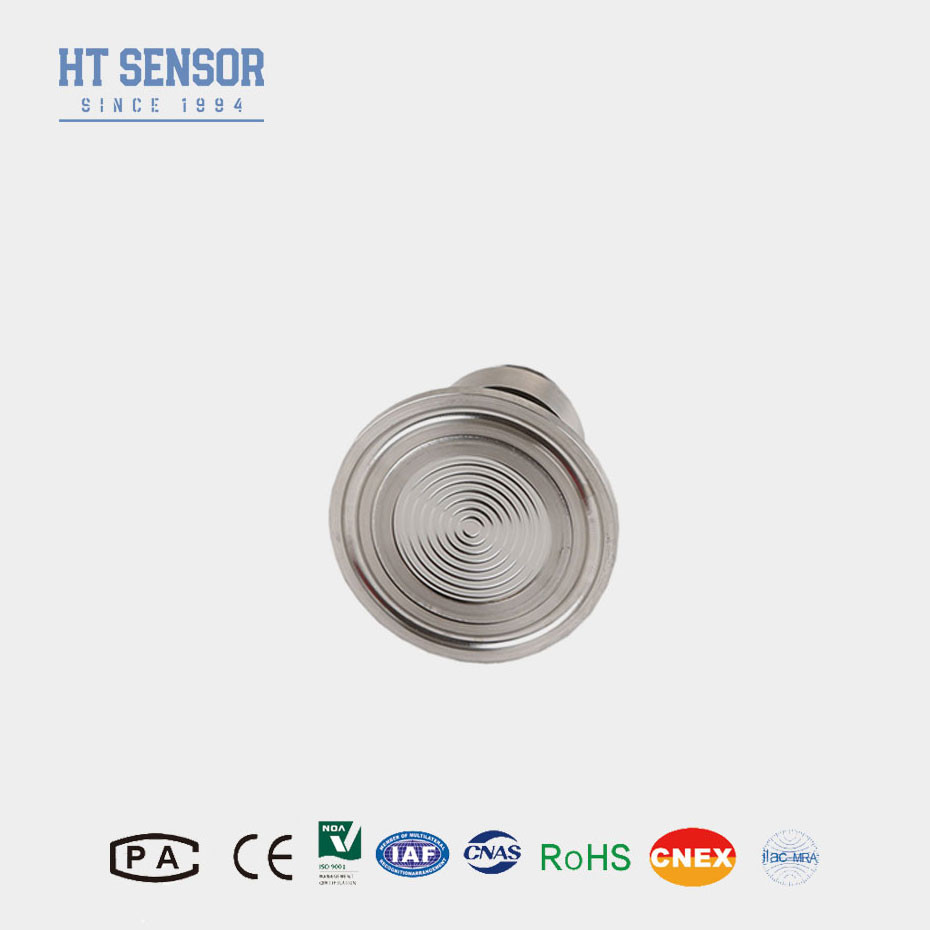

HT-IQ Silicon Flush Pressure Sensor Flush Diafragma Drukomvormer 50,4 mm
Product Details
| Model nr.: | HT-IQ | Bereik: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| Draadtype: | met een gewicht van niet meer dan 50 kg | Metingsmedium: | lucht- en vloeistofklem |
| Dag: | 50.4 mm | Output: | Analoog 100mv+-30mv |
| Kracht: | 1.5 mA | Type: | Versnellingsdiffuse siliciumdruksensor |
| Materiaal: | 316L roestvrij staal | Draad: | 50.4 mm |
| Markeren |
Splitsing van het diafragma drukomvormer,Silicon flush druk sensor,50.4mm Silicon Flush Pressure Sensor |
||
Product Description
HT-IQ siliciumdruksensor voor vloeistoftest met 50,4 mm klemverbinding
HT-IQ piezoresistiefSiliciumDruksensor
Invoering van een druksensor van silicium:
HT - IQ-druksensor is een druksensor voor het siliciumdiafragma met flush diffusie. Klemdruksensor met wegwerp-silicone olie vultechnologie. media compatibel,met een breedte van meer dan 50 mm,. Kan worden geconfigureerd voor o-ring
met een vermogen van niet meer dan 10 W,
Productkenmerkenmet een vermogen van meer dan 10 W,:
- Geavanceerde technologie en 316L roestvrijstalen behuizing
- 2Temperatuurcompensatie en nulpuntcorrectie door middel van dikke film
- Circuit Uitstekende betrouwbaarheid, herhaalbaarheid en stabiliteit
- Hoogtemperatuur-spoeldiafragma-structuur voor eenvoudig reinigen
- Stroomvoorziening: ≤2mA DC (typisch 1,5mA DC)
- Inputimpedantie: 2,5 KΩ~6 KΩ
- Uitgangsimpedantie: 2,5 KΩ~6 KΩ
- Elektrische aansluiting: vergulde Kovar-pinnen of 100 mm hoge temperatuur draden.
| Prestatieparametersmet een vermogen van meer dan 10 W,: | |||||
| Meetbereik | Afmeting ((G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Absolute (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Verzegeld (S) | 3500 KPaS | ||||
| Type | Maximaal | Eenheid | |||
| Niet-lineariteit | ±0.15 | ±0.3 | % F.S. | ||
| Herhaalbaarheid | 0.05 | 0.1 | % F.S. | ||
| Hysteresis | 0.05 | 0.1 | % F.S. | ||
| Nul Offset-uitvoer | 0 ± 1 | 0 ± 2 | mV | ||
| Volledige productie | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Nul Offset Temp. Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Volledige schaal Temperatuur Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Gecompenseerde Temp. | ≤ 20 KPa | 0 tot 50 | oC | ||
| ≥ 35 kPa | 0 tot 70 | oC | |||
| Werktemperatuur | -20 tot 80 | oC | |||
| Bergingstemperatuur | -40 tot 125 | oC | |||
| Toegestane overbelasting | Neem de kleinste waarde tussen 3 keer de volledige schaal of 120MPa | ||||
| Breukdruk | 5x de volledige schaal | ||||
| Langetermijnstabiliteit | 0.2 % | F.S./jaar | |||
| Materiaal van het diafragma | 316L | ||||
| Isolatieweerstand | ≥ 200MΩ 100VDC | ||||
| Vibratie | Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz | ||||
| Schok | 100 g, 11 ms | ||||
| Reactietijd | ≤ 1 ms | ||||
| O-ring zegel | met een gewicht van niet meer dan 50 g/m2 | ||||
| Volledig medium | Siliciumolie | ||||
| Gewicht | ~ 220 g | ||||
| De parameters worden getest onder de volgende omstandigheden: 1,5 mA @ 25°C | |||||
| Ontwerp van de structuur | |

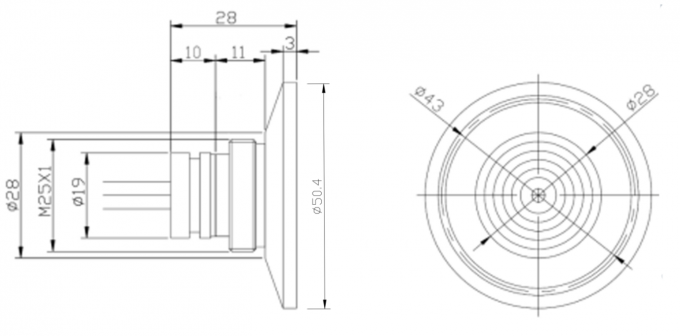

| Afmeting |
|

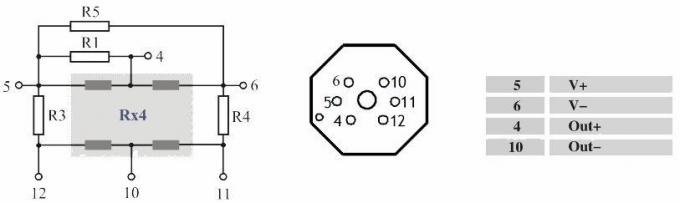

| Elektrische aansluiting en compensatie |
|
| Voorbeelden van selectie |
| Besteltips |
vereiste luchtdichtheid
2. Zorg ervoor dat de behuizing tijdens de montage verticaal is uitgelijnd en oefen gelijkmatige druk uit om te voorkomen dat de compensatieplaat verstopt of beschadigd raakt.
3Indien het meetmedium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), moeten bij de bestelling speciale instructies worden verstrekt.
4. Vermijd het drukken op het sensordiafragma met handen of scherpe voorwerpen om schade aan de kern te voorkomen als gevolg van deformatie of piercing van het diafragma.
5Houd de drukpoort van de drukmeterkern open voor de atmosfeer en vermijd het binnendringen van water, waterdamp of corrosieve stoffen in de negatieve drukkamer van de kern.
6Als er wijzigingen in de speldleidingen optreden, volgt u het etiket op de eigenlijke kern als referentie.
