Silicon Pressure Transducer voor toepassing in de petrochemische metallurgie, energie- en hydrologie
Product Details
| Materiaal: | 316L | Min bereik: | 10 kPa |
|---|---|---|---|
| Max Range: | 40 MPa | Aanbod: | 1.5 mA |
| Output: | 100mv+2mv | verkiesbaar: | vierkleurige siliconen draad of vergulde pin |
| Model: | HT26V | Olie: | diffusiesilicium |
| Kracht: | 10VDC | ||
| Markeren |
Metallurgie Siliciumdrukomvormer,Hydrologie Siliciumdrukomvormer,Petroleumchemische siliciumdrukomvormer |
||
Product Description

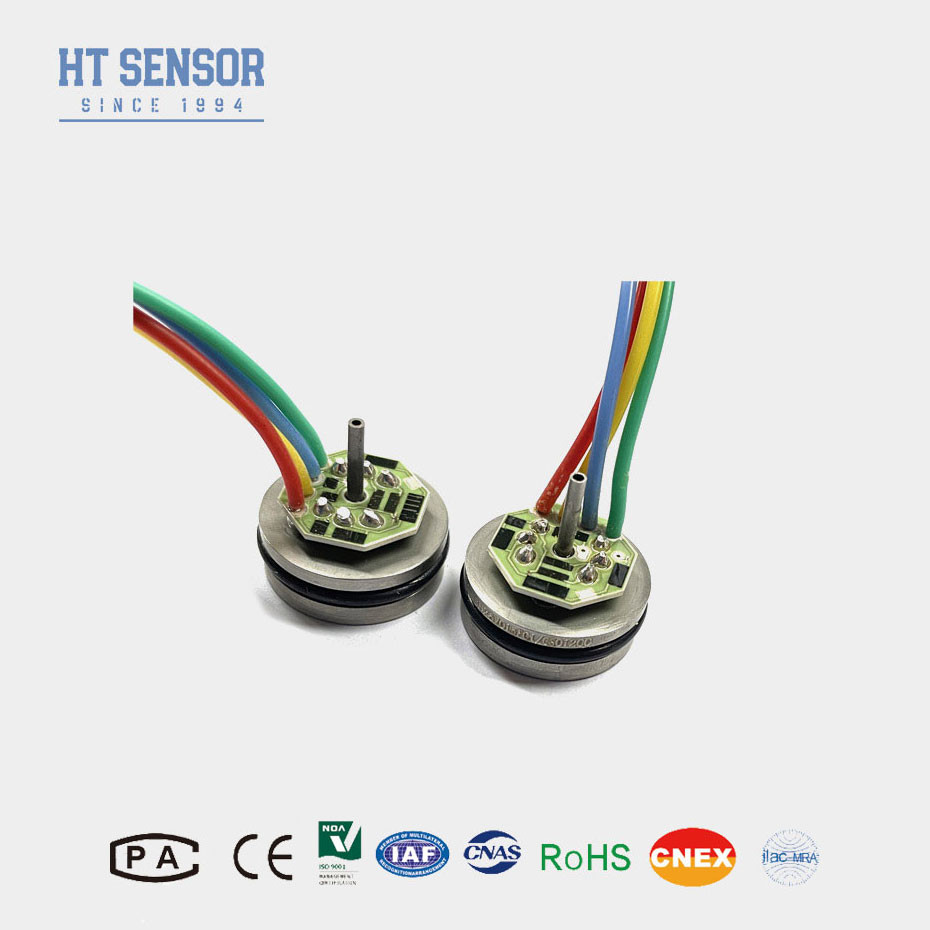

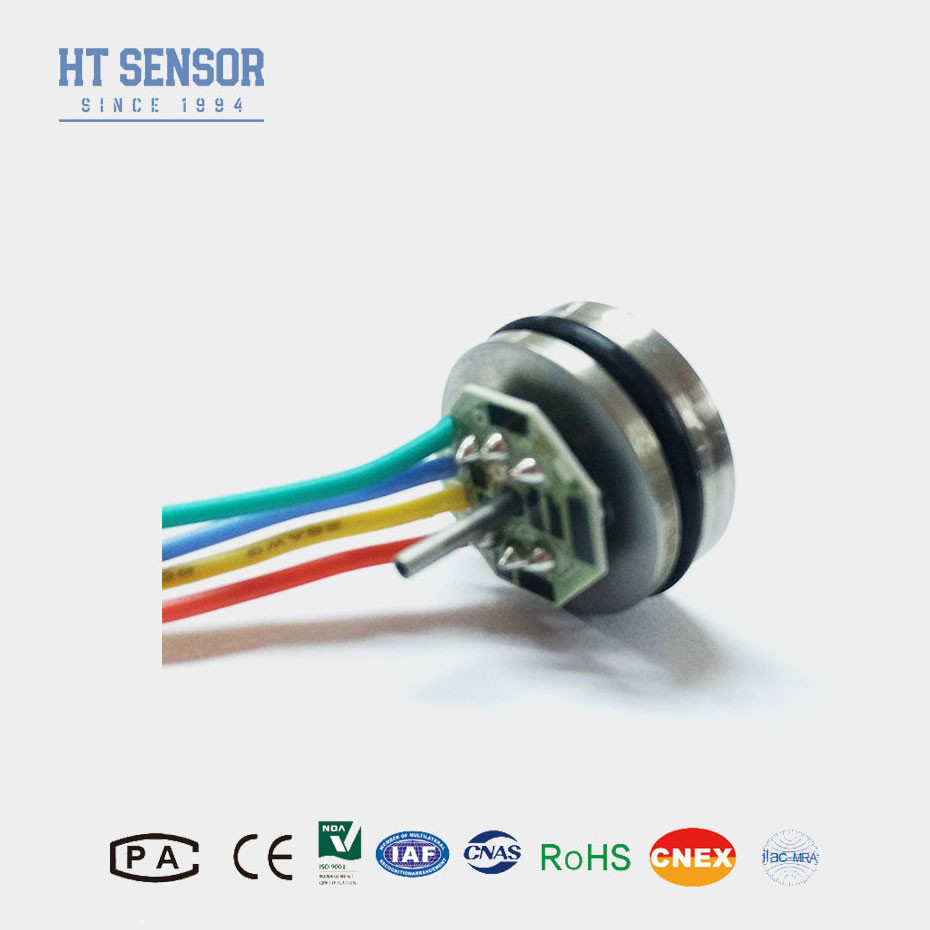

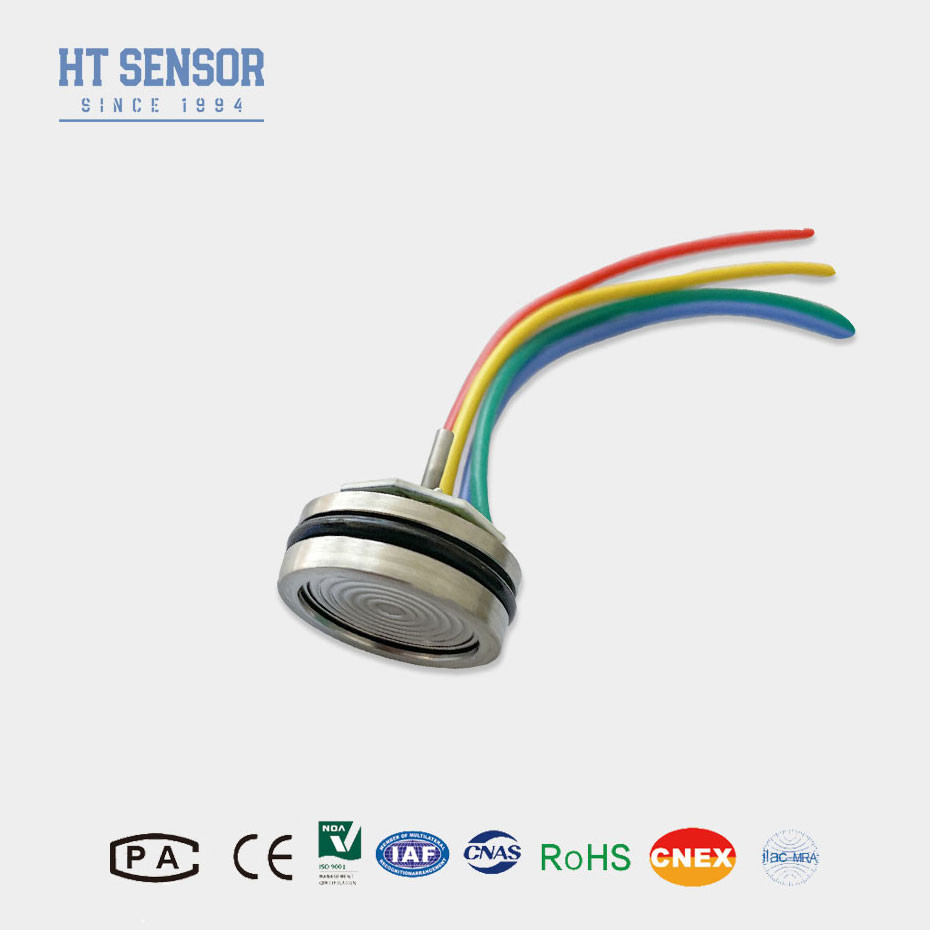

HT26 Diffuse Silicon Pressure Sensor Piezoresistive druksensor
Inleiding van de siliciumdruksensor:
HT26 is een piezoresistieve siliciumchip met een hoge gevoeligheid.Het afzonderlijke diafragma van boven isoleert de drukchip volledig van het te meten medium. het is gemakkelijk te installeren.
Productkenmerken vaneen siliconen druksensor:
1.Met behulp van geavanceerde technologie en 316L roestvrij staal behuizing, samen met materialen zoals titanium en Hastelloy voor het diafragma
2.Met behulp van dikfilmcircuits voor temperatuurcompensatie en nulpunt
correctie
3Uitstekende betrouwbaarheid, herhaalbaarheid en stabiliteit
4. Hoogte van 7 mm, aanpasbaar
Toepassingenmet een breedte van niet meer dan 10 mm,:
1Geschikt voor het meten van niet-corrosieve gas- en vloeistofdruk met compatibiliteit met 316L roestvrij staal
2. In verschillende industriële proceslocaties toegepast, waaronder aardolie, chemie, metallurgie, energie en hydrologie
3Gebruikt in de scheepvaart- en luchtvaartindustrie
4.geschikt voor hydraulische en pneumatische bedieningssystemen
Elektrische gegevens van siliciumdruksensor
Voeding:10VDC Inputimpedantie:3KΩ~6KΩ
Uitgangsimpedantie:2.5KΩ~6KΩ Isolatieweerstand:≥100MΩ/50VDC
Isolatiespanning: 500 VAC tussen de behuizing en de elektrische aansluiting zal geen schade veroorzaken
Medium compatibel: vloeibare, gascompatibel met 316L roestvrij staal
Prestatiespecificatie van de siliciumdruksensor
| Prestatieparameters: | ||||||
| Meetbereik | Afmeting ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| Absolute (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Verzegeld (S) | 3500KPaS, 7MPaS, 10MPaS | |||||
| Type | Maximaal | Eenheid | ||||
| Lineariteit | ±0.15 | ±0.3 | % F.S. | |||
| Herhaalbaarheid | 0.05 | 0.1 | % F.S. | |||
| Hysteresis | 0.05 | 0.1 | % F.S. | |||
| Nul Offset-uitvoer | 0 ± 1 | 0 ± 2 | mV | |||
| Volledige productie | ≤ 20 KPa | 50 ± 1 | 50 ± 2 | mV | ||
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | mV | |||
| Nul Offset Temp. Drift | ≤ 20 KPa | ± 1 | ±2.5 | % F.S. | ||
| ≥ 35 kPa | ±0.8 | ± 15 | % F.S. | |||
| Volledige schaal Temperatuur Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ±0.8 | ± 15 | % F.S. | |||
| Gecompenseerde Temp. | ≤ 20 KPa | 0 ¢ 50 | °C | |||
| ≥ 35 kPa | 0 ¢ 70 | °C | ||||
| Werktemperatuur | -20 ¢80 | °C | ||||
| Bergingstemperatuur | - 40 ¢ 125 | °C | ||||
| Toegestane overbelasting | 3 keer de volledige schaal | |||||
| Breukdruk | 5x de volledige schaal | |||||
| Langetermijnstabiliteit | 0.2 % | F.S./jaar | ||||
| Materiaal van het diafragma | 316L | |||||
| Isolatieweerstand | ≥ 200MΩ 100VDC | |||||
| Vibratie | Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz | |||||
| Schok | 100 g, 11 ms | |||||
| Reactietijd | ≤ 1 ms | |||||
| O-ring zegel | met een gewicht van niet meer dan 50 g/m2 | |||||
| Volledig medium | Siliciumolie | |||||
| Gewicht | 25 g | |||||
| De parameters worden getest onder de volgende omstandigheden: constante spanning van 10 V en omgevingstemperatuur van 25 °C. | ||||||
FQA:
1.V: Wat zijn de kenmerken van uw druksensor?
A: Hoge precisie, duurzaamheid en uitstekende prestaties.
2.V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten aanpassen aan specifieke behoeften.
3.V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen tot 30.000 druksensoren per maand produceren, dus we zijn volledig in staat om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen
4.V: Wat is de typische levertijd?
A: 5 tot 8 werkdagen voor standaardmodellen.
5.V: Hoe zijn de prijzen van de producten?
A: Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners
6.V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze garantie is 24 maanden na verzending, en onze after-sales zal reageren met uw vragen in 24 uur, afstandsopdracht door PC-netwerk is altijd beschikbaar.
