HT13 Kleine profiel 100mv Silicium piezoresistieve druk sensor Drukomvormer
Product Details
| Materiaal: | 316L | Min bereik: | 350kpa |
|---|---|---|---|
| Max Range: | 35 MPa | Aanbod: | 10VDC |
| Output: | 100mv + 20mv | verkiesbaar: | Vier-kleur siliconedraad |
| Model: | HT13 | Olie: | diffusiesilicium |
| Draad: | - Nee, niet echt. | ||
| Markeren |
100mv silicium piezoresistieve druk sensor,Silicium piezoresistieve drukomvormer,Kleine siliconen piezoresistieve druksensor |
||
Product Description

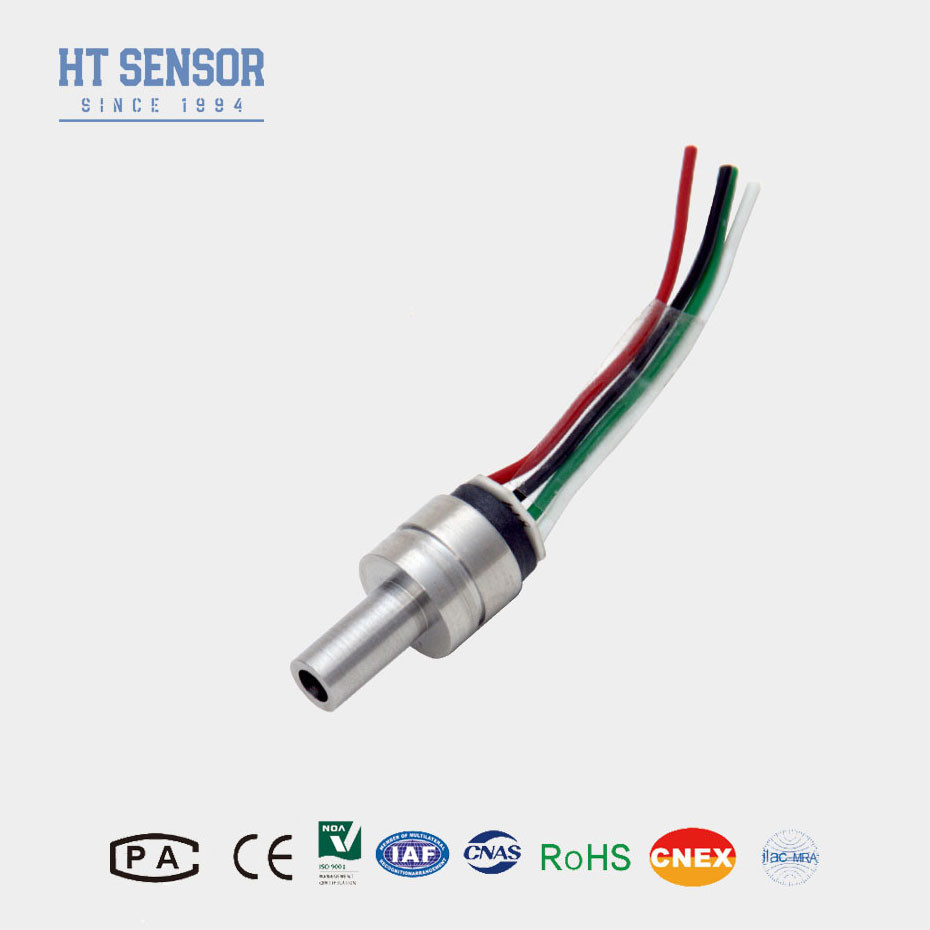

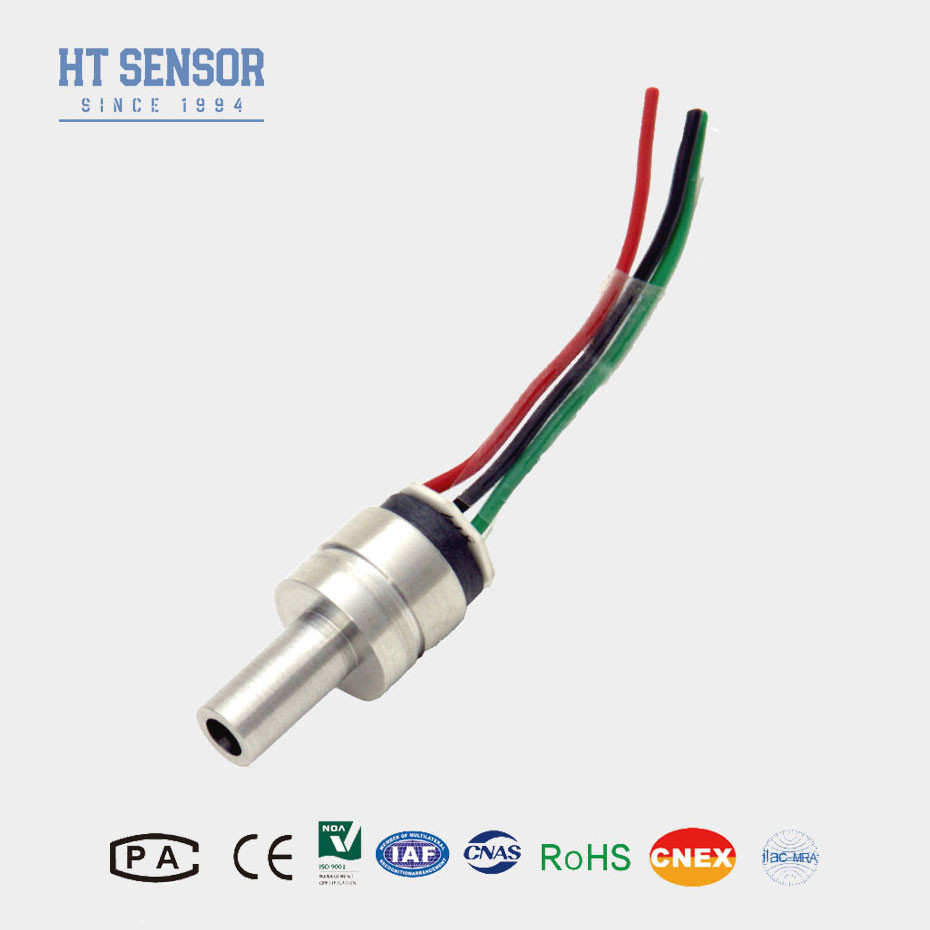

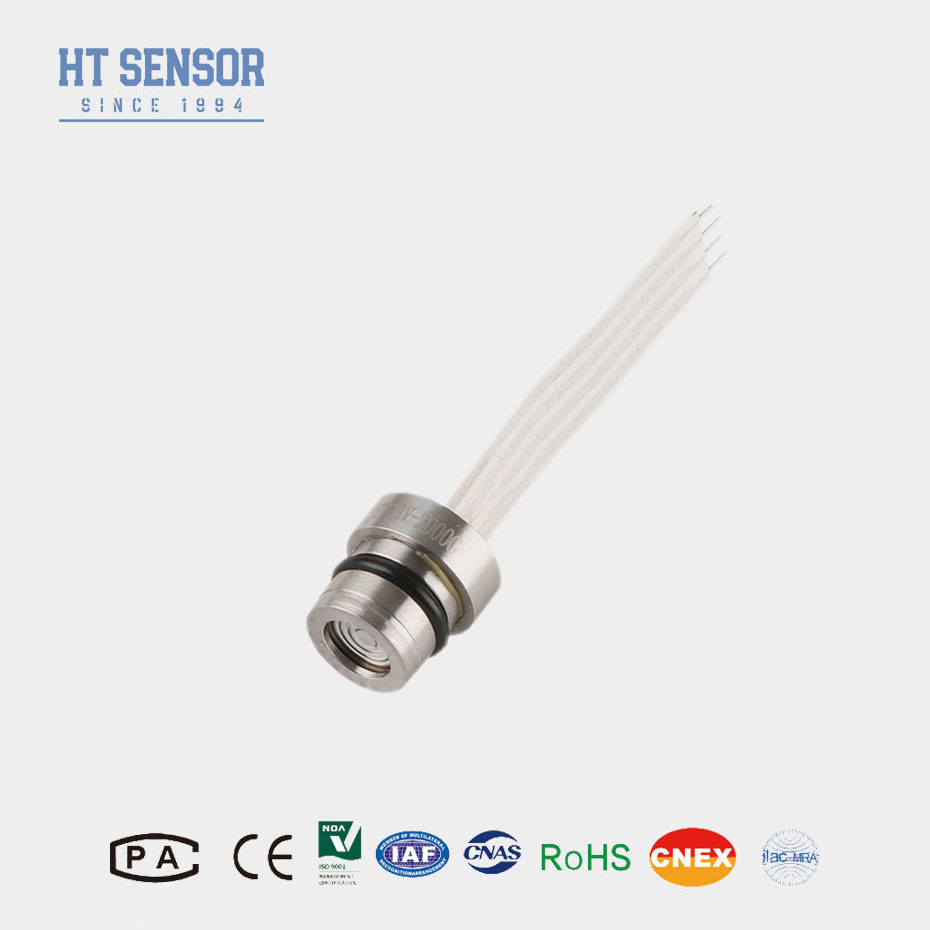

HT13 Diffuse Silicon Pressure Sensor Piezoresistive druksensor
Inleiding van de siliciumdruksensor:
HT13V is een piezoresistieve druksensor van silicium met een zeer stabiele kern van diffuse siliciumelementen.Het maakt gebruik van het piezoresistieve effect van diffus silicium voor nauwkeurige meting van zowel vloeistof- als gasdrukkenDeze sensor wordt veel gebruikt in verschillende toepassingen, waaronder luchtcompressoren en koelsystemen.
Productkenmerken vaneen siliconen druksensor:
1Gebruikt geavanceerde technologie en is ingekapseld in een 316L roestvrijstalen behuizing.
2Breed meetbereik 0~350KPa~60MpaS
3.Hoge betrouwbaarheid en uitstekende stabiliteit
4. Een constante spanningstoevoer
Toepassingenmet een breedte van niet meer dan 10 mm,:
1.Medische instrumenten
2.Procescontrole
3.Metingen van zoet en afvalwater
4.Partieel vacuümgasmeting
5. Tank level systemen (RV & Industrial)
Elektrische gegevens van siliciumdruksensor
Voorraad:1.5mADC Inputimpedantie:3KΩ~6KΩ
Uitgangsimpedantie:2.5KΩ~6KΩ Isolatieweerstand:≥100MΩ/50VDC
Isolatiespanning: 500 VAC tussen de behuizing en de elektrische aansluiting zal geen schade veroorzaken
Medium compatibel: vloeibare, gascompatibel met 316L roestvrij staal
Prestatiespecificatie van de siliciumdruksensor
| Parameters |
Het bereik: 0 tot 350 KPa, 20 KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 700 KPa, 1MPa, 2MPa,3.5 MPa,7 MPa,10 MPa,20 MPa,40 MPa |
|||
| Typisch | Max, ik ben er klaar voor. | Eenheden | ||
| Niet-lineaire druk |
±0.15 |
±0.3 | % F.S. | |
| Drukherhaalbaarheid en hysteresis | 0.02 | 0.05 | % F.S. | |
| Nul uitslag | 0 ± 1 | 0 ± 2 | mV | |
| Span-uitgang | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV |
| ≥ 35 KPa | 100 ± 10 | 100 ± 30 | mV | |
| Temperatuurfout-nul | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ±0.5 | ± 1 | % F.S. | |
| Temperatuurfout-span | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ±0.5 | ± 1 | % F.S. | |
| Bewijsdruk | 3x Nominale bereik of 120 MPa, indien deze kleiner is | - Ja. - Ja. | ||
| Werktemperatuurbereik | -20 tot 80 | °C | ||
| Gecompenseerd temperatuurbereik | 0~70, 0~50 ((bereik≤20KPa) | °C | ||
| Temperatuurbereik voor opslag | -40 tot 125 | °C | ||
Opmerking:
1Bovenstaande parameter onder voorwaarde:Verdracht: 1,5mA Temperatuur: 25°C
2. gemeten bij vacuüm voor absolute (A), omgevings (G).
3Het beste past recht.
4. boven het gecompenseerde temperatuurbereik ten opzichte van 25°C.
5. belastingweerstand om meetfouten als gevolg van uitgangsbelasting te verminderen.
6 De maximale druk die op een transducer kan worden uitgeoefend zonder dat het sensorelement of de transducer scheurt.
FQA:
1.V: Wat zijn de kenmerken van uw druksensor?
A: Hoge precisie, duurzaamheid en uitstekende prestaties.
2.V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten aanpassen aan specifieke behoeften.
3.V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen tot 30.000 druksensoren per maand produceren, dus we zijn volledig in staat om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen
4.V: Wat is de typische levertijd?
A: 5 tot 8 werkdagen voor standaardmodellen.
5.V: Hoe zijn de prijzen van de producten?
A: Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners
6.V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze garantie is 12 maanden na verzending, en onze after-sales zal reageren met uw vragen in 24 uur, afstandsopdracht door PC-netwerk is altijd beschikbaar.
