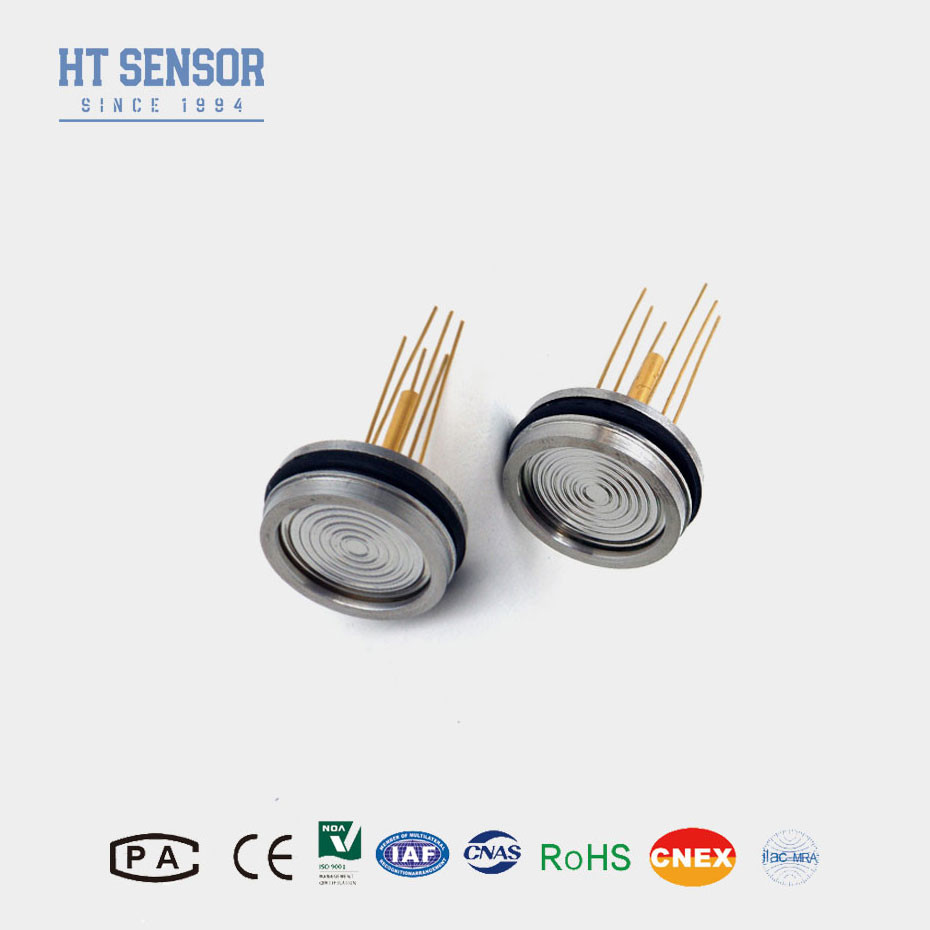

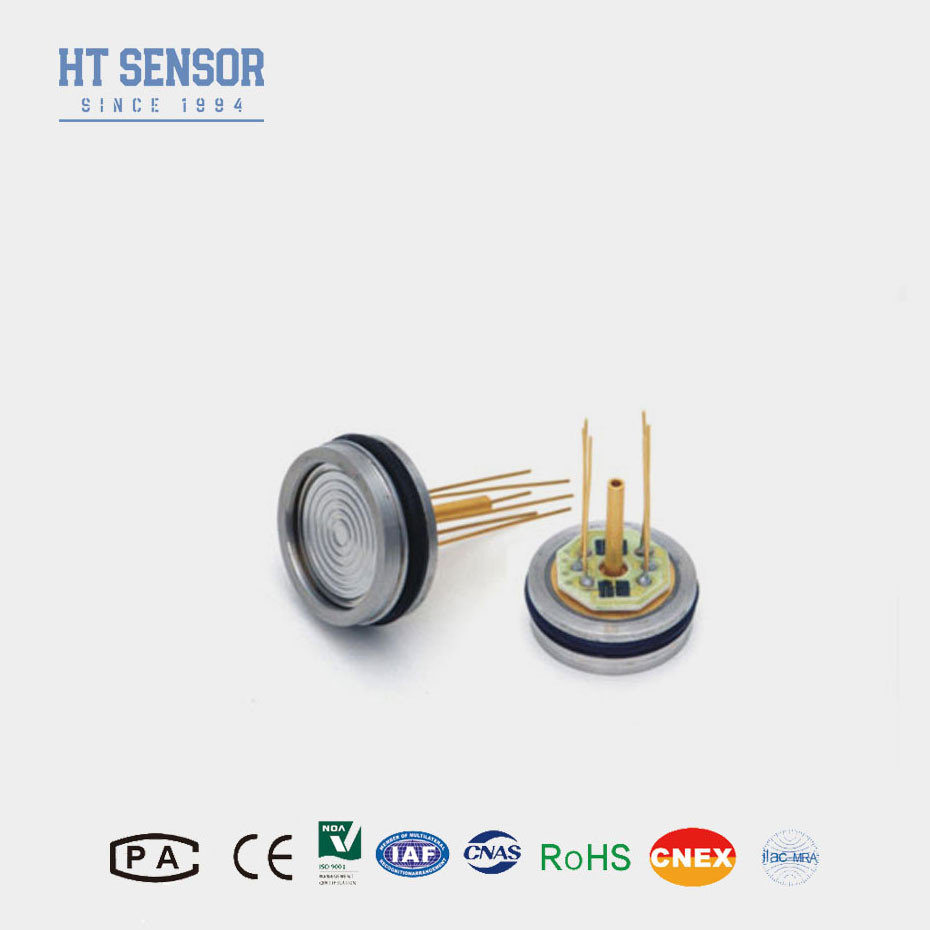

HT26 100mv silicium piezoresistieve druksensor met hoogstabiel diffuse silicium element
Product Details
| Materiaal: | 316L | Min bereik: | -100Kpa |
|---|---|---|---|
| Max Range: | 60MPa | Aanbod: | 1.5 mA |

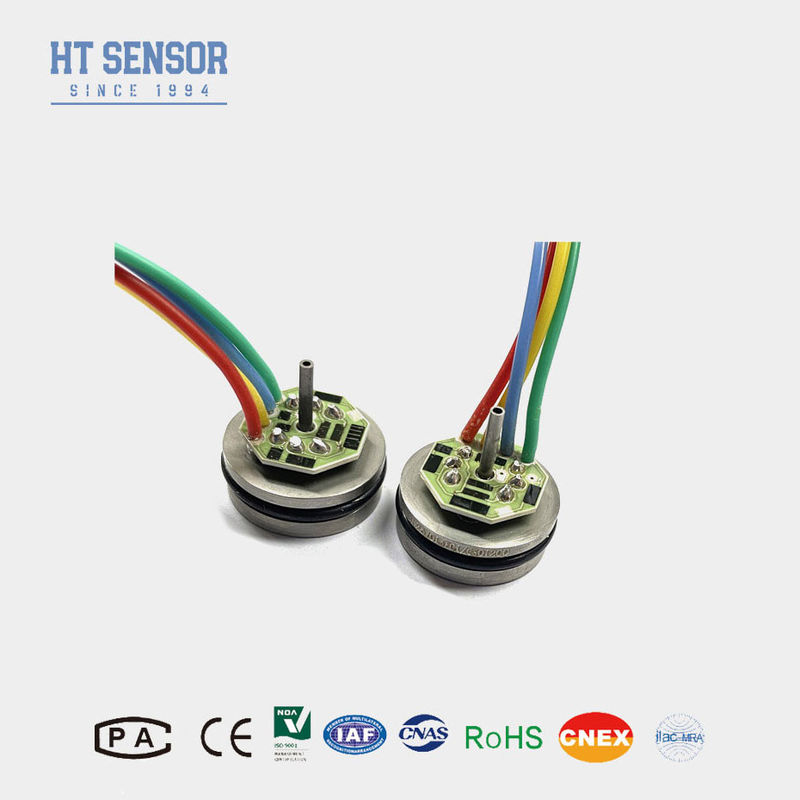

| Output: | 100mv+-30mv | verkiesbaar: | vierkleurige siliconen draad of vergulde pin |
| Model: | HT26 | Hoog: | 11.2mm |
| Olie: | diffusiesilicium | Draad: | - Nee, niet echt. |
| Markeren |
100mV siliconen piezoresistieve druk sensor,verspreide siliconen element piezoresistive druk sensor |
||
Product Description
HT26 Diffuse Silicon Pressure Sensor Piezoresistive druksensor
Inleiding van de siliciumdruksensor:
De kern van de HT26 silicium piezoresistieve druksensor is een zeer stabiel diffus silicium element.met een diameter van niet meer dan 20 mm,De HT26-compensatie wordt aangeboden in een lasbaar pakket of met een verscheidenheid aan draadvormige toebehoren, zoals 1/4 en 1/8NPT, 1/4BSP en aangepaste procestoebehoren.
Productkenmerken vaneen siliconen druksensor:
1.Klein profiel
2.Met behulp van dikfilmcircuits voor temperatuurcompensatie en nulpunt
correctie
3Uitstekende betrouwbaarheid, herhaalbaarheid en stabiliteit
4. Hoogte van 7 mm, aanpasbaar
Toepassingenmet een breedte van niet meer dan 10 mm,:
1.Medische instrumenten
2.Procescontrole
3.Metingen van zoet en afvalwater
4.Partieel vacuümgasmeting
5. Tank level systemen (RV & Industrial)
Elektrische gegevens van siliciumdruksensor
Voorraad:1.5mADC Inputimpedantie:3KΩ~6KΩ
Uitgangsimpedantie:2.5KΩ~6KΩ Isolatieweerstand:≥100MΩ/50VDC
Isolatiespanning: 500 VAC tussen de behuizing en de elektrische aansluiting zal geen schade veroorzaken
Medium compatibel: vloeibare, gascompatibel met 316L roestvrij staal
Prestatiespecificatie van de siliciumdruksensor
| Parameters |
Het bereik: 0~10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 700KPa, 1MPa, 2MPa,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Typisch | Max, ik ben er klaar voor. | Eenheden | ||
| Niet-lineaire druk |
±0.15 |
±0.3 | % F.S. | |
| Drukherhaalbaarheid en hysteresis | 0.02 | 0.05 | % F.S. | |
| Nul uitslag | 0 ± 1 | 0 ± 2 | mV | |
| Span-uitgang | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV |
| ≥ 35 KPa | 100 ± 10 | 100 ± 30 | mV | |
| Temperatuurfout-nul | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ±0.5 | ± 1 | % F.S. | |
| Temperatuurfout-span | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ±0.5 | ± 1 | % F.S. | |
| Bewijsdruk | 3x Nominale bereik of 120 MPa, indien deze kleiner is | - Ja. - Ja. | ||
| Werktemperatuurbereik | -20 tot 80 | °C | ||
| Gecompenseerd temperatuurbereik | 0~70, 0~50 ((bereik≤20KPa) | °C | ||
| Temperatuurbereik voor opslag | -40 tot 125 | °C | ||
Opmerking:
1Bovenstaande parameter onder voorwaarde:Verdracht: 1,5mA Temperatuur: 25°C
2. gemeten bij vacuüm voor absolute (A), omgevings (G).
3Het beste past recht.
4. boven het gecompenseerde temperatuurbereik ten opzichte van 25°C.
5. belastingweerstand om meetfouten als gevolg van uitgangsbelasting te verminderen.
6 De maximale druk die op een transducer kan worden uitgeoefend zonder dat het sensorelement of de transducer scheurt.
Elektrische aansluiting en compensatie
FQA:
1.V: Wat zijn de kenmerken van uw druksensor?
A: Hoge precisie, duurzaamheid en uitstekende prestaties.
2.V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten aanpassen aan specifieke behoeften.
3.V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen tot 30.000 druksensoren per maand produceren, dus we zijn volledig in staat om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen
4.V: Wat is de typische levertijd?
A: 5 tot 8 werkdagen voor standaardmodellen.
5.V: Hoe zijn de prijzen van de producten?
A: Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners
6.V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze garantie is 12 maanden na verzending, en onze after-sales zal reageren met uw vragen in 24 uur, afstandsopdracht door PC-netwerk is altijd beschikbaar.
