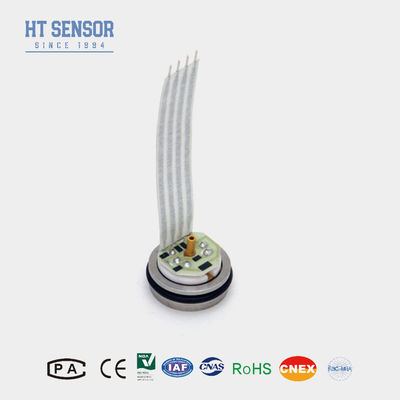

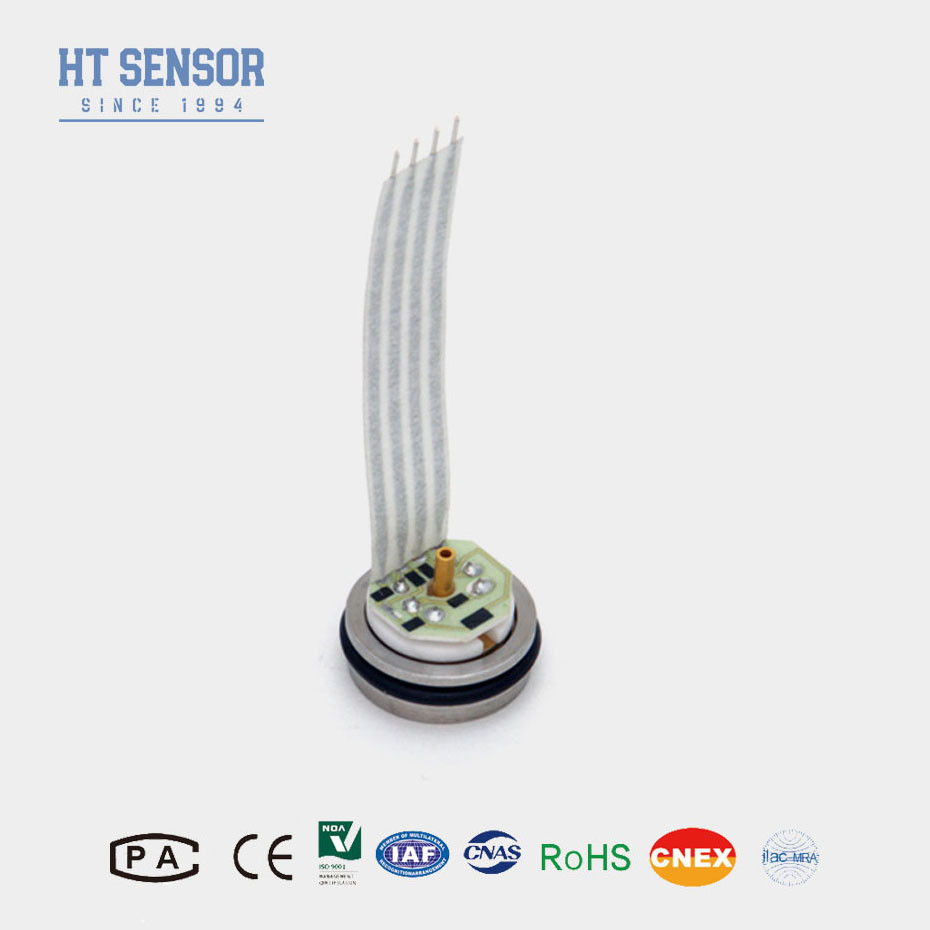

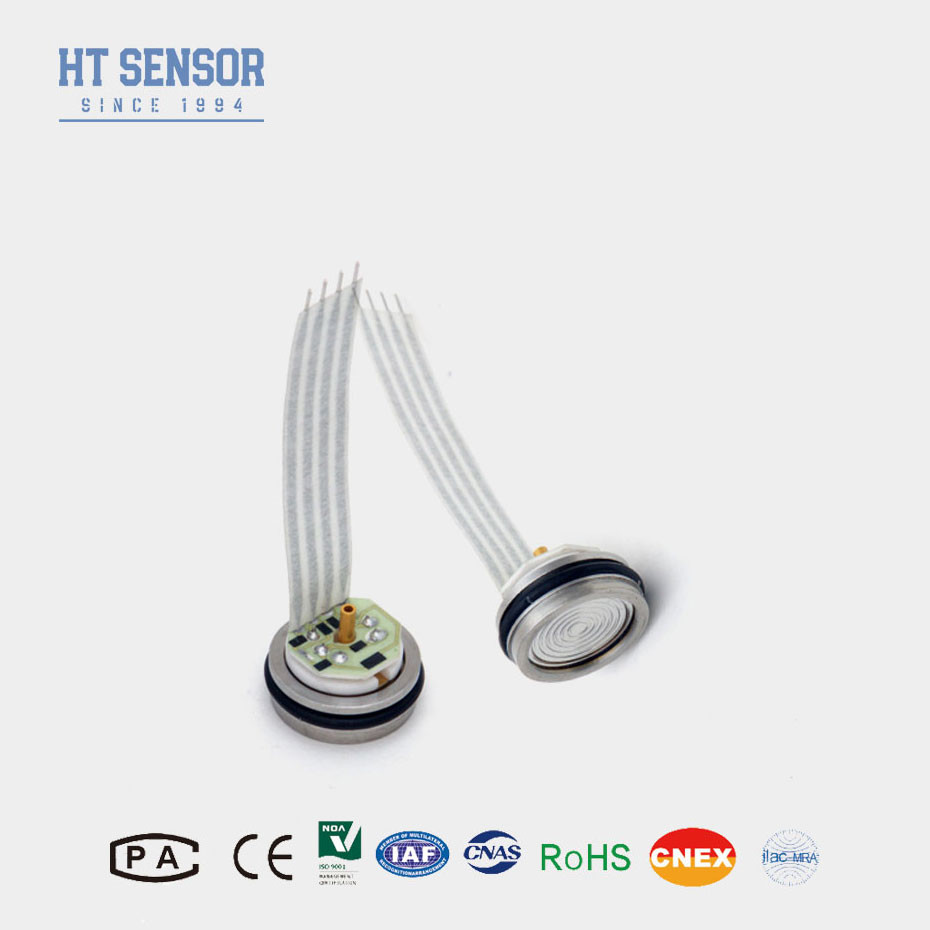

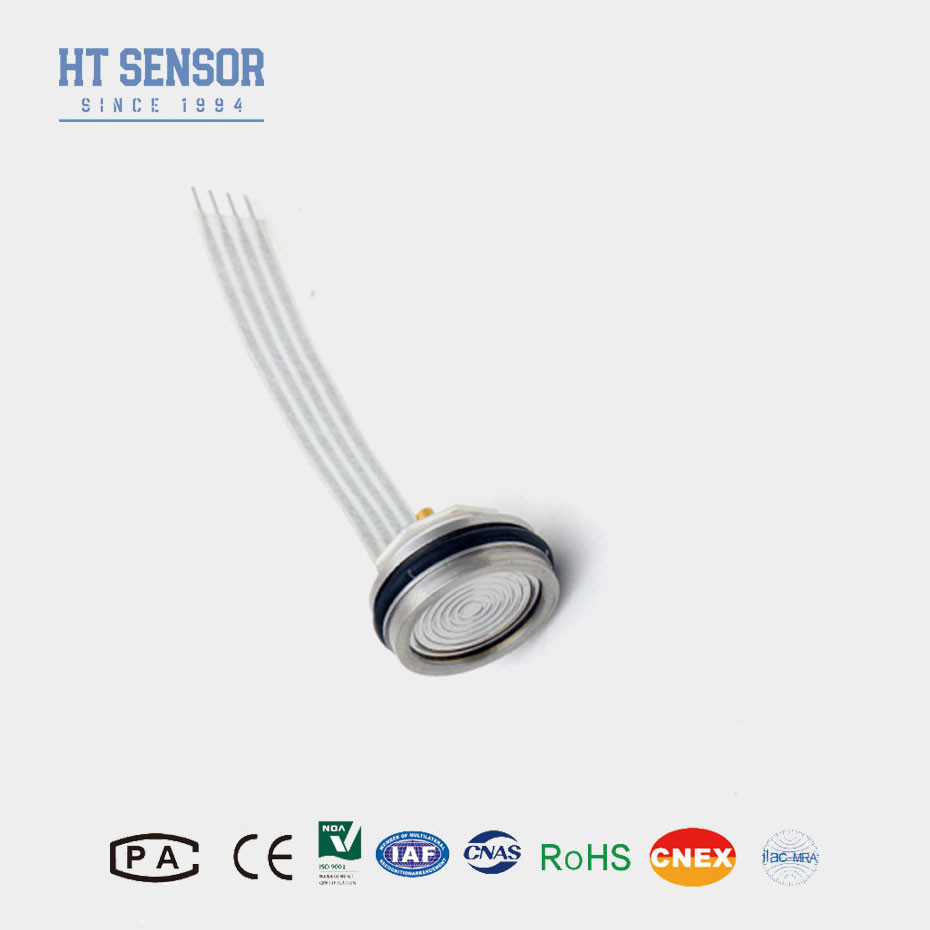

HT26 1,5mA 100mv Silicium piezoresistieve druk sensor met selecteerbare vierkleurige siliconen draad
Product Details
| Materiaal: | 316L | Min bereik: | -100Kpa |
|---|---|---|---|
| Max Range: | 60MPa | Aanbod: | 1.5 mA |
| Output: | 100mv+-30mv | verkiesbaar: | vierkleurige siliconen draad of vergulde pin |
| Model: | HT26 | Hoog: | 11.2mm |
| Olie: | diffusiesilicium | Draad: | - Nee, niet echt. |
| Markeren |
1.5mA Silicium Piezoresistive Druk Sensor,100mV Silicium Piezoresistive Druk Sensor |
||
Product Description
HT26 Diffuse Silicon Pressure Sensor Piezoresistive druksensor
Inleiding van de siliciumdruksensor:
De kern van de HT26 silicium piezoresistieve druksensor is een zeer stabiel diffus silicium element.met een diameter van niet meer dan 20 mm,De HT26-compensatie wordt aangeboden in een lasbaar pakket of met een verscheidenheid aan draadvormige toebehoren, zoals 1/4 en 1/8NPT, 1/4BSP en aangepaste procestoebehoren.
Productkenmerken vaneen siliconen druksensor:
1. Kleine profiel
2.Met behulp van dikfilmcircuits voor temperatuurcompensatie en nulpunt
correctie
3Uitstekende betrouwbaarheid, herhaalbaarheid en stabiliteit
4. Hoogte van 7 mm, aanpasbaar
Toepassingenmet een breedte van niet meer dan 10 mm,:
1.Water- en afvalwaterzuivering: Bewaking van het water in tanks, putten en reservoirs.
2Chemische verwerking: meting van de concentraties van verschillende chemische stoffen in opslagtanks.
3.Industriële tanks: geschikt voor het controleren van het niveau van brandstof, olie en andere vloeistoffen.
Elektrische gegevens van siliciumdruksensor
Voorraad:1.5mADC Inputimpedantie:3KΩ~6KΩ
Uitgangsimpedantie:2.5KΩ~6KΩ Isolatieweerstand:≥100MΩ/50VDC
Isolatiespanning: 500 VAC tussen de behuizing en de elektrische aansluiting zal geen schade veroorzaken
Medium compatibel: vloeibare, gascompatibel met 316L roestvrij staal
Prestatiespecificatie van de siliciumdruksensor
| Parameters |
Het bereik: 0~10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 700KPa, 1MPa, 2MPa,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Typisch | Max, ik ben er klaar voor. | Eenheden | ||
| Niet-lineaire druk |
±0.15 |
±0.3 | % F.S. | |
| Drukherhaalbaarheid en hysteresis | 0.02 | 0.05 | % F.S. | |
| Nul uitslag | 0 ± 1 | 0 ± 2 | mV | |
| Span-uitgang | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV |
| ≥ 35 KPa | 100 ± 10 | 100 ± 30 | mV | |
| Temperatuurfout-nul | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ±0.5 | ± 1 | % F.S. | |
| Temperatuurfout-span | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ±0.5 | ± 1 | % F.S. | |
| Bewijsdruk | 3x Nominale bereik of 120 MPa, indien deze kleiner is | - Ja. - Ja. | ||
| Werktemperatuurbereik | -20 tot 80 | °C | ||
| Gecompenseerd temperatuurbereik | 0~70, 0~50 ((bereik≤20KPa) | °C | ||
| Temperatuurbereik voor opslag | -40 tot 125 | °C | ||
Toelichting:Bovenstaande parameter onder voorwaarde:Verdracht: 1,5mA Temperatuur: 25°C
Elektrische aansluiting en compensatie
