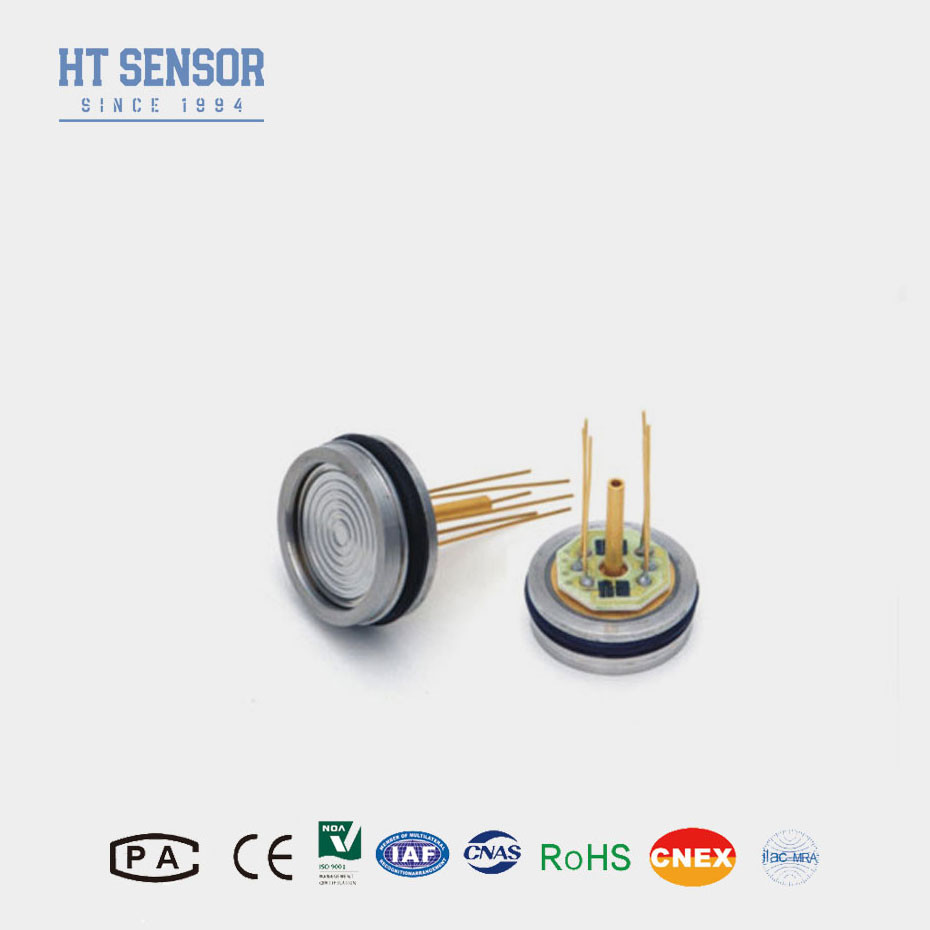

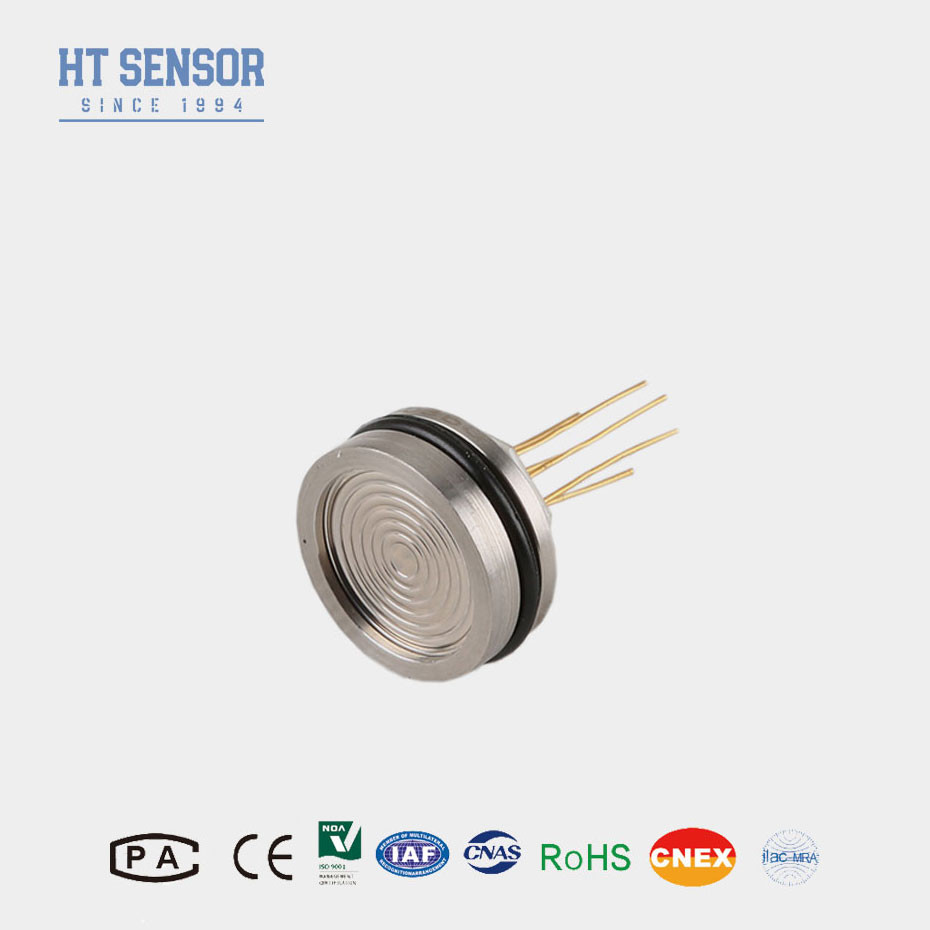

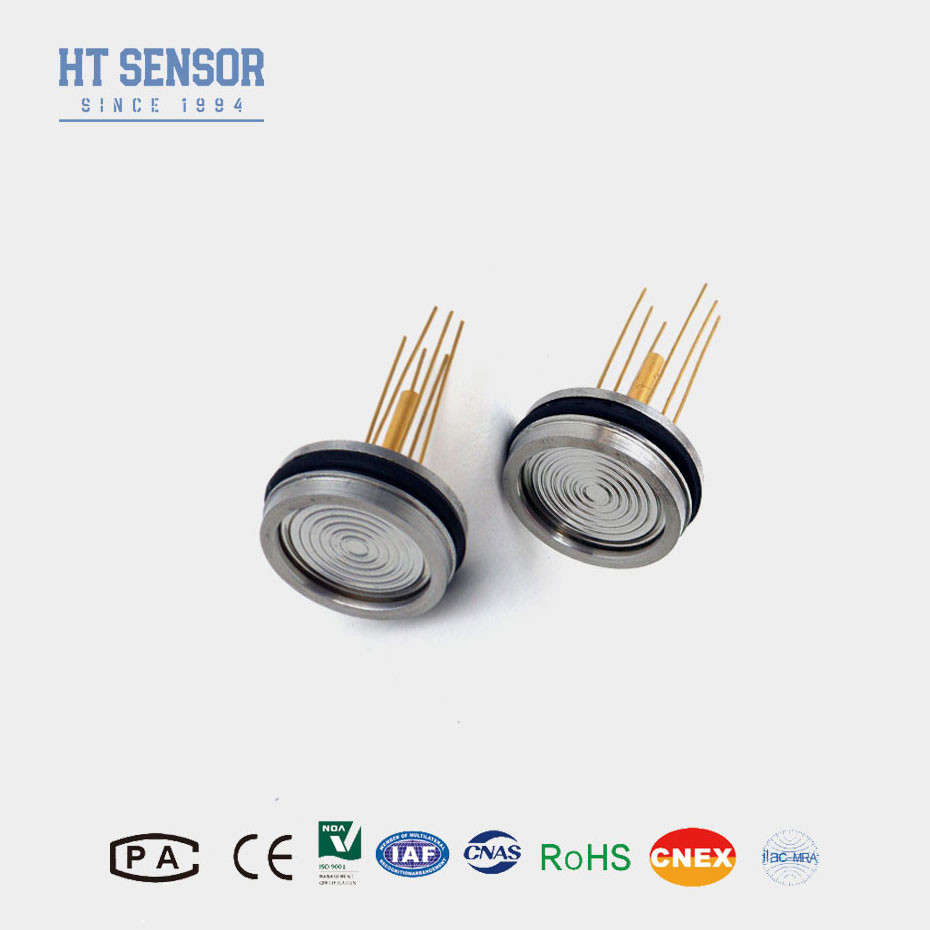

Hoogstabiele HT26 silicium piezoresistieve druksensor met diffuus siliciumelement
Product Details
| Materiaal: | 316L | Min bereik: | -100Kpa |
|---|---|---|---|
| Max Range: | 60MPa | Aanbod: | 1.5 mA |
| Output: | 100mv+-30mv | verkiesbaar: | vierkleurige siliconen draad of vergulde pin |
| Model: | HT26 | Hoog: | 11.2mm |
| Olie: | diffusiesilicium | Draad: | - Nee, niet echt. |
| Markeren |
Diffuus silicium-element druk sensor,Hoogstabiele druksensor,HT26 Silicium piezoresistieve druksensor |
||
Product Description
HT26 Diffuse Silicon Pressure Sensor Piezoresistive druksensor
Inleiding van de siliciumdruksensor:
De kern van de HT26 silicium piezoresistieve druk sensor is een zeer stabiel diffus silicium element.De differentialdruk van het gemeten medium wordt door een 316L isolatiediafragma en afgesloten siliciumolie naar het siliciumdiafragma overgebracht.De HT26-druksensor is uitgerust met een O-ring voor drukdichting.het gemakkelijk te installerenHet wordt aangeboden in een lasbaar pakket of met een verscheidenheid aan draadverbindingen, zoals 1/4 en 1/8NPT, 1/4BSP, evenals aangepaste procesverbindingen.
Productkenmerken vaneen siliconen druksensor:
1.Met behulp van geavanceerde technologie en 316L roestvrij staal behuizing, samen met materialen zoals titanium en Hastelloy voor het diafragma
2.Met behulp van dikfilmcircuits voor temperatuurcompensatie en nulpunt
correctie
3Uitstekende betrouwbaarheid, herhaalbaarheid en stabiliteit
4. Hoogte van 7 mm, aanpasbaar
Toepassingenmet een breedte van niet meer dan 10 mm,:
1Geschikt voor het meten van niet-corrosieve gas- en vloeistofdruk met compatibiliteit met 316L roestvrij staal
2. In verschillende industriële proceslocaties toegepast, waaronder aardolie, chemie, metallurgie, energie en hydrologie
3Gebruikt in de scheepvaart- en luchtvaartindustrie
4.geschikt voor hydraulische en pneumatische bedieningssystemen
Elektrische gegevens van siliciumdruksensor
Voorraad:1.5mADC Inputimpedantie:3KΩ~6KΩ
Uitgangsimpedantie:2.5KΩ~6KΩ Isolatieweerstand:≥100MΩ/50VDC
Isolatiespanning: 500 VAC tussen de behuizing en de elektrische aansluiting zal geen schade veroorzaken
Medium compatibel: vloeibare, gascompatibel met 316L roestvrij staal
Prestatiespecificatie van de siliciumdruksensor
| Parameters |
Het bereik: 0~10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 700KPa, 1MPa, 2MPa,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Typisch | Max, ik ben er klaar voor. | Eenheden | ||
| Niet-lineaire druk |
±0.15 |
±0.3 | % F.S. | |
| Drukherhaalbaarheid en hysteresis | 0.02 | 0.05 | % F.S. | |
| Nul uitslag | 0 ± 1 | 0 ± 2 | mV | |
| Span-uitgang | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV |
| ≥ 35 KPa | 100 ± 10 | 100 ± 30 | mV | |
| Temperatuurfout-nul | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ±0.5 | ± 1 | % F.S. | |
| Temperatuurfout-span | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ±0.5 | ± 1 | % F.S. | |
| Bewijsdruk | 3x Nominale bereik of 120 MPa, indien deze kleiner is | - Ja. - Ja. | ||
| Werktemperatuurbereik | -20 tot 80 | °C | ||
| Gecompenseerd temperatuurbereik | 0~70, 0~50 ((bereik≤20KPa) | °C | ||
| Temperatuurbereik voor opslag | -40 tot 125 | °C | ||
Toelichting:Bovenstaande parameter onder voorwaarde:Verdracht: 1,5mA Temperatuur: 25°C
Elektrische aansluiting en compensatie
FQA:
1.V: Wat zijn de kenmerken van uw druksensor?
A: Hoge precisie, duurzaamheid en uitstekende prestaties.
2.V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten aanpassen aan specifieke behoeften.
3.V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen tot 30.000 druksensoren per maand produceren, dus we zijn volledig in staat om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen
4.V: Wat is de typische levertijd?
A: 5 tot 8 werkdagen voor standaardmodellen.
5.V: Hoe zijn de prijzen van de producten?
A: Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners
6.V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze garantie is 24 maanden na verzending, en onze after-sales zal reageren met uw vragen in 24 uur, afstandsopdracht door PC-netwerk is altijd beschikbaar.
