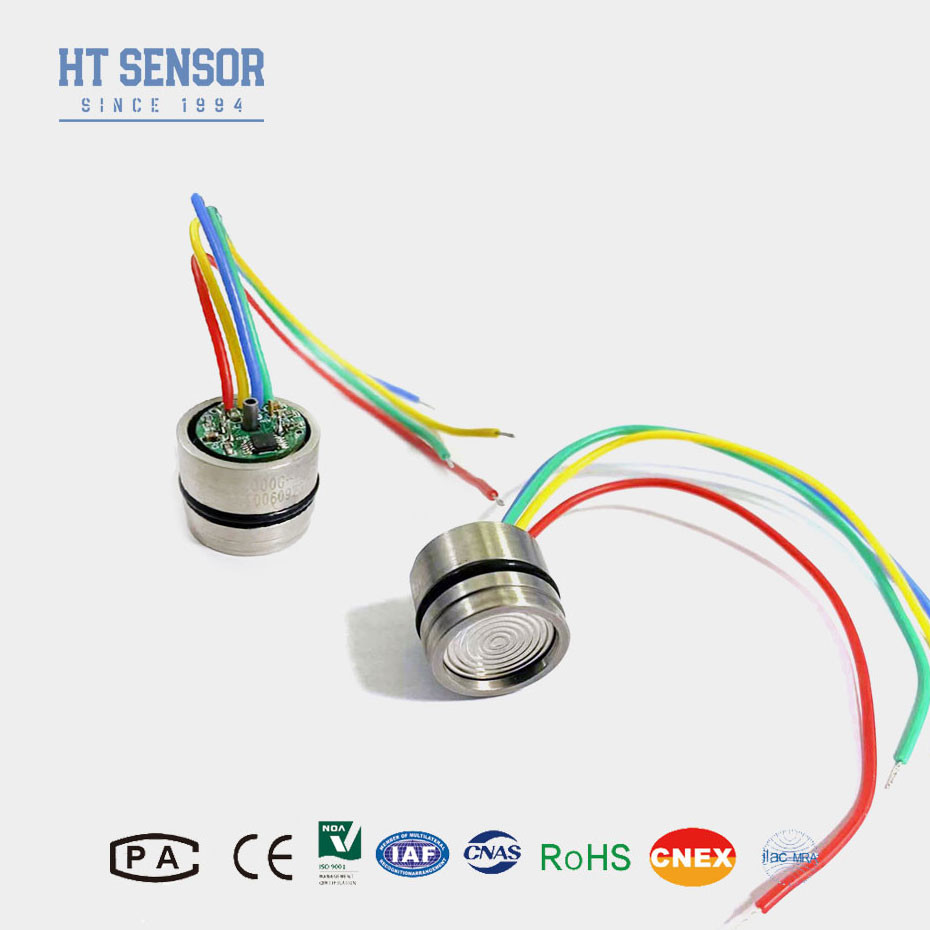

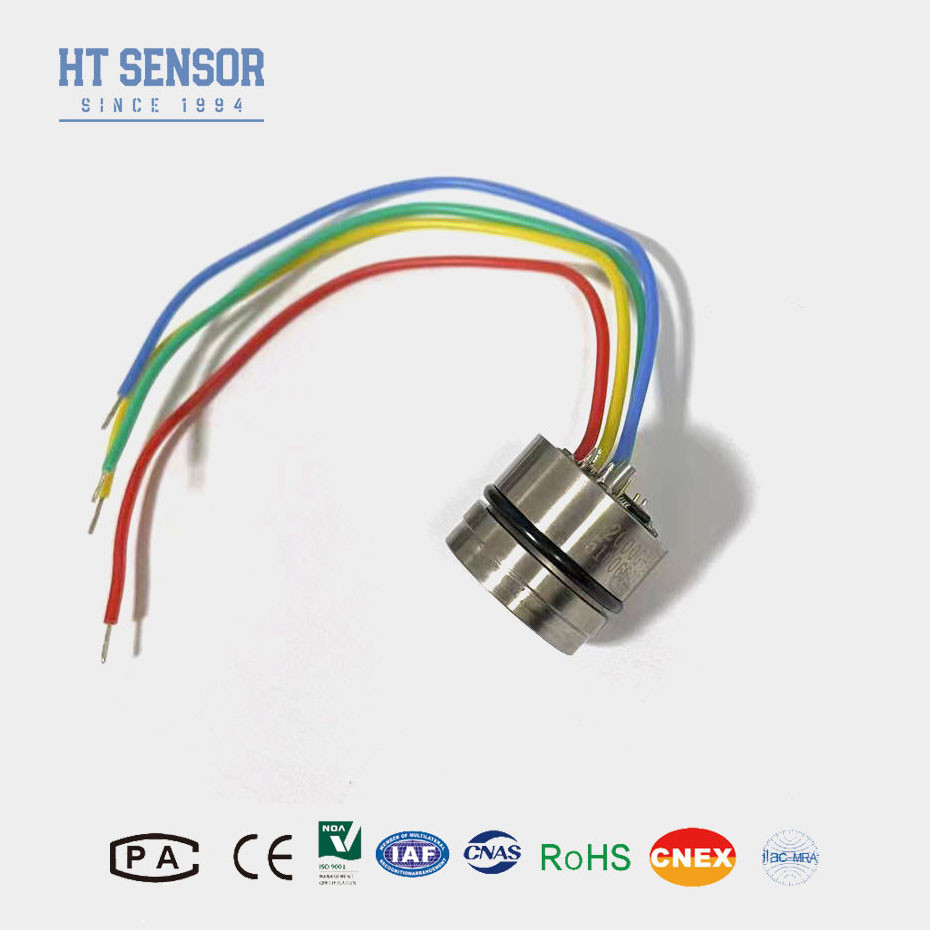

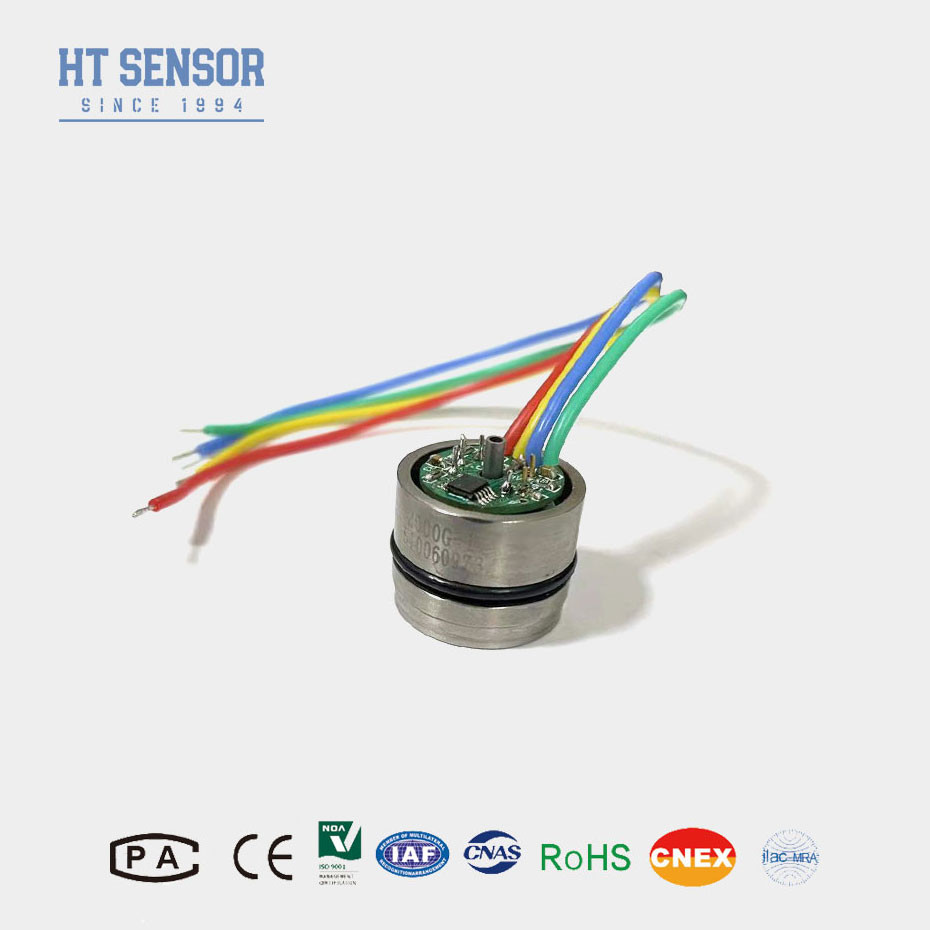

19 mm 1,5 mA Diffuse Silicon Pressure Sensor Piezoresistive Drukomvormer
Product Details
| Materiaal: | 316L | Min bereik: | -100Kpa |
|---|---|---|---|
| Max Range: | 60MPa | Aanbod: | 1.5 mA |
| Output: | 100mv+-30mv | verkiesbaar: | vierkleurige siliconen draad of vergulde pin |
| Model: | HT19 | Hoog: | 12 mm |
| Olie: | diffusiesilicium | Draad: | - Nee, niet echt. |
| Markeren |
Piezoresistieve silicondruksensoren,1.5mA siliconen druksensor,19 mm siliconen druk sensor |
||
Product Description
19 mm diffuse silicon druk sensor piezoresistive druk sensor
Inleiding van de siliciumdruksensor:
HT19 piezoresistieve siliciumdruk sensor, het belangrijkste onderdeel is een hoogstabiel diffus silicium sensor element.Het sensorenpakket maakt gebruik van siliconen olie om druk over te brengen van een 316L roestvrijstalen diafragma naar het sensorelementDe piezoresistive druksensor gebruikt een internationale geavanceerde silicon drukchip met hoge stabiliteit en hoge precisie, gebruikt een sinterbasis met een geoptimaliseerd spanningsontwerp en wordt geproduceerd door SMT.,Gouddraadbinding, diafragma lassen, hoge vacuüm olie, druk cyclus stressverlichting, hoge temperatuur veroudering, temperatuur compensatie en andere processen.productie-ervaring en technologische innovatie, de producten hebben een uitstekende stabiliteit en prestaties, en worden algemeen erkend door gebruikers.
Productkenmerken vaneen siliconen druksensor:
• Robuust, geïsoleerd roestvrij stalen pakket
• Kleine grootte
• Betrouwbare halfgeleidertechnologie
• Kalibreerd en temperatuurscompensatie
• Absolute en meetdrukken
• Vacuümcompatibele, geïsoleerde sensoren
• Lage kosten
Toepassingenmet een breedte van niet meer dan 10 mm,:
2.Procesbesturingssystemen
3.Industriële automatisering en stroomregeling
4. Drukkalibratoren
Elektrische gegevens van siliciumdruksensor
Voorraad:1.5mADC Inputimpedantie:3KΩ~6KΩ
Uitgangsimpedantie:2.5KΩ~6KΩ Isolatieweerstand:≥100MΩ/50VDC
Isolatiespanning: 500 VAC tussen de behuizing en de elektrische aansluiting zal geen schade veroorzaken
Medium compatibel: vloeibare, gascompatibel met 316L roestvrij staal
Prestatiespecificatie van de siliciumdruksensor
| Parameters |
Het bereik: 0~10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 700KPa, 1MPa, 2MPa,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Typisch | Max, ik ben er klaar voor. | Eenheden | ||
| Niet-lineaire druk |
±0.15 |
±0.3 | % F.S. | |
| Drukherhaalbaarheid en hysteresis | 0.02 | 0.05 | % F.S. | |
| Nul uitslag | 0 ± 1 | 0 ± 2 | mV | |
| Span-uitgang | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV |
| ≥ 35 KPa | 100 ± 10 | 100 ± 30 | mV | |
| Temperatuurfout-nul | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ±0.5 | ± 1 | % F.S. | |
| Temperatuurfout-span | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ±0.5 | ± 1 | % F.S. | |
| Bewijsdruk | 3x Nominale bereik of 120 MPa, indien deze kleiner is | - Ja. - Ja. | ||
| Werktemperatuurbereik | -20 tot 80 | °C | ||
| Gecompenseerd temperatuurbereik | 0~70, 0~50 ((bereik≤20KPa) | °C | ||
| Temperatuurbereik voor opslag | -40 tot 125 | °C | ||
Toelichting:Bovenstaande parameter onder voorwaarde:Verdracht: 1,5mA Temperatuur: 25°C
Afmeting
Opmerking:
Gebruik deze producten NIET als veiligheid of noodstop.
In de eerste plaats is het van belang dat de
Het product kan leiden tot lichamelijk letsel.
FQA:
1.V: Wat zijn de kenmerken van uw druksensor?
A: Hoge precisie, duurzaamheid en uitstekende prestaties.
2.V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten aanpassen aan specifieke behoeften.
3.V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen tot 30.000 druksensoren per maand produceren, dus we zijn volledig in staat om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen
4.V: Wat is de typische levertijd?
A: 5 tot 8 werkdagen voor standaardmodellen.
