19 mm 1.5mA 100mv Diffuse Silicon Pressure Sensor Piezoresistive drukomvormer
Product Details
| Materiaal: | 316L | Min bereik: | -100Kpa |
|---|---|---|---|
| Max Range: | 60MPa | Aanbod: | 1.5 mA |
| Output: | 100mv+-30mv | verkiesbaar: | vierkleurige siliconen draad of vergulde pin |
| Model: | HT19 | Hoog: | 12 mm |
| Olie: | diffusiesilicium | Draad: | - Nee, niet echt. |
| Markeren |
Diffuse siliciumdruksensor,1.5mA siliconen druksensor,19 mm piezoresistieve drukomvormer |
||
Product Description

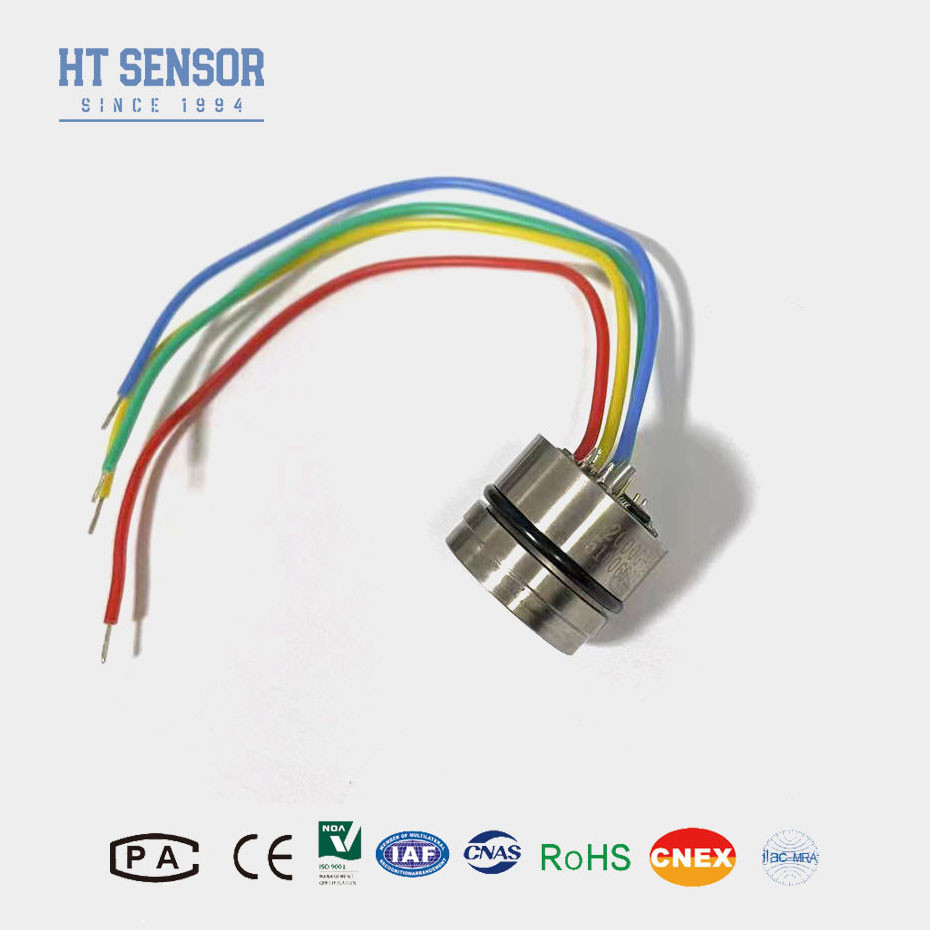

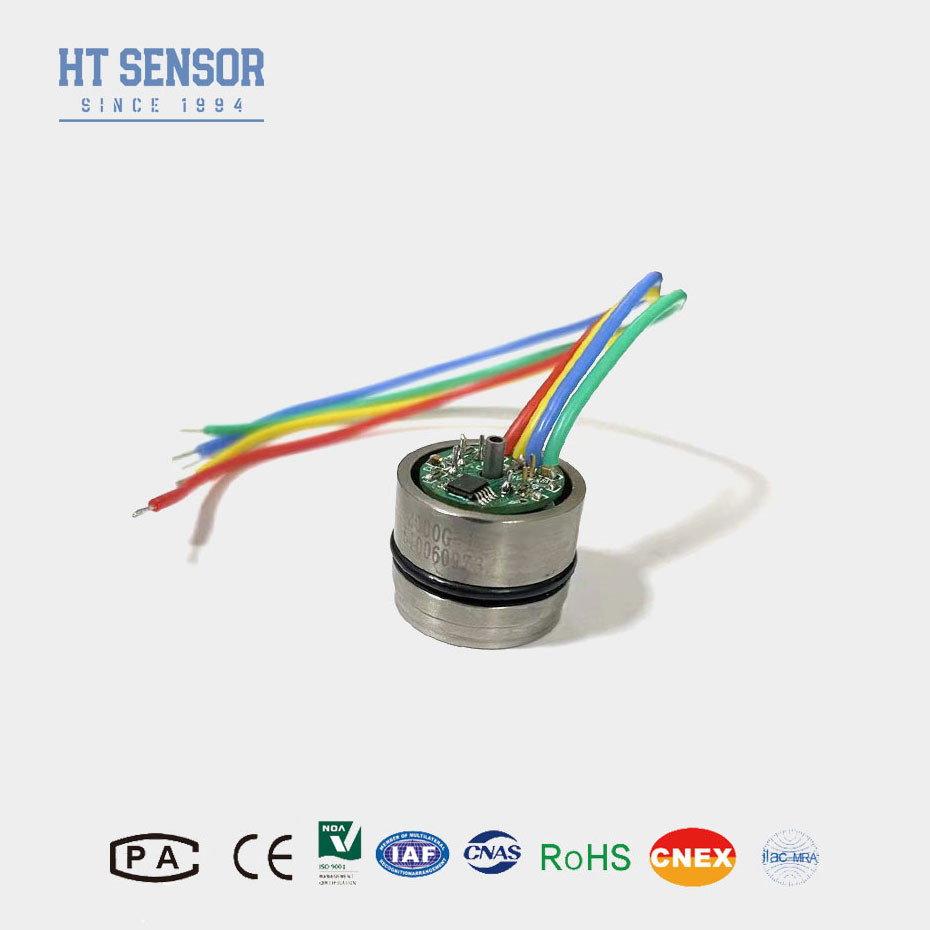

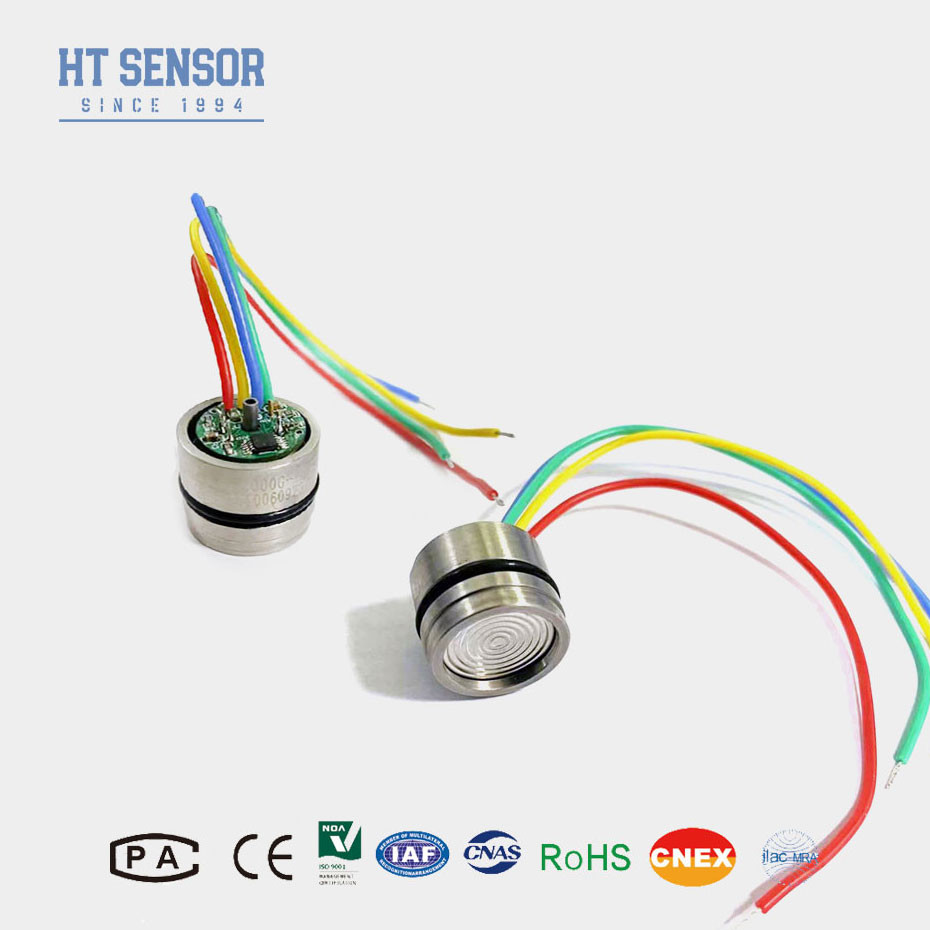

19 mm diffuse silicon druk sensor piezoresistive druk sensor
Inleiding van de siliciumdruksensor:
HT19 piezoresistieve siliciumdruk sensor, het belangrijkste onderdeel is een hoogstabiel diffus silicium sensor element.Het sensorenpakket maakt gebruik van siliconen olie om druk over te brengen van een 316L roestvrijstalen diafragma naar het sensorelement. Ze zijn voorzien van een verscheidenheid aan drukverbindingen om gebruik in een breed scala van OEM (Original Equipment Manufacturer) apparatuur.druk sensor voor gebruik in een breed scala van druk sensing
toepassingen waarbij corrosieve vloeistoffen of gassen worden gecontroleerd.
Productkenmerken vaneen siliconen druksensor:
•Kleine afmetingen
• Betrouwbare halfgeleidertechnologie
• Kalibreerd en temperatuurscompensatie
• Absolute en meetdrukken
• Vacuümcompatibele, geïsoleerde sensoren
• Lage kosten
Toepassingenmet een breedte van niet meer dan 10 mm,:
2.Procesbesturingssystemen
3.Industriële automatisering en stroomregeling
4. Drukkalibratoren
Elektrische gegevens van siliciumdruksensor
Voorraad:1.5mADC Inputimpedantie:3KΩ~6KΩ
Uitgangsimpedantie:2.5KΩ~6KΩ Isolatieweerstand:≥100MΩ/50VDC
Isolatiespanning: 500 VAC tussen de behuizing en de elektrische aansluiting zal geen schade veroorzaken
Medium compatibel: vloeibare, gascompatibel met 316L roestvrij staal
Prestatiespecificatie van de siliciumdruksensor
| Parameters |
Het bereik: 0~10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 700KPa, 1MPa, 2MPa,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Typisch | Max, ik ben er klaar voor. | Eenheden | ||
| Niet-lineaire druk |
±0.15 |
±0.3 | % F.S. | |
| Drukherhaalbaarheid en hysteresis | 0.02 | 0.05 | % F.S. | |
| Nul uitslag | 0 ± 1 | 0 ± 2 | mV | |
| Span-uitgang | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV |
| ≥ 35 KPa | 100 ± 10 | 100 ± 30 | mV | |
| Temperatuurfout-nul | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ±0.5 | ± 1 | % F.S. | |
| Temperatuurfout-span | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ±0.5 | ± 1 | % F.S. | |
| Bewijsdruk | 3x Nominale bereik of 120 MPa, indien deze kleiner is | - Ja. - Ja. | ||
| Werktemperatuurbereik | -20 tot 80 | °C | ||
| Gecompenseerd temperatuurbereik | 0~70, 0~50 ((bereik≤20KPa) | °C | ||
| Temperatuurbereik voor opslag | -40 tot 125 | °C | ||
Toelichting:Bovenstaande parameter onder voorwaarde:Verdracht: 1,5mA Temperatuur: 25°C
Afmeting
FQA:
1Wat is een druksensor?
Een druksensor is een apparaat dat de druk van gassen of vloeistoffen meet.Het omzet de fysieke druk in een elektrisch signaal dat kan worden gelezen en verwerkt door besturingssystemen of monitoringsapparatuur.
2Hoe werkt een druksensor?
Druksensoren werken met behulp van verschillende technologieën, zoals piezoresistive, capacitieve of piezo-elektrische elementen, om drukveranderingen te detecteren.het veroorzaakt een verandering in de fysische eigenschappen van het sensorelement, dat vervolgens wordt omgezet in een elektrisch signaal dat evenredig is met de druk.
3Wat zijn de soorten druksensoren?
Piezoresistieve druksensoren: gebruik het piezoresistieve effect in materialen zoals silicium om de druk te meten.
Capacitieve druksensoren: ze meten veranderingen in capaciteit veroorzaakt door de vervorming van een diafragma onder druk.
Piezo-elektrische druksensoren: gebruik materialen die een elektrische lading genereren als reactie op toegepaste mechanische spanning.
Optische druksensoren: gebruik maken van lichtmodulatie om drukveranderingen te meten.
Resonante druksensoren: druk meten door veranderingen in de resonantiefrequentie van een sensorelement te detecteren.
4Wat is het verschil tussen absolute, meet- en differentialdruksensoren?
Absolute druksensoren: meten van de druk ten opzichte van een perfect vacuüm.
Gewichtsdruksensoren: druk meten ten opzichte van de atmosferische druk.
Differentiële druksensoren: meet het verschil tussen twee drukpunten.
5Welke factoren moet ik in overweging nemen bij de keuze van een druksensor?
