19 mm diffuse silicon druk sensor piezoresistive drukomvormer voor industriële
Product Details
| Materiaal: | 316L | Min bereik: | -100Kpa |
|---|---|---|---|
| Max Range: | 60MPa | Aanbod: | 1.5 mA |
| Output: | 100mv+-30mv | verkiesbaar: | vierkleurige siliconen draad of vergulde pin |
| Model: | HT19 | Hoog: | 12 mm |
| Olie: | diffusiesilicium | Draad: | - Nee, niet echt. |
| Markeren |
Industriële siliciumdruksensoren,Piezoresistieve silicondruksensoren,19 mm siliconen druk sensor |
||
Product Description

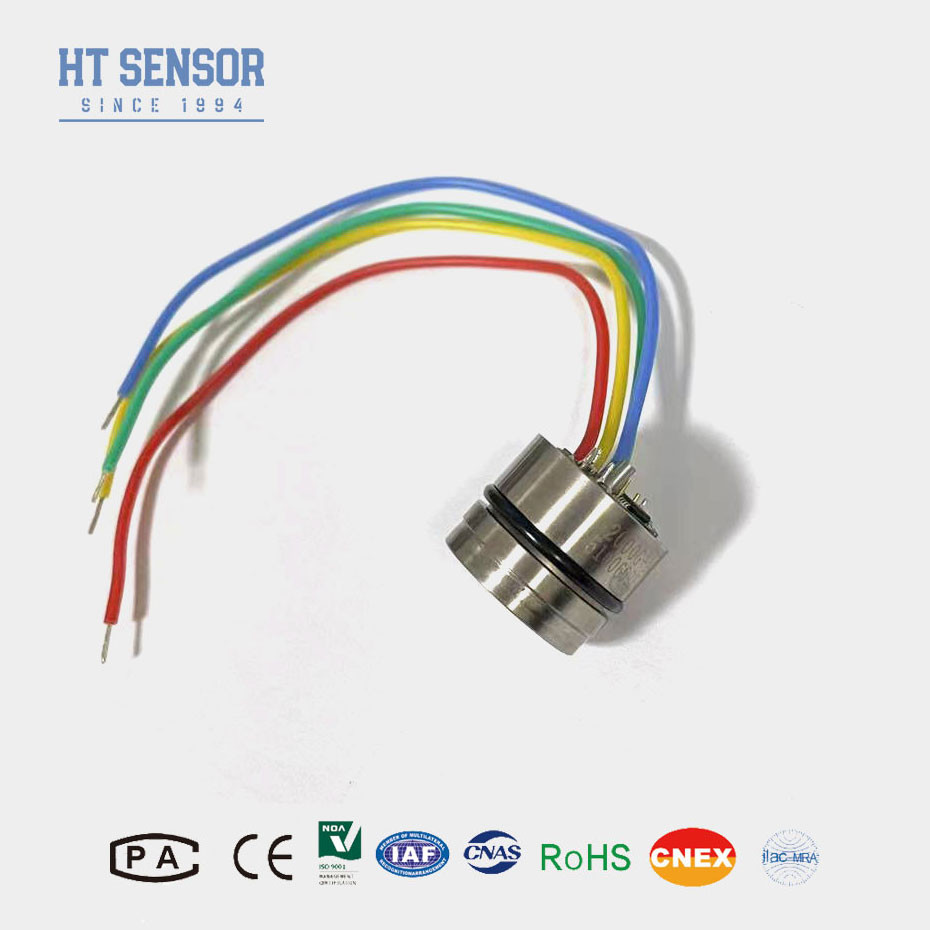

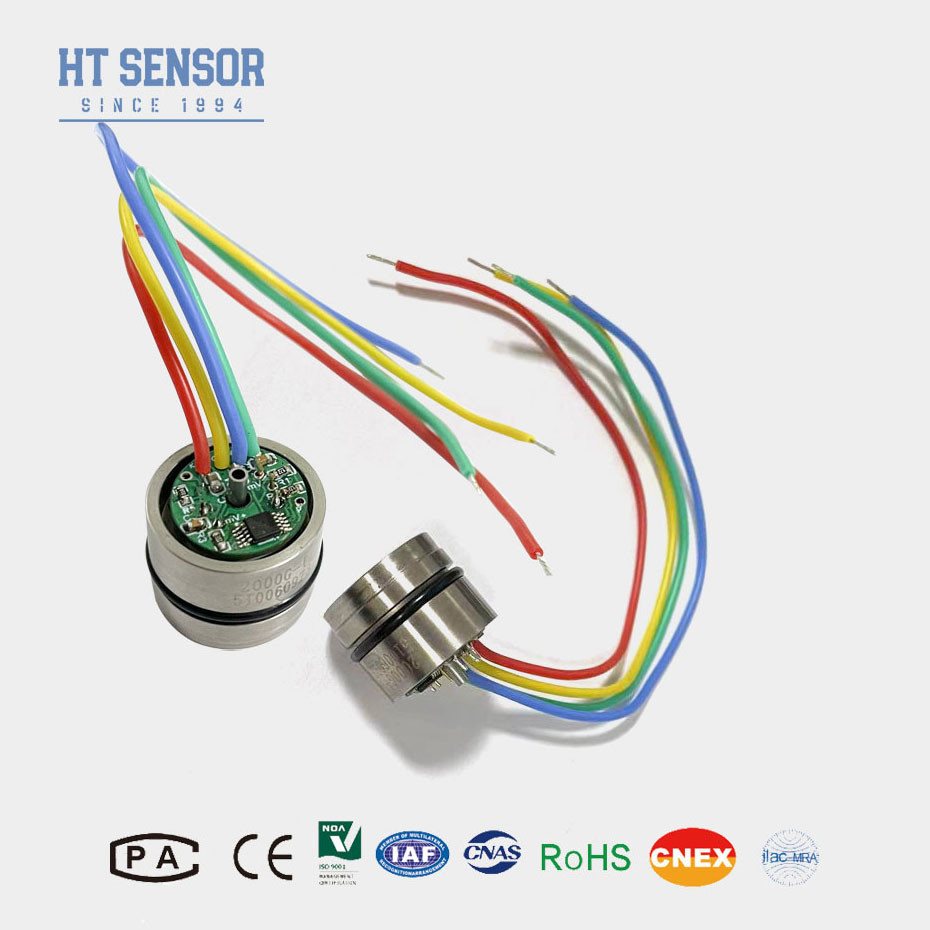

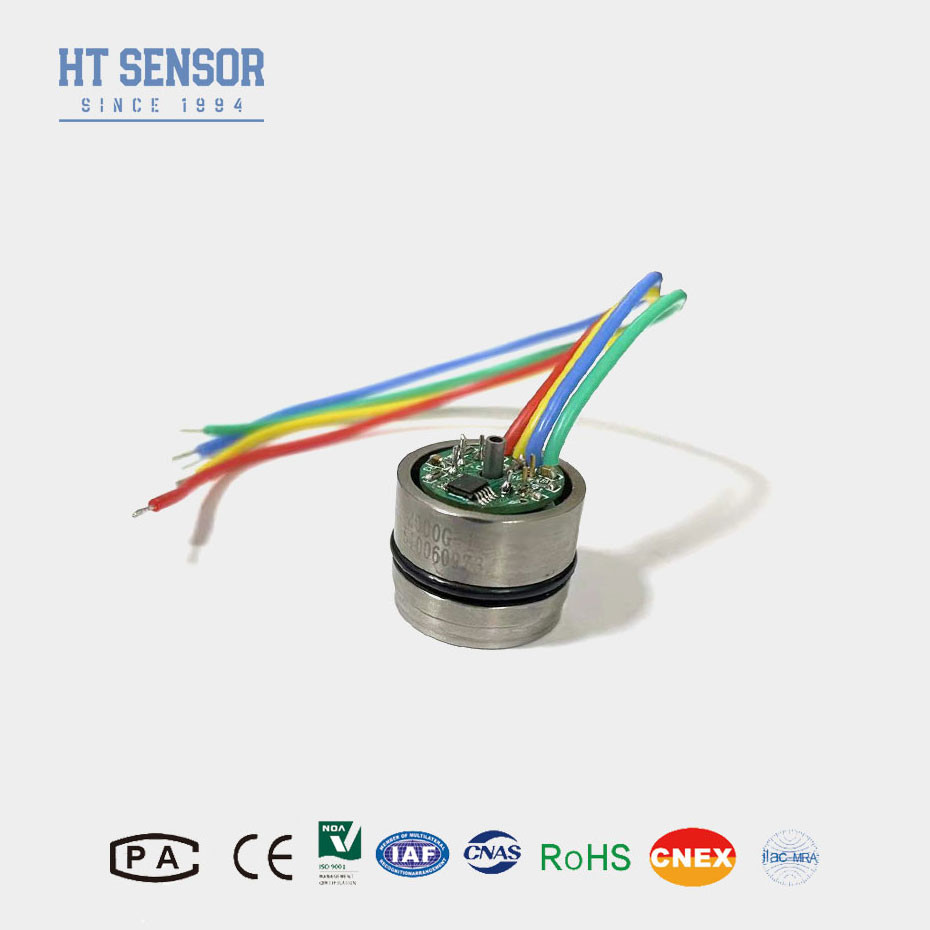

19 mm diffuse silicon druk sensor piezoresistive druk sensor
Inleiding van de siliciumdruksensor:
HT19 piezoresistieve siliciumdruk sensor, het belangrijkste onderdeel is een hoogstabiel diffus silicium sensor element.Het sensorenpakket maakt gebruik van siliconen olie om druk over te brengen van een 316L roestvrijstalen diafragma naar het sensorelement. Ze zijn voorzien van een verscheidenheid aan drukverbindingen om gebruik in een breed scala van OEM (Original Equipment Manufacturer) apparatuur.druk sensor voor gebruik in een breed scala van druk sensing
toepassingen waarbij corrosieve vloeistoffen of gassen worden gecontroleerd.
Productkenmerken vaneen siliconen druksensor:
- Breed meetbereik: 0~10KPa~100MPa
- Full316LSS, voltitanium of Hastelloy diafragma
- O-ring bevestiging
- Hoge nauwkeurigheid en stabiliteit
Toepassingen met een breedte van niet meer dan 10 mm,:
- Industriële controles
- Procesbesturingssystemen
- Industriële automatisering en stroomregeling
- met een vermogen van niet meer dan 50 W
Elektrische gegevens van siliciumdruksensor
Voorraad:1.5mADC Inputimpedantie:3KΩ~6KΩ
Uitgangsimpedantie:2.5KΩ~6KΩ Isolatieweerstand:≥100MΩ/50VDC
Isolatiespanning: 500 VAC tussen de behuizing en de elektrische aansluiting zal geen schade veroorzaken
Medium compatibel: vloeibare, gascompatibel met 316L roestvrij staal
Prestatiespecificatie van de siliciumdruksensor
| Parameters |
Het bereik: 0~10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 700KPa, 1MPa, 2MPa,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Typisch | Max, ik ben er klaar voor. | Eenheden | ||
| Niet-lineaire druk |
±0.15 |
±0.3 | % F.S. | |
| Drukherhaalbaarheid en hysteresis | 0.02 | 0.05 | % F.S. | |
| Nul uitslag | 0 ± 1 | 0 ± 2 | mV | |
| Span-uitgang | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV |
| ≥ 35 KPa | 100 ± 10 | 100 ± 30 | mV | |
| Temperatuurfout-nul | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ±0.5 | ± 1 | % F.S. | |
| Temperatuurfout-span | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ±0.5 | ± 1 | % F.S. | |
| Bewijsdruk | 3x Nominale bereik of 120 MPa, indien deze kleiner is | - Ja. - Ja. | ||
| Werktemperatuurbereik | -20 tot 80 | °C | ||
| Gecompenseerd temperatuurbereik | 0~70, 0~50 ((bereik≤20KPa) | °C | ||
| Temperatuurbereik voor opslag | -40 tot 125 | °C | ||
Toelichting:Bovenstaande parameter onder voorwaarde:Verdracht: 1,5mA Temperatuur: 25°C
Afmeting
FQA:
1.V: Wat zijn de kenmerken van uw druksensor?
A: Hoge precisie, duurzaamheid en uitstekende prestaties.
2.V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten aanpassen aan specifieke behoeften.
3.V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen tot 30.000 druksensoren per maand produceren, dus we zijn volledig in staat om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen
4.V: Wat is de typische levertijd?
A: 5 tot 8 werkdagen voor standaardmodellen.
5.V: Hoe zijn de prijzen van de producten?
A: Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners
6.V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze garantie is 24 maanden na verzending, en onze after-sales zal reageren met uw vragen in 24 uur, afstandsopdracht door PC-netwerk is altijd beschikbaar.
