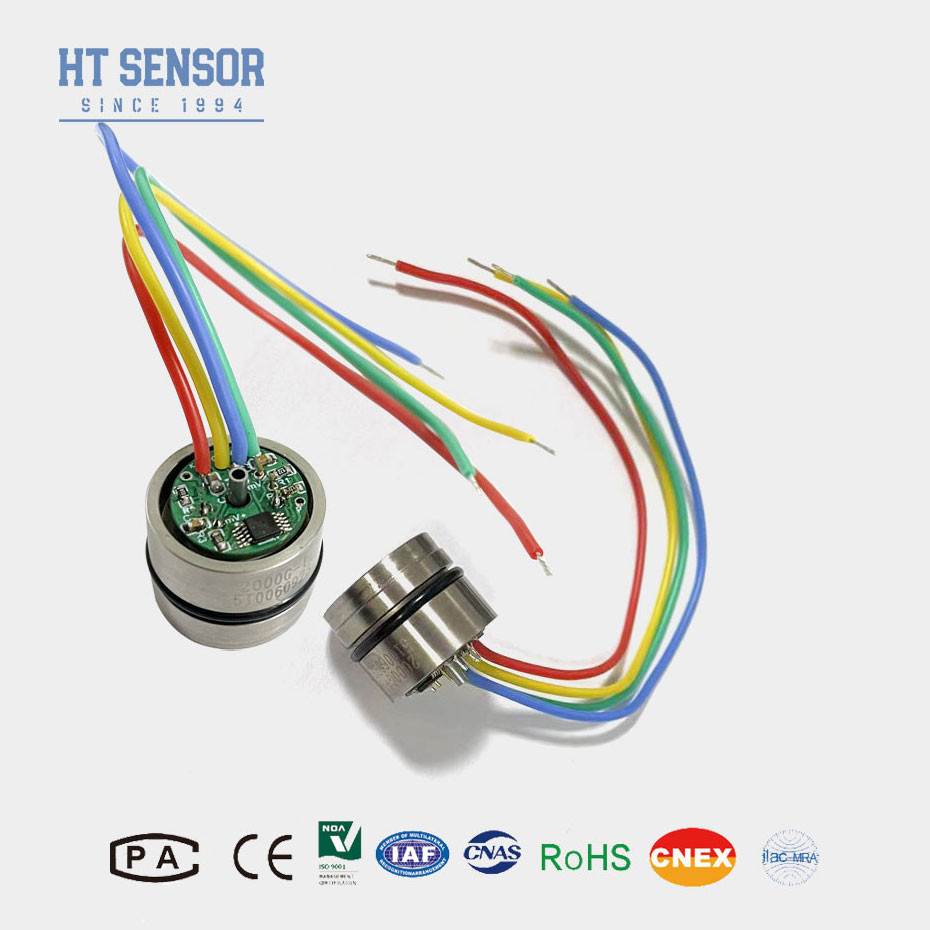

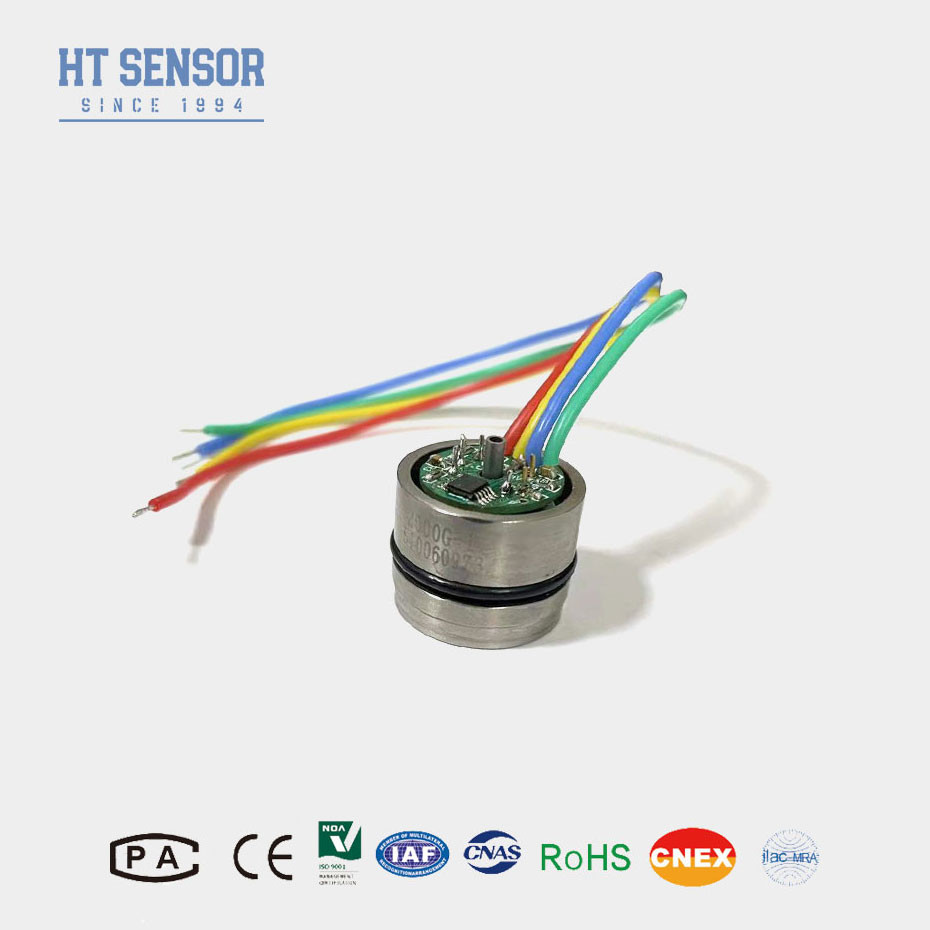

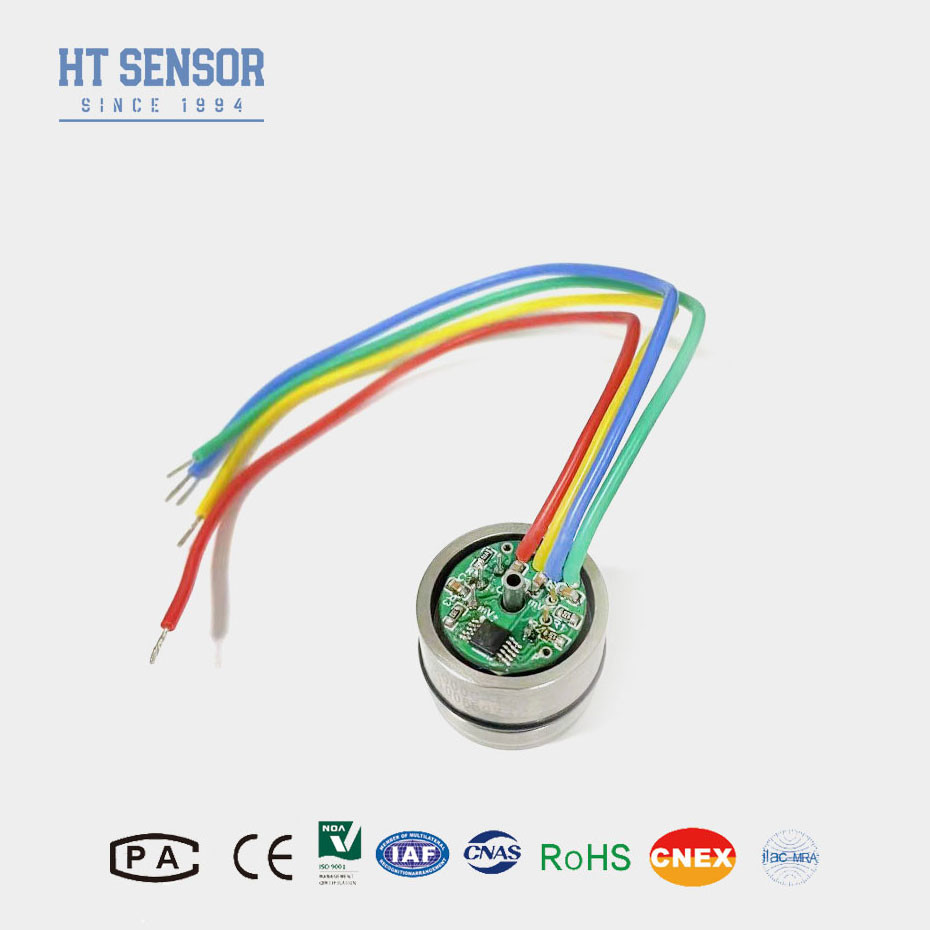

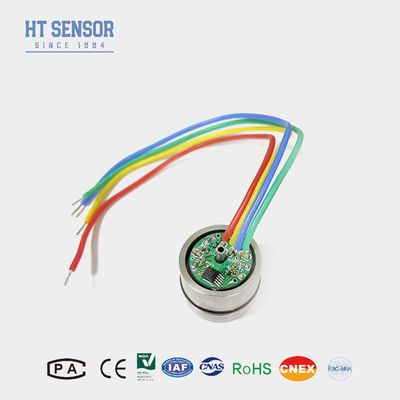

19 mm diffuse silicium piezoresistive druk sensor voor toepassingen met een bereik van -100kpa

Inleiding van de siliciumdruksensor:

HT19 piezoresistieve siliciumdruk sensor, het belangrijkste onderdeel is een hoogstabiel diffus silicium sensor element.Het sensorenpakket maakt gebruik van siliconen olie om druk over te brengen van een 316L roestvrijstalen diafragma naar het sensorelementDe piezoresistive druksensor gebruikt een internationale geavanceerde silicon drukchip met hoge stabiliteit en hoge precisie, gebruikt een sinterbasis met een geoptimaliseerd spanningsontwerp en wordt geproduceerd door SMT.,Gouddraadbinding, diafragma lassen, hoge vacuüm olie, druk cyclus stressverlichting, hoge temperatuur veroudering, temperatuur compensatie en andere processen.productie-ervaring en technologische innovatie, de producten hebben een uitstekende stabiliteit en prestaties, en worden algemeen erkend door gebruikers.

Elektrische gegevens van siliciumdruksensor

Voorraad:1.5mADC Inputimpedantie:3KΩ~6KΩ

Uitgangsimpedantie:2.5KΩ~6KΩ Isolatieweerstand:≥100MΩ/50VDC

Isolatiespanning: 500 VAC tussen de behuizing en de elektrische aansluiting zal geen schade veroorzaken

Medium compatibel: vloeibare, gascompatibel met 316L roestvrij staal

Prestatiespecificatie van de siliciumdruksensor

Toelichting:Bovenstaande parameter onder voorwaarde:Verdracht: 1,5mA Temperatuur: 25°C

Afmeting

Opmerking:

1Let tijdens de montage op de pasvorm tussen de kerngrootte en de zenderbehuising om de vereiste luchtdichtheid te bereiken

2. Zorg ervoor dat de behuizing tijdens de montage verticaal is uitgelijnd en oefen gelijkmatige druk uit om te voorkomen dat de compensatieplaat verstopt of beschadigd raakt.

3Als het meetmedium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), moeten bij de bestelling speciale instructies worden verstrekt.

4. Vermijd het drukken op het sensordiafragma met handen of scherpe voorwerpen om schade aan de kern te voorkomen als gevolg van deformatie of piercing van het diafragma.

5Houd de drukpoort van de drukmeterkern open voor de atmosfeer en vermijd het binnendringen van water, waterdamp of corrosieve stoffen in de negatieve drukkamer van de kern.

6Als er wijzigingen in de speldleidingen optreden, volgt u het etiket op de eigenlijke kern als referentie.

FQA:

1.V: Wat zijn de kenmerken van uw druksensor?
A: Hoge precisie, duurzaamheid en uitstekende prestaties.
2.V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten aanpassen aan specifieke behoeften.
3.V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen tot 30.000 druksensoren per maand produceren, dus we zijn volledig in staat om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen
4.V: Wat is de typische levertijd?
A: 5 tot 8 werkdagen voor standaardmodellen.
5.V: Hoe zijn de prijzen van de producten?
A: Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners
6.V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze garantie is 24 maanden na verzending, en onze after-sales zal reageren met uw vragen in 24 uur, afstandsopdracht door PC-netwerk is altijd beschikbaar.
