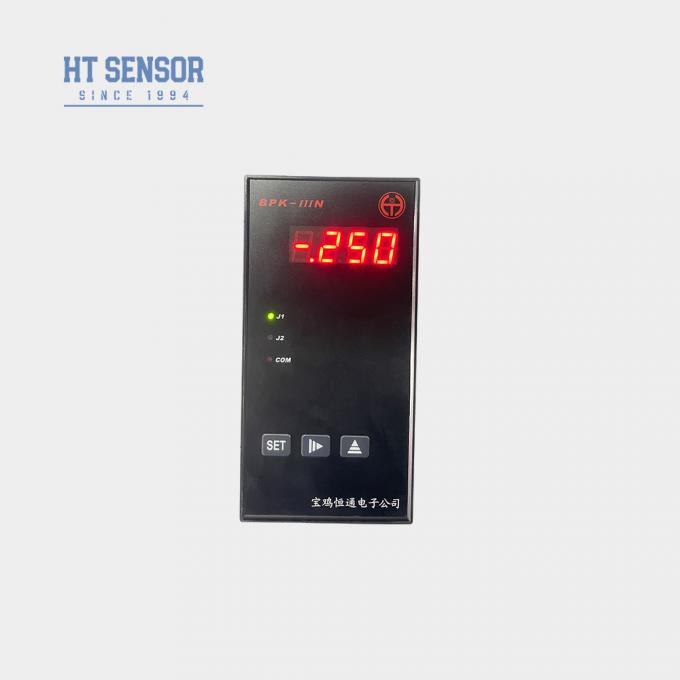

BPK-IIIN-drukmeter/schakelaar
Inleiding:
De BPK-III-serie controllers zijn uitgerust met display, controle en transmissie functies, en zijn op grote schaal gebruikt in verschillende automatische besturing toepassingen.
1. Ondersteuning voor een breed scala aan invoersignalen zoals RTDS, thermoparen of standaardsignalen (zie tabel).
2Geïsoleerde transmissie-uitgang met een resolutie van 12 bits, die aanpasbare bereikinstellingen mogelijk maakt.
3. Twee relais-uitgangen die hoge/lage, hoge/hoge-hoge of lage/lage alarmtypes ondersteunen.
Specificatie
1. Voedingsspanning: 220VAC(±10%);
2- Omgevingstemperatuur: 0 tot 50 °C; relatieve luchtvochtigheid: ≤ 85% Niet-corrosief gas;
3. Invoersignaal, weergaveomvang en relevante parameters: (zie tabel 1)
Tabel 1
| Invoersignaalcode |
Invoersignaal |
Afbeeldingsomvang |
Resolutie |
Precisie |
Inputimpedantie |
| 00 |
T TC |
0 tot 400 °C |
1oC |
00,2% |
100K. |
| 01 |
R TC |
0~1600oC |
1oC |
00,2% |
100K. |
| 02 |
J TC |
0~1200oC |
1oC |
00,2% |
100K. |
| 03 |
WRe3-WRe25 TC |
0~2300oC |
1oC |
00,2% |
100K. |
| 04 |
B TC |
350°C tot 1800°C |
1oC |
00,2% |
100K. |
| 05 |
S TC |
0~1600oC |
1oC |
00,2% |
100K. |
| 06 |
K TC |
0~1300oC |
1oC |
00,2% |
100K. |
| 07 |
E TC |
0~900oC |
1oC |
00,2% |
100K. |
| 08 |
Pt100 RTD |
-200 ~ 600 °C |
0.1 °C |
00,2% |
(0,2 mA) |
| 09 |
Cu50 RTD |
-50°C tot 150°C |
0.1 °C |
00,2% |
(0,2 mA) |
| 10 |
0~375Ω afstandsdruk |
De laagste en hoogste werkingssfeer kunnen worden ingesteld van -1999 tot 9999 |
Display scope is continu van -1999 tot 9999 met behulp van 16bit A/D sample |
00,2% |
(0,2 mA) |
| 11 |
0~75mV stroomverdeler |
00,1% |
100K. |
| 12 |
0 ~ 30 mV |
00,1% |
100K. |
| 13 |
0~5V standaardsignaal |
00,1% |
100K. |
| 14 |
1 tot 5 V standaardsignaal |
00,1% |
100K. |
| 15 |
0~10V standaardsignaal |
00,1% |
100K. |
| 16 |
0~10 mA standaardsignaal |
00,1% |
20Ω |
| 17 |
0~20 mA standaardsignaal |
00,1% |
20Ω |
| 18 |
Standaardsignaal van 4 tot 20 mA |
00,1% |
20Ω |
4.Analoogstroomuitgang en bijbehorende parameters: (zie tabel 2)
Tabel 2
| Uitgangssignaal verzenden |
Stroomopbrengst |
Uitvoeringsgebied |
Geïsoleerde spanning |
Max, ik ben er klaar voor.
resolutie |
Precisie |
Vervoervermogen |
Open-circuitspanning |
| 00 |
4 ~ 20 mA |
Gegevens binnen het bereik verzenden naar standaardstroomsignaal |
1500 V |
12 bits |
00,3% |
≤ 500Ω |
15V |
| 01 |
0 ~ 20 mA |
Dit product wordt alleen geproduceerd in 4 ~ 20mA of 0 ~ 20mA uitgangsstroomsignalen.het kan worden aangepast van de fabrikant of zelf verbonden 250 of 500 ohm weerstand voor 1 ~ 5V of 0 ~ 5V, 0 ~ 10V spanning en weerstand (opmerking: de nauwkeurigheid van de weerstand heeft een directe invloed op de nauwkeurigheid van de uitgangsspanning van de transmissie).
5.Relay uitgangscontactcapaciteitZie tabel 3.
Tabel 3
| |
250 V/120 V |
120V/48V |
< 48 V |
Levensduur van de relais |
| Airconditioning |
D.C. |
Airconditioning |
D.C. |
Airconditioning |
D.C. |
>100000 keer |
| Max. stroom (weerstandsbelasting) |
3A |
2A |
4A |
3A |
5A |
4A |
| Max. stroom (inductiebelasting) |
0.3A |
0.2A |
0.4A |
0.3A |
0.5A |
0.4A |
6E.externe DC24V/30mAHet kan stroom leveren aan de zender.
7Met.automatische temperatuurcompensatiefunctievoorsensor voor thermocouples.
8Met.ontkoppelingsbescherming.

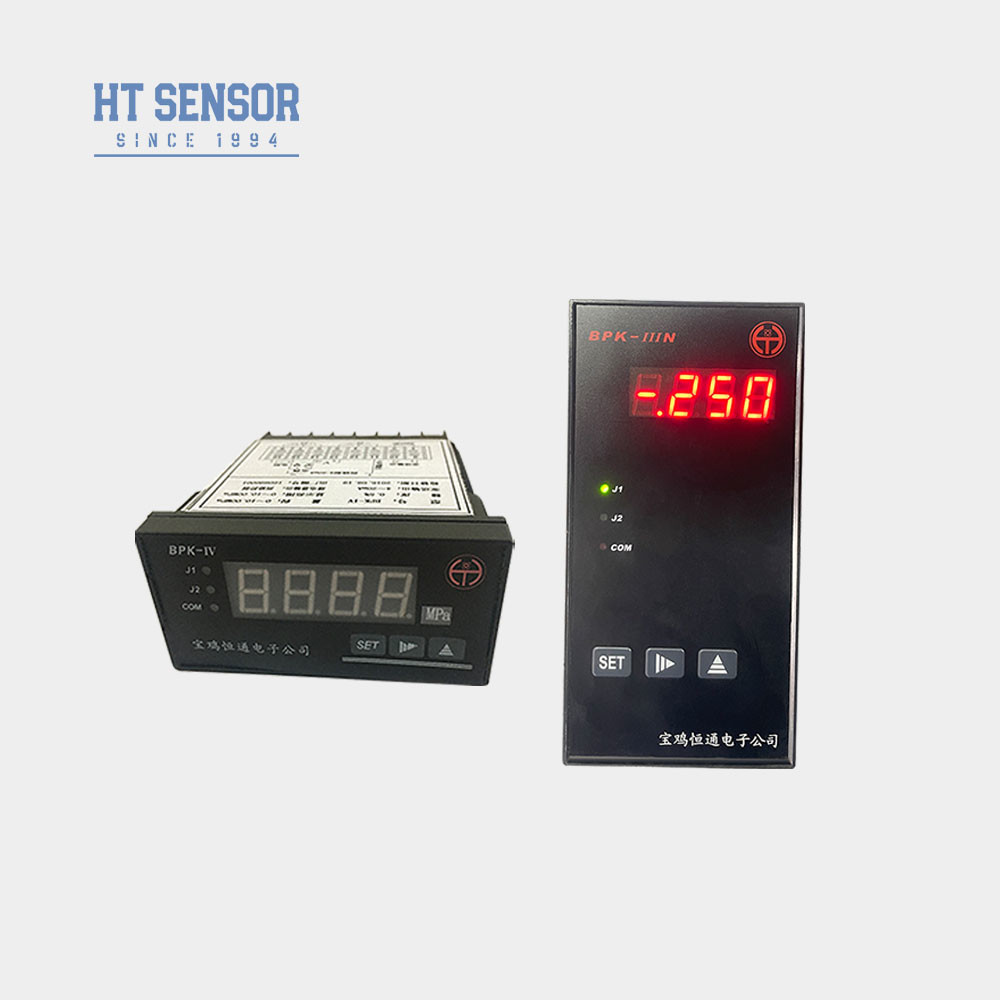

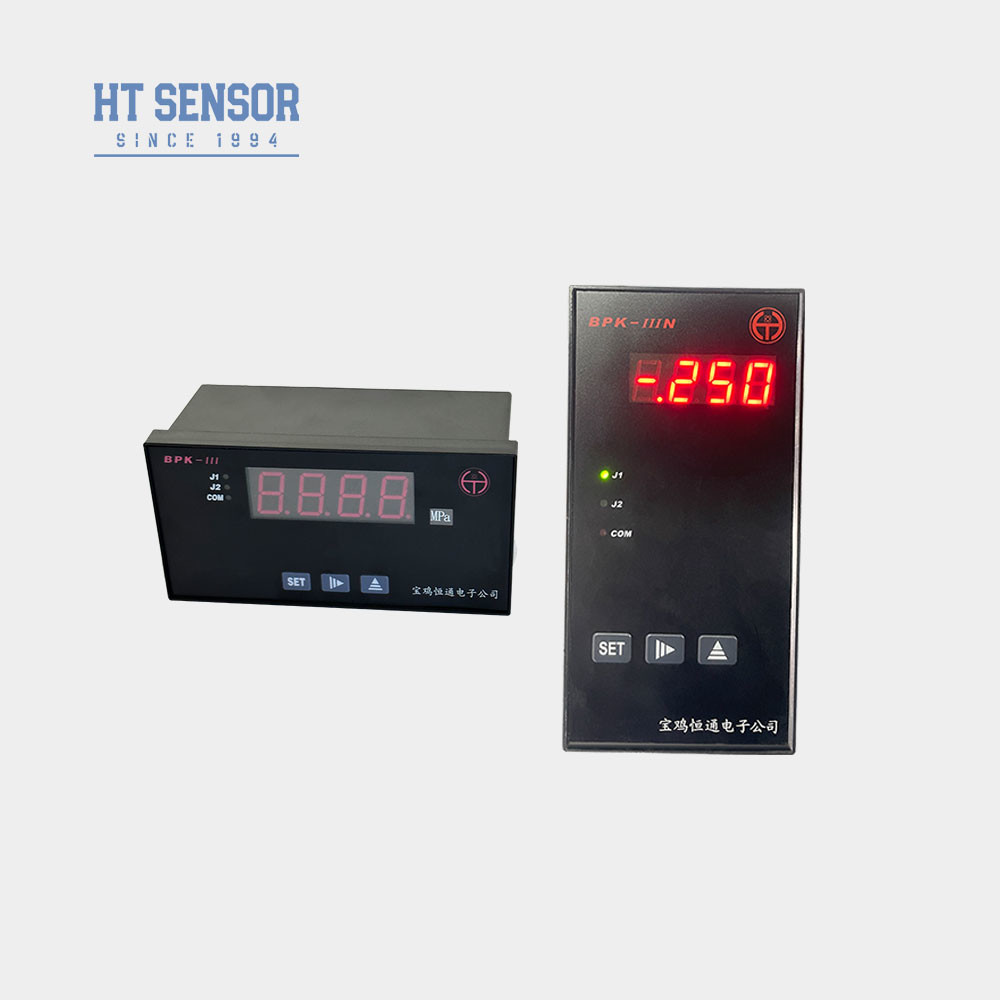

| Model |
Omvang van de contour |
Afmeting van het paneel ((mm)) |
Notitie |
| BPK-IIIS |
160×80×80 ((horizontaal)) |
152+0.8× 76+0.7 |
|
| BPK-IV |
96×48×112 (horizontaal) |
92+0.7×44+0.5 |
|
| BPK-IIIN |
80×160×80 (verticaal) |
76+0.7×152+0.8 |
|
| BPK-IIIN2 |
48×96×112 (verticaal) |
44+0.5× 92+0.7 |
|
| BPK-IIIF1 |
96×96×112 (vierkante) |
92+0.7× 92+0.7 |
|
| BPK-IIIF2 |
48×48×108 (vierkante) |
44+0.5×44+0.5 |
met J2alarmlamp zonder J2 relais |
| BPK-IIIF3 |
72x72x112 |
67+0.7× 67+0.7 |
|
Vragen:
1. V: Wat zijn de kenmerken van uw druk sensor zenders?
A: Onze druksensor-zenders worden gekenmerkt door hoge precisie, duurzaamheid en uitstekende prestaties, met de mogelijkheid tot aanpassing.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen via onze OEM- en ODM-diensten.
3V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten hebben de capaciteit om tot 30.000 druksensor-zenders per maand te produceren, zodat we grootschalige bestellingen kunnen vervullen.Het is raadzaam om vooraf contact op te nemen met ons verkoopteam voor een soepele productie- en leveringsschema..
4. V: Wat is de typische levertijd?
A: Standaardmodellen hebben meestal een levertijd van 5 tot 8 werkdagen, terwijl aangepaste producten kunnen variëren.
5. V: Hoe zijn de producten geprijsd?
A: We bieden concurrerende prijzen met kortingen voor bulkorders of langetermijnpartnerschappen.
6. V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze producten worden vanaf de verzenddatum voorzien van een garantie van 24 maanden, en onze after-sales service zorgt voor snelle reacties binnen 24 uur, samen met ondersteuning van instructies op afstand via het PC-netwerk.
