BP93420-IB Diffuse Silicon Pressure Sensor Hoge nauwkeurigheid Snelle reactietijden Druktransmitter

Basisinformatie
Plaats van herkomst: Baoji, China.
Merknaam: HT sensor
Certificering: CE,RoHs,ISO9001
Modelnummer: BP93420-IB
Min. bestelaantal: 1
Prijs: negotiable
Verpakking Details: Standaard exportpakket
Levertijd: 5-8 werkdagen
Betalingscondities: Western Union, L/C, T/T
Levering vermogen: 5000 stuks/maand
Gedetailleerde informatie
Model nr.: BP93420-IB Kracht: 5VDC /12-36VDC
Draad: G1/2, M20*1.5, 1/2NPT Langetermijnstabiliteit: +-0,2% F.S./Jaar ((Type.)
Huismateriaal: 316L of 304SS Druktype: Meting van de druk, absolute druk, verzegelde druk
Metingsmedium: Vloeibare lucht. waterolie Genauigheidsgraad: 00,5%, 0,25%
Drukbereik: -100kpa~0~5kpa...100MPa Uitgangssignaal: 4-20mA of RS485 Modobus
Markeren:

Hoog nauwkeurige drukzender

,

Diffuse siliciumdruksensor

,

Snel reactietijden Drukzender


Productomschrijving

BP93420-IB Diffuse Silicon Pressure Sensor Snelle reactietijden druk sensor


Introductie van de drukzender van diffus silicium:

   BP93420IB Diffuse siliciumdruktransmitters zijn een soort drukgevoelig apparaat dat gebruikmaakt van diffuse siliciumtechnologie om drukveranderingen te meten.Deze sensoren bestaan uit een dun silicium diafragma dat onder druk vervormt.Deze verandering van weerstand wordt vervolgens omgezet in een elektrisch signaal, dat kan worden verwerkt en geïnterpreteerd om de toegepaste druk te bepalen.Een van de belangrijkste voordelen van diffuse siliciumdruksensoren is hun hoge gevoeligheid en nauwkeurigheid bij de drukmetingZij kunnen subtiele drukveranderingen met nauwkeurigheid detecteren, waardoor zij geschikt zijn voor een breed scala aan toepassingen waar nauwkeurige drukbewaking essentieel is.

Productkenmerkenvan een druktransmittersensor:



1Hoge nauwkeurigheid: diffuse siliciumdruksensoren bieden een hoge nauwkeurigheid bij de drukmeting, waardoor nauwkeurige en betrouwbare resultaten worden gewaarborgd.

2Breed drukbereik: zij zijn toepasbaar op een breed drukbereik, waardoor zij geschikt zijn voor verschillende industriële en commerciële toepassingen.

3Snelle reactietijd: Deze sensoren hebben snelle reactievermogen, waardoor drukveranderingen in realtime kunnen worden vastgelegd en tijdig kunnen worden gereageerd op veranderingen.

4Compacte afmetingen: diffuse siliciumdruksensoren hebben doorgaans compacte afmetingen, waardoor ze gemakkelijk in verschillende systemen en toepassingen kunnen worden geïntegreerd.




Toepassingenvan een druktransmittersensor:



1.Drukmeting van niet-corrosieve gassen en vloeistoffen met 316L roestvrij staal

2. Toegepaste in de scheepvaart- en luchtvaartindustrie

3Gebruikt in industriële processen op locatie zoals aardolie, chemie, metallurgie, energieopwekking en hydrologie

4Gebruikt in hydraulische en pneumatische besturingssystemen

5Een breed bereik.




Prestatieparameters van de druksensor:



Meetbereik - 100kPa... 0kPa ~ 10kPa... 100MPa
Druktype Meting van de druk, absolute druk, verzegelde druk
Overbelasting ≤ 1,5 keer het nominale bereik
Precisiteit @ 25oC ±0,25% (typisch) ±0,5% (maximaal)
Herhaalbaarheid 00,1% FS
Hysteresis 00,1% FS
Langetermijnstabiliteit ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal)
Temperatuurverschuiving van het nulpunt ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa)
Temperatuurverschuiving op volle schaal ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa)
Compensatietemperatuur 0-70oC ((≤10mpa, aanpasbaar)
Werktemperatuur -20 °C tot 80 °C
Bergingstemperatuur -40°C tot 120°C
Vibratie 10 g,55 Hz ~ 2 kHz
Huismateriaal 304,316L
Materiaal van het diafragma 316L
Isolatieweerstand 100MΩ 100VDC
Explosiebestendige classificatie Ex db IIC T6 Gb
Beschermingscategorie IP65
O-ring zegel Fluorrubber
Gewicht ~ 0,15 kg

Uitgangssignaal Voedingsspanning Uitvoertype
4 tot en met 20 mA 12~30VDC 2/3/4 draad
0~10/20mA
3 draad
0/1 tot en met 5 V
0/1 ~ 10V
0.5 tot en met 4,5 V 5VDC

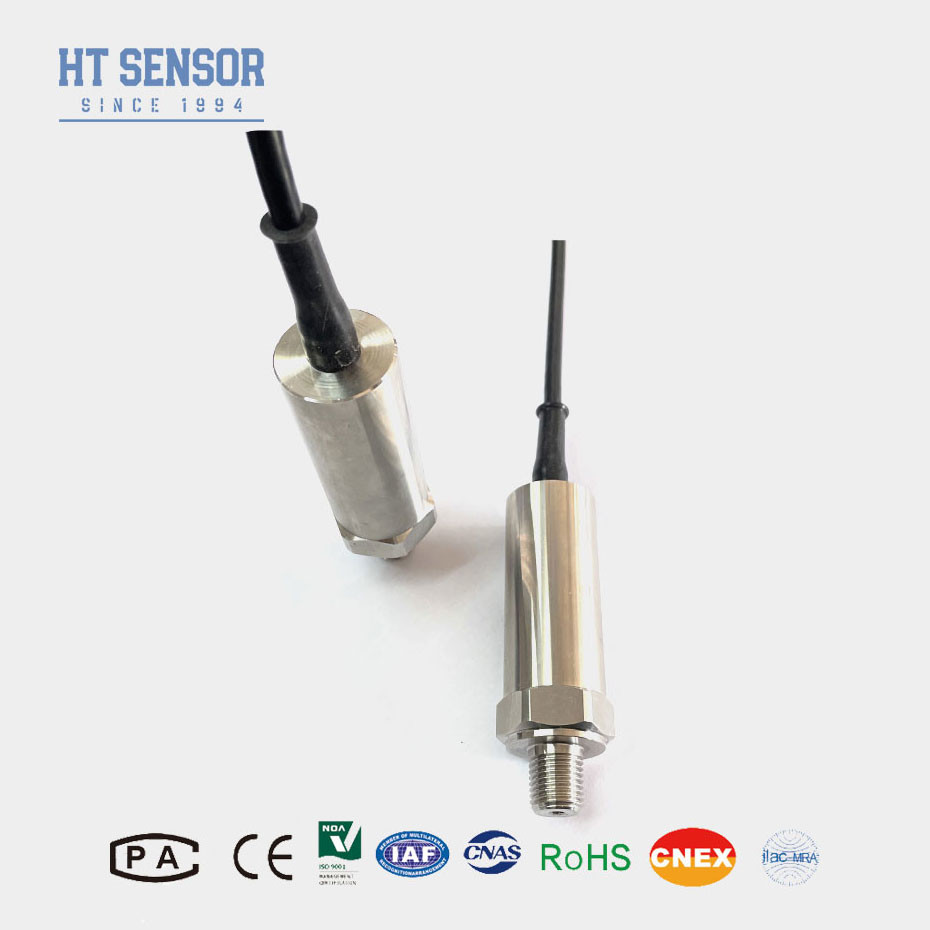

BP93420-IB Diffuse Silicon Pressure Sensor Hoge nauwkeurigheid Snelle reactietijden Druktransmitter 0

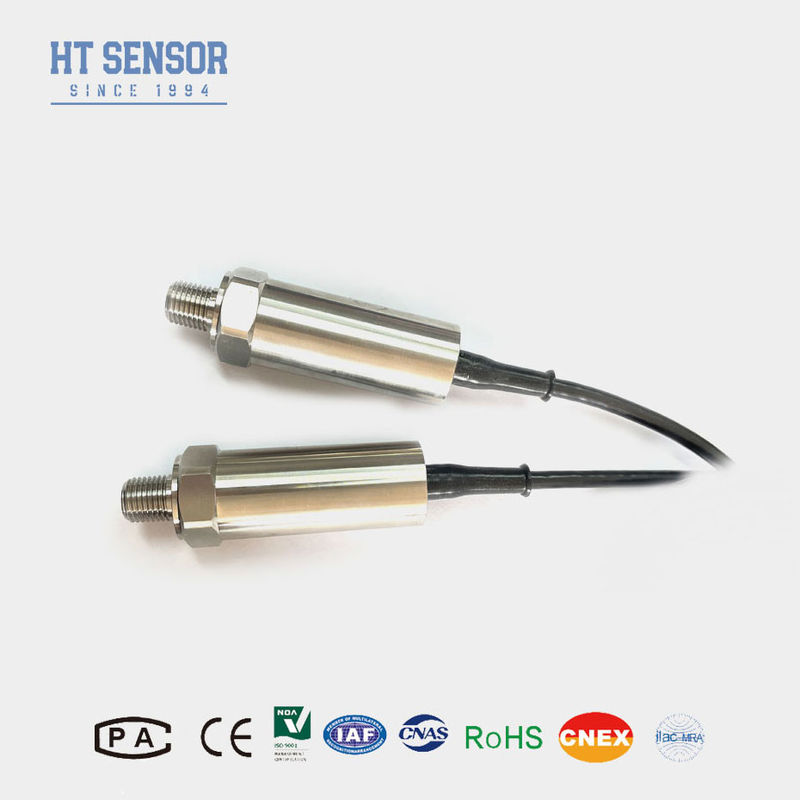

BP93420-IB Diffuse Silicon Pressure Sensor Hoge nauwkeurigheid Snelle reactietijden Druktransmitter 1

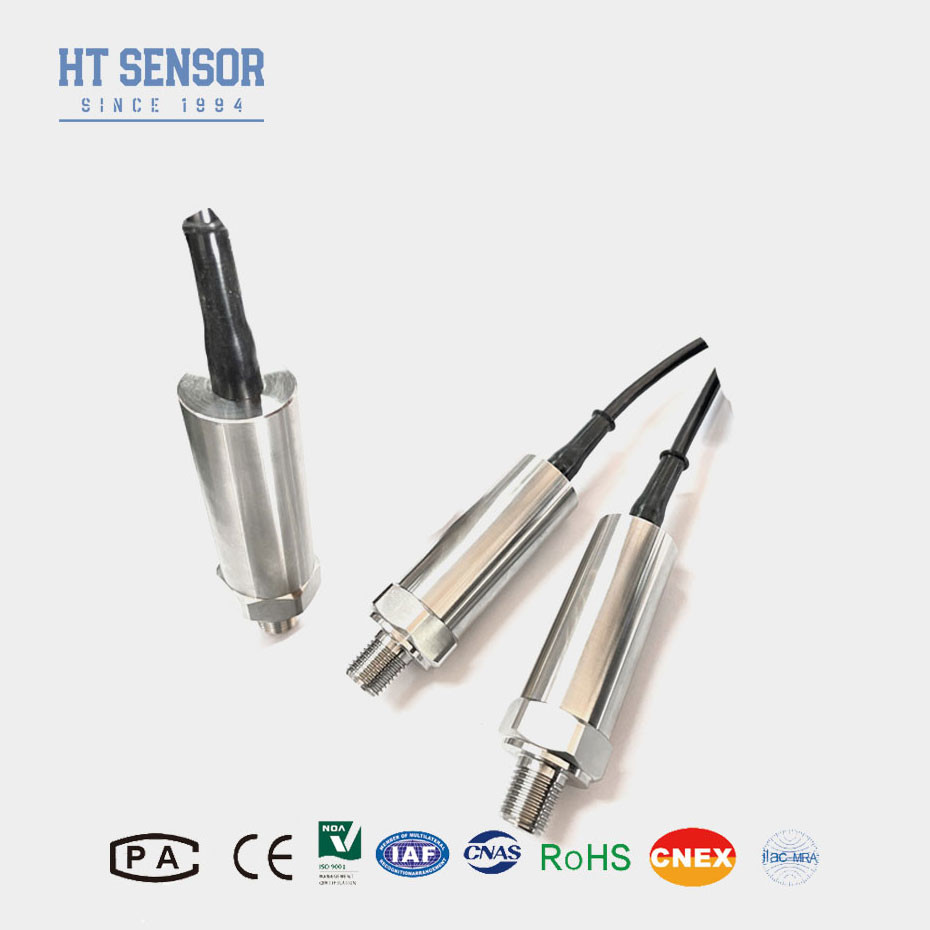

Hengtong 4-20mA Diffusion Oil Silicon Pressure Transmitter BP93420-IB



Hengtong 4-20mA Diffusion Oil Silicon Pressure Transmitter BP93420-IB


Bestelpunten van de drukzender

Bij het bestellen van een onderzeese vloeistofniveau zender, is het belangrijk om verschillende factoren te overwegen om ervoor te zorgen dat het geselecteerde product voldoet aan uw specifieke applicatie vereisten.Hier is een uitgebreide gids om u te helpen bij het bestelproces:



1. Identificeer de maximale en minimale vloeistofconcentraties die moeten worden gemeten. Zorg ervoor dat de door u geselecteerde zender nauwkeurig binnen dit bereik kan meten.
2- ervoor zorgen dat de in de zender gebruikte materialen (bijv. roestvrij staal, PVC, PTFE) compatibel zijn met de te meten vloeistof,Vooral als het gaat om corrosieve of agressieve stoffen.
3. Selecteer het juiste uitgangssignaal voor uw systeem, zoals 4-20mA, 0-5VDC, of digitale uitgangen zoals RS485 of Modbus, om de compatibiliteit met uw gegevensverwerving of besturingssystemen te waarborgen

4. Het nominale werktemperatuurbereik van O-ring van fluorrubber is -20°C~250°C. Wanneer de werktemperatuur van het product lager is dan -20°C, moet een EPDM O-type afdichtingsring worden gekozen.
5De standaard kabellengte is 1,5 m en er zijn drie soorten materialen om uit te kiezen.Als u een ander kabelmateriaal nodig heeft, vermeld het in het bestelformulier.
6In geval van sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of radiofrequente interferentie en andere speciale vereisten, informeer ons bedrijf en vermeld in de bestelling.



Hengtong 4-20mA Diffusion Oil Silicon Pressure Transmitter BP93420-IB
Bestelgids van de drukzender
BP93420XX Druktransmitter
  Code Ontwerp van de structuur
IB Algemene druktransmitter IX Toon druktransmitter
IE Schokbestendige luchtvaartdrukzender IIC/III Industrial General/ Display Druktransmitter
Indien Vochtdichte drukzender IIE/IIIE Algemene/displaydruktransmitter
IN Airconditioning speciale drukzender
IC Hoogtemperatuurdruktransmitter
IQ1/IQ2 Grote diafragma/hoogtemperatuurdruktransmitter
  Meetbereik -Nee.1. . .0~0.01...100 MPa
(0-X) Kpa of MPa X: geeft het werkelijke meetbereik aan
  Code Stroomvoorziening
D1 24VDC
D2 5VDC
D3 andere
  Code Uitgangssignaal
S1 4~20mADC S5 0~20mADC
S2 1 ~ 5VDC S6 0~10VDC
S3 0~5VDC S7 0.5~4.5VDC
S4 0~10mADC
  Code Drukverbinding
J1 M20x1.5
J2 G1/2
J3 G1/4
J4 7/16-20UNF
J5 andere
  Code Elektrische aansluiting
B1 Hirschmann
B2 PG7 Plug
B3 Afgesloten kabeluitgang
B4 2088 Industriële behuizing
B5 2088 Industriële behuizing met display
B6 andere
  Code Druktype
G Gewichtsdruk
Een Absolute druk
S Verzegelde referentiedruk


Vragen:
1V: Wat zijn de kenmerken van uw druksensor-zenders?
A: Hoge precisie, duurzaamheid en uitstekende prestaties.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen. We leveren OEM en ODM service.
3V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen maximaal 30.000 druksensor-zenders per maand produceren, zodat we volledig in staat zijn om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen.
4. V: Wat is de typische levertijd?
A: 5 tot 8 werkdagen voor standaardmodellen.

5V: Hoe verbetert digitale compensatie de prestaties van druktransmitters?
A: Digitale compensatie verbetert de nauwkeurigheid door het corrigeren van door temperatuur veroorzaakte fouten, niet-lineariteiten en sensorverschuivingen.verbetert de dynamische respons, en behoudt de kalibratie in de loop van de tijd, wat leidt tot betrouwbare en nauwkeurige metingen.

6Welke certificeringen hebben uw druktransmitters?
Onze druktransmitters voldoen aan verschillende internationale normen en certificeringen, waaronder CE, RoHS en ISO.Specifieke certificeringen kunnen worden verstrekt op basis van het productmodel en de toepassingsvereisten.
