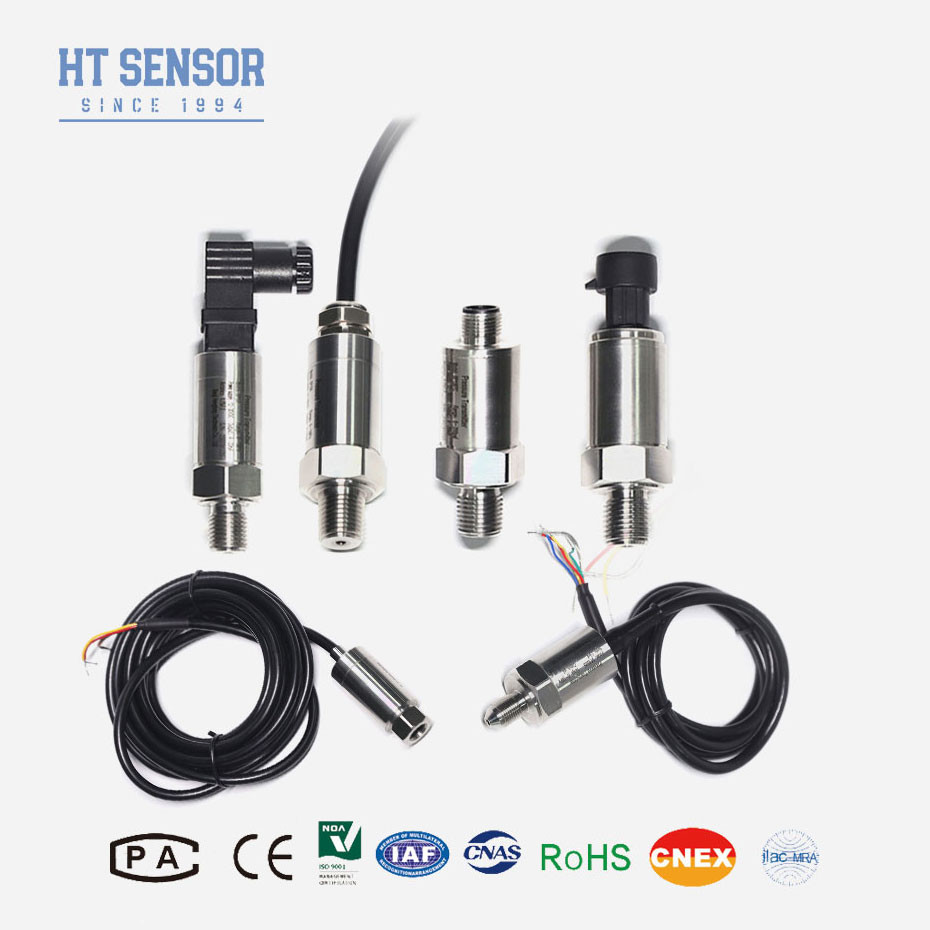

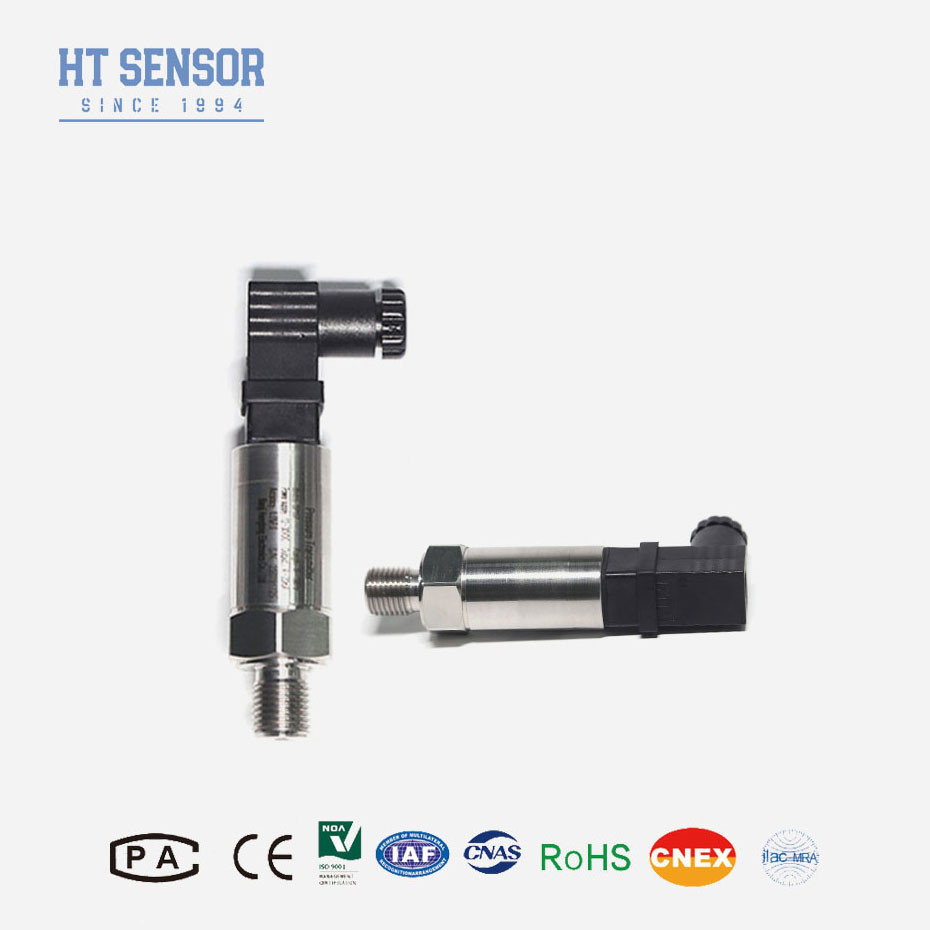

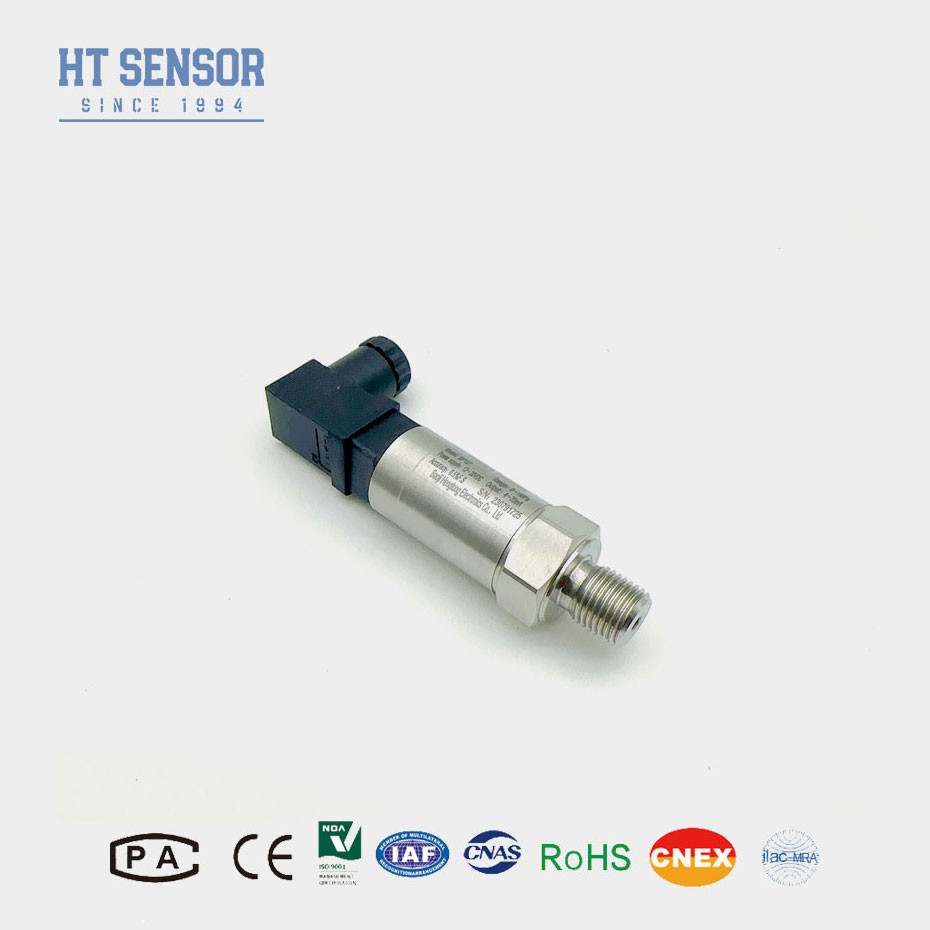

BP157 Piezoresistieve diffuse siliciumdrukzender
Inleiding:
De sensor bevat een dun siliciumdiafragma dat fungeert als sensorelement.piezoresistieve weerstanden worden in het siliciumdiafragma verspreidDeze weerstanden veranderen hun weerstand wanneer het diafragma onder druk vervormt.De vervorming veroorzaakt een verandering van de spanning op de piezoresistive elementenDe door de druk veroorzaakte spanning verandert de weerstand van de piezoresistive elementen in de Wheatstone brug.De spanning veroorzaakt door de druk verandert de weerstand van de piezoresistive elementen in de Wheatstone brug.De ruwe uitgang van de Wheatstone-brug is meestal zeer klein en moet versterkt worden.0-5VDC, of digitale output).
Productkenmerken:
Compact en robuust ontwerp
Anti-elektromagnetische interferentie.
Volledig gelast, afgesloten
IP65-bescherming
Meerdere uitgangssignalen
Robuuste bouw
Eenvoudige integratie
Toepassingen:
Compatibel met 316L roestvrij staal, niet-corrosieve gassen en vloeistoffen
Petrochemische en andere industriële sector
luchtcompressor, vacuümapparatuur
Hydraulische en pneumatische besturingssystemen
Prestatieparameters:
| Meetbereik |
- 100kPa~0kPa~10kPa... 10MPa |
| Druktype |
Meting van de druk, absolute druk, verzegelde druk |
| Overbelastingdruk |
≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25°C |
±0,25% (typisch), ±0,5% (maximaal) |
| Herhaalbaarheid en hysteresis |
0.02% F.S. (Type) 0.05% F.S. (Max.) |
| Langetermijnstabiliteit |
± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurfout - Nul |
± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Temperatuurfout -Span |
± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Compensatietemperatuur |
0-50°C ((<35KPa), 0-70°C ((standaard)) -20~80 ((aanpasbaar) |
| Werktemperatuur |
-20°C tot 80°C |
| Bergingstemperatuur |
-40°C tot 120°C |
| Huismateriaal |
304 SS |
| Materiaal van het diafragma |
316L SS |
| Isolatieweerstand |
100MΩ 100VDC |
| Explosiebestendige classificatie |
Ex db IIC T6 Gb |
| Beschermingscategorie |
IP65 |
| Afdichtmateriaal |
Fluorrubber of volledig gelaste afdichting |
| Gewicht |
~ 0,20 kg |
| Uitgangssignaal |
Voedingsspanning |
Uitvoertype |
| 4·20 mA |
12 ̊30VDC |
2/3/4 draad |
| 010/20mA |
3 draad
|
| 0/1 ¢5V |
| 0/110V |
| 0.5·4.5V |
5VDC |
Besteltips
1Bepaal het drukbereik: Identificeer het volledige drukbereik dat de zender moet meten.Zorg ervoor dat de door u geselecteerde zender nauwkeurig kan meten binnen dit bereik om fouten en mogelijke schade te voorkomen.
2. nauwkeurigheidsniveaus: begrijp de nauwkeurigheidsvereisten voor uw toepassing. verschillende zenders bieden verschillende niveaus van nauwkeurigheid, dus kies er een die voldoet aan uw specifieke behoeften aan nauwkeurige gegevens.
3. Montageopties: Identificeer hoe de zender in uw applicatie zal worden gemonteerd, of deze nu rechtstreeks moet worden gemonteerd, in een beugel moet worden gemonteerd of in een paneel moet worden geïntegreerd.
4Voor speciale eisen zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of radiofrequente interferentie, informeer ons bedrijf en specificeer ze in de bestelling.
5. Montageopties: Identificeer hoe de zender in uw applicatie zal worden gemonteerd, of deze nu rechtstreeks moet worden gemonteerd, in een beugel moet worden gemonteerd of in een paneel moet worden geïntegreerd.
Vragen:
Q: Bent u een fabrikant?
A: Ja, we zijn professionele sensor fabrikant meer dan 29 jaar!
K: Kun je OEM-service accepteren?
A: Ja, we accepteren OEM en ODM.
V: Mag ik uw distributeur zijn?
A: Ja, we zijn op zoek naar distributeurs in de overzeese markt.
V: Wat is uw doorlooptijd?
A: Normaal gesproken 3-5 dagen. Voor hoeveelheid boven 100pcs, hebben we extra 5-7 werkdagen nodig.
