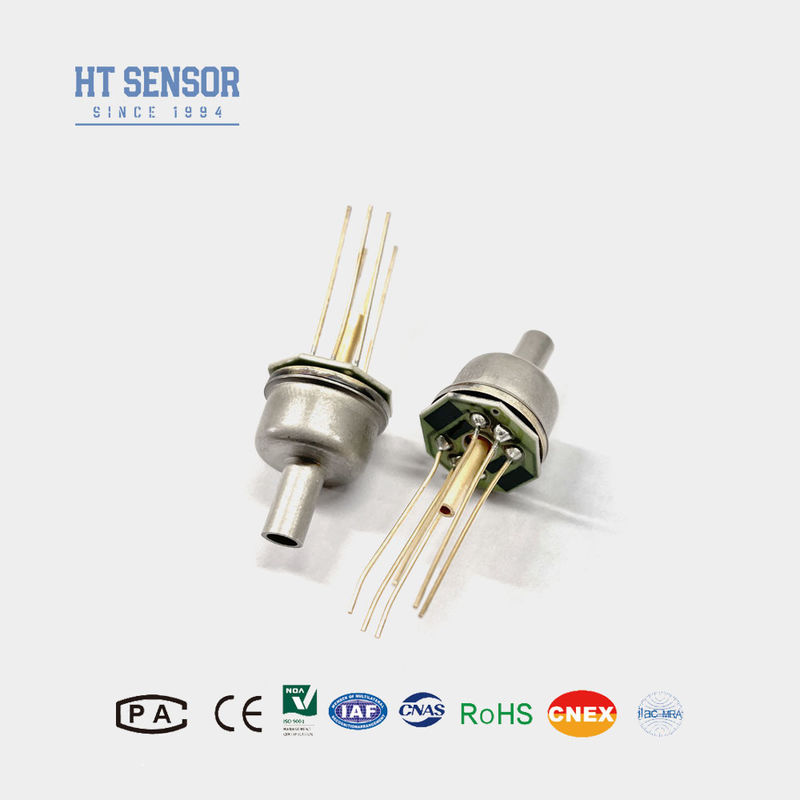

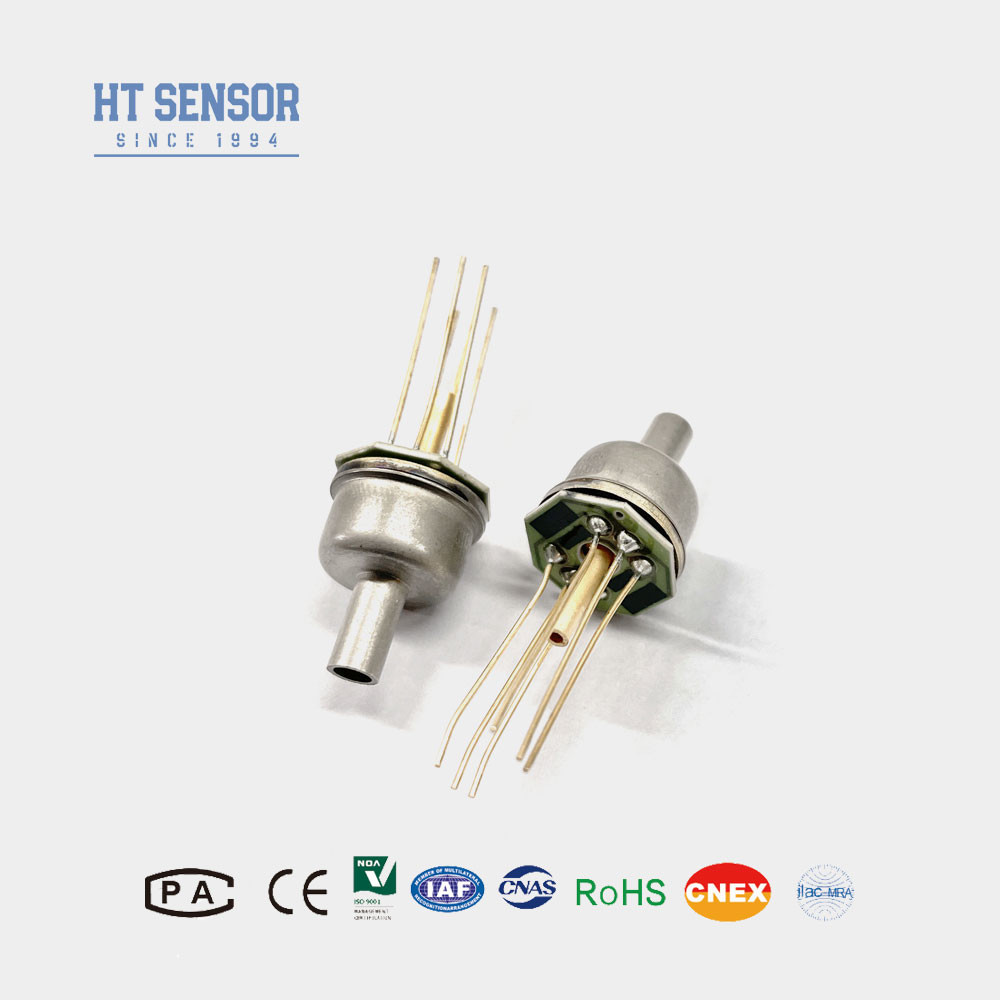

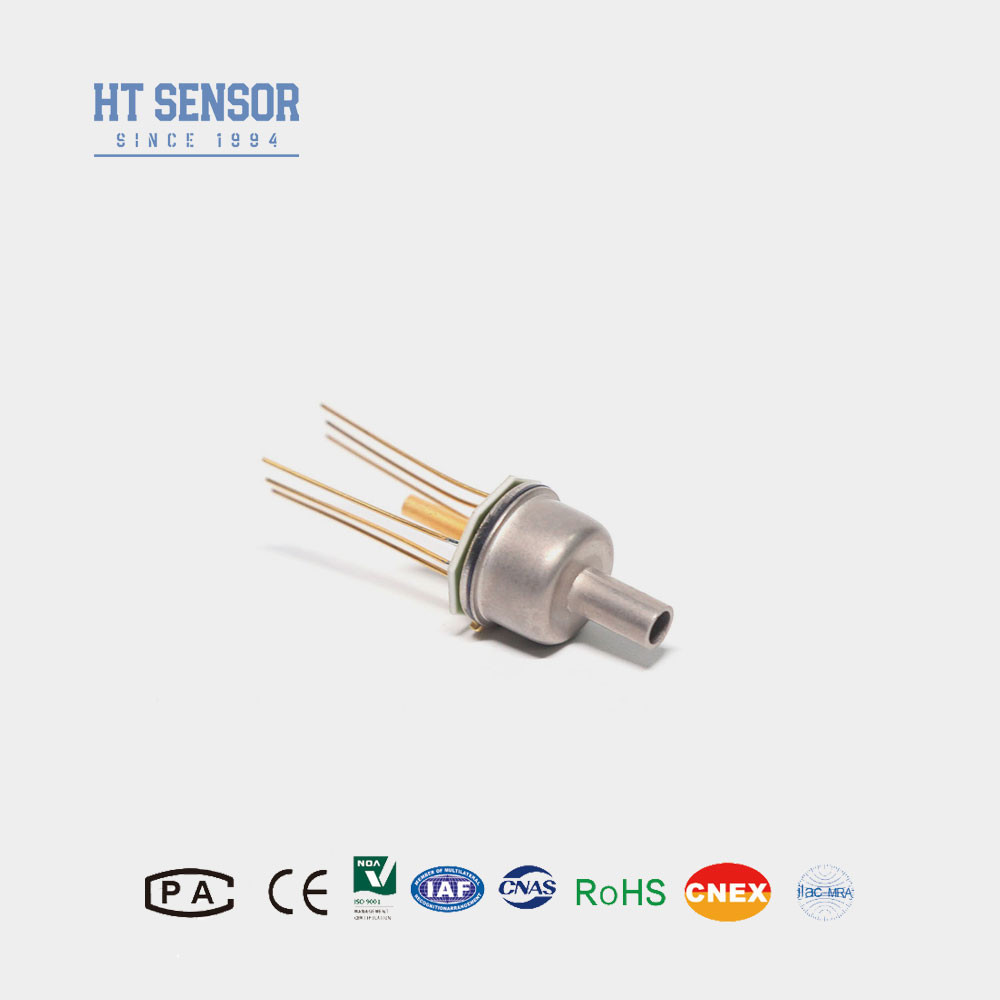

HT12 Silicon Pressure Sensor met een breed meetbereik van 0 tot 200kpa Sensor voor droge lucht
Product Details
| Modelnr.: | HT12 | Threadtype: | TO8 |
|---|---|---|---|
| Draadtype: | met een gewicht van niet meer dan 50 kg | Het meetmedium: | droge gaslucht |
| Bereik: | 0-10kpa~200kpaG 100kpaA, 200kpaA | Uitvoer: | mv Analoogsignaal |
| Stroom: | 1,5 ma | Hs-code: | 9026209090 |
| Voor: | Druksensor | Maatwerk: | OEM en ODM |
| Markeren |
0 tot en met 2 Mpa siliciumdruksensor,Grote meetbereik Siliciumdruksensor,HT12 Silicon Pressure Sensor |
||
Product Description
HT12 Silicon Pressure Sensor met een breed meetbereik van 0 tot 2Mpa
De HT12 silicium piezoresistieve druksensor is een zeer stabiel diffusie silicium element gecapsuleerd met behulp van geavanceerde TO8 verpakkingstechnologie.De afwezigheid van een met olie gevulde kern elimineert profielfouten en verbetert de stabiliteit van het kleine bereik aanzienlijk, waardoor het bijzonder geschikt is voor het meten van droge, niet-corrosieve gasdruk.
Productkenmerken van de siliciumdruksensor:- Het meetbereik is breed van 0 tot 10 KPa tot 2 MPa.
- Hoge betrouwbaarheid, goede stabiliteit.
- TO8 inkapselingstechnologie.
- Toepassingen in de lucht- en ruimtevaart.
Toepassingenmet een breedte van niet meer dan 10 mm,:
- De druk van droog, niet-corrosief gas werd gemeten.
- Het pneumatisch besturingssysteemMedische toepassingen van de biomedische techniek.
- HVAC-controles.
- Lucht- en ruimtevaart met betrekking tot het doel van het experiment.
- Stroomvoorziening: ≤2mA DC (typisch 1,5mA DC)
- Inputimpedantie:3KΩ~6KΩ
- Uitgangsimpedantie:2.5KΩ~6KΩ
- Elektrische aansluiting:Gouden Kovar-pinnen of 100 mm hoogtemperatuurdraden
| Prestatieparametersmet een breedte van niet meer dan 10 mm,: | ||||||
| Meetbereik | Afmeting ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| Absolute (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Bereik met TO8 | Min:7kpa Max:200kpa | |||||
| Type | Maximaal | Eenheid | ||||
| Lineariteit | ±0.15 | ±0.3 | % F.S. | |||
| Herhaalbaarheid | 0.05 | 0.1 | % F.S. | |||
| Hysteresis | 0.05 | 0.1 | % F.S. | |||
| Nul Offset-uitvoer | 0 ± 1 | 0 ± 2 | mV | |||
| Volledige productie | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | ||
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | |||
| Nul Offset Temp. Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | |||
| Volledige schaal Temperatuur Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | |||
| Gecompenseerde Temp. | ≤ 20 KPa | 0 tot 50 | oC | |||
| ≥ 35 kPa | 0 tot 70 | oC | ||||
| Werktemperatuur | -20 tot 80 | oC | ||||
| Bergingstemperatuur | -40 tot 125 | oC | ||||
| Toegestane overbelasting | Neem de kleinste waarde tussen 3 maal de volledige schaal of 4MPa | |||||
| De druk van de uitbarsting | 5x de volledige schaal | |||||
| Langetermijnstabiliteit | 0.2 % | F.S./jaar | ||||
| Materiaal van het diafragma | 316L | |||||
| Isolatieweerstand | ≥ 200MΩ 100VDC | |||||
| Vibratie | Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz | |||||
| Schok | 100 g, 11 ms | |||||
| Reactietijd | ≤ 1 ms | |||||
| Gewicht | ~ 12,5 g | |||||
| De parameters worden getest onder de volgende omstandigheden: constante stroom van 1,5 mA en omgevingstemperatuur van 25°C | ||||||
| Ontwerp van de structuur | |
| Afmeting | |
| Elektrische aansluiting en compensatie |
|
|
| Besteltips |
- Zorg voor een precieze pasvorm tussen de sensorkern en de behuizing tijdens de montage om het vereiste luchtdichte afdichting te bereiken.
- De componenten versigtig verticaal uitlijnen en gelijkmatig druk uitoefenen bij het monteren om te voorkomen dat de compensatieplaat verstopt of beschadigd raakt.
- Een open verbinding tussen het luchtkanaal van de druksensorkern en de atmosfeer moet worden gehandhaafd, zodat water, damp of corrosieve stoffen niet in de positieve en negatieve drukkamers kunnen komen.
- Als er wijzigingen worden aangebracht in de pinnenleidingen, moet u naar het etiket van de sensorkern kijken om deze nauwkeurig te identificeren.
| bedrijf |
| V&A |
Vragen:
1V: Wat zijn de kenmerken van uw druksensor-zenders?
A: Onze druksensor-zenders worden gekenmerkt door hoge precisie, duurzaamheid en uitstekende prestaties, met de mogelijkheid tot aanpassing.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen via onze OEM- en ODM-diensten.
3V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten hebben de capaciteit om tot 30.000 druk sensor zenders per maand te produceren, zodat we kunnen voldoen aan grootschalige bestellingen.Het is raadzaam om vooraf contact op te nemen met ons verkoopteam voor een soepele productie- en leveringsschema..
4. V: Wat is de typische levertijd?
A: Standaardmodellen hebben meestal een levertijd van 5 tot 8 werkdagen, terwijl aangepaste producten kunnen variëren.
5. V: Hoe zijn de producten geprijsd?
A: We bieden concurrerende prijzen met kortingen voor bulkorders of langetermijnpartnerschappen.
6. V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze producten worden vanaf de verzenddatum voorzien van een garantie van 24 maanden, en onze after-sales service zorgt voor snelle reacties binnen 24 uur, samen met ondersteuning voor remote instructie via het PC-netwerk.
