HT19 Piezoresistieve siliciumdruksensorcel voor hoge nauwkeurigheid van de meting van de druk van de sensor
Product Details
| Materiaal: | 316L | Min bereik: | 10 kPa |
|---|---|---|---|
| Maximaal bereik: | 60MPa | Levering: | 1.5mA (0.4-2.0mA) |
| OEM: | Ja | verkiesbaar: | Goud geplatte pin of vierkleurig siliconen draad |
| Model: | HT19 | Hoog: | 12 mm /15 mm |
| Olie: | diffusiesilicium | Draad: | NEE |
| Markeren |
Piezoresistieve siliciumdruksensorcellen,Hoog nauwkeurige silicondruksensor,HT19 Piezoresistieve siliciumdruksensor |
||
Product Description

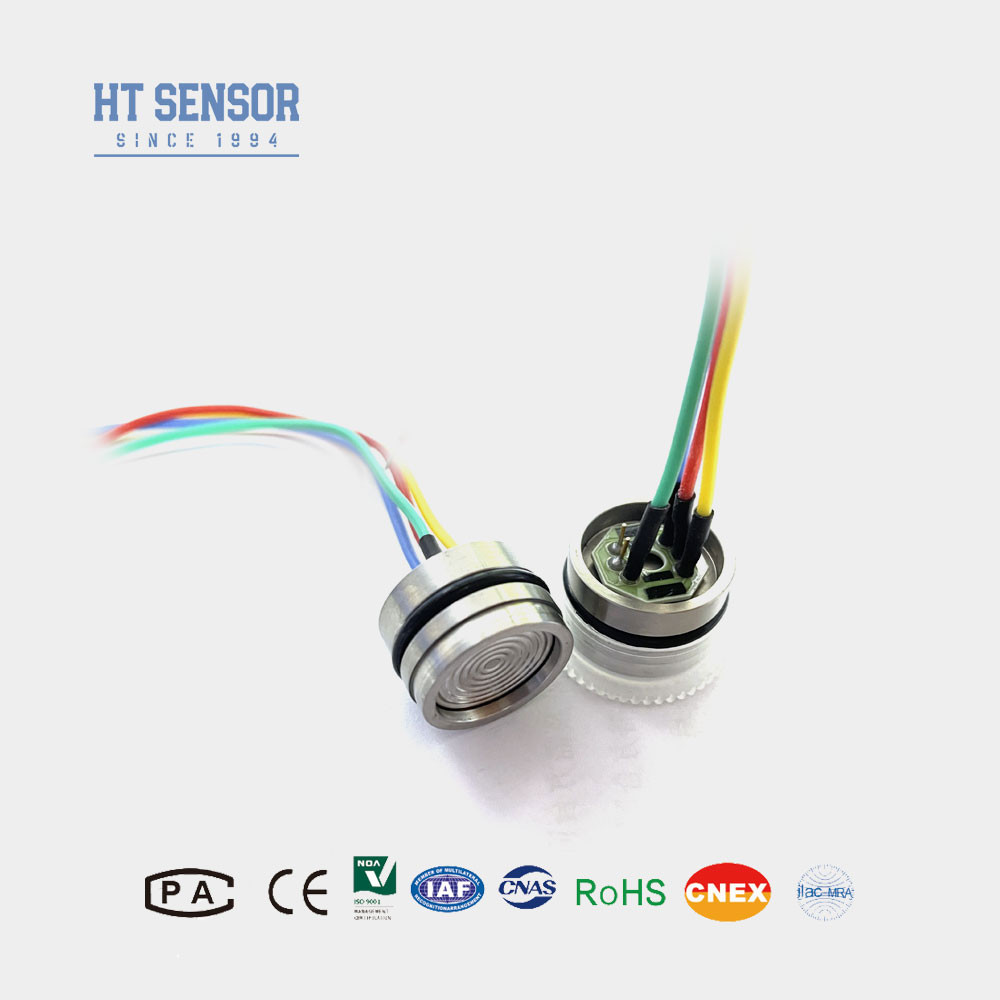

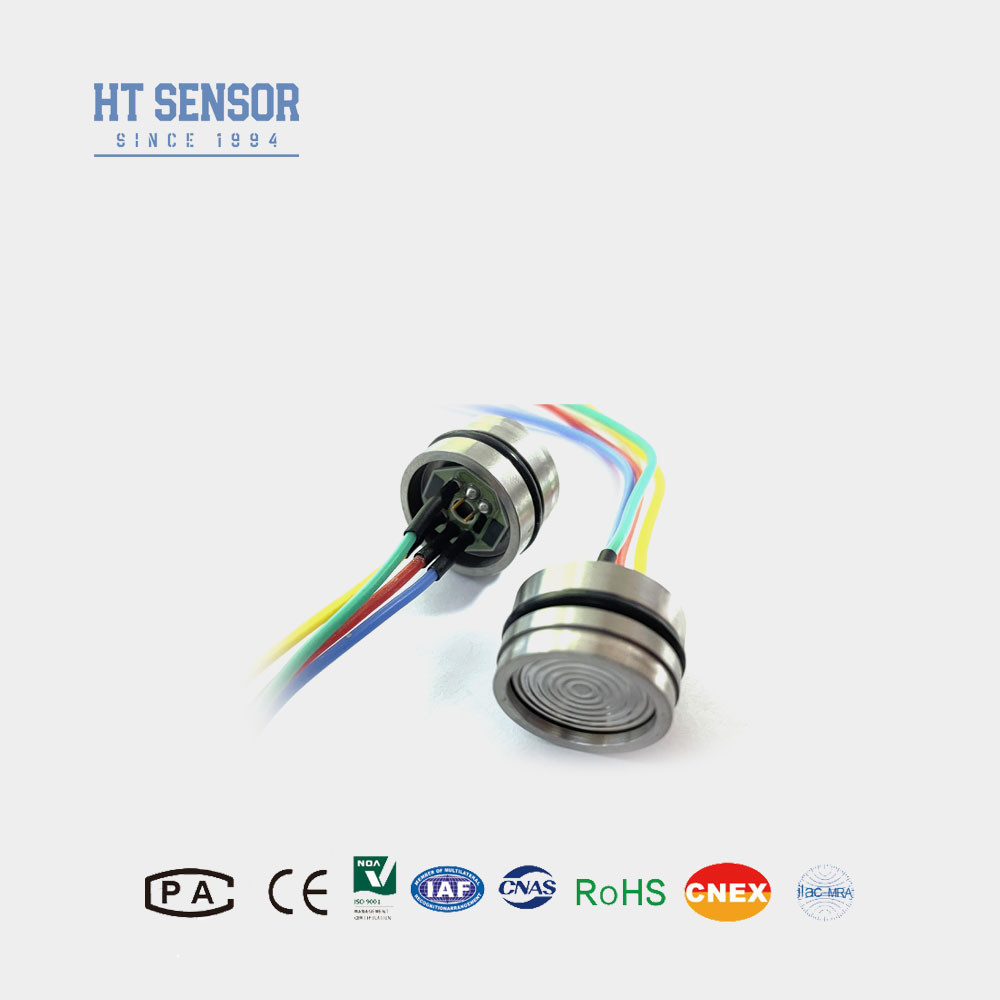

HT19 Piezoresistieve siliciumdruksensorcel voor hoge nauwkeurigheid van de meting van de druk van de sensor
HT19 SiliciumdrukSensor
Invoering van een met olie gevulde siliciumdruksensor:
Geavanceerd stress-geoptimaliseerd ontwerp
- De sensor maakt gebruik van een geoptimaliseerd spanningsontwerp in de gesinterde basis, waardoor de stabiliteit en precisie worden verbeterd.
- Om een betrouwbare prestatie te garanderen, worden geavanceerde SMT-technologieën (Surface Mount Technology), gouddraadbinden en diafragma-lassen toegepast.
- Een hoge vacuümcoating, drukcyclusstressvermindering en verouderingsbehandelingen bij hoge temperaturen verbeteren de stabiliteit en herhaalbaarheid van de sensor.
Productkenmerken vanmet een vermogen van meer dan 50 W,
- Breed meetbereik: 0~10KPa~100Mpa
- met een vermogen van meer dan 10 W
- Full316LSS, voltitanium of Hastelloy diafragma
- O-ring bevestiging
- Hoge nauwkeurigheid en stabiliteit.
Toepassingen met een vermogen van meer dan 10 W:
- Meetdruk van gas en vloeistof
- Olie-uitbuiting
- Watervoorziening, warmtevoorziening van de stad
- Procesbesturingssysteem
- Luchtvaart- en scheepvaartinspectie
- Hydraulische druk
Elektrische gegevens van siliciumdruksensor
- Voorraad:1.5mADC
- Inputimpedantie:3KΩ~6KΩ
- Uitgangsimpedantie:2.5KΩ~6KΩ
- Isolatieweerstand:≥100MΩ/50VDC
- Isolatiespanning: 500 VAC tussen de behuizing en de elektrische aansluiting zal geen schade veroorzaken
- Medium compatibel: vloeibare, gascompatibel met 316L roestvrij staal
Prestatiespecificatie van met olie gevulde siliciumdruksensor
| Prestatieparameters: | |||||
| Meetbereik | Afmeting ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Absolute (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Verzegeld (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | ||||
| Type | Maximaal | Eenheid | |||
| Lineariteit | ±0.15 | ±0.3 | % F.S. | ||
| Herhaalbaarheid | 0.05 | 0.1 | % F.S. | ||
| Hysteresis | 0.05 | 0.1 | % F.S. | ||
| Nul Offset-uitvoer | 0 ± 1 | 0 ± 2 | mV | ||
| Volledige productie | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Nul Offset Temp. Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Volledige schaal Temperatuur Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Gecompenseerde Temp. | ≤ 20 KPa | 0 ¢ 50 | °C | ||
| ≥ 35 kPa | 0 ¢ 70 | °C | |||
| Werktemperatuur | -20 ¢80 | °C | |||
| Bergingstemperatuur | - 40 ¢ 125 | °C | |||
| Toegestane overbelasting | Neem de kleinste waarde tussen 3 keer de volledige schaal of 120MPa | ||||
| Breukdruk | 5x de volledige schaal | ||||
| Langetermijnstabiliteit | 0.2 % | F.S./jaar | |||
| Materiaal van het diafragma | 316L | ||||
| Isolatieweerstand | ≥ 200MΩ 100VDC | ||||
| Vibratie | Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz | ||||
| Schok | 100 g, 11 ms | ||||
| Reactietijd | ≤ 1 ms | ||||
| O-ring zegel | met een gewicht van niet meer dan 50 g/m2 | ||||
| Volledig medium | Siliciumolie | ||||
| Gewicht | 28 g | ||||
| De parameters worden getest onder de volgende omstandigheden: constante stroom van 1,5 mA en omgevingstemperatuur van 25°C | |||||
Afmeting
NB:
1Tijdens de montage moet u aandacht besteden aan de coördinatie van de kerngrootte en de zendkas om de vereiste luchtdichtheid te bereiken.
2. Zorg er tijdens het montageproces voor dat de behuizing verticaal is uitgelijnd en oefen gelijkmatige druk uit om te voorkomen dat de compensatieplaat vastkomt of beschadigt.
3Indien het te testen medium onverenigbaar is met het kerndiafragma en het behuizingsmateriaal (316L), moeten bij de bestelling speciale instructies worden verstrekt.
4Vermijd het drukken op het sensordiafragma met handen of scherpe voorwerpen om vervorming of doorboring van het diafragma en schade aan de kern te voorkomen.
5Houd de drukpoort van de meetkern open voor de atmosfeer om te voorkomen dat water, waterdamp of corrosieve stoffen de negatieve drukkamer van de meetkern binnendringen.
6. Indien de pin verandert, raadpleegt u het etiket van het product.
Vragen:
1V: Wat zijn de kenmerken van uw druksensor-zenders?
A: Hoge precisie, duurzaamheid en uitstekende prestaties.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen.
3V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen tot 30.000 druksensor-zenders per maand produceren, dus we zijn volledig in staat om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen.
4. V: Wat is de typische levertijd?
A: 5 tot 8 werkdagen voor standaardmodellen.
5. V: Hoe zijn de producten geprijsd?
A: Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners.
6. V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze garantie is 24 maanden na verzending, en onze after-sales zal reageren met uw vragen in 24 uur, afstandsopdracht door PC-netwerk is altijd beschikbaar.
