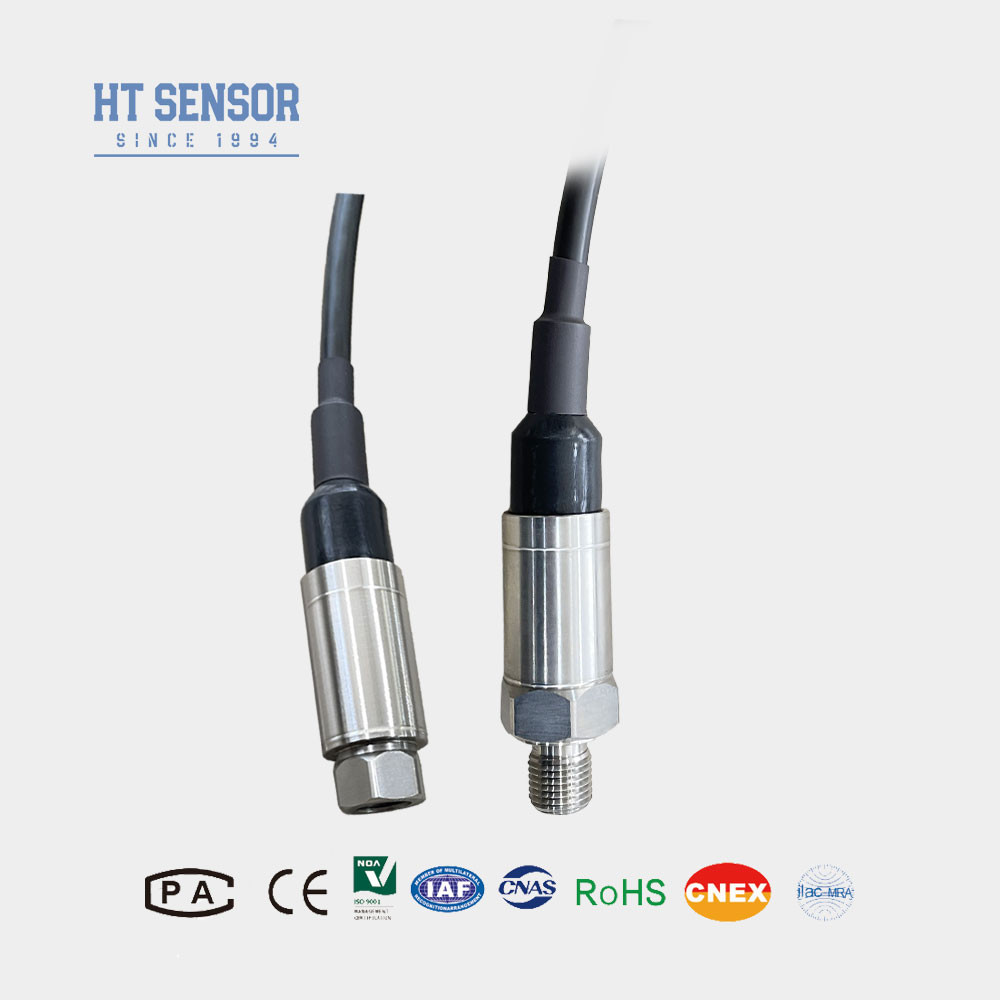

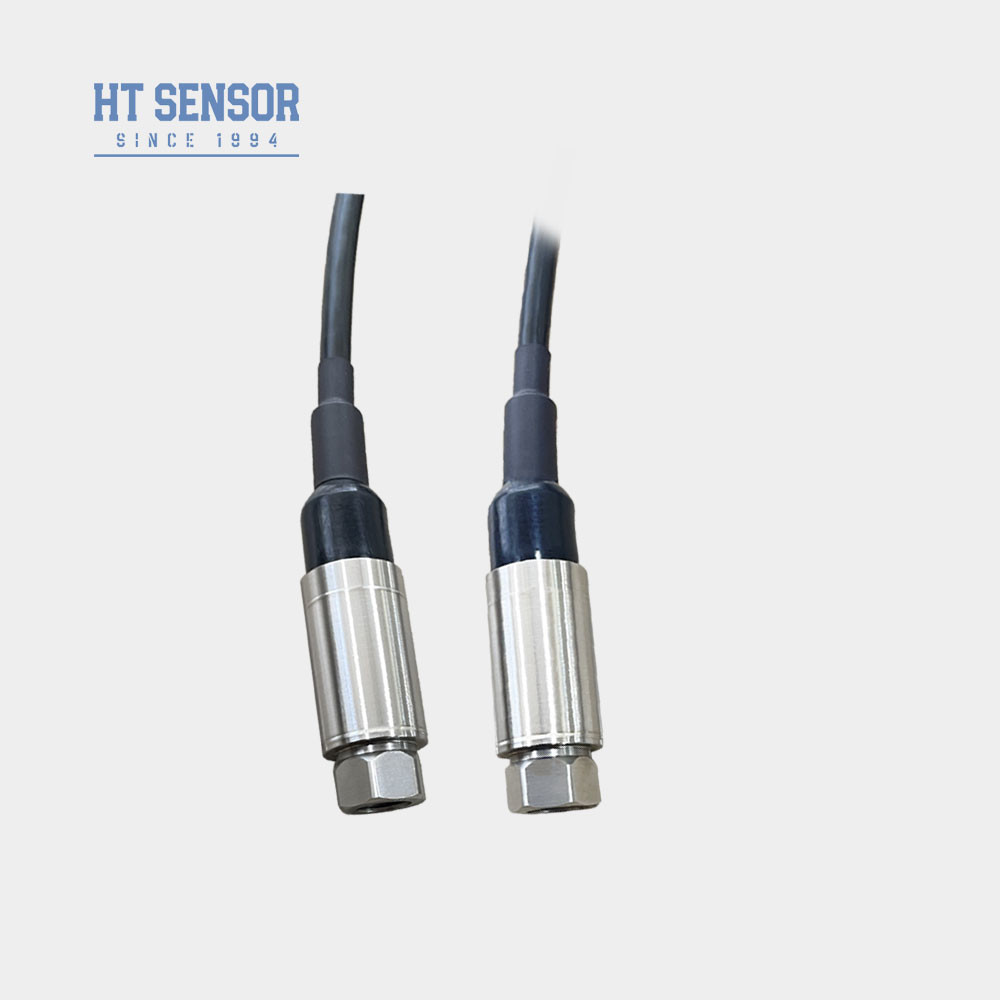

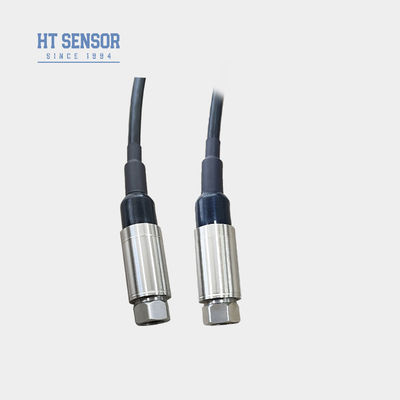

BP156 industriële Druksensor zender Elk onderdeel van de BP156 is nauwgezet ontworpen, gescreend en gevalideerd door middel van een uitgebreide reeks tests en simulaties.versnelde verouderingstests, en simulaties in omgevingskamers om de langetermijnstabiliteit en betrouwbaarheid van de zender te verifiëren.consistent functioneren gedurende de gehele levensduur.
Door een gedetailleerder en beschrijvend overzicht te geven van de belangrijkste kenmerken en mogelijkheden van de BP156,Dit uitgebreide verhaal helpt om de waarde van het product beter te communiceren aan potentiële klantenDe bijkomende context en technische details kunnen bijdragen tot het vertrouwen in de kwaliteit en geschiktheid van de zender voor veeleisende industriële toepassingen.
Productkenmerkenvan mini industriële drukzender:
1Breed meetbereik, roestvrij staal.
2Compact en lichtgewicht ontwerp.
3.Hoge precisie, volledig roestvrij staal.
Toepassingenvan mini industriële druksensor voor zenders:
1- Drukmeting van niet-corrosieve gassen en vloeistoffen met 316L roestvrij staal.
2. toegepast in de scheepvaart- en luchtvaartindustrie.
3Gebruikt in industriële processen op locatie zoals aardolie, chemie, metallurgie, energieopwekking en hydrologie.
4. gebruikt in hydraulische en pneumatische besturingssystemen.
| Prestatieparameters van mini industriële drukRansmitter-sensor: |
| Meetbereik |
0kPa ~ 10kPa...20MPa |
| Druktype |
Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting |
≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC |
±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid en hysteresis |
0.02% F.S. (Type) 0.05% F.S. (Max.) |
| Langetermijnstabiliteit |
± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons |
2.4Khz |
| Compensatietemperatuur |
0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur |
-20 °C tot 80 °C |
| Bergingstemperatuur |
-40°C tot 120°C |
| Vibratie |
10 g,55 Hz ~ 2 kHz |
| Huismateriaal |
304,316L |
| Materiaal van het diafragma |
316L |
| Isolatieweerstand |
100MΩ 100VDC |
| Explosiebestendige classificatie |
Ex ia IIC T6 Ga |
| Beschermingscategorie |
IP65 |
| Uitgangssignaal |
Voedingsspanning |
Uitvoertype |
| 4 tot en met 20 mA |
12~30VDC |
2/3/4 draad |
| 0~10/20mA |
3 draad |
| 0/1 tot en met 5 V |
| 0/1 ~ 10V |
| 0.5 tot en met 4,5 V |
5VDC |
| Voorbeelden van selectievan een mini-DIN-druktransmittersensor |
Richtlijnen voor de toepassing van het product
- Bij de keuze van een drukmetingstoestel is het van cruciaal belang de compatibiliteit tussen het procesmedium en de natte onderdelen van het product te waarborgen.Dit zal voorkomen dat eventuele problemen veroorzaakt door materiële onverenigbaarheid.
- Let erop dat explosiebestendige drukzenders niet standaard zijn uitgerust met een digitaal scherm.
- Om de betrouwbare werking van het product op lange termijn te garanderen, wordt aanbevolen dat gebruikers op de locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voedingsbron goed geaard zijn.Dit helpt bij het beschermen tegen elektrische overspanningen en storingen..
- Het nominale werktemperatuurbereik voor O-ringen van fluorrubber is -20°C tot 250°C. Indien de toepassing een temperatuur onder -20°C vereist,In plaats daarvan moeten EPDM-O-ringen worden geselecteerd om een betrouwbare afdichting te garanderen..
- Als een kabel nodig is, zijn er drie materialenmogelijkheden beschikbaar: polyethyleen (PE), polyvinylchloride (PVC) en polytetrafluorethyleen (PTFE).Tenzij anders aangegeven, zal het standaardkabelmateriaal polyethyleen zijn.
- voor speciale toepassingsvereisten zoals sterke trillingen, onmiddellijke impact of hoge elektromagnetische/radiofrequente interferentie,Gelieve ons op voorhand te informeren zodat we de juiste oplossing kunnen aanbevelen en aanbieden..
- Deze meer gedetailleerde paragraafvorm bevat dezelfde informatie op een meer uitgebreide manier en biedt aanvullende context en uitleg voor elk belangrijk punt.Dit kan nuttig zijn voor toepassingen waarbij meer gedetailleerde begeleiding vereist is.
| Bestelgids |
| BP15X |
Analoogdruktransmitter |
| |
Code |
Ontwerp van de structuur |
| 5 |
Packard-prop |
6 |
Verzegelde directe uitgangskabel 1,5 meter |
| 7 |
Mini-Hirschmann-connector |
8 |
Grote Hirschmann-connector |
| |
Meetbereik |
0kPa ~ 10kPa...5MPa |
(0-X) Kpa
of MPa |
X: Toont het werkelijke meetbereik aan |
| |
Code |
Stroomvoorziening |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
andere |
| |
Code |
Uitgangssignaal |
|
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Code |
Drukverbinding |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
andere ((¢50.4 Flanke) |
| |
Code |
Elektrische aansluiting |
| B1 |
Hirschmann |
| B2 |
PG7 |
| B3 |
Kabel afgesloten stopcontact 1,5 meter |
| B4 |
andere |
| |
Code |
Druktype |
| G |
Gewichtsdruk |
| Een |
Absolute druk |
| S |
Verzegelde referentiedruk |
Vragen:
1V: Wat zijn de kenmerken van uw druksensor-zenders?
A: Onze druksensor-zenders worden gekenmerkt door hoge precisie, duurzaamheid en uitstekende prestaties, met de mogelijkheid tot aanpassing.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen via onze OEM- en ODM-diensten.
3V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten hebben de capaciteit om tot 30.000 druk sensor zenders per maand te produceren, zodat we kunnen voldoen aan grootschalige bestellingen.Het is raadzaam om vooraf contact op te nemen met ons verkoopteam voor een soepele productie- en leveringsschema..
4. V: Wat is de typische levertijd?
A: Standaardmodellen hebben meestal een levertijd van 5 tot 8 werkdagen, terwijl aangepaste producten kunnen variëren.
5. V: Hoe zijn de producten geprijsd?
A: We bieden concurrerende prijzen met kortingen voor bulkorders of langetermijnpartnerschappen.
6. V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze producten worden vanaf de verzenddatum voorzien van een garantie van 24 maanden, en onze after-sales service zorgt voor snelle reacties binnen 24 uur, samen met ondersteuning van instructies op afstand via het PC-netwerk.
