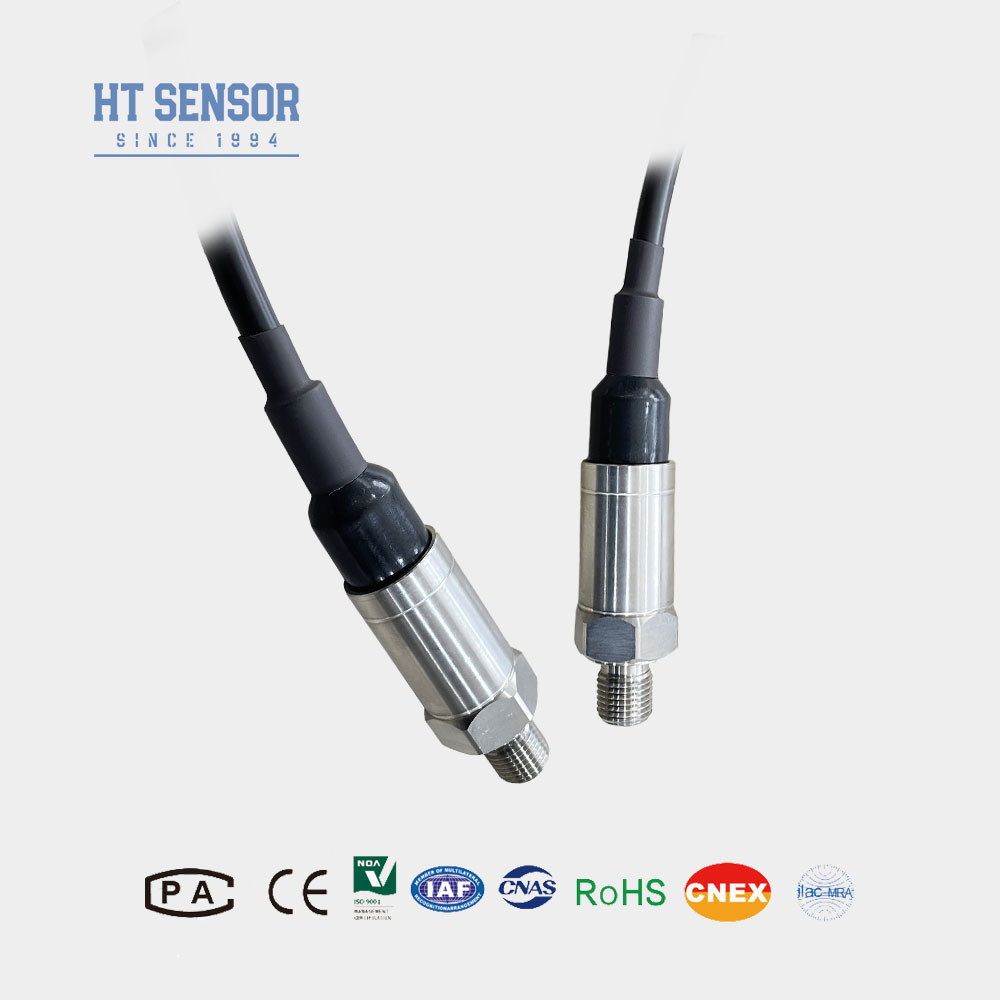

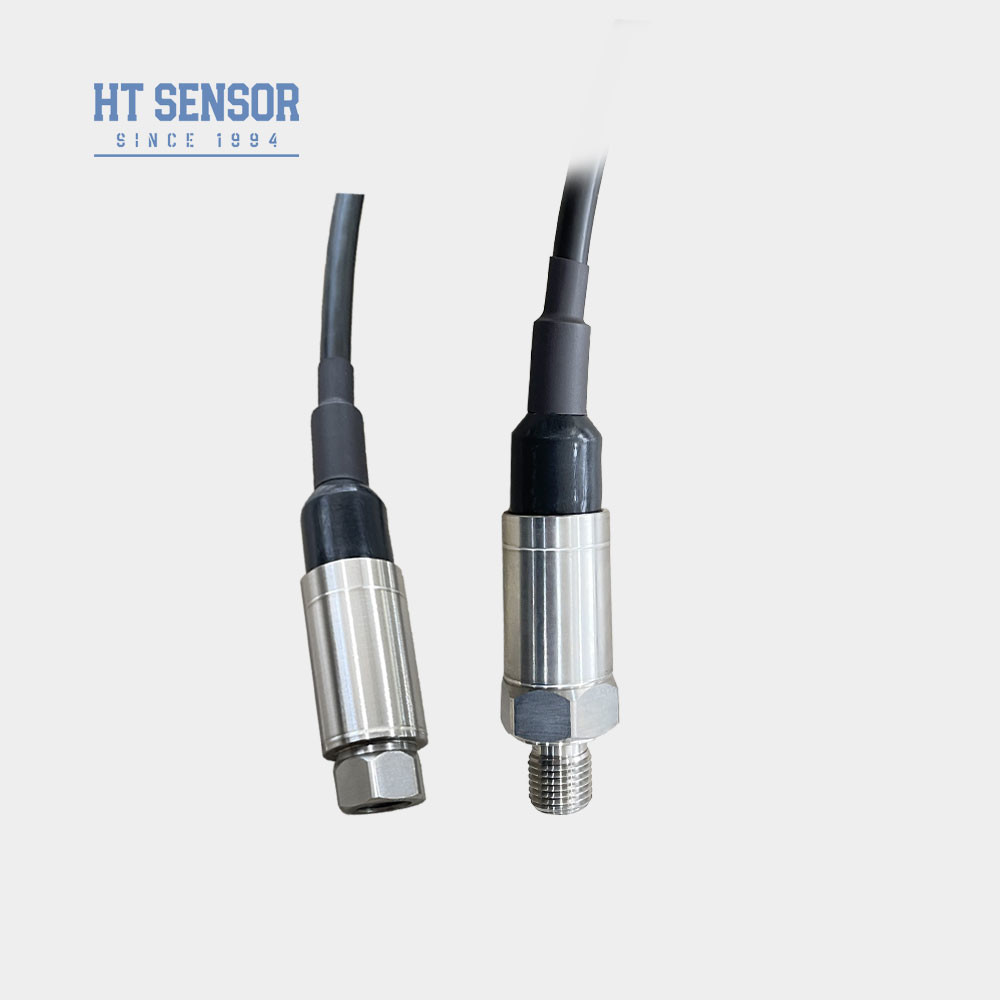

De BP156 Compact Rod-Style Industrial Pressure TransmitterSensorGebruikt een hoogwaardige silicium piezoresistive druk sensor als het kern sensing element. Integreert geavanceerde temperatuur compensatie, digitale circuit correctie,en signaalconditionering voor het leveren van standaard industriële en netwerkuitgangssignalen.Features een robuuste IP68 waterdichte behuizing ontworpen voor veeleisende industriële omgevingen.Elk onderdeel is zorgvuldig ontworpen, gescreend,en gevalideerd door middel van strenge processen met inbegrip van cyclische belastingverlichting, verouderingstests en milieusimulaties om langetermijnstabiliteit en betrouwbaarheid te waarborgen.
Productkenmerkenvan mini industriële drukzender:
1Breed meetbereik, roestvrij staal.
2Compact en lichtgewicht ontwerp.
3.Hoge precisie, volledig roestvrij staal.
Toepassingenvan mini industriële druksensor voor zenders:
1- Drukmeting van niet-corrosieve gassen en vloeistoffen met 316L roestvrij staal.
2. toegepast in de scheepvaart- en luchtvaartindustrie.
3Gebruikt in industriële processen op locatie zoals aardolie, chemie, metallurgie, energieopwekking en hydrologie.
4. gebruikt in hydraulische en pneumatische besturingssystemen.
| Prestatieparameters van mini industriële drukRansmitter-sensor: |
| Meetbereik |
0kPa ~ 10kPa...20MPa |
| Druktype |
Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting |
≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC |
±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid en hysteresis |
0.02% F.S. (Type) 0.05% F.S. (Max.) |
| Langetermijnstabiliteit |
± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons |
2.4Khz |
| Compensatietemperatuur |
0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur |
-20 °C tot 80 °C |
| Bergingstemperatuur |
-40°C tot 120°C |
| Vibratie |
10 g,55 Hz ~ 2 kHz |
| Huismateriaal |
304,316L |
| Materiaal van het diafragma |
316L |
| Isolatieweerstand |
100MΩ 100VDC |
| Explosiebestendige classificatie |
Ex ia IIC T6 Ga |
| Beschermingscategorie |
IP65 |
| Uitgangssignaal |
Voedingsspanning |
Uitvoertype |
| 4 tot en met 20 mA |
12~30VDC |
2/3/4 draad |
| 0~10/20mA |
3 draad |
| 0/1 tot en met 5 V |
| 0/1 ~ 10V |
| 0.5 tot en met 4,5 V |
5VDC |
| Voorbeelden van selectievan een mini-DIN-druktransmittersensor |
- Bij de selectie van een product is het belangrijk ervoor te zorgen dat het te testen medium compatibel is met de natte onderdelen van het apparaat.
- Let op: explosiebestendige drukzenders zijn niet standaard uitgerust met een digitaal scherm.
- Voor zenders met LCD- of LED-displaykoppen moet de voedingsspanning ten minste 20VDC bedragen om een goede werking te garanderen.
- Om een betrouwbare werking op lange termijn te garanderen, wordt het aanbevolen dat gebruikers op locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voedingsbron goed geaard zijn.Dit helpt bij het beschermen tegen elektrische overspanningen en storingen..
- Het nominale werktemperatuurbereik voor O-ringen van fluorrubber is -20°C tot 250°C. Indien de toepassing een temperatuur onder -20°C vereist,In plaats daarvan moeten EPDM-O-ringen worden geselecteerd om een betrouwbare afdichting te garanderen..
- Als een kabel nodig is, zijn er drie materialenmogelijkheden beschikbaar: polyethyleen (PE), polyvinylchloride (PVC) en polytetrafluorethyleen (PTFE).Tenzij anders aangegeven, zal het standaardkabelmateriaal polyethyleen zijn.
- voor speciale toepassingsvereisten zoals sterke trillingen, onmiddellijke impact of hoge elektromagnetische/radiofrequente interferentie,Gelieve ons op voorhand te informeren zodat we de juiste oplossing kunnen aanbevelen en aanbieden..
- Deze meer gedetailleerde paragraafvorm bevat dezelfde informatie op een meer uitgebreide manier en biedt aanvullende context en uitleg voor elk belangrijk punt.Dit kan nuttig zijn voor toepassingen waarbij meer gedetailleerde begeleiding vereist is.
| Bestelgids |
| BP15X |
Analoogdruktransmitter |
| |
Code |
Ontwerp van de structuur |
| 5 |
Packard-prop |
6 |
Verzegelde directe uitgangskabel 1,5 meter |
| 7 |
Mini-Hirschmann-connector |
8 |
Grote Hirschmann-connector |
| |
Meetbereik |
0kPa ~ 10kPa...5MPa |
(0-X) Kpa
of MPa |
X: Toont het werkelijke meetbereik aan |
| |
Code |
Stroomvoorziening |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
andere |
| |
Code |
Uitgangssignaal |
|
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Code |
Drukverbinding |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
andere ((¢50.4 Flanke) |
| |
Code |
Elektrische aansluiting |
| B1 |
Hirschmann |
| B2 |
PG7 |
| B3 |
Kabel afgesloten stopcontact 1,5 meter |
| B4 |
andere |
| |
Code |
Druktype |
| G |
Gewichtsdruk |
| Een |
Absolute druk |
| S |
Verzegelde referentiedruk |
