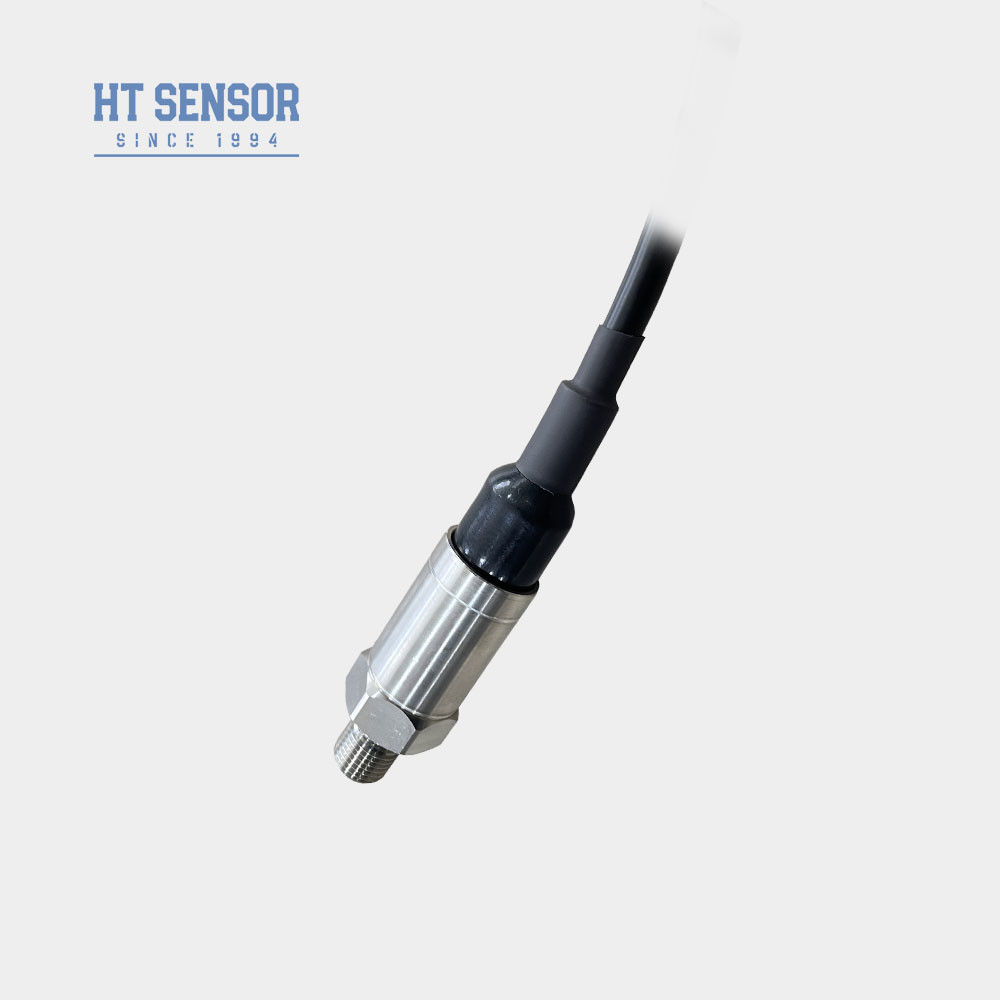

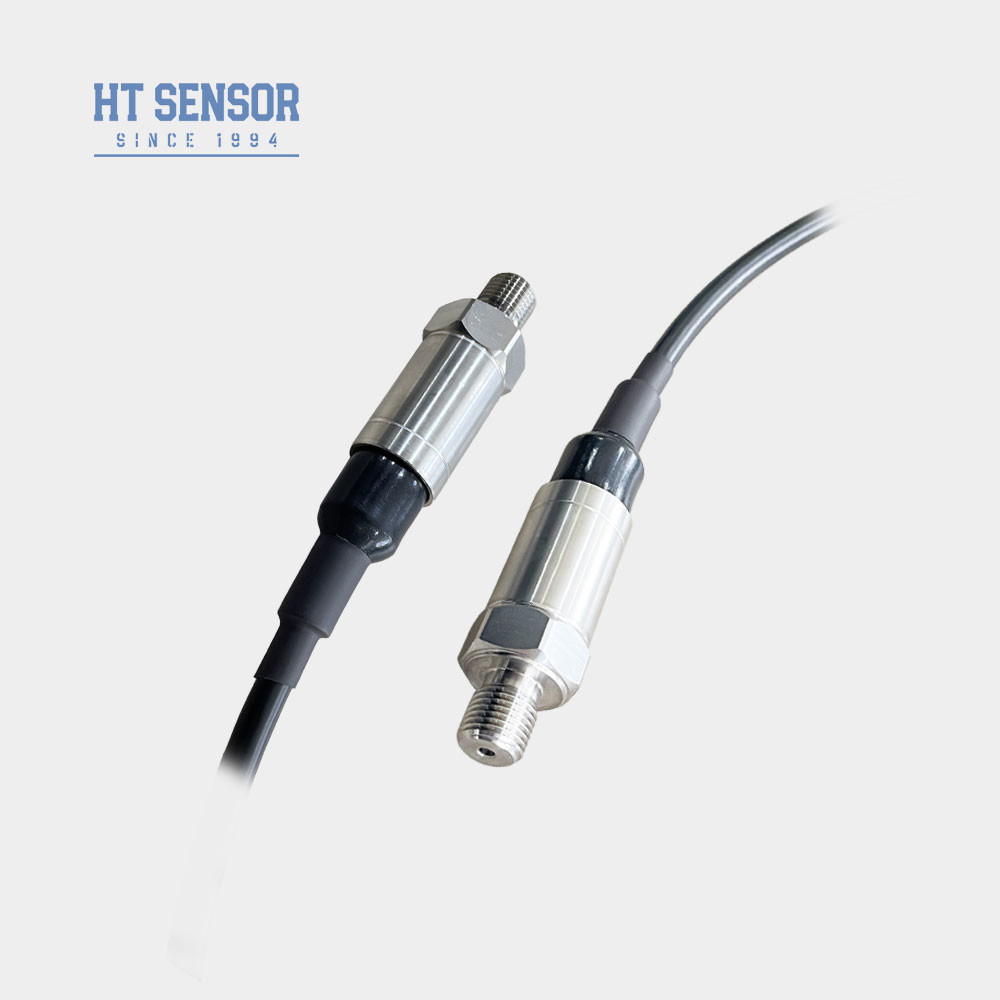

De Compact BP156 Industrial Pressure Transmitter heeft een zeer betrouwbare silicium piezoresistive druk sensor.en de standaardproductie van de industrie. Ontworpen met een IP68 waterdichte behuizing. Ondergaat strenge tests en validatie voor langdurige stabiliteit en betrouwbaarheid.
Productkenmerkenvan mini industriële druk sensorzender:
1Breed meetbereik, roestvrij staal.
2Compact en lichtgewicht ontwerp.
3.Hoge precisie, volledig roestvrij staal.
Toepassingenvan mini industriële druk sensorzender:
1- Drukmeting van niet-corrosieve gassen en vloeistoffen met 316L roestvrij staal.
2. toegepast in de scheepvaart- en luchtvaartindustrie.
3Gebruikt in industriële processen op locatie zoals aardolie, chemie, metallurgie, energieopwekking en hydrologie.
4. gebruikt in hydraulische en pneumatische besturingssystemen.
| Prestatieparameters van mini industriële druk sensorzender: |
| Meetbereik |
0kPa ~ 10kPa...20MPa |
| Druktype |
Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting |
≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC |
±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid en hysteresis |
0.02% F.S. (Type) 0.05% F.S. (Max.) |
| Langetermijnstabiliteit |
± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons |
2.4Khz |
| Compensatietemperatuur |
0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur |
-20 °C tot 80 °C |
| Bergingstemperatuur |
-40°C tot 120°C |
| Vibratie |
10 g,55 Hz ~ 2 kHz |
| Huismateriaal |
304,316L |
| Materiaal van het diafragma |
316L |
| Isolatieweerstand |
100MΩ 100VDC |
| Explosiebestendige classificatie |
Ex ia IIC T6 Ga |
| Beschermingscategorie |
IP65 |
| Uitgangssignaal |
Voedingsspanning |
Uitvoertype |
| 4 tot en met 20 mA |
12~30VDC |
2/3/4 draad |
| 0~10/20mA |
3 draad |
| 0/1 tot en met 5 V |
| 0/1 ~ 10V |
| 0.5 tot en met 4,5 V |
5VDC |
| Voorbeelden van selectievan een mini-DIN-druktransmittersensor |
- Productkeuze en gebruiksaanwijzingen:
- Er moet voor worden gezorgd dat het te testen medium en de natte delen van het product verenigbaar zijn.
- Explosiebestendige modellen bevatten geen digitale displays.
- Transmitters met LCD/LED-displays vereisen een stroomtoevoer van minimaal 20 VDC.
- Installeer bliksembescherming en betrouwbare aarding om een betrouwbare werking te garanderen.
- Voor temperaturen onder -20°C, gebruik EPDM O-ringen in plaats van fluorrubber.
- Kabel niet standaard inbegrepen; indien nodig PE, PVC of PTFE.
- Informeren van speciale eisen zoals trillingen, impact of EMI voor op maat gemaakte oplossingen.
| Bestelgids |
| BP15X |
Analoogdruktransmitter |
| |
Code |
Ontwerp van de structuur |
| 5 |
Packard-prop |
6 |
Verzegelde directe uitgangskabel 1,5 meter |
| 7 |
Mini-Hirschmann-connector |
8 |
Grote Hirschmann-connector |
| |
Meetbereik |
0kPa ~ 10kPa...5MPa |
(0-X) Kpa
of MPa |
X: Toont het werkelijke meetbereik aan |
| |
Code |
Stroomvoorziening |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
andere |
| |
Code |
Uitgangssignaal |
|
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Code |
Drukverbinding |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
andere ((¢50.4 Flanke) |
| |
Code |
Elektrische aansluiting |
| B1 |
Hirschmann |
| B2 |
PG7 |
| B3 |
Kabel afgesloten stopcontact 1,5 meter |
| B4 |
andere |
| |
Code |
Druktype |
| G |
Gewichtsdruk |
| Een |
Absolute druk |
| S |
Verzegelde referentiedruk |
Vragen:
Q1: Zijn Ben je een fabrikant?
A1: Wij zijn een fabrikant met meer dan 29 jaar ervaring.
Q2:Aangepast product
A2: Wij leveren OEM- en Custom-Design-diensten.
V3:Kwaliteitsgarantie
A3:Onze producten hebben een beperkte garantie van 12 tot 18 maanden vanaf de verzenddatum tot de oorspronkelijke koper.Hengtong zal de defecte producten kosteloos vervangen of repareren.Deze garantie geldt niet voor eenheden die zijn gewijzigd.Misbruikt, verwaarloosd.
V4: Verzending en verpakking
A4:Producten worden over het algemeen verzonden via internationale express, inclusief UPS,FedEx,DHL en INT voor voorafbetaalde vracht,kan ook uw verzendrekening gebruiken om te innen,Standaard exportverpakking,met inbegrip van inspectiecertificering.
V5:Neem contact op met ons
A5:We hebben een actief en ervaren verkoopteam om u te dienen op technische vraag en zakelijke issue.Just laat ons bericht of klik op de Online Service.
