BP93420-IB Diffuse Silicon Pressure Sensor Hoogprecisie Drukzender
Product Details
| Model NO.: | BP93420-IB | Power: | 5VDC /12-36VDC |
|---|---|---|---|
| Thread: | G1/2, M20*1.5, 1/2NPT | Long-Term Stability: | +-0.2%F.S/Year(Typ.) |
| Housing Material: | 316L or 304SS | Pressure Type: | Gauge Pressure, Absolute Pressure, Sealed Pressure |
| Measuring Medium: | Liquid air. water oil | Accuracy Grade: | 0.5%. 0.25% |
| Pressure range: | 0kpa~5kpa...100MPa | Output Signal: | 4-20mA or RS485 Modobus |
| Electronic Connection: | DIN connector or cable | ||
| Markeren |
Diffuse siliciumdruksensor,BP93420-IB Silicon Pressure Sensor,Hoogprecisie siliciumdruksensor |
||
Product Description

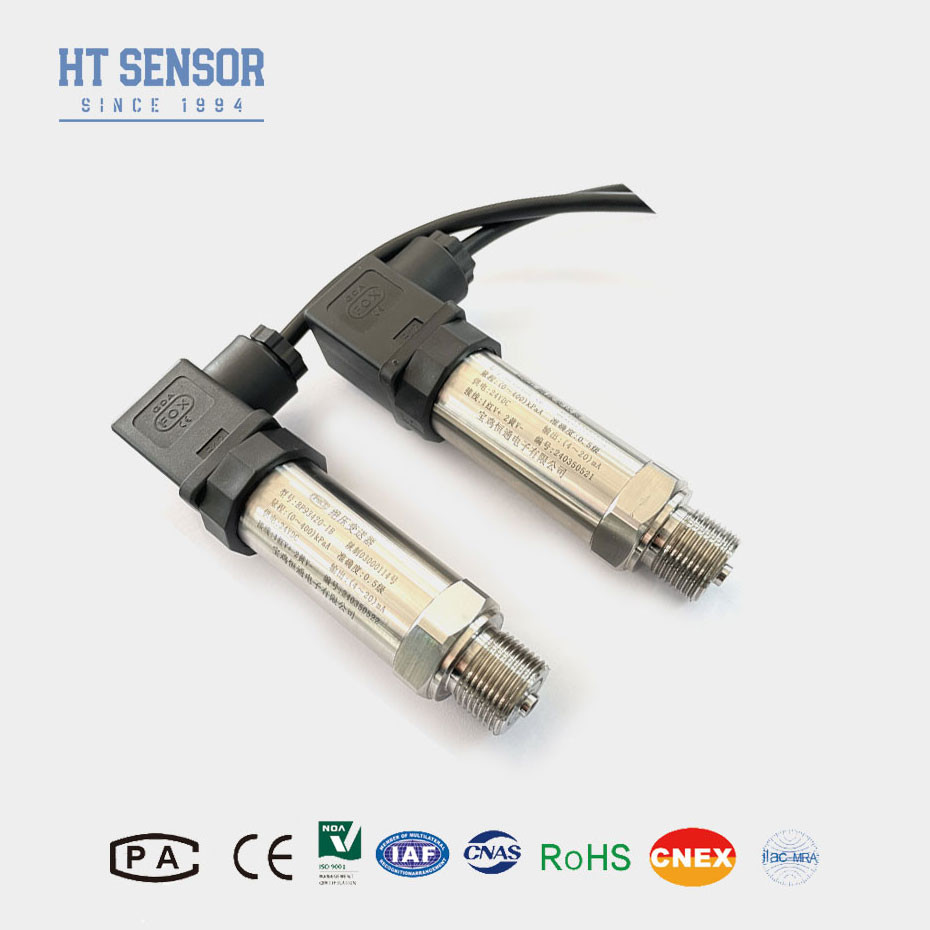

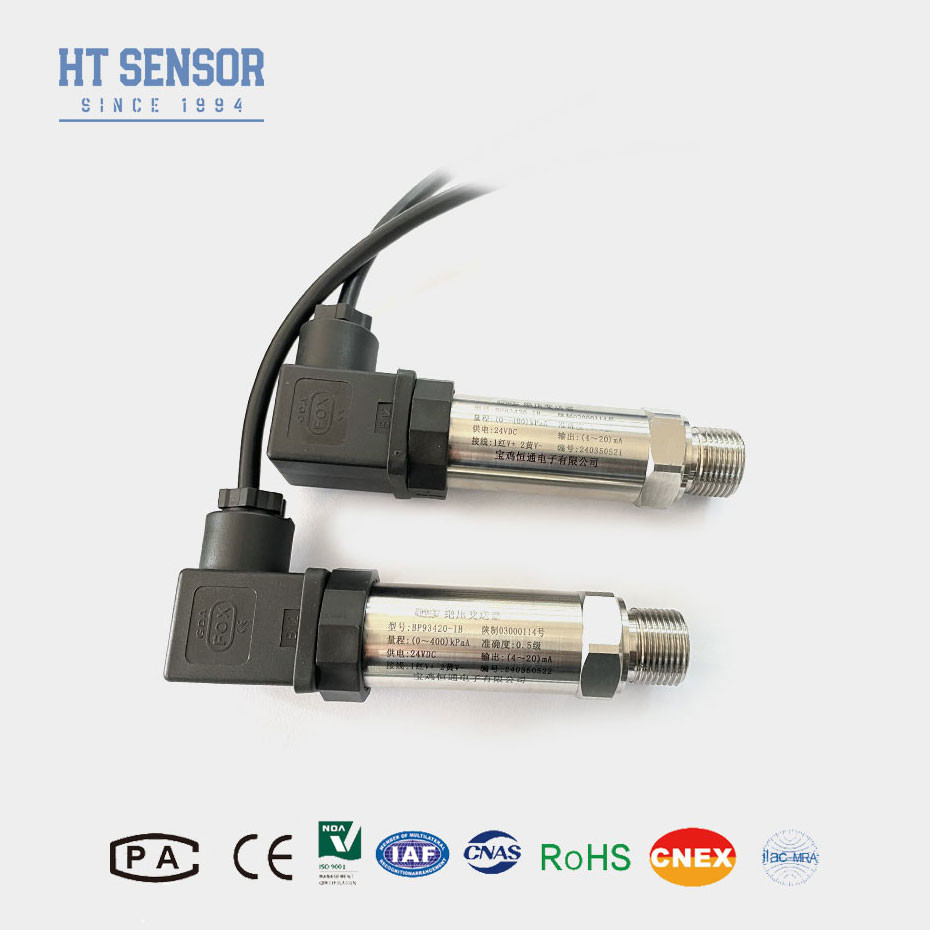

BP93420IBHigh Precision Diffused Silicon Pressure Transmitter
Inleiding:
BP93420IB Diffuse siliciumdruksensoren zijn een soort drukgevoelig apparaat dat gebruikmaakt van diffuse siliciumtechnologie om drukveranderingen te meten.Deze sensoren bestaan uit een dun silicium diafragma dat onder druk vervormt.Deze verandering in weerstand wordt vervolgens omgezet in een elektrisch signaal dat kan worden verwerkt en geïnterpreteerd om de toegepaste druk te bepalen..Digitale compensatietechnologie wordt vervolgens gebruikt om de temperatuur, lineariteit, hysteresis en herhaalbaarheid van de sensor op meerdere punten te kalibreren.Een van de belangrijkste voordelen van diffuse siliciumdruksensoren is hun hoge gevoeligheid en nauwkeurigheid bij de drukmeting.de apparatuur geschikt maken voor een breed scala aan toepassingen waarbij een nauwkeurige drukbewaking essentieel is.
Productkenmerken
1. Hoge precisie
2Breed drukbereik
3. Snelle reactietijd
4. Compacte grootte
5. Lage stroomverbruik
6Uitstekende lineariteit.
Toepassingenvan een druktransmittersensor:
1- Drukmeting van niet-corrosieve gassen en vloeistoffen met 316L roestvrij staal
2.Diffuse siliciumdruksensoren bieden een betrouwbare en kosteneffectieve oplossing voor het meten van druk in verschillende industriële, automobiel-, ruimtevaart- en medische toepassingen.het verstrekken van nauwkeurige en real-time drukgegevens voor monitoring- en beheersdoeleinden.
Prestatieparameters van de druksensor:
| Meetbereik | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid | 00,1% FS |
| Hysteresis | 00,1% FS |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Compensatietemperatuur | 0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur | -20 °C tot 80 °C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Ex db IIC T6 Gb |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~ 0,15 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0/1 ~ 10V | ||
| 0.5 tot en met 4,5 V | 5VDC |
| Bestelpunten van de druksensor |
1Bij het selecteren van het product moet u ervoor zorgen dat het testmedium compatibel is met het contactdeel van het product.
2Bij het plaatsen van een bestelling dient u er rekening mee te houden dat explosiebestendige producten geen digitale beeldschermkoppen bevatten.
3Bij bestelling met LCD- of LED-displaykop van de transducer mag het transmissietoestand niet lager zijn dan 20 VDC.
4Om de betrouwbare werking van het product te waarborgen,het wordt aanbevolen dat gebruikers op de locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voeding betrouwbaar geaard zijn..
5. Het nominale werktemperatuurbereik van de O-ring van fluorrubber is -20°C tot 250°C. Wanneer de werktemperatuur van het product lager is dan -20°C, moet een EPDM O-type afdichtingsring worden gekozen.
6De standaard kabellengte is 1,5 m en er zijn drie soorten materialen om uit te kiezen.Als u een ander kabelmateriaal nodig heeft, vermeld het in het bestelformulier.
7In geval van sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of radiofrequente interferentie en andere speciale vereisten, informeer ons bedrijf en vermeld in de bestelling.
| Bestelgids van de drukzender | ||||||||
| BP93420XX | Druktransmitter | |||||||
| Code | Ontwerp van de structuur | |||||||
| IB | Algemene druktransmitter | IX | Toon druktransmitter | |||||
| IE | Schokbestendige luchtvaartdrukzender | IIC/III | Industrial General/ Display Druktransmitter | |||||
| Indien | Vochtdichte drukzender | IIE/IIIE | Algemene/displaydruktransmitter | |||||
| IN | Airconditioning speciale drukzender | |||||||
| IC | Hoogtemperatuurdruktransmitter | |||||||
| IQ1/IQ2 | Grote diafragma/hoogtemperatuurdruktransmitter | |||||||
| Meetbereik | -Nee.1. . .0~0.01...100 MPa | |||||||
| (0-X) Kpa of MPa | X: geeft het werkelijke meetbereik aan | |||||||
| Code | Stroomvoorziening | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | andere | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Drukverbinding | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | andere | |||||||
| Code | Elektrische aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Afgesloten kabeluitgang | |||||||
| B4 | 2088 Industriële behuizing | |||||||
| B5 | 2088 Industriële behuizing met display | |||||||
| B6 | andere | |||||||
| Code | Druktype | |||||||
| G | Gewichtsdruk | |||||||
| Een | Absolute druk | |||||||
| S | Verzegelde referentiedruk | |||||||
Vragen:
1V: Wat zijn de kenmerken van uw druksensor-zenders?
A: Hoge precisie, duurzaamheid en uitstekende prestaties.
2. V: Kan ik speciale specificaties aanpassen?
A:We leveren OEM en ODM service.
3V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen tot 20.000 druksensor-zenders per maand produceren, dus we zijn volledig in staat om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen.
4. V: Wat is de typische levertijd?
A: 3 tot 5 werkdagen voor standaardmodellen.
