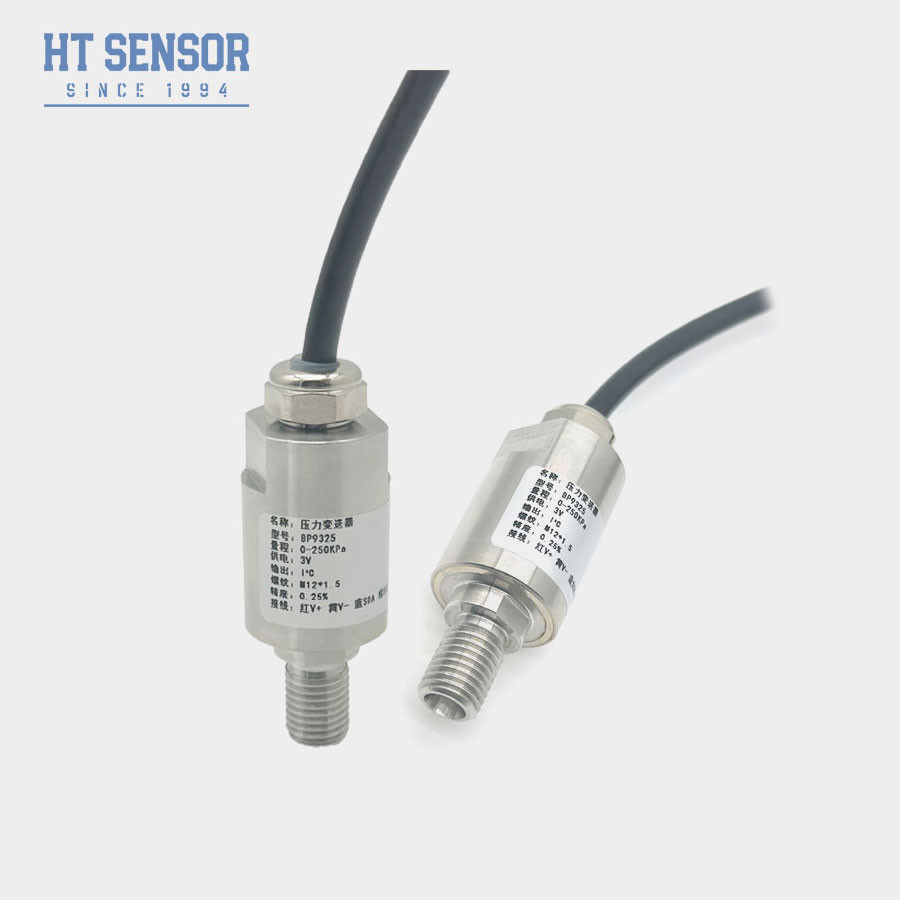

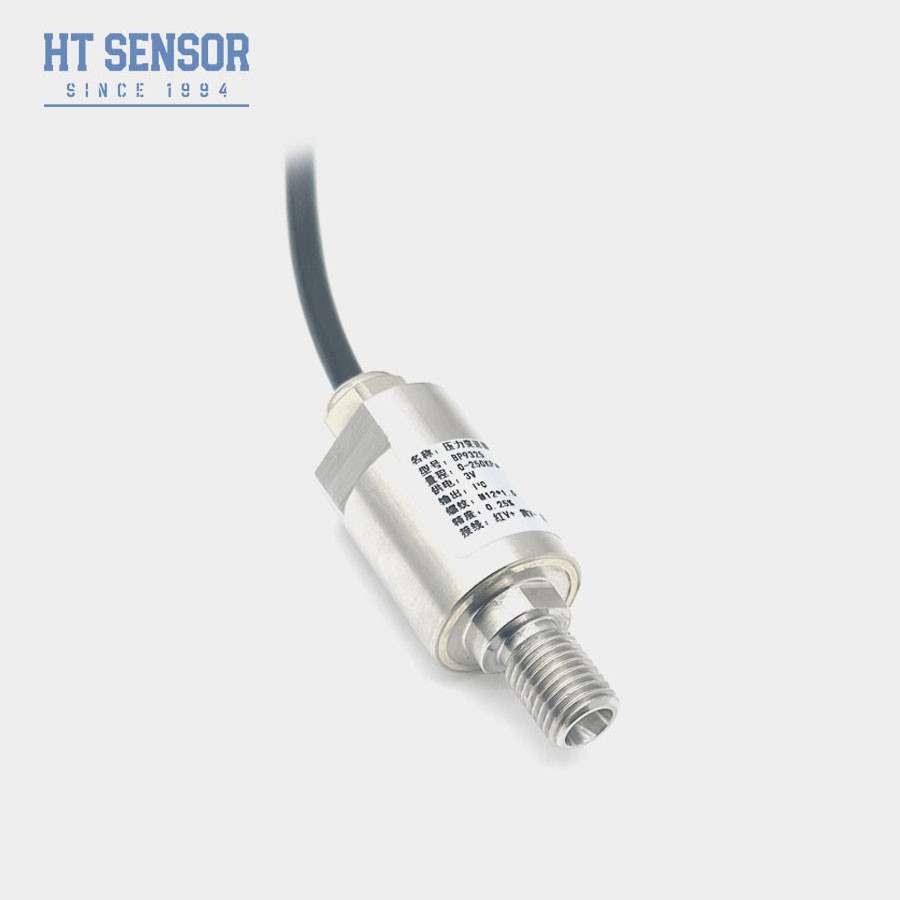

Silicon Piezoresistive Industrial Pressure Transmitter Sensor met I2C-uitgang
Product Details
| Modellen: | BP9325 | Type kern: | Piezoresistieve silicondruksensoren |
|---|---|---|---|
| Media verenigbaarheid: | Lucht, olie of andere Compatibele vloeistof | Compensatie Temp: | 0~70°C |
| Handelsmerk: | HTsensor | Druktype: | Gauge, Absolute, Verzegeld |
| Huismateriaal: | 304 roestvrij staal of 316L | Signaaluitgang: | I2C 4-20mA |
| IP-classificatie: | IP65 | Verbinding: | G1/4 1/4NPT OF OEM |
| Markeren |
Silicon piezoresistive druktransmittersensor,I2C-druktransmittersensor,Sensor voor industriële druktransmitters |
||
Product Description
Silicon Piezoresistive Industrial Pressure Transmitter Sensor met I2C-uitgang
BP9325-I2C silicium piezoresistieve druksensor
Product Inleiding van industriële druk sensor Transmitter
De BP9325-I2C-druksensor maakt gebruik van onze gepatenteerde HT-serie silicium piezoresistieve isolatie membraan olieverzegelde kern als meetelement.Het signaalverwerkingscircuit van de sensor is geïntegreerd in de ruiten van roestvrij staalHet product heeft grondige tests en verouderingsscreening van zijn onderdelen, halffabrikaten en eindproducten ondergaan.een stabiele en betrouwbare prestaties te garanderen;.
Productkenmerken van een industriële drukzender
- Economisch en compact
- Dual 24-bit ADC's voor druk- en temperatuuropname
- Standaard I2C-communicatieprotocol
- Alle roestvrij staal 316L materiaal
Toepassingen en industrie van industriële druksensor
- De drukmeter is ontworpen voor niet-corrosieve media en maakt gebruik van een constructie van 316L roestvrij staal.
- Dit maakt de sensor geschikt voor industriële procestoepassingen zoals die in de aardolie-, chemische en metallurgische industrie.het robuuste ontwerp maakt het geschikt voor gebruik in de scheepsbouw- en luchtvaartindustrieDe sensor is ook goed te integreren met Internet of Things (IoT) toepassingen.
| Prestatieparameters van BP9325-I2C industriële drukzender | |
| Bereik | - 100 kPa... 0 35 kPa... 3,5 MPa... 100 MPa |
| Druktype | Gewichtsdruk, absolute druk |
| Stroomvoorziening | 3.0V 3.6V gelijkstroom |
| Uitgangssignaal | Digitale I2C (druk, temperatuur) |
| Overbelasting | ≤ 1,5 maal het nominale bereik |
| Precisiteit @ 25°C | ±0,25% (typisch), ±0,5% (maximaal) |
| Herhaalbaarheid en hysteresis | 0.02% F.S. (typisch), 0,05% F.S. (maximaal) |
| Langetermijnstabiliteit | ±0,1% F.S. per jaar (typisch), ±0,2% F.S. per jaar (maximaal) |
| Nultemperatuurverschuiving | ±0,02% F.S/°C (≤100KPa), ±0,01% F.S/°C (>100KPa) |
| Temperatuurverschuiving op volle schaal | ±0,02% F.S/°C (≤100KPa), ±0,01% F.S/°C (>100KPa) |
| Frequentie-respons | 2.4Khz |
| Compensatietemperatuur | -20-70°C ((≤10MPa, aanpasbaar) |
| Werktemperatuur | -30°C tot 80°C |
| Bergingstemperatuur | -40°C tot 120°C |
| Continu werkende stroom | 3 mA DC |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 50MΩ @50V gelijkstroom |
| Beschermingsgraad | IP65 |
| O-ring | Fluorrubber |
| Gewicht | ~ 0,4 kg |
Communicatieprotocol
BP-I2C gebruikt het I2C-busprotocol voor communicatie met externe apparaten.BP-IIC fungeert als een I2C slaafapparaat, en het hoofdapparaat kan ermee communiceren met behulp van de volgende opdrachtformaten:
Wanneer BP-I2C is ingesteld op digitale output (gebruikend I2C 0xAC commando), zal B[23:0] worden uitgebracht in respectievelijk drie bytes. Gebruikers kunnen gemakkelijk omzetten naar percentage met behulp van de volgende formule:
Bij gebruik van het opdracht 0xAC I2C voor het uitlezen van de gekalibreerde 5-byte gegevens wordt de temperatuurgegevens verstrekt door de laatste twee bytes van de 16-bit gegevens.Gebruikers kunnen de T-waarde eenvoudig omzetten in werkelijke temperatuur met behulp van de volgende formule::
Opmerking: de standaardbrug is 10% ~ 90%, het nulpunt van de sensorbrug komt overeen met 10%, het volle punt komt overeen met 90%. De standaardsensor geeft geen temperatuurwaarden.Temperatuur uitslag vereist aanpassing.
| Aanwijzing voor selectie |
1.Zorg ervoor dat de kerngrootte tijdens de montage overeenkomt met de zenderbehuizing om de vereiste luchtdichtheid te bereiken.
2.Verticaal monteren en gelijkmatig drukken om te voorkomen dat de compensatieplaat verstopt of beschadigd raakt.
3.Het meetmedium moet compatibel zijn met het materiaal van de kerndiafragmabehuising (316L).
4Druk niet op het sensordiafragma met scherpe voorwerpen om vervorming of perforatie te voorkomen die schade aan de kern veroorzaken.
5Houd de ventilatietuib van de meetkern open voor de atmosfeer.
6.In geval van wijzigingen van de pinnenleidingen, verwijzen naar het op de kern bevestigde etiket.
Vragen:
1V: Wat zijn de kenmerken van uw druksensor-zenders?
A: Onze druksensor-zenders worden gekenmerkt door hoge precisie, duurzaamheid en uitstekende prestaties, met de mogelijkheid tot aanpassing.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen via onze OEM- en ODM-diensten.
3V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten hebben de capaciteit om tot 30.000 druk sensor zenders per maand te produceren, zodat we kunnen voldoen aan grootschalige bestellingen.Het is raadzaam om vooraf contact op te nemen met ons verkoopteam voor een soepele productie- en leveringsschema..
4. V: Wat is de typische levertijd?
A: Standaardmodellen hebben meestal een levertijd van 5 tot 8 werkdagen, terwijl aangepaste producten kunnen variëren.
5. V: Hoe zijn de producten geprijsd?
A: We bieden concurrerende prijzen met kortingen voor bulkorders of langetermijnpartnerschappen.
6. V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze producten worden vanaf de verzenddatum voorzien van een garantie van 24 maanden, en onze after-sales service zorgt binnen 24 uur voor snelle reacties, samen met ondersteuning voor remote instructie via het PC-netwerk.
