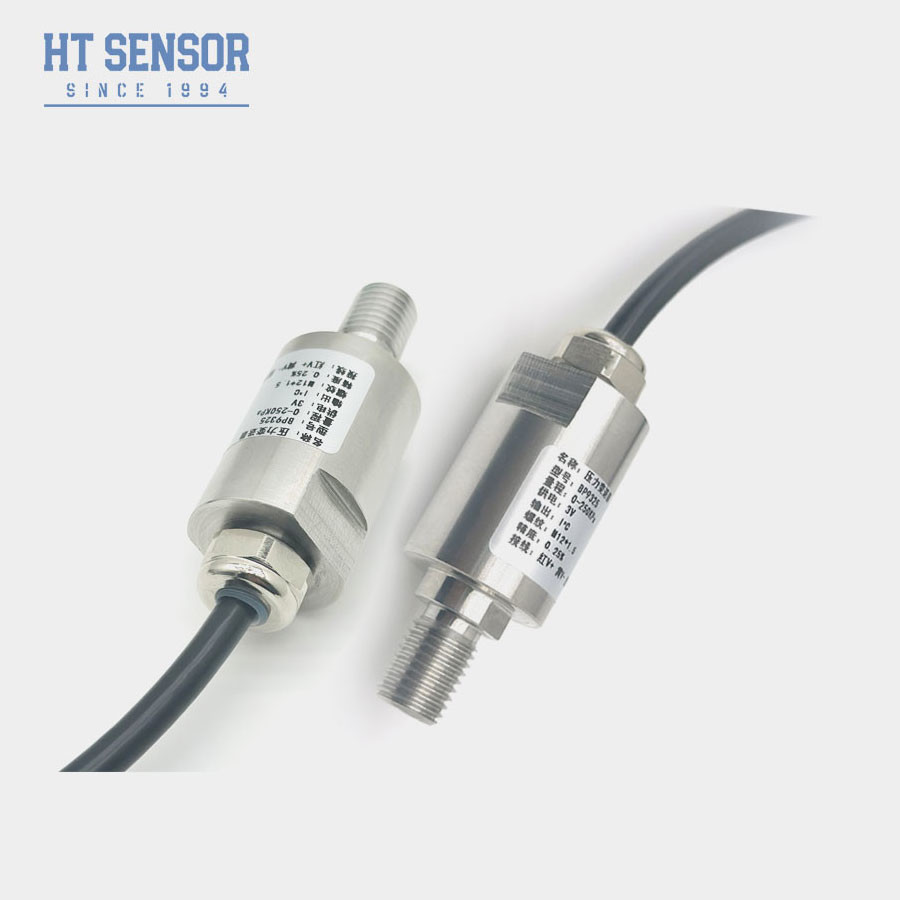

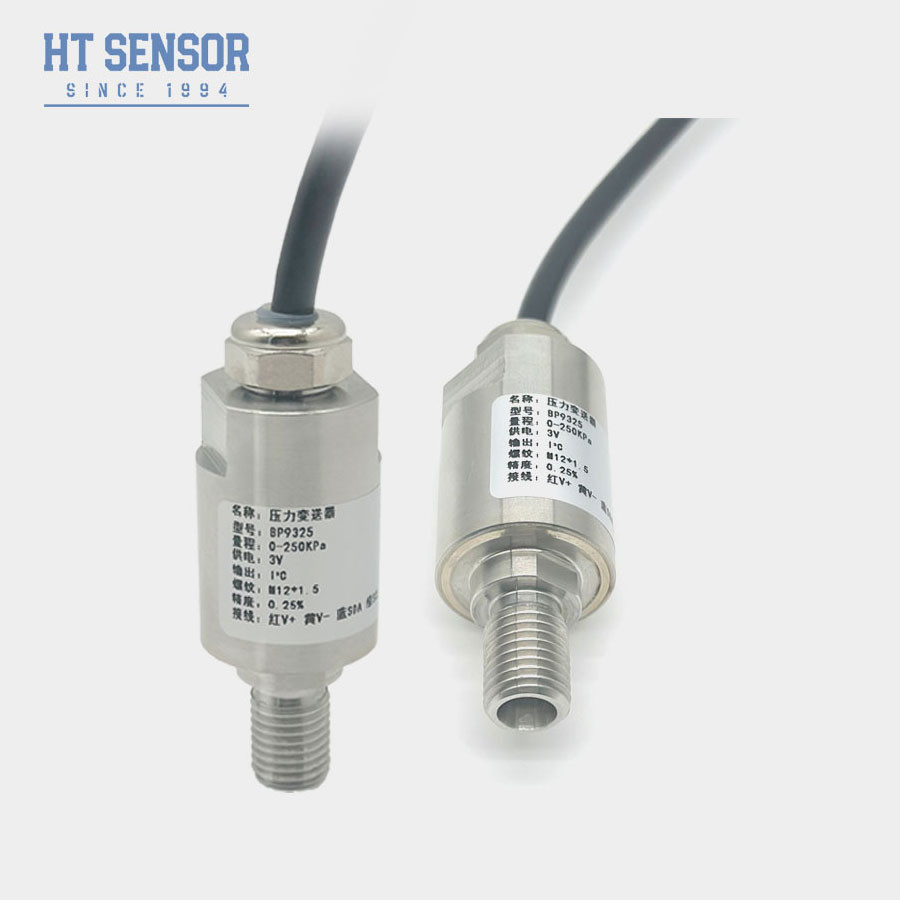

BP9325 I2C Signalmeting Industriële druk sensor 304 roestvrij staal sensor
Product Details
| Modellen: | BP9325 | Type kern: | Piezoresistieve silicondruksensoren |
|---|---|---|---|
| Media verenigbaarheid: | Lucht, water en olie | Compensatie Temp: | 0~70°C |
| Handelsmerk: | HTsensor | Druktype: | Maatstaf, Absolute, verzegelde druk |
| Huismateriaal: | Roestvrij staal | Signaaluitgang: | I2C |
| IP-classificatie: | IP65 | Verbinding: | G1/4 of OEM |
| Markeren |
BP9325 Industriële druksensor,Meting van I2C-signaal Industriële druk sensor,304 roestvrij staal Industriële druksensor |
||
Product Description
BP9325-I2C industriële druksensor met parameters en absolute drukopties
I2C-uitgang voor industriële BP9325 Silicon Industrial Pressure Sensor
BP9325-I2C silicium piezoresistieve druksensor
Product Inleiding van industriële druksensoren
De BP9325-I2C-druksensor gebruikt onze zelf ontwikkelde HT-serie silicium piezoresistieve isolatie membraan olie gevulde kern als signaal meetelement.De signaalverwerkingscircuit bevindt zich in de roestvrijstalen behuizingHet product is onderworpen aan rigoureuze tests en verouderingsscreening voor onderdelen, halffabrikaten en eindproducten.een stabiele en betrouwbare prestaties te garanderen;.
Productkenmerken van industriële druksensoren
- Economisch en compact
- Dual 24-bit ADC's voor druk- en temperatuuropname
- Standaard I2C-communicatieprotocol
- Alle roestvrij staal 316L materiaal
Toepassingen en industrie van industriële druksensoren
- Drukmeting voor niet-corrosieve media tot 316L roestvrij staal
- Industriële proceslocaties zoals aardolie, chemie, metallurgie, enz.
- Scheepsbouw en luchtvaart
- Hydraulische en pneumatische besturingssystemen
- Internet van de dingen (IoT)
| Prestatieparameters van BP9325-I2C industriële druksensor | |
| Bereik | - 100 kPa... 0 35 kPa... 3,5 MPa... 100 MPa |
| Druktype | Gewichtsdruk, absolute druk |
| Stroomvoorziening | 3.0V 3.6V gelijkstroom |
| Uitgangssignaal | Digitale I2C (druk, temperatuur) |
| Overbelasting | ≤ 1,5 maal het nominale bereik |
| Precisiteit @ 25°C | ±0,25% (typisch), ±0,5% (maximaal) |
| Herhaalbaarheid en hysteresis | 0.02% F.S. (typisch), 0,05% F.S. (maximaal) |
| Langetermijnstabiliteit | ±0,1% F.S. per jaar (typisch), ±0,2% F.S. per jaar (maximaal) |
| Nultemperatuurverschuiving | ±0,02% F.S/°C (≤100KPa), ±0,01% F.S/°C (>100KPa) |
| Temperatuurverschuiving op volle schaal | ±0,02% F.S/°C (≤100KPa), ±0,01% F.S/°C (>100KPa) |
| Frequentie-respons | 2.4Khz |
| Compensatietemperatuur | -20-70°C ((≤10MPa, aanpasbaar) |
| Werktemperatuur | -30°C tot 80°C |
| Bergingstemperatuur | -40°C tot 120°C |
| Continu werkende stroom | 3 mA DC |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 50MΩ @50V gelijkstroom |
| Beschermingsgraad | IP65 |
| O-ring | Fluorrubber |
| Gewicht | ~ 0,4 kg |
Communicatieprotocol
BP-I2C gebruikt het I2C-busprotocol voor communicatie met externe apparaten.BP-IIC fungeert als een I2C slaafapparaat, en het hoofdapparaat kan ermee communiceren met behulp van de volgende opdrachtformaten:
Wanneer BP-I2C is ingesteld op digitale output (gebruikend I2C 0xAC commando), zal B[23:0] worden uitgebracht in respectievelijk drie bytes. Gebruikers kunnen gemakkelijk omzetten naar percentage met behulp van de volgende formule:
Bij gebruik van het opdracht 0xAC I2C voor het uitlezen van de gekalibreerde 5-byte gegevens wordt de temperatuurgegevens verstrekt door de laatste twee bytes van de 16-bit gegevens.Gebruikers kunnen de T-waarde eenvoudig omzetten in werkelijke temperatuur met behulp van de volgende formule::
Opmerking: de standaardbrug is 10% ~ 90%, het nulpunt van de sensorbrug komt overeen met 10%, het volle punt komt overeen met 90%. De standaardsensor geeft geen temperatuurwaarden.Temperatuur uitslag vereist aanpassing.
| Aanwijzing voor selectie |
1.Zorg ervoor dat de kerngrootte tijdens de montage overeenkomt met de zenderbehuizing om de vereiste luchtdichtheid te bereiken.
2.Verticaal monteren en gelijkmatig drukken om te voorkomen dat de compensatieplaat verstopt of beschadigd raakt.
3.Het meetmedium moet compatibel zijn met het materiaal van de kerndiafragmabehuising (316L).
4Druk niet op het sensordiafragma met scherpe voorwerpen om vervorming of perforatie te voorkomen die schade aan de kern veroorzaken.
5Houd de ventilatietuib van de meetkern open voor de atmosfeer.
6.In geval van wijzigingen van de pinnenleidingen, verwijzen naar het op de kern bevestigde etiket.
