Material: | Stainless Steel | Output Signal: | 4-20 mA or 0.5-4.5VDC |
---|---|---|---|
Supply Power: | 24 VDC or 5 VDC | Electronic Connection: | Mini Din |
Measurement Range: | -100~0-10KPa~10MPa | Accuracy: | 0.25%, 0.5% |
Sensing Element: | Diffused silicon pressure sensor | Connection Type: | Thread |
H.S code: | 9026209090 | OEM: | OEM or ODM |
Warranty: | 24 Months | Temperature drift: | 0.5%f.s |
Operate temperature range: | -30-80℃ | ||
Markeren: | Piezo-resistieve sensor industriële druktransmitters,nauwkeurige industriële druktransmitters |

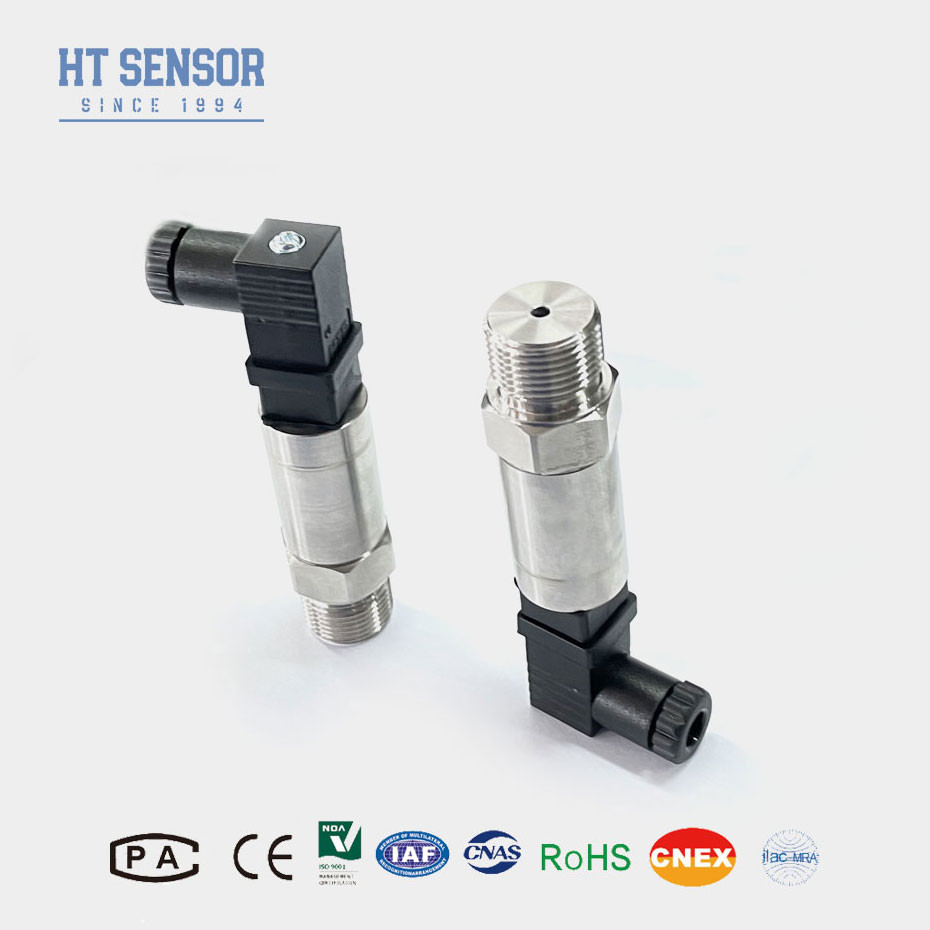

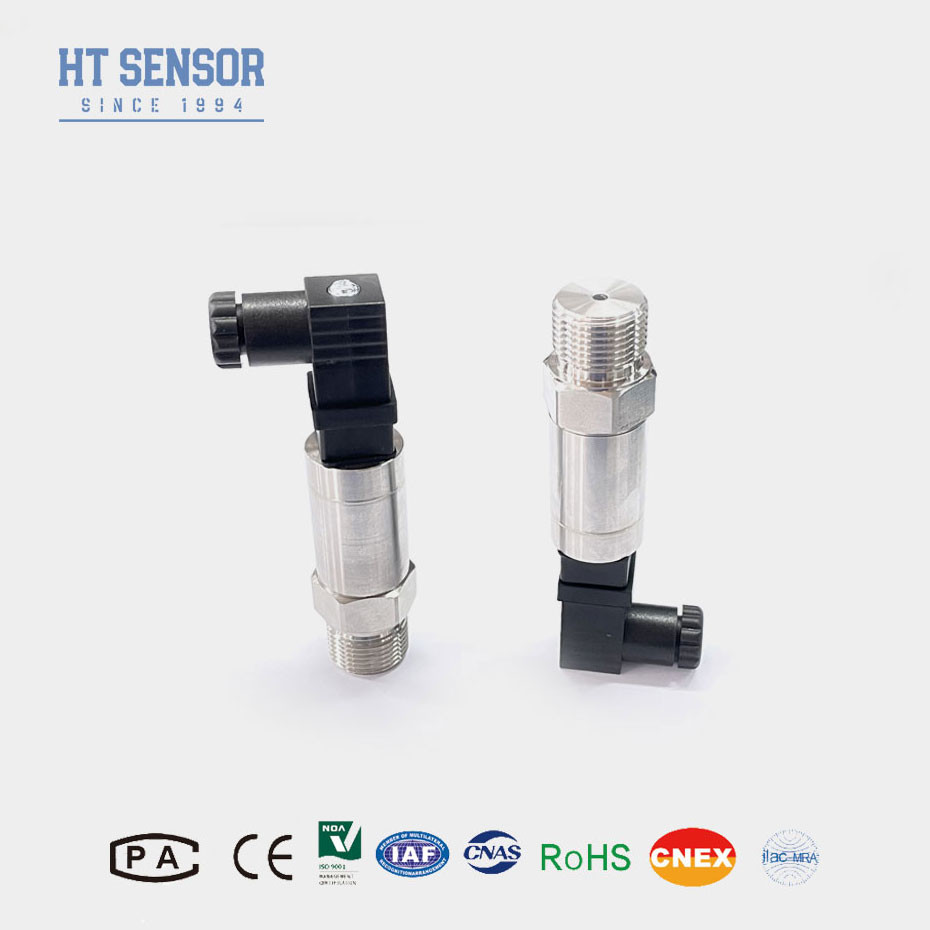

BP157 Geïsoleerd membraan met olieDruktransmitter
Inleiding:
BP157 maakt gebruik van de silicium-drukbestendige isolatie membraan olie gevulde kern als het signaal meting element. Het signaal verwerking circuit is gelegen in een roestvrij staal behuizing,omzetting van het sensorsignaal in een standaarduitgangssignaal. Het product heeft
de onderdelen, halffabrikaten en eindproducten zijn aan strenge tests en verouderingsonderzoeken onderworpen om een stabiele en betrouwbare prestatie te garanderen.
Het is een compacte diffuse silicium druk sensoren bieden een combinatie van hoge prestaties, duurzaamheid en flexibiliteit,Het maakt ze een uitstekende keuze voor nauwkeurige drukmetingen in ruimtebeperkte omgevingen..
Productkenmerken:
Compact en robuust ontwerp
Anti-elektromagnetische interferentie.
Volledig gelast, afgesloten
Robuuste bouw
Eenvoudige integratie
Toepassingen:
Compatibel met 316L roestvrij staal, niet-corrosieve gassen en vloeistoffen
Petrochemische en andere industriële sector
luchtcompressor, vacuümapparatuur
Hydraulische en pneumatische besturingssystemen
Prestatieparameters:
Meetbereik | - 100kPa~0kPa~10kPa... 10MPa |
Druktype | Meting van de druk, absolute druk, verzegelde druk |
Overbelastingdruk | ≤ 1,5 keer het nominale bereik |
Precisiteit @ 25°C | ±0,25% (typisch), ±0,5% (maximaal) |
Herhaalbaarheid en hysteresis | 0.02% F.S. (Type) 0.05% F.S. (Max.) |
Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
Temperatuurfout - Nul | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
Temperatuurfout -Span | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
Compensatietemperatuur | 0-50°C ((<35KPa), 0-70°C ((standaard)) -20~80 ((aanpasbaar) |
Werktemperatuur | -20°C tot 80°C |
Bergingstemperatuur | -40°C tot 120°C |
Huismateriaal | 304 SS |
Materiaal van het diafragma | 316L SS |
Isolatieweerstand | 100MΩ 100VDC |
Explosiebestendige classificatie | Ex db IIC T6 Gb |
Beschermingscategorie | IP65 |
Afdichtmateriaal | Fluorrubber of volledig gelaste afdichting |
Gewicht | ~ 0,20 kg |
Uitgangssignaal | Voedingsspanning | Uitvoertype |
4·20 mA | 12 ̊30VDC | 2/3/4 draad |
010/20mA |
3 draad |
|
0/1 ¢5V | ||
0/110V | ||
0.5·4.5V | 5VDC |
Besteltips
1Bepaal het drukbereik: Identificeer het volledige drukbereik dat de zender moet meten.Zorg ervoor dat de door u geselecteerde zender nauwkeurig kan meten binnen dit bereik om fouten en mogelijke schade te voorkomen.
2. nauwkeurigheidsniveaus: begrijp de nauwkeurigheidsvereisten voor uw toepassing. verschillende zenders bieden verschillende niveaus van nauwkeurigheid, dus kies er een die voldoet aan uw specifieke behoeften aan nauwkeurige gegevens.
3. Montageopties: Identificeer hoe de zender in uw applicatie zal worden gemonteerd, of deze nu rechtstreeks moet worden gemonteerd, in een beugel moet worden gemonteerd of in een paneel moet worden geïntegreerd.
4Voor speciale eisen zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of radiofrequente interferentie, informeer ons bedrijf en specificeer ze in de bestelling.
5Montageopties: Identificeer hoe de zender in uw toepassing wordt gemonteerd, of deze nu rechtstreeks moet worden gemonteerd, in een beugel moet worden gemonteerd of in een paneel moet worden geïntegreerd.
