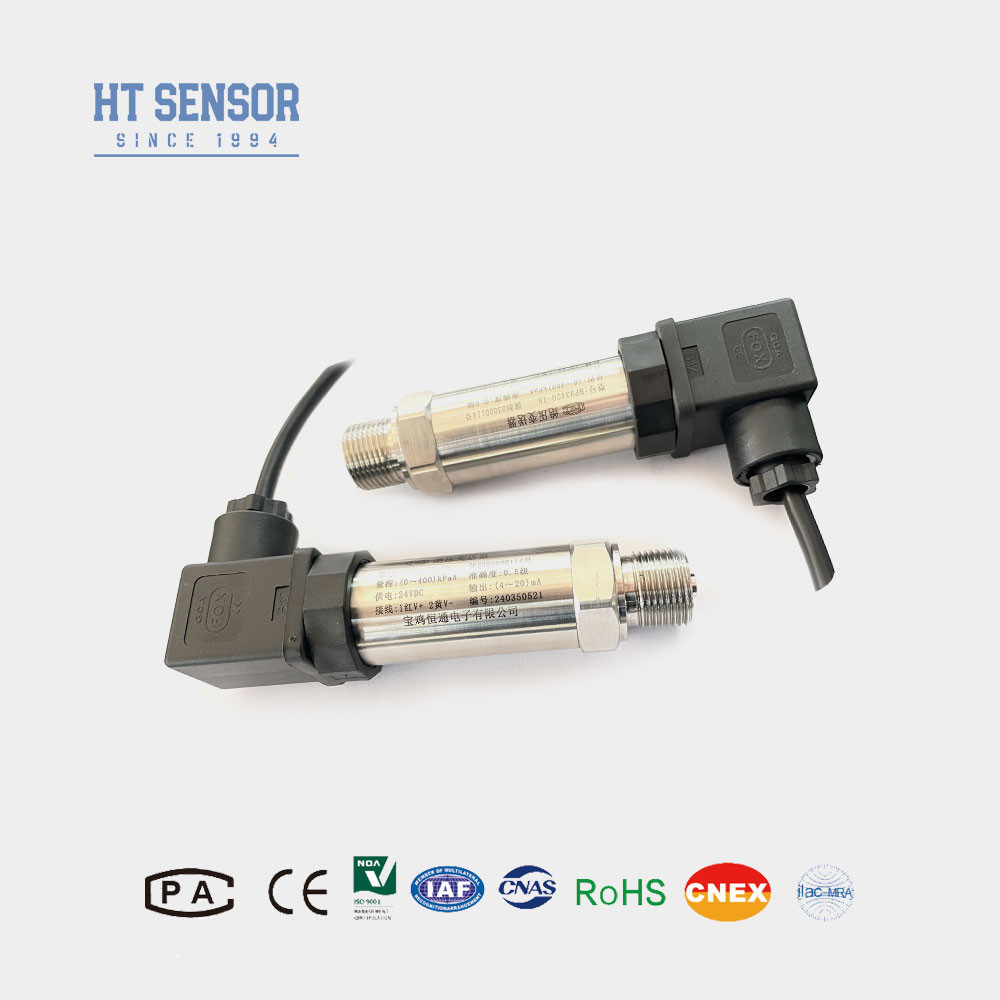

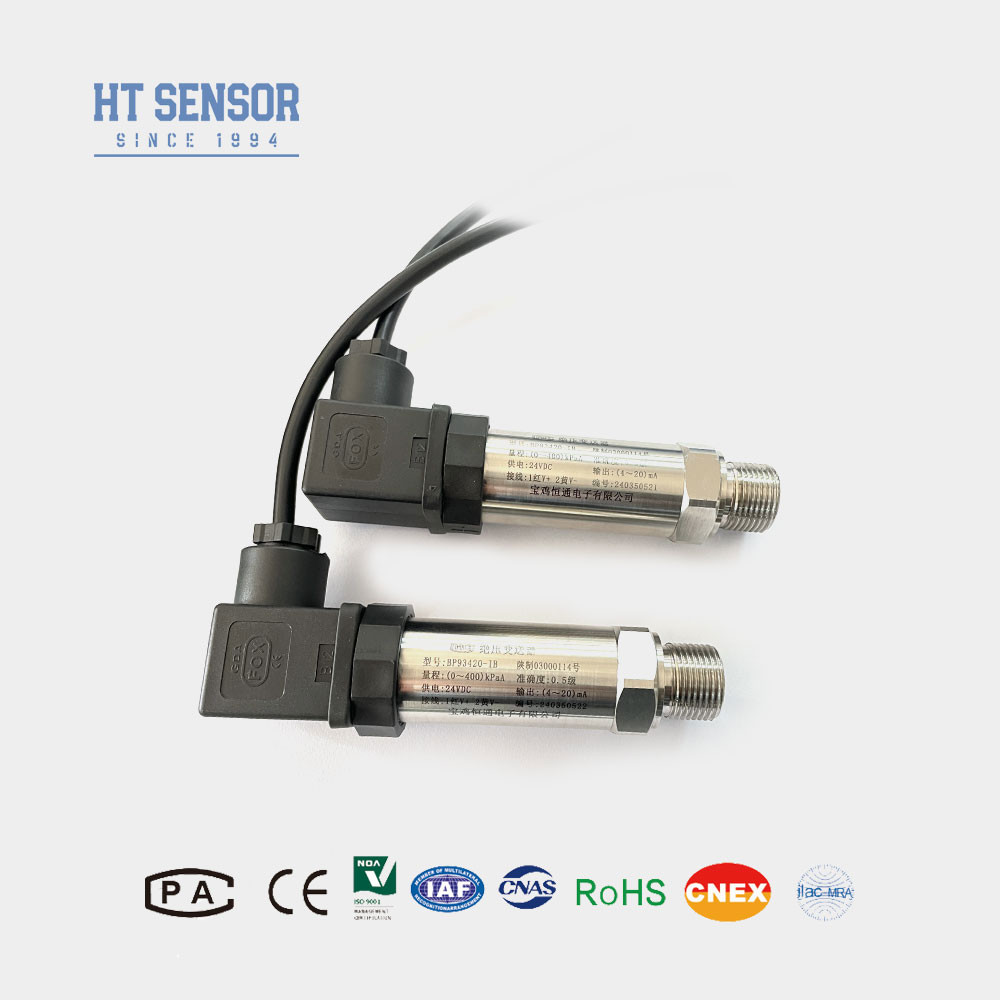

BP93420IB Druktransmitter
Inleiding van industriële druksensor:
De BP93420IB industriële druksensor heeft een gelast ontwerp, waardoor hij geschikt is voor het meten van niet-corrosieve gassen en vloeistoffen.De kerncomponent is het met olie gevulde element van de HT-serie met gedistribueerd silicium, dat dient als signaalmetingsapparaatDe sensor is ingebouwd in roestvrij staal en afgesloten met een gasdichte las, die een geïntegreerd circuit voor signaalverwerking bevat dat de uitgang van de sensor omzet in een standaardsignaal.Onze producten ondergaan uitgebreide test van componenten en verouderingsprocedures om een betrouwbare werking in een breed scala aan industriële omgevingen te garanderen.
Productkenmerkenmet een vermogen van meer dan 10 W:
1Een breed meetbereik, een roestvrij staalconstructie, diverse drukinterfaces.
2Compact en lichtgewicht ontwerp.
3.Hoge precisie, volledig roestvrij staal.
Toepassingenmet een vermogen van meer dan 10 W:
1- Drukmeting van niet-corrosieve gassen en vloeistoffen met 316L roestvrij staal.
2. toegepast in de scheepvaart- en luchtvaartindustrie.
3Gebruikt in industriële processen op locatie zoals aardolie, chemie, metallurgie, energieopwekking en hydrologie.
4. gebruikt in hydraulische en pneumatische besturingssystemen.
| Prestatieparametersmet een vermogen van meer dan 10 W |
| Meetbereik |
- 100kPa... 0kPa ~ 10kPa... 20MPa |
| Druktype |
Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting |
≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC |
±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid |
00,1% FS |
| Hysteresis |
00,1% FS |
| Langetermijnstabiliteit |
± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt |
± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal |
± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Compensatietemperatuur |
0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur |
-20 °C tot 80 °C |
| Bergingstemperatuur |
-40°C tot 120°C |
| Vibratie |
10 g,55 Hz ~ 2 kHz |
| Huismateriaal |
304,316L |
| Materiaal van het diafragma |
316L |
| Isolatieweerstand |
100MΩ 100VDC |
| Explosiebestendige classificatie |
Ex ia IIC T6 Ga |
| Beschermingscategorie |
IP65 |
| Gewicht |
~ 0,25 kg |
| Uitgangssignaal |
Voedingsspanning |
Uitvoertype |
| 4 tot en met 20 mA |
12~30VDC |
2/3/4 draad |
| 0~10/20mA |
3 draad |
| 0/1 tot en met 5 V |
| 0/1 ~ 10V |
| 0.5 tot en met 4,5 V |
5VDC |
- 1Bij de keuze van het product moeten de klanten de verenigbaarheid tussen het gemeten medium en de contactdelen van het product controleren.
- 2.Houd er rekening mee dat explosiebestendige producten bij bestelling geen digitale schermkoppen bevatten.
- 3.Voor zenders die zijn besteld met een LCD- of LED-displaykop, moet de stroomtoevoer niet lager zijn dan 20 VDC.
- 4.Om de betrouwbare werking van het product te garanderen, wordt het aanbevolen dat gebruikers op de locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat zowel het product als de voedingsbron goed geaard zijn.
- 5.De O-ring van fluorrubber heeft een nominale werktemperatuur van -20°C tot 250°C. Als de werktemperatuur van het product lager is dan -20°C, moet een EPDM-O-ringdichting worden gekozen.
- 6.De standaardkabellengte is 0 m, verkrijgbaar in drie materialen.Vermeld het vereiste kabelmateriaal in de bestelling indien het verschilt van het standaardmateriaal.
- 7Voor speciale eisen zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of radiofrequente interferentie, informeer ons bedrijf en specificeer ze in de bestelling.
| Bestelgids |
| BP93420XX |
Druktransmitter |
| |
Code |
Ontwerp van de structuur |
| IB |
Algemene druktransmitter |
IX |
Toon druktransmitter |
| IE |
Schokbestendige luchtvaartdrukzender |
IIC/III |
Industrial General/ Display Druktransmitter |
| Indien |
Vochtdichte drukzender |
IIE/IIIE |
Algemene/displaydruktransmitter |
| IN |
Airconditioning speciale drukzender |
|
|
| IC |
Hoogtemperatuurdruktransmitter |
|
|
| IQ1/IQ2 |
Grote diafragma/hoogtemperatuurdruktransmitter |
|
|
| |
Meetbereik |
-Nee.1. . .0~0.01...100 MPa |
| (0-X) Kpa of MPa |
X: geeft het werkelijke meetbereik aan |
| |
Code |
Stroomvoorziening |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
andere |
| |
Code |
Uitgangssignaal |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Code |
Drukverbinding |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
andere |
| |
Code |
Elektrische aansluiting |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Afgesloten kabeluitgang |
| B4 |
2088 Industriële behuizing |
| B5 |
2088 Industriële behuizing met display |
| B6 |
andere |
| |
Code |
Druktype |
| G |
Gewichtsdruk |
| Een |
Absolute druk |
| S |
Verzegelde referentiedruk |
Vragen:
- Vragen:
- V: Wat zijn de kenmerken van uw druksensor-zenders?
- A: Onze druksensortransmitters staan bekend om hun hoge precisie, uitzonderlijke duurzaamheid en algehele uitstekende prestaties.We bieden ook aanpassingsmogelijkheden om te voldoen aan de specifieke eisen van de klant.
-
- V: Kan ik een aanvraag indienen voor een aangepaste specificatie voor mijn aanvraag?
- A: Absoluut. Ons engineeringteam heeft de mogelijkheden om onze producten op maat te maken via onze OEM- en ODM-diensten, zodat we aan uw unieke behoeften kunnen voldoen.
-
- V: Wat is de huidige productiecapaciteit van uw productiefaciliteiten?
- A: Onze productiefaciliteiten zijn in staat tot 30.000 druksensor-zenders per maand te produceren, zodat we grote bestellingen kunnen afhandelen.we raden aan om vooraf contact op te nemen met ons verkoopteam om een soepele productieplanning en tijdige levering te garanderen.
-
- V: Wat is de typische levertijd voor uw producten?
- A: Standaard modelorders hebben meestal een levertijd van 5 tot 8 werkdagen, terwijl de doorlooptijd voor aangepaste producten kan variëren.
-
- V: Hoe worden uw producten geprijsd en zijn er kortingsmogelijkheden?
- A: We bieden concurrerende prijzen en kortingen, vooral voor bulkbestellingen of langetermijnpartnerschappen.
-
- V: Welke garantie en ondersteuning biedt u voor uw producten?
- A: Al onze producten hebben een garantie van 24 maanden vanaf de verzenddatum. Bovendien zorgt onze responsieve after-sales service voor snelle ondersteuning binnen 24 uur,inclusief hulp bij het op afstand oplossen van problemen via een pc-netwerk.
