BP93420IB Industriële druksensor nauwkeurige maat en verzegelde drukmetingszender
Product Details
| Model NO.: | BP93420-IB | Pressure range: | 0kpa~10kpa...40MPa |
|---|---|---|---|
| Power: | 5VDC，12-36VDC | Output: | 0.5-4.5V/ 4-20mA and so on |
| Long-Term Stability: | +-0.2%F.S/Year(Typ.) | Trademark: | HTsensor sensor |
| Structure Type: | Industrial pressure sensor | Measuring Medium: | Liquid,air,Oil |
| Connector: | big DIN | Customization: | OEM and ODM |
| Markeren |
Gesloten industriële druksensor,Precise Gauge Industrial Pressure Sensor,BP93420IB Industriële druksensor |
||
Product Description

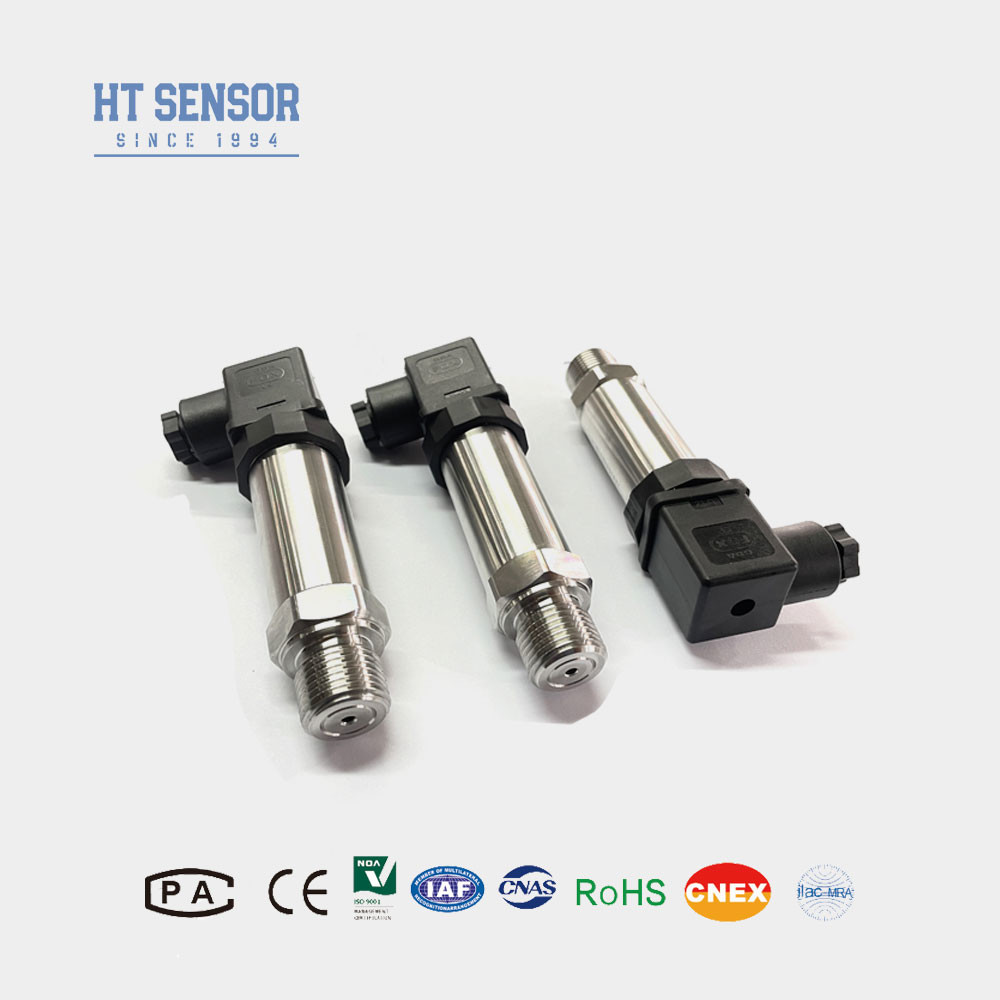

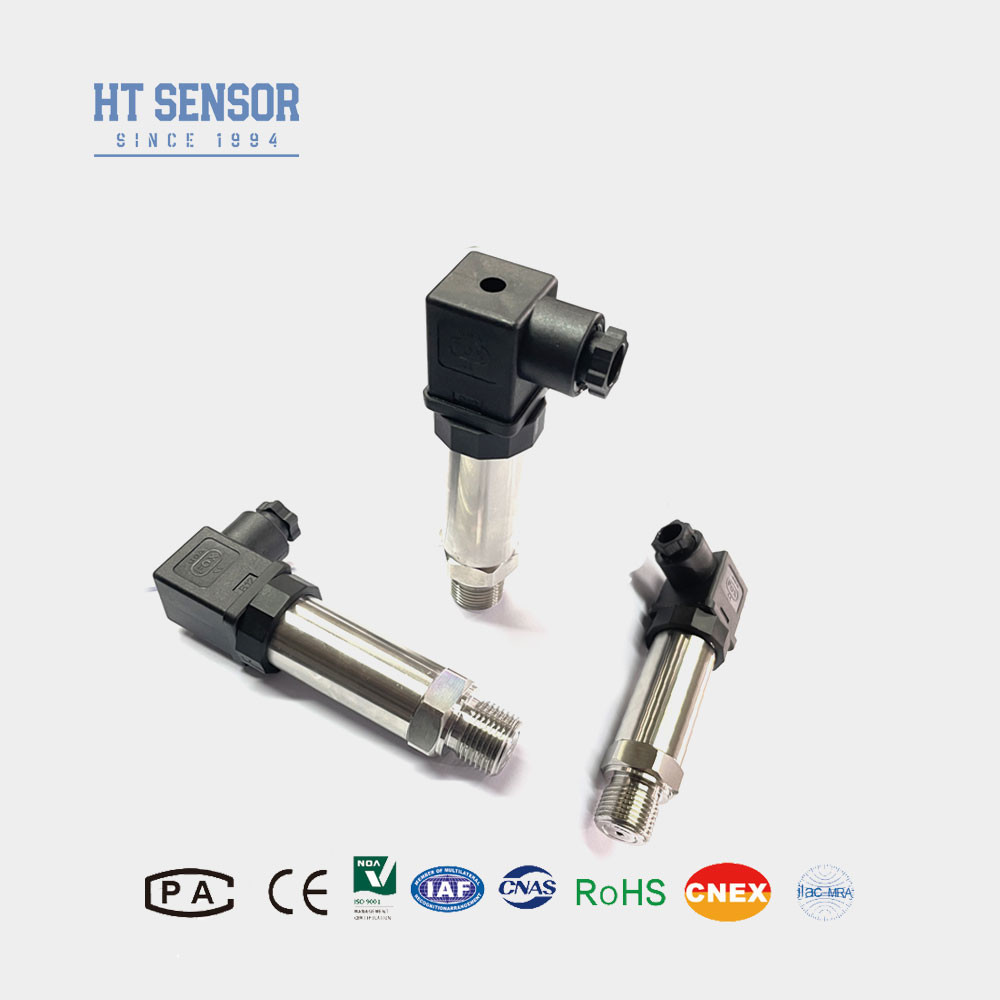

Meting van absolute en verzegelde druk BP93420IB Industriële druksensor
BP93420IB Druktransmitter
Inleiding van industriële druksensor:
De gelaste BP93420IB industriële druksensor is ontworpen voor het meten van niet-corrosieve gassen en vloeistoffen.Het maakt gebruik van de HT-serie diffuse silicium geïsoleerde olie gevulde kern als het signaal meting elementDe sensor van roestvrij staal is afgesloten met een gasdichte las.en het signaalverwerkingscircuit PCB is ingebouwd in een roestvrijstalen behuizing om het sensorsignaal om te zetten in een standaard uitgangssignaalOnze producten worden strikt getest op de componenten en worden getest op veroudering, waardoor betrouwbare prestaties worden gewaarborgd in verschillende industriële toepassingen.
Productkenmerkenmet een vermogen van meer dan 10 W:
1Een breed meetbereik, een roestvrij staalconstructie, diverse drukinterfaces.
2Compact en lichtgewicht ontwerp.
3.Hoge precisie, volledig roestvrij staal.
Toepassingenmet een vermogen van meer dan 10 W:
1- drukmeting van niet-corrosieve gassen en vloeistoffen met 316L roestvrij staal.
2. toegepast in de scheepvaart- en luchtvaartindustrie.
3Gebruikt in industriële processen op locatie, zoals aardolie, chemie, metallurgie, elektriciteitsopwekking en hydrologie.
4. gebruikt in hydraulische en pneumatische besturingssystemen.
| Prestatieparametersmet een vermogen van meer dan 10 W | |
|---|---|
| Meetbereik | - 100kPa... 0kPa ~ 10kPa... 20MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid | 00,1% FS |
| Hysteresis | 00,1% FS |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Compensatietemperatuur | 0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur | -20 °C tot 80 °C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Ex ia IIC T6 Ga |
| Beschermingscategorie | IP65 |
| Gewicht | ~ 0,25 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0/1 ~ 10V | ||
| 0.5 tot en met 4,5 V | 5VDC |
| Besteltips |
- Bij het selecteren van het product moet worden gewaarborgd dat het te meten medium compatibel is met de contactonderdelen.
- Let op dat explosiebestendige producten bij bestelling geen digitale beeldkoppen bevatten.
- Voor zenders met een LCD- of LED-scherm mag de stroomtoevoer niet lager zijn dan 20 VDC.
- Om een betrouwbare werking te garanderen, moeten op de locatie bliksembeschermingsapparaten worden geïnstalleerd en moet de product- en stroomvoorziening goed worden geaard.
- De O-ring van fluorrubber heeft een nominale werktemperatuur van -20 °C tot 250 °C. Als de werktemperatuur lager is dan -20 °C, is een EPDM-O-ringverzegeling nodig.
- De standaard met] geen kabel, verkrijgbaar in drie materialen. Indien niet gespecificeerd, wordt polyethyleen kabel geleverd.
- Voor speciale eisen zoals sterke trillingen, slagkracht, elektromagnetische of radiofrequente interferentie, informeer ons bedrijf en specificeer ze in de bestelling.
| Bestelgids | ||||||||
| BP93420XX | Druktransmitter | |||||||
| Code | Ontwerp van de structuur | |||||||
| IB | Algemene druktransmitter | IX | Toon druktransmitter | |||||
| IE | Schokbestendige luchtvaartdrukzender | IIC/III | Industrial General/ Display Druktransmitter | |||||
| Indien | Vochtdichte drukzender | IIE/IIIE | Algemene/displaydruktransmitter | |||||
| IN | Airconditioning speciale drukzender | |||||||
| IC | Hoogtemperatuurdruktransmitter | |||||||
| IQ1/IQ2 | Grote diafragma/hoogtemperatuurdruktransmitter | |||||||
| Meetbereik | -Nee.1. . .0~0.01...100 MPa | |||||||
| (0-X) Kpa of MPa | X: geeft het werkelijke meetbereik aan | |||||||
| Code | Stroomvoorziening | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | andere | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Drukverbinding | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | andere | |||||||
| Code | Elektrische aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Afgesloten kabeluitgang | |||||||
| B4 | 2088 Industriële behuizing | |||||||
| B5 | 2088 Industriële behuizing met display | |||||||
| B6 | andere | |||||||
| Code | Druktype | |||||||
| G | Gewichtsdruk | |||||||
| Een | Absolute druk | |||||||
| S | Verzegelde referentiedruk | |||||||
Vragen:
V: Wat zijn de belangrijkste kenmerken van uw druksensor-zenders?
A: Onze druksensor-zenders staan bekend om hun hoge precisie, duurzaamheid en uitstekende prestaties.Wij bieden aanpassingsmogelijkheden om aan de specifieke eisen van de klant te voldoen.
V: Kan ik speciale specificaties aanvragen voor mijn aanvraag?
A: Ja, ons engineeringteam is in staat om onze producten aan te passen via onze OEM- en ODM-diensten om aan uw unieke behoeften te voldoen.
V: Wat is uw huidige productiecapaciteit?
A: Onze productiefaciliteiten hebben de capaciteit om tot 30.000 druk sensor zenders per maand te produceren, zodat we kunnen omgaan met grootschalige bestellingen.we raden aan om vooraf contact op te nemen met ons verkoopteam om een soepele productieplanning en levering te garanderen.
V: Wat is de typische levertijd voor uw producten?
A: Standaard modelorders hebben meestal een levertijd van 5 tot 8 werkdagen, terwijl op maat gemaakte producten in de doorlooptijd kunnen variëren.
V: Hoe worden uw producten geprijsd en zijn er kortingsmogelijkheden?
A: Wij bieden concurrerende prijzen met mogelijkheden tot kortingen, vooral voor bulkorders of langetermijnpartnerschappen.
V: Welke garantie en ondersteuning na verkoop bieden u?
A: Al onze producten hebben een garantie van 24 maanden vanaf de verzenddatum.inclusief hulp bij het op afstand oplossen van problemen via een pc-netwerk.
