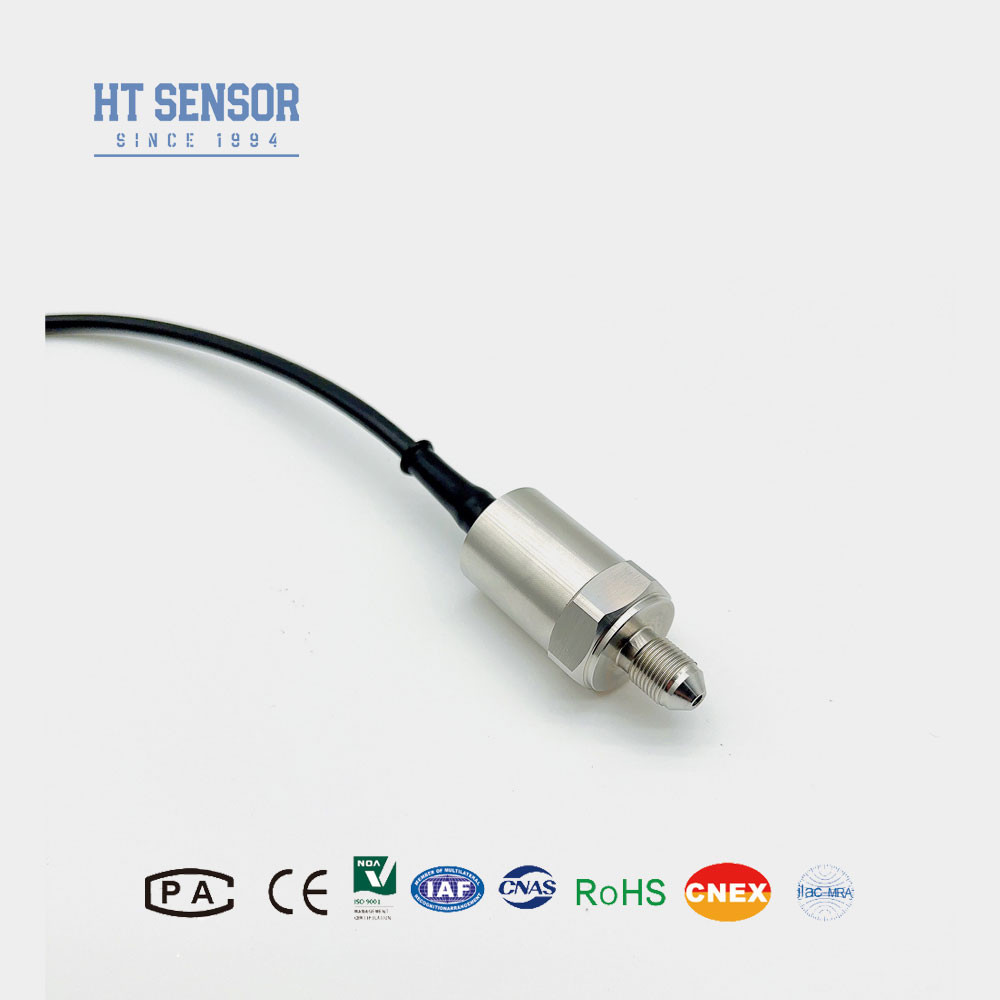

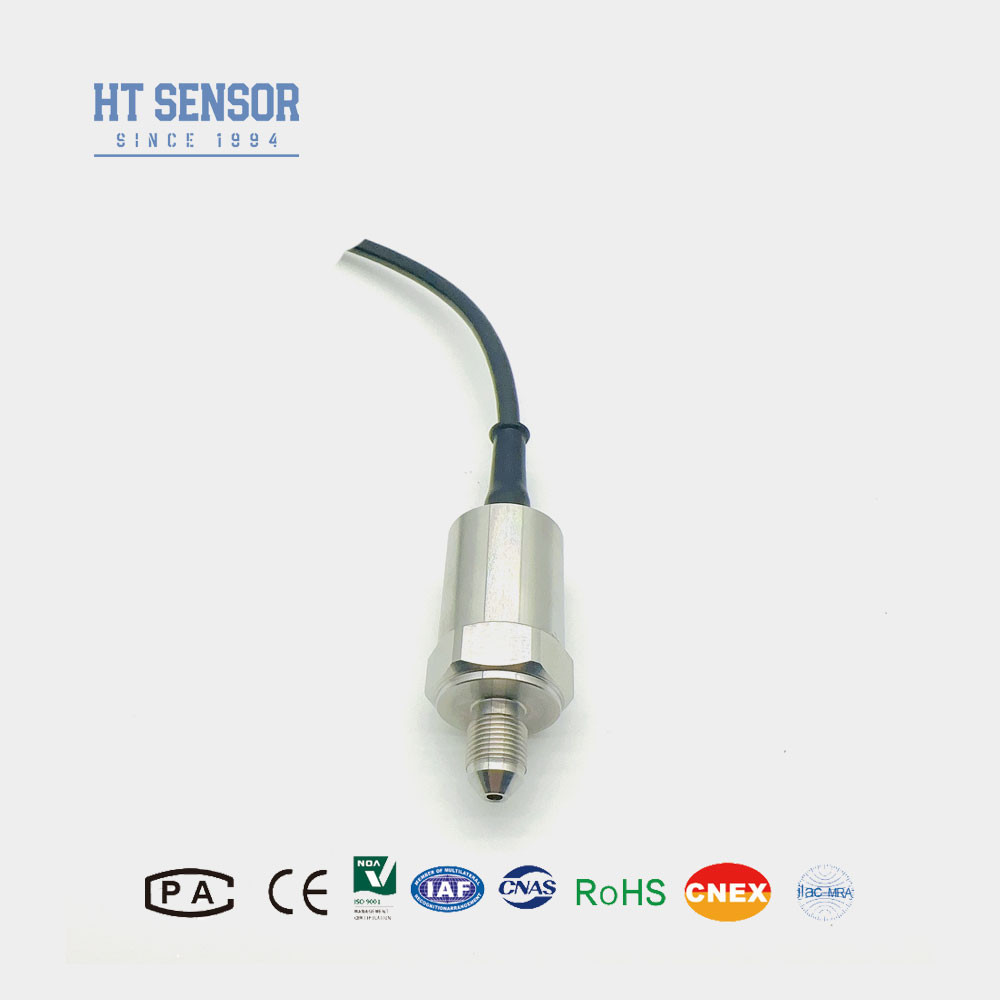

BP9325 Silicium piezoresistieve druksensor met hydraulische en pneumatische besturingssystemen
Product Details
| Model nr.: | BP9325 | Huismateriaal: | Roestvrij staal |
|---|---|---|---|
| Werktemperatuur: | -20℃ aan +80℃ | Stroomvoorziening: | 10V/1,5mA |
| Drukbereik: | 0-10kpa60MPa | IP-classificatie: | IP65 |
| Signaaluitgang: | mv signaal | Type verbinding: | Met Kabel |
| Garantie: | 2 jaar | Type: | Diffuus silicium piezoresistief |
| Markeren |
Silicon Piezoresistive Druk Sensor,Hydraulische besturing Silicium piezoresistieve druk sensor,Pneumatische besturing Silicium piezoresistieve druk sensor |
||
Product Description
Inleiding van de industriële druksensor van silicium:
De BP9325 silicium piezoresistieve druk sensor is een zeer stabiele sensor die gebruik maakt van een diffuse silicium element.De sensor meet de differentialdruk van het medium door deze door te geven aan het siliciumdiafragma via een 316L isolatiediafragma en siliconolieHet diffuse siliciumelement maakt gebruik van het piezoresistieve effect om de druk van zowel vloeistoffen als gassen nauwkeurig te meten.een populaire keuze voor verschillende toepassingenHet biedt een hoge gevoeligheid en een laag stroomverbruik, waardoor het energiezuinig is en perfect is voor apparaten op batterijen.
Productkenmerkenvan silicium industriële druk sensor:
1Gebruikt geavanceerde technologie en 316L roestvrij staal behuizing, met materialen.
2. zoals voltitanium en Hastelloy-diafragma.
3. gebruikt dikke filmcircuits voor temperatuurcompensatie en nulpuntcorrectie.
4- Hoge betrouwbaarheid, herhaalbaarheid en stabiliteit.
Toepassingenvan silicium industriële druk sensor:
1Geschikt voor het meten van de druk van niet corrosieve gassen en vloeistoffen met 316L roestvrij staal.
2- Hydraulische en pneumatische bedieningssystemen.
3Procescontrole.
Basisvoorwaardevan silicium industriële druk sensor:
1Stroomvoorziening: ≤2mADC (typische waarde 1,5mADC)
2Inputimpedantie: 2,5 KΩ~6 KΩ
3Uitgangsimpedantie:2.5KΩ~6KΩ
4Elektrische aansluiting: Goud geplatte Kovar-pinnen of 100 mm hoge temperatuur draden.
| Prestatieparameters: | |||||
| Meetbereik | Afmeting ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Absolute (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Verzegeld (S) | 3500KPa, 7MPa, 10MPa, 20MPa, 40MPa, 60MPa, 100MPa | ||||
| Type | Maximaal | Eenheid | |||
| Lineariteit | ±0.15 | ±0.3 | % F.S. | ||
| Herhaalbaarheid | 0.05 | 0.1 | % F.S. | ||
| Hysteresis | 0.05 | 0.1 | % F.S. | ||
| Nul Offset-uitvoer | 0 ± 1 | 0 ± 2 | mV | ||
| Volledige productie | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Nul Offset Temp. Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Volledige schaal Temperatuur Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Gecompenseerde Temp. | ≤ 20 KPa | 0 tot 50 | oC | ||
| ≥ 35 kPa | 0 tot 70 | oC | |||
| Werktemperatuur | -20 tot 80 | oC | |||
| Bergingstemperatuur | -40 tot 125 | oC | |||
| Toegestane overbelasting | Neem de kleinste waarde tussen 3 keer de volledige schaal of 120MPa | ||||
| Breukdruk | 5x de volledige schaal | ||||
| Langetermijnstabiliteit | 0.2 % | F.S./jaar | |||
| Materiaal van het diafragma | 316L | ||||
| Isolatieweerstand | ≥ 200MΩ 100VDC | ||||
| O-ring zegel | met een gewicht van niet meer dan 50 g/m2 | ||||
| Vibratie | Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz | ||||
| Schok | 100 g, 11 ms | ||||
| Reactietijd | ≤ 1 ms | ||||
| Volledig medium | Siliciumolie | ||||
| Gewicht | ~0,2 kg | ||||
| De parameters worden getest onder de volgende omstandigheden: constante stroom van 1,5 mA en omgevingstemperatuur van 25 °C | |||||
OPMERKING:
1Bij de montage moet er rekening mee worden gehouden dat de grootte van het sensorelement en de behuizing van de zender op elkaar passen om de vereiste luchtdichtheid te bereiken.
2. Zorg tijdens de montage dat de sensor verticaal is uitgelijnd en druk er gelijkmatig op om te voorkomen dat de compensatieplaat verstopt of beschadigd raakt.
3Het meetmedium moet compatibel zijn met het materiaal van het diafragma en de behuizing van het sensorelement (316L).
4Gebruik geen scherpe voorwerpen om op het diafragma van de sensor te drukken, omdat dit kan leiden tot vervorming of perforatie van het diafragma en schade aan het sensorelement.
5De ventilatiebuis van de druksensor moet open blijven voor de atmosfeer.
6Indien de pinleidingen veranderen, moet u voor nauwkeurigheid het etiket van het sensorelement volgen.
Vragen:
1V: Wat zijn de kenmerken van uw druksensor-zenders?
A: Hoge precisie, duurzaamheid en uitstekende prestaties.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen.
3V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen tot 30.000 druksensor-zenders per maand produceren, dus we zijn volledig in staat om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen.
4. V: Wat is de typische levertijd?
A: 5 tot 8 werkdagen voor standaardmodellen.
5. V: Hoe zijn de producten geprijsd?
A: Concurrerende prijzen met kortingen voor bulkorders of langdurige partners.
6. V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze garantie is 24 maanden na verzending, en onze after-sales zal reageren met uw vragen in 24 uur, afstandsopdracht door PC-netwerk is altijd beschikbaar.
