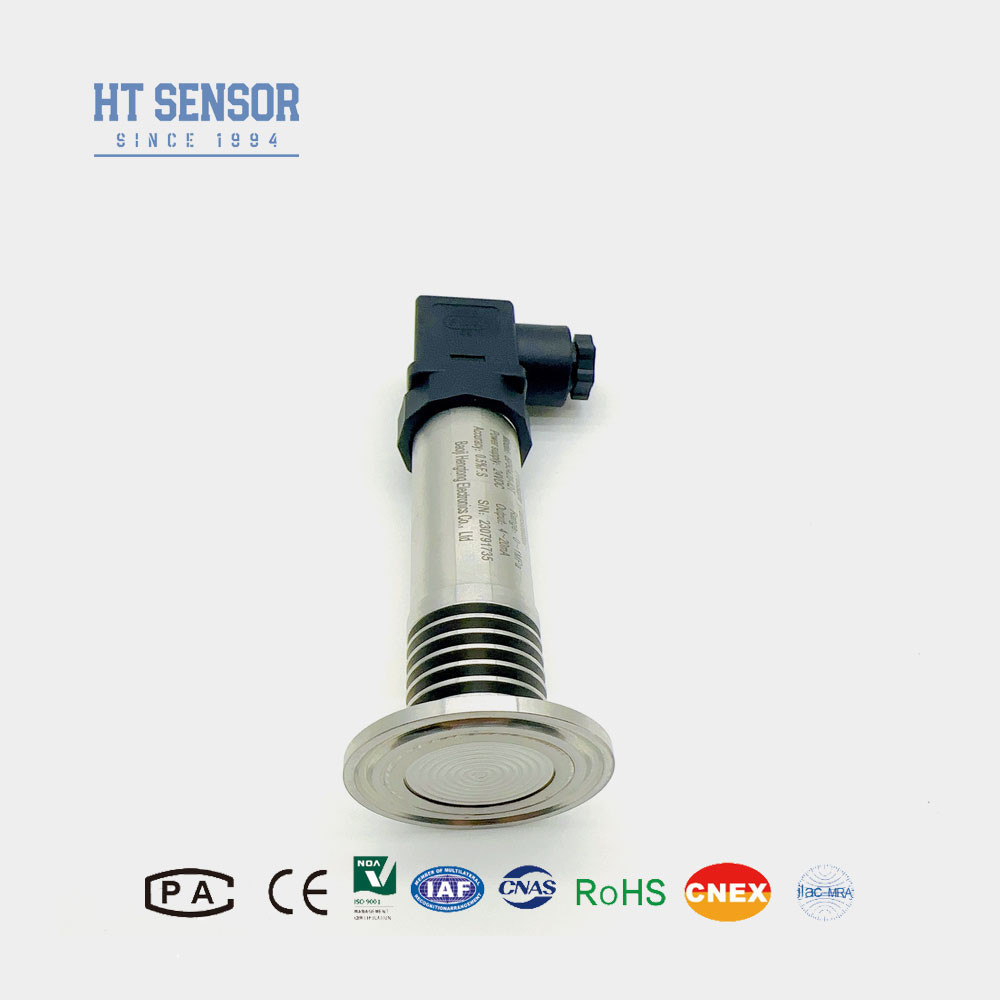

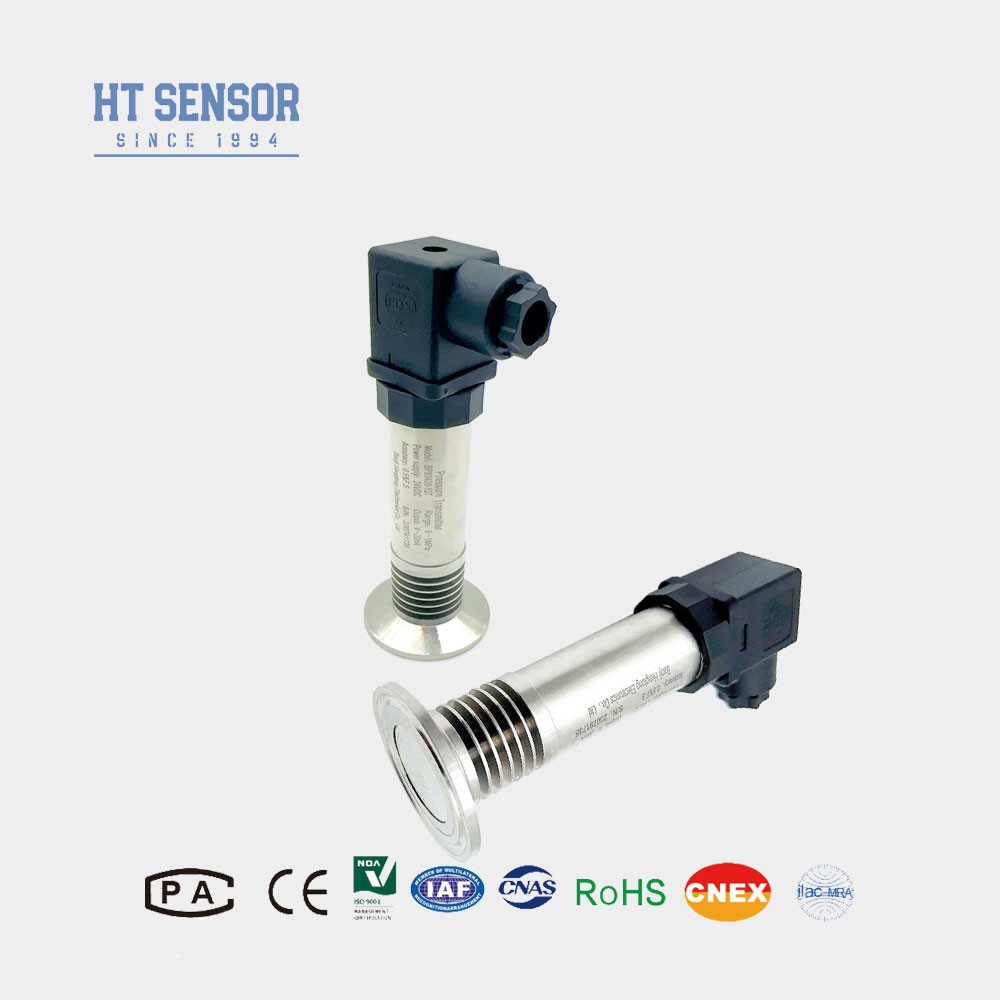

BP93420-IQT-druktransmitter
Introductie van de industriële druksensor met spoeldiafragma:
De BP93420-IQT-compacte spuitdiafragma-druksensor-zender is voor verschillende projecten aan strenge tests onderworpen, waardoor een stabiele en betrouwbare prestatie wordt gewaarborgd.De blootgestelde grote diafragma voorkomt effectief verstopping van het drukgat veroorzaakt door middelmatige kristallisatie, waardoor het geschikt is voor schoon en hygiënisch gebruik in de voedings- en gezondheidszorgindustrie.met geen drukgevoelig gat op de testkop om blokkade door niet-viskeuze media tijdens de meting te voorkomenHet geïntegreerde structuurontwerp is ideaal voor drukmeting en -controle in chemische coatings, verf, modder, asfalt, ruwe olie en andere viskeuze media".
| Prestatieparametersmet een vermogen van meer dan 10 W |
| Meetbereik |
- 100kPa... 0kPa ~ 35kPa... 3.5MPa |
| Druktype |
Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting |
≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC |
±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid |
≤ 0,1% FS |
| Hysteresis |
≤ 0,1% FS |
| Langetermijnstabiliteit |
± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons |
2.4Khz |
| Compensatietemperatuur |
0-70oC (aanpasbaar) |
| Werktemperatuur |
-20 °C tot 80 °C |
| Bergingstemperatuur |
-40°C tot 120°C |
| Vibratie |
10 g,55 Hz ~ 2 kHz |
| Huismateriaal |
304,316L |
| Materiaal van het diafragma |
316L |
| Isolatieweerstand |
100MΩ 100VDC |
| Explosiebestendige classificatie |
Ex ia IIC T6 Ga |
| Beschermingscategorie |
IP65 |
| O-ring zegel |
Fluorrubber |
| Gewicht |
~ 0,3 kg |
Productkenmerkenmet een vermogen van meer dan 10 W
1Een breed meetbereik, verschillende drukinterfaces.
2Verschillende uitgangssignaalopties.
3Verstelbare nul en volle schaal.
4Hoogwaardige precisie, meerdere steriele procesverbindingen.
Toepassingenvan het diafragma industriële druk sensor:
1Geschikt voor het meten van niet-corrosieve gassen en vloeistoffen met 316L.
2Medische, biofarmaceutische en voedselhygiëne industrieën voor steriele verwerking.
3. gebruikt in de papier- en chemische industrie, alsmede voor het meten van het niveau van afvalwater en druk van drankblikken Geschikt voor hydraulische en pneumatische regelingssystemen.
| Uitgangssignaal |
Voedingsspanning |
Uitvoertype |
| 4 tot en met 20 mA |
12~30VDC |
2/3/4 draad |
| 0~10/20mA |
3 draad |
| 0/1 tot en met 5 V |
| 0/1 ~ 10V |
| 0.5 tot en met 4,5 V |
5VDC |
| RS485 communicatieprotocol |
3.6 ~ 30V / batterij |
4 draden |
1Bij het selecteren van een product moet worden gewaarborgd dat het medium compatibel is met het contactdeel van het te testen product.
2Bij het plaatsen van een bestelling dient u er rekening mee te houden dat explosiebestendige producten geen digitale displays bevatten.
3Om een betrouwbare werking van het product te garanderen, wordt u geadviseerd om op locatie bliksembeschermingsapparatuur te installeren en ervoor te zorgen dat het product en de voeding betrouwbaar geaard zijn.
4. Geen kabel standaard, indien nodig zijn er drie materialen om uit te kiezen. Tenzij anders aangegeven, polyethyleen kabel materiaal kan worden gebruikt.Gelieve het in het bestelformulier te specificeren.
5In geval van speciale vereisten zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of RF-interferentie, informeer ons dan en vermeld dit in de bestelling.
| Bestelgids van de spuit Diafragma druk sensor |
| BP93420XX |
Druktransmitter |
| |
Code |
Ontwerp van de structuur |
| IB |
Algemene druktransmitter |
IX |
Toon druktransmitter |
| IE |
Schokbestendige luchtvaartdrukzender |
IIC/III |
Industrial General/ Display Druktransmitter |
| Indien |
Vochtdichte drukzender |
IIE/IIIE |
Algemene/displaydruktransmitter |
| IN |
Airconditioning speciale drukzender |
|
|
| IC |
Hoogtemperatuurdruktransmitter |
|
|
| IQ1/IQ2 |
Grote diafragma/hoogtemperatuurdruktransmitter |
|
|
| |
Meetbereik |
- 100 kPa... 0 kPa.~ 35kPa... 3,5MPa |
| (0-X) Kpa of MPa |
X: geeft het werkelijke meetbereik aan |
| |
Code |
Stroomvoorziening |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
andere |
| |
Code |
Uitgangssignaal |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Code |
Drukverbinding |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
andere |
| |
Code |
Elektrische aansluiting |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Afgesloten kabeluitgang |
| B4 |
2088 Industriële behuizing |
| B5 |
2088 Industriële behuizing met display |
| B6 |
andere |
| |
Code |
Druktype |
| G |
Gewichtsdruk |
| Een |
Absolute druk |
| S |
Verzegelde referentiedruk |
Vragen:
1V: Wat zijn de kenmerken van uw druksensor-zenders?
A: Onze druksensor-zenders worden gekenmerkt door hoge precisie, duurzaamheid en uitstekende prestaties, met de mogelijkheid tot aanpassing.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen via onze OEM- en ODM-diensten.
3V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten hebben de capaciteit om tot 30.000 druk sensor zenders per maand te produceren, zodat we kunnen voldoen aan grootschalige bestellingen.Het is raadzaam om vooraf contact op te nemen met ons verkoopteam voor een soepele productie- en leveringsschema..
4. V: Wat is de typische levertijd?
A: Standaardmodellen hebben meestal een levertijd van 5 tot 8 werkdagen, terwijl aangepaste producten kunnen variëren.
5. V: Hoe zijn de producten geprijsd?
A: We bieden concurrerende prijzen met kortingen voor bulkorders of langetermijnpartnerschappen.
6. V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze producten worden vanaf de verzenddatum voorzien van een garantie van 24 maanden, en onze after-sales service zorgt voor snelle reacties binnen 24 uur, samen met ondersteuning van instructies op afstand via het PC-netwerk.
