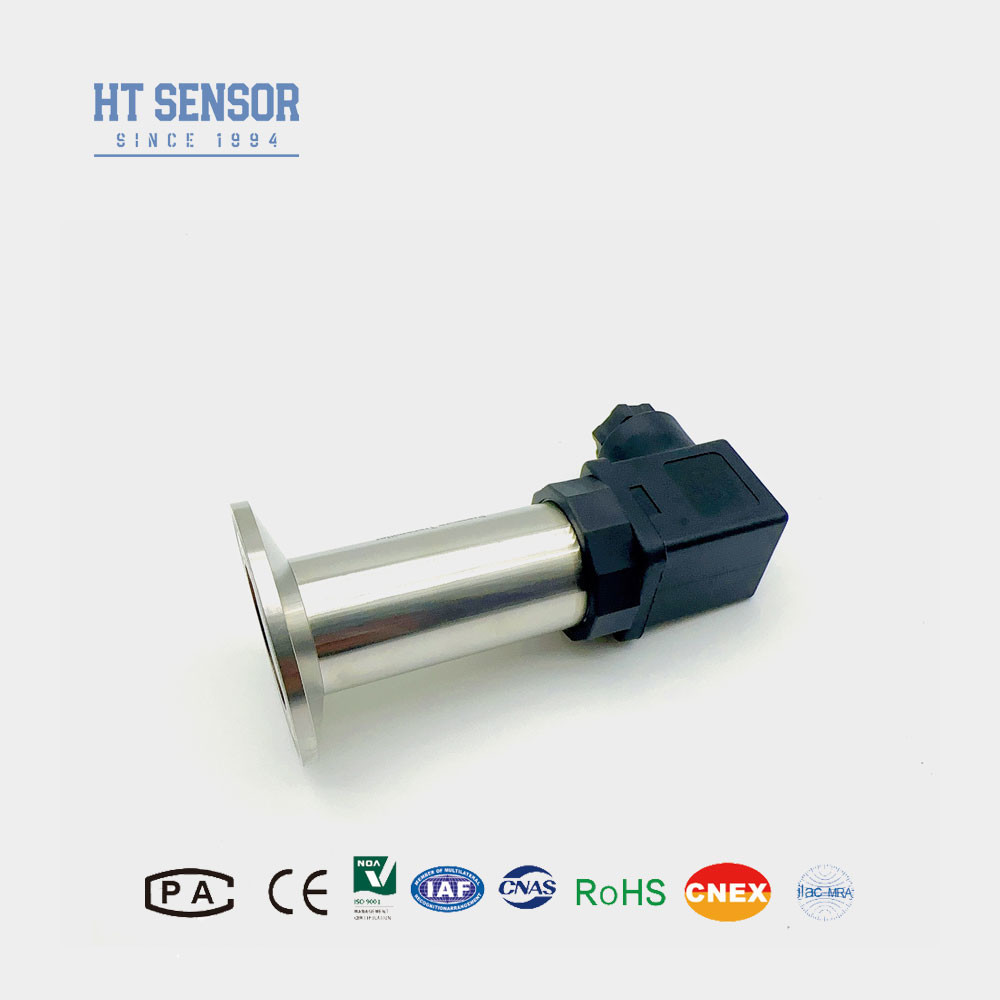

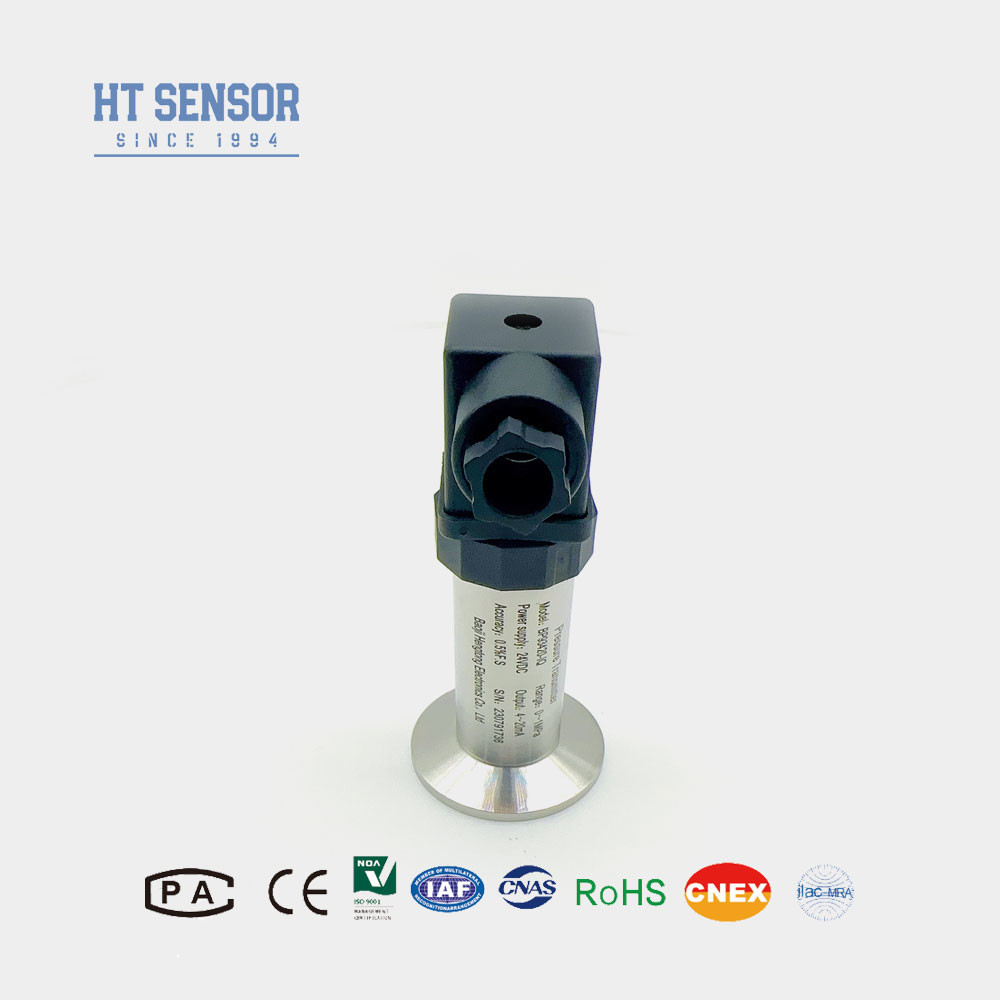

De BP93420-IQ industriële druk sensor zender gebruikt een platte film geklemde druk zender,een betrouwbare methode bieden voor het meten van druk in viskeuze media en gespecialiseerde toepassingenHet gelaste afdichtingsfilmbedrijf heeft verschillende procesverbindingsstructuren en is geschikt voor de meting van hoge viscositeit en kristallijne media.Deze producten hebben een wijdverspreide toepassing gevonden in de voedingsmiddelenindustrie., gezondheidszorg, papier en andere industrieën.
Het B P93420-IQ product is voornamelijk ontworpen voor het meten van de druk van viskeuze media.De verbindingsinterface van de clamp-type sensor maakt de installatie eenvoudig, en de zender kan op grote schaal worden gebruikt in geneeskunde, voedsel, textiel en andere gebieden voor automatische gas- en vloeistofdrukmeting en -controle.
Productkenmerkenmet een diameter van niet meer dan 50 mm:
1. Breed meetbereik -100kpa ¥0 ¥35kpa ¥3.5Mpa, 50,4 mm klemdrukinterface.
2Meerdere uitgangssignaalopties.
3Hoogwaardige precisie, meerdere aseptische verbindingen.
Toepassingenmet een diameter van niet meer dan 20 mm,:
1Geschikt voor het meten van niet-corrosieve gassen en vloeistoffen met 316L.
2Medische, biofarmaceutische en voedselhygiëne industrieën voor steriele verwerking.
3. gebruikt in de papier- en chemische industrie, alsmede voor het meten van het niveau van afvalwater en druk van drankblikken Geschikt voor hydraulische en pneumatische regelingssystemen.
| Prestatieparametersmet een diameter van niet meer dan 20 mm, |
| Meetbereik |
- 100kPa... 0kPa ~ 35kPa... 3.5MPa |
| Druktype |
Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting |
≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC |
±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid |
≤ 0,1% FS |
| Hysteresis |
≤ 0,1% FS |
| Langetermijnstabiliteit |
± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons |
2.4Khz |
| Compensatietemperatuur |
0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur |
-20 °C tot 80 °C |
| Bergingstemperatuur |
-40°C tot 120°C |
| Vibratie |
10 g,55 Hz ~ 2 kHz |
| Huismateriaal |
304,316L |
| Materiaal van het diafragma |
316L |
| Isolatieweerstand |
100MΩ 100VDC |
| Explosiebestendige classificatie |
Ex ia IIC T6 Ga |
| Beschermingscategorie |
IP65 |
| Gewicht |
~0,2 kg |
| Uitgangssignaal |
Voedingsspanning |
Uitvoertype |
| 4 tot en met 20 mA |
12~30VDC |
2/3/4 draad |
| 0~10/20mA |
3 draad |
| 0/1 tot en met 5 V |
| 0/1 ~ 10V |
| 0.5 tot en met 4,5 V |
5VDC |
1Bij het selecteren van een product moet u ervoor zorgen dat het testmedium compatibel is met het contactdeel van het product.
2Bij het plaatsen van een bestelling dient u er rekening mee te houden dat explosiebestendige producten geen digitaal display bevatten.
3Bij bestelling van een zender met een LCD- of LED-displaykop mag de stroomvoorziening van de zender niet lager zijn dan 20 VDC.
4Om de betrouwbare werking van het product te waarborgen,het wordt aanbevolen dat gebruikers op de locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voeding betrouwbaar geaard zijn..
5. O-ringen van fluorrubber hebben een nominale werktemperatuur van - 20 °C tot 250 °C. Wanneer de werktemperatuur onder - 20 °C valt, moeten EPDM-O-dichtingsringen worden gekozen.
6. De kabel heeft geen kabel. Als u een kabel nodig heeft, zijn er drie materialen om uit te kiezen. Als er geen specifieke instructies worden gegeven, worden polyethyleen kabelmaterialen standaard gebruikt.Als er verschillende kabels nodig zijn, vermeldt u in uw bestelformulier.
7.In geval van bijzondere vereisten zoals sterke trillingen, onmiddellijke impact, sterke elektromagnetische of radiofrequente interferentie, informeer ons en vermeld dit in uw bestelling.
| Bestelgids |
| BP93420XX |
Druktransmitter |
| |
Code |
Ontwerp van de structuur |
| IB |
Algemene druktransmitter |
IX |
Toon druktransmitter |
| IE |
Schokbestendige luchtvaartdrukzender |
IIC/III |
Industrial General/ Display Druktransmitter |
| Indien |
Vochtdichte drukzender |
IIE/IIIE |
Algemene/displaydruktransmitter |
| IN |
Airconditioning speciale drukzender |
|
|
| IC |
Hoogtemperatuurdruktransmitter |
|
|
| IQ1/IQ2 |
Grote diafragma/hoogtemperatuurdruktransmitter |
|
|
| |
Meetbereik |
- 100kPa... 0kPa ~ 35kPa... 3.5MPa |
| (0-X) Kpa of MPa |
X: geeft het werkelijke meetbereik aan |
| |
Code |
Stroomvoorziening |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
andere |
| |
Code |
Uitgangssignaal |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Code |
Drukverbinding |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
andere |
| |
Code |
Elektrische aansluiting |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Afgesloten kabeluitgang |
| B4 |
2088 Industriële behuizing |
| B5 |
2088 Industriële behuizing met display |
| B6 |
andere |
| |
Code |
Druktype |
| G |
Gewichtsdruk |
| Een |
Absolute druk |
| S |
Verzegelde referentiedruk |
Vragen:
1V: Wat zijn de kenmerken van uw druksensor-zenders?
A: Hoge precisie, duurzaamheid en uitstekende prestaties.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen.
3V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen tot 30.000 druksensor-zenders per maand produceren, dus we zijn volledig in staat om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen.
4. V: Wat is de typische levertijd?
A: 5 tot 8 werkdagen voor standaardmodellen.
5. V: Hoe zijn de producten geprijsd?
A: Concurrerende prijzen met kortingen voor bulkorders of langdurige partners.
6. V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze garantie is 24 maanden na verzending, en onze after-sales zal reageren met uw vragen in 24 uur, afstandsopdracht via het netwerk is altijd beschikbaar.
