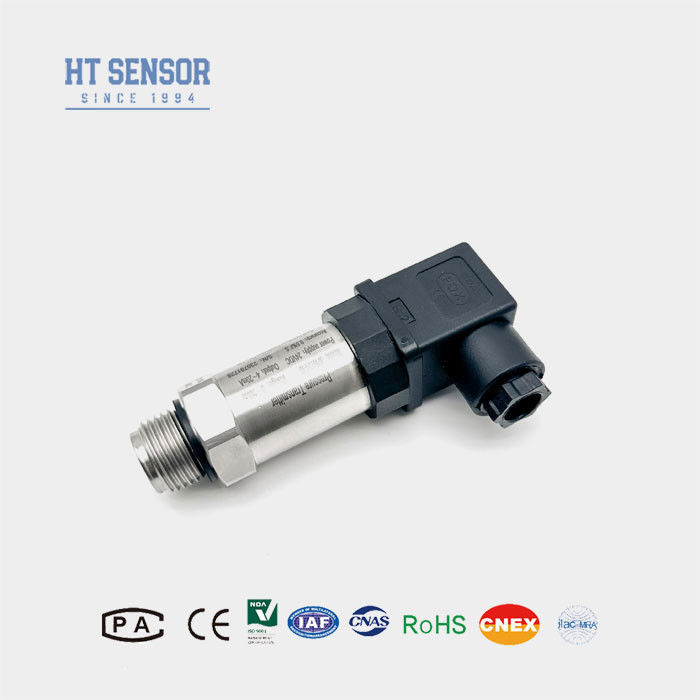

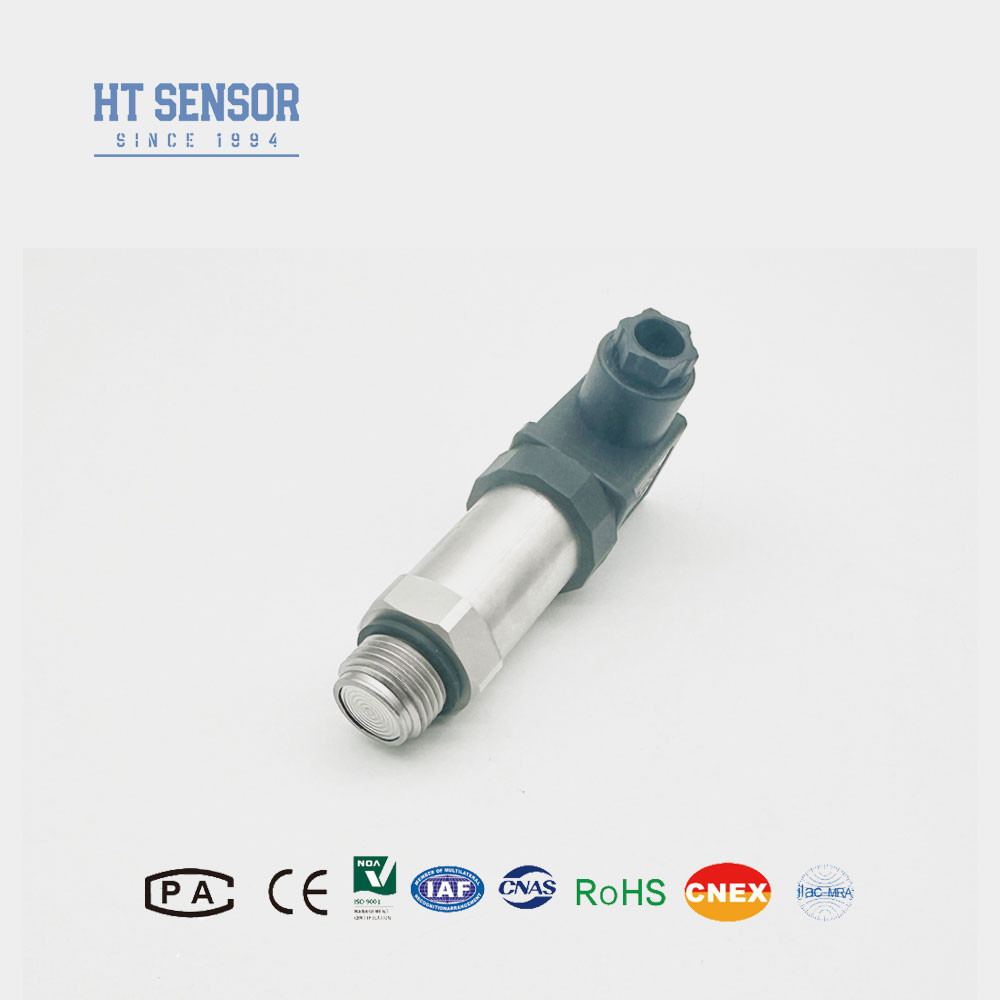

BPHT24 Flush Diaphragm Industrial Pressure Sensor Transmitter met volledig roestvrijstalen structuur sensor
Product Details
| Model nr.: | BPHT24 | Bereik: | 0-10kpa~035mpa |
|---|---|---|---|
| Kracht: | 5Vdc / 12-32Vdc | Output: | 0.5-4.5VDC /4-20mA |
| Verbinding: | M20*1,5 G1/2 1/2NPT | Type: | Flitsend diafragma industriële druksensor |
| Metingsmedium: | Vloeistof, gas, dranklijm enzovoort. | Genauigheidsgraad: | 0.5%FS |
| Materiaal: | Roestvrij staal | Aanpassing: | OEM en ODM |
| Markeren |
Flitsend diafragma industriële druksensor,BPHT24 industriële druksensor,Volledig roestvrij staal industriële druktransmitter |
||
Product Description
BPHT24 Flush Diaphragm Industrial Pressure Sensor Transmitter met volledig roestvrijstalen structuur
BPHT24Flusssensor voor de druk van het diafragma
Introductie van een industriële druksensor met spoeldiafragma:
De BPHT24-type spuitdiafragma druksensor zender maakt gebruik van een HT-serie plaat diafragma silicium geïsoleerde olie kern als het signaal meting element.Alle onderdelen zijn omsloten in een roestvrij staal behuizing, dat het sensorsignaal omzet in het door de klant vereiste standaardstroom- of spanningssignaal.
De platte diafragma-drukzender bestaat uit een spanningsmeter en een voorkant van diffus silicium.Het speciaal behandelde sterke spoeldiafragma aan het meetpunt van de verstelmeter platte diafragma zorgt ervoor dat harde deeltjes in het gemeten medium zal niet beschadigenDeze zender heeft een compacte structuur, corrosiebestendigheid, trillingsbestendigheid, deeltjesinslagbestendigheid en een breed bereik aan temperatuurcompensatie.Het diffuse silicium voortype bevat een geïmporteerd diffuse silicium kernsysteem en maakt gebruik van tuning en digitale compensatietechnologie om een betrouwbare productprestatie en stabiele output te garanderen.
Productkenmerkenmet een vermogen van meer dan 10 W,:
1Verscheidene drukinterface-opties.
2Ontworpen voor hygiënische toepassingen om middelmatige schaling te voorkomen.
3- Hoog nauwkeurig met een volledig roestvrij staal structuur.
4Makkelijk schoon te maken.
Toepassingenmet een vermogen van niet meer dan 50 W:
1Geschikt voor het meten van niet-corrosieve gassen en vloeistoffen met 316L.
2Ideaal voor milieubescherming en chemische industrie.
3. gebruikt in de scheepvaart- en luchtvaartindustrie.
4Goed geschikt voor gebruik in de medische, biofarmaceutische en voedselhygiëne industrie.
| Prestatieparametersvan industriële spuitdiafragma's druk sensor zender | |
| Meetbereik | 0~10Kpa...~20MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid en hysteresis | 0.02% F.S. (Type) 0.05% F.S. (Max.) |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons | 2.4Khz |
| Compensatietemperatuur | 0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur | -20 °C tot 80 °C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie |
Ex ia IIC T6 Ga |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~ 0,25 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0/1 ~ 10V | ||
| 0.5 tot en met 4,5 V | 5VDC | |
| RS485 communicatieprotocol | 3.6 ~ 30V / batterij | 4 draden |
| Besteltips |
1Bij het selecteren van de producten moet u ervoor zorgen dat de contactdelen met het meetmedium compatibel zijn.
2Let op dat explosiebestendige producten bij bestelling geen digitale beeldschermkoppen bevatten.
3Bij bestelling van een zender met een LCD- of LED-displaykop mag het vermogen van de zender niet lager zijn dan 20 VDC.
4Om een betrouwbare werking van het product te garanderen, raden wij gebruikers aan om op locatie bliksemwerende apparaten te installeren en een betrouwbare aarding van het product en de stroomvoorziening te garanderen.
5. Het nominale werktemperatuurbereik van O-ringen van fluorrubber is -20°C tot 250°C. Wanneer het product werkt bij een temperatuur onder -20°C, moeten EPDM-O-ringen worden geselecteerd.
6. Kabels zijn niet standaard opgenomen. Indien nodig zijn er drie materialen beschikbaar voor selectie. Tenzij anders aangegeven, kan polyethyleen kabelmateriaal worden gebruikt.Als u een ander kabelmateriaal nodig heeftSpecificeer in uw bestelling.
7Als er speciale vereisten zijn zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of radiofrequente interferentie, informeer ons dan en specificeer in uw bestelling.
| Bestelgidsmet een vermogen van niet meer dan 50 W | ||||||||
| BPHT24 | Druktransmitter | |||||||
| Code | Ontwerp van de structuur | |||||||
| IX | Toon druktransmitter | IIC/III | Industrial General/ Display Druktransmitter | |||||
| T | Hoogtemperatuurbestendige druktransmitter | |||||||
| Meetbereik | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa of MPa | X: geeft het werkelijke meetbereik aan | |||||||
| Code | Stroomvoorziening | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | andere | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Drukverbinding | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | andere | |||||||
| Code | Elektrische aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Afgesloten kabeluitgang | |||||||
| B4 | 2088 Industriële behuizing | |||||||
| B5 | 2088 Industriële behuizing met display | |||||||
| B6 | andere | |||||||
| Code | Druktype | |||||||
| G | Gewichtsdruk | |||||||
| Een | Absolute druk | |||||||
| S | Verzegelde referentiedruk | |||||||
Vragen:
Q1: Zijn Ben je een fabrikant?
A1: Wij zijn een fabrikant met meer dan 30 jaar ervaring.
Q2:Aangepast product
A2: Wij leveren OEM- en Custom-Design-diensten.
V3:Kwaliteitsgarantie
A3:Onze producten hebben een beperkte garantie van 12 tot 18 maanden vanaf de verzenddatum tot de oorspronkelijke koper.Hengtong zal de defecte producten kosteloos vervangen of repareren.Deze garantie geldt niet voor eenheden die zijn gewijzigd.Misbruikt, verwaarloosd.
V4: Verzending en verpakking
A4:Producten worden over het algemeen verzonden via internationale express, inclusief UPS,FedEx,DHL en INT voor voorafbetaalde vracht,kan ook uw verzendrekening gebruiken om te innen,Standaard exportverpakking,met inbegrip van inspectiecertificering.
V5:Neem contact op met ons
A5:We hebben een actief en ervaren verkoopteam om u te dienen op technische vraag en zakelijke issue.Just laat ons bericht of klik op de Online Service.
