BP155 DruksensorTransmitter
Invoering van industriële druksensorenzender:

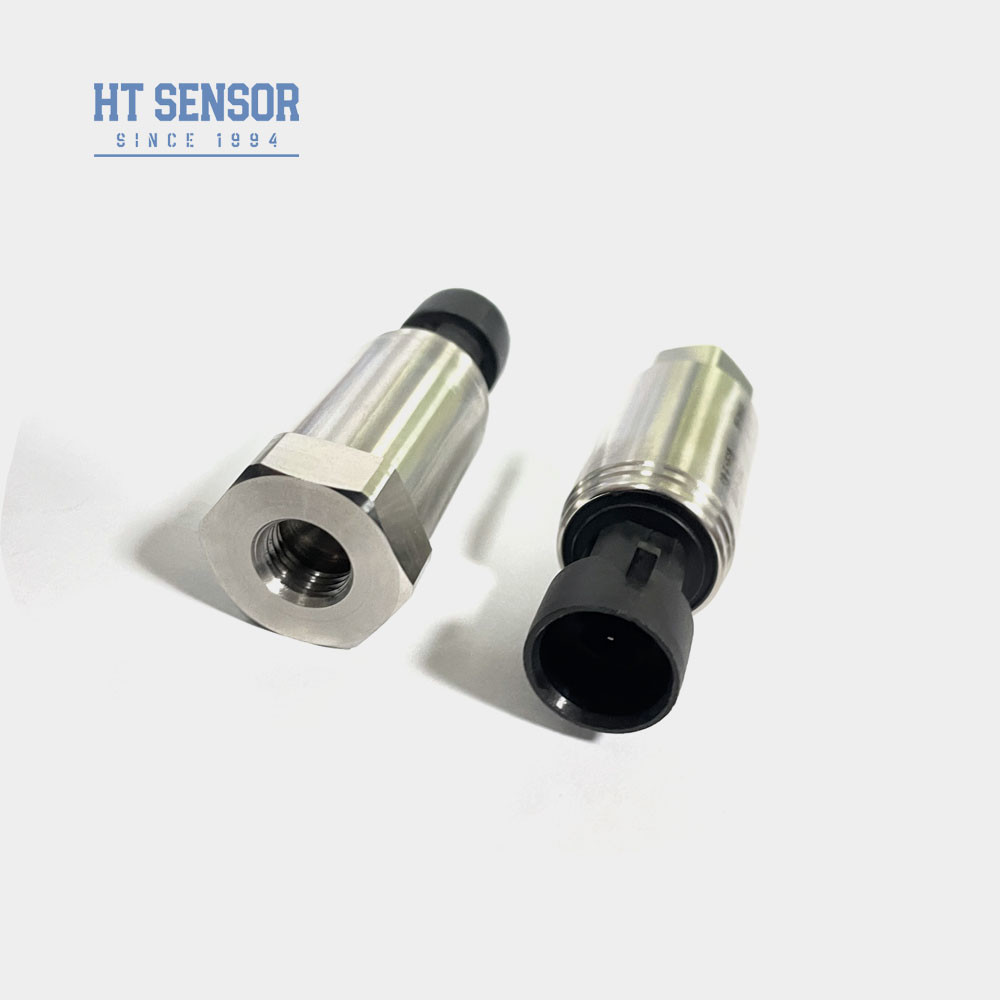

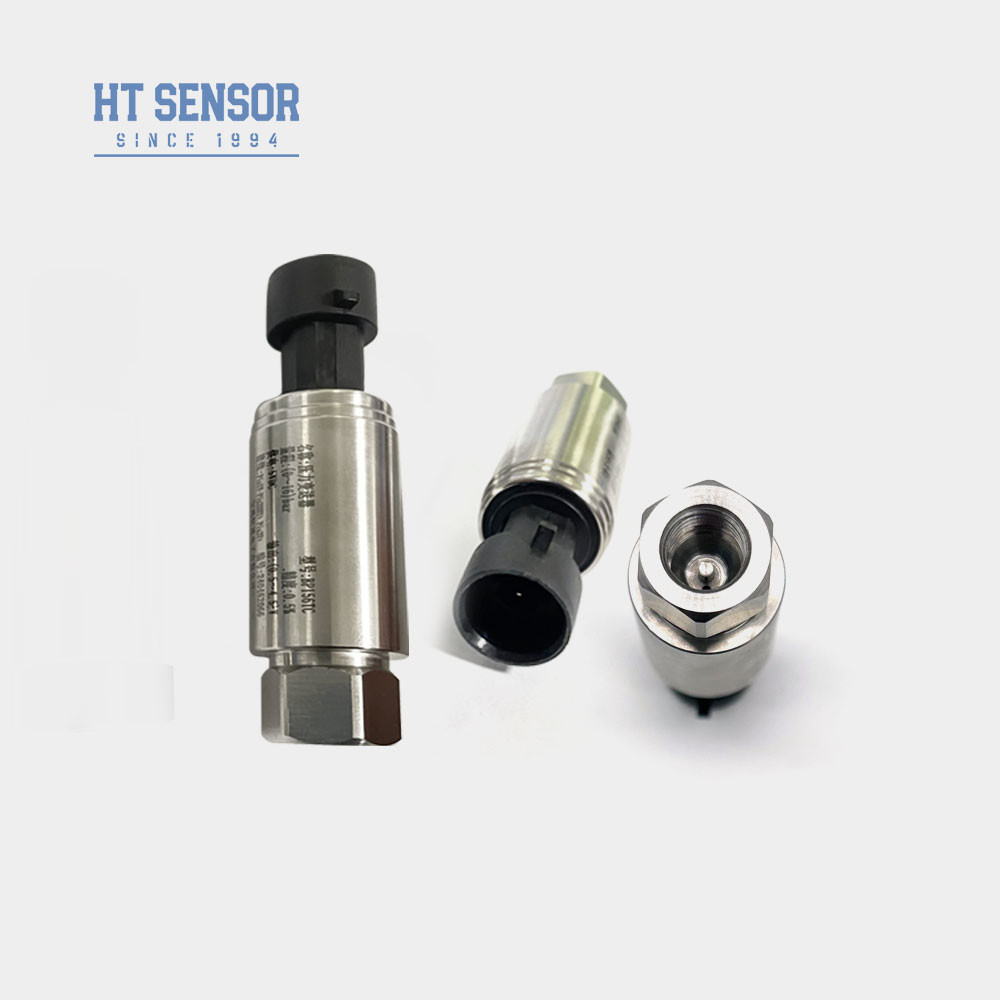

BP155 kleine grootte industriële druk sensor zender is een kosteneffectieve druk zender gelanceerd door ons bedrijf,met een platte filmstructuur sensorkern en een speciaal aangepast versterkercircuit, lineaire correctie en temperatuurcompensatie, kan voldoen aan de drukmetings- en regelbehoeften onder verschillende omgevingsomstandigheden.Alle parameters worden strikt gecontroleerd.Het gehele product heeft strenge tests en verouderingsonderzoeken ondergaan van componenten, halffabrikaten en eindproducten, en het product heeft een goede consistentie, anti-interferentie,anti-overbelasting vermogen en hoge stabiliteit.
BP155-drukzender heeft een omgekeerde polariteitsbescherming, kan lang stabiel en betrouwbaar werken en wordt veel gebruikt in airconditioning, koeling, compressor, automatische productielijn,pneumatische hydraulische besturing en andere velden.
Productkenmerkenvanindustriële druksensorenzender:
1Een breed meetbereik, een roestvrij staalconstructie, diverse drukinterfaces.
2Compact en lichtgewicht ontwerp.
Toepassingenvanindustriële druksensorenzender:
1- Drukmeting van niet-corrosieve gassen en vloeistoffen met 316L roestvrij staal.
2. toegepast in de scheepvaart- en luchtvaartindustrie.
3. gebruikt in hydraulische en pneumatische besturingssystemen.
| Prestatieparametersvanindustriële druksensorenzender: |
| Meetbereik |
0kPa ~ 10kPa...20MPa |
| Druktype |
Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting |
≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC |
±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid en hysteresis |
0.02% F.S. (Type) 0.05% F.S. (Max.) |
| Langetermijnstabiliteit |
± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons |
2.4Khz |
| Compensatietemperatuur |
0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur |
-20 °C tot 80 °C |
| Bergingstemperatuur |
-40°C tot 120°C |
| Vibratie |
10 g,55 Hz ~ 2 kHz |
| Huismateriaal |
304,316L |
| Materiaal van het diafragma |
316L |
| Isolatieweerstand |
100MΩ 100VDC |
| Beschermingscategorie |
IP65 |
| Gewicht |
~ 0,25 kg |
| Uitgangssignaal |
Voedingsspanning |
Uitvoertype |
| 4 tot en met 20 mA |
12~30VDC |
2/3/4 draad |
| 0~10/20mA |
3 draad |
| 0/1 tot en met 5 V |
| 0/1 ~ 10V |
| 0.5 tot en met 4,5 V |
5VDC |
1Bij de selectie van een product moet worden gewaarborgd dat het medium verenigbaar is met de procesvloeistof die in contact komt met het te testen product.
2Bij het plaatsen van een bestelling dient u er rekening mee te houden dat explosiebestendige producten niet worden geleverd met digitale displays.
3Bij bestelling van een zender met een LCD- of LED-displaykop moet de stroomvoorziening van de zender ten minste 20 VDC zijn.
4Om een betrouwbare werking van het product te garanderen, wordt aanbevolen om op de locatie bliksembeschermingsapparatuur te installeren en ervoor te zorgen dat het product goed aan de grond is gelegd met de voedingsbron.
5. Het nominale werktemperatuurbereik van O-ringen van fluorrubber is -20°C tot 250°C. Als de werktemperatuur van het product lager is dan -20°C, moeten in plaats daarvan EPDM-O-ringen worden gekozen.
6. Als standaard worden kabels geleverd zonder stekker en kabellijnen, met een lengte van 1,5 meter en drie materialenopties.er wordt gebruik gemaakt van polyethyleenkabelmateriaalIndien een ander kabelmateriaal vereist is, vermeld dit dan in het bestelformulier.
7.In geval van bijzondere vereisten zoals sterke trillingen, plotselinge schokken of intense elektromagnetische of RF-interferenties, informeer ons en vermeld dit in uw bestelformulier.
| Bestelgids |
| BP15X |
Analoogdruktransmitter |
| |
Code |
Ontwerp van de structuur |
| 5 |
Packard-prop |
6 |
Verzegelde directe uitgangskabel 1,5 meter |
| 7 |
Mini-Hirschmann-connector |
8 |
Grote Hirschmann-connector |
| |
Meetbereik |
0kPa ~ 10kPa...5MPa |
(0-X) Kpa
of MPa |
X: Toont het werkelijke meetbereik aan |
| |
Code |
Stroomvoorziening |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
andere |
| |
Code |
Uitgangssignaal |
|
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Code |
Drukverbinding |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
andere ((¢50.4 Flanke) |
| |
Code |
Elektrische aansluiting |
| B1 |
Hirschmann |
| B2 |
PG7 |
| B3 |
Kabel afgesloten stopcontact 1,5 meter |
| B4 |
andere |
| |
Code |
Druktype |
| G |
Gewichtsdruk |
| Een |
Absolute druk |
| S |
Verzegelde referentiedruk |
