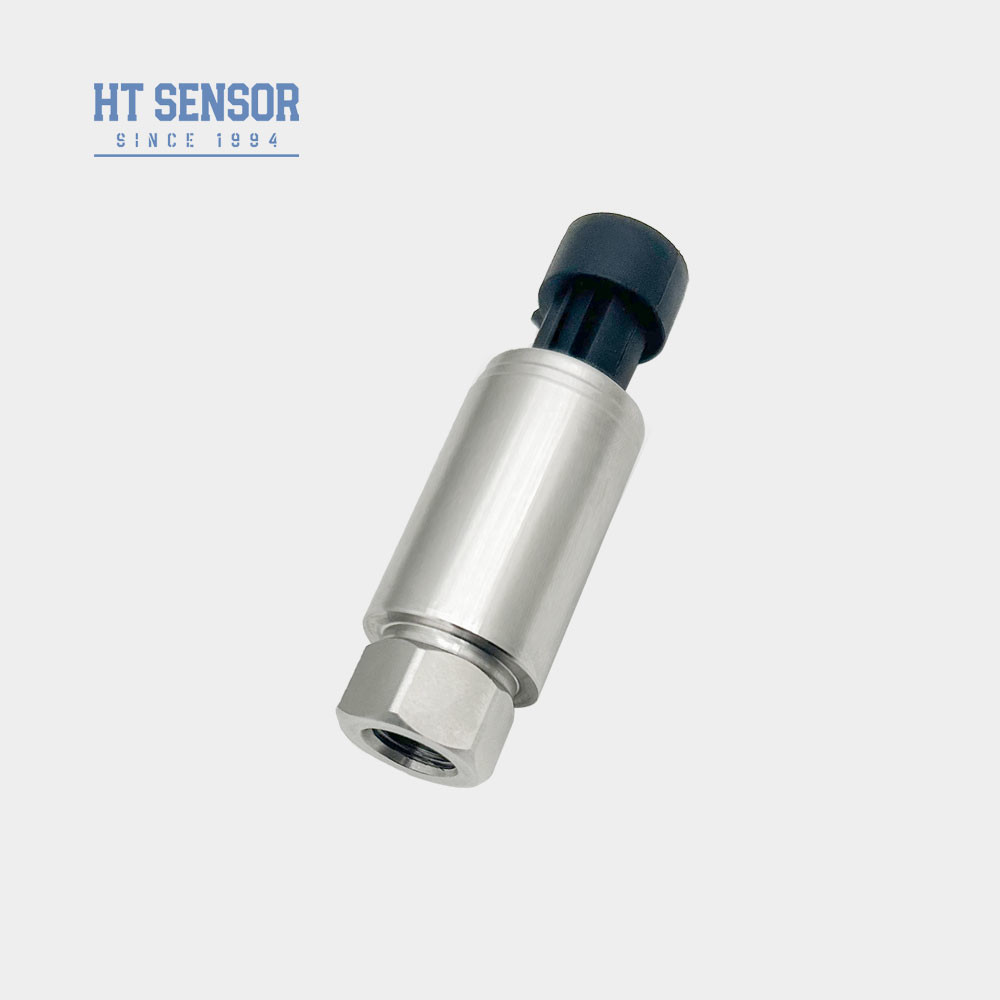

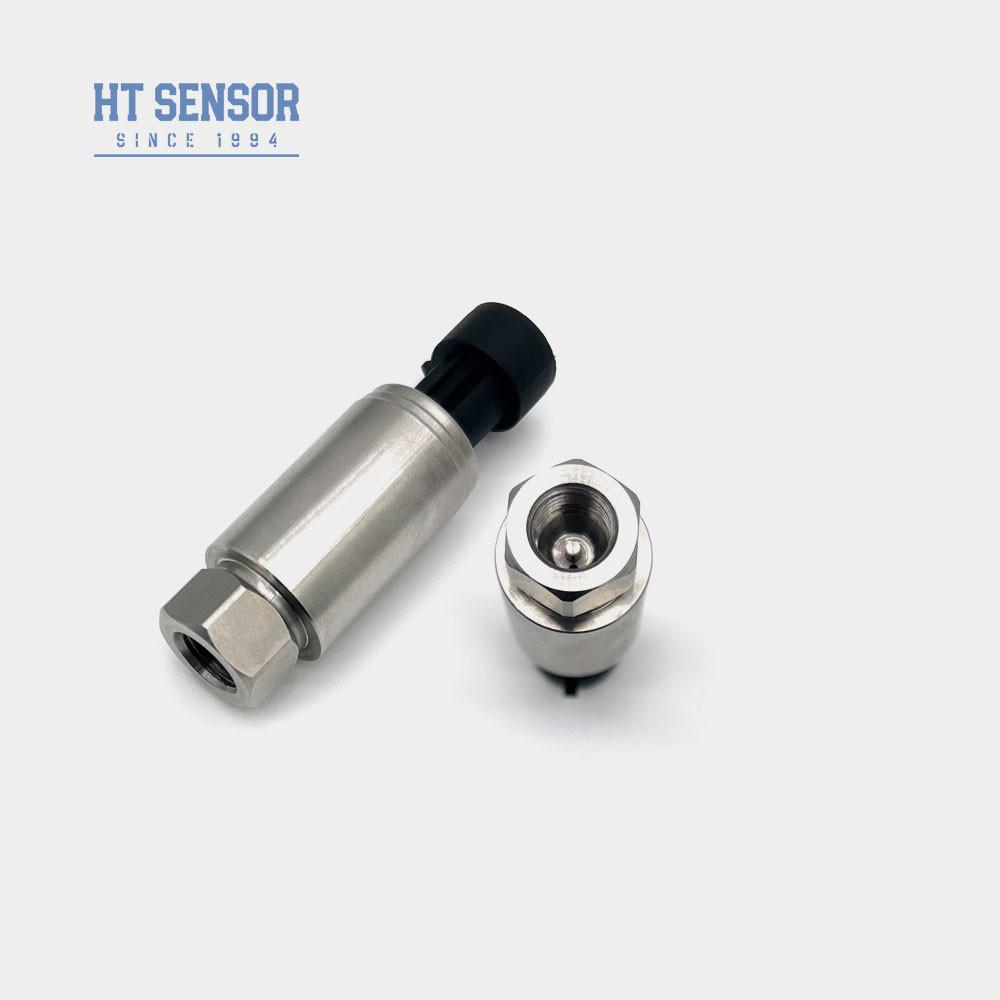

BP156 Druktransmitter
Invoering van de drukzender:
De BP156 kleine drukzender is een kosteneffectief product dat speciaal is ontworpen voor luchtcompressoren en koelapparatuur.Het bevat geavanceerde technologie en is uitgerust met een hoogwaardige zendercircuit, onafhankelijk ontwikkeld door ons bedrijf.Deze zender wordt gekenmerkt door zijn compacte afmetingen, robuuste vochtbestendigheid en uitstekende anti-elektromagnetische interferentievermogen.Het product is onderworpen aan strenge tests en selectie van componenten voor veroudering, halffabrikaten en eindproducten om een stabiele en betrouwbare prestatie te garanderen.
Productkenmerkenvan een druktransmittersensor:
1Een breed meetbereik, een roestvrij staalconstructie, diverse drukinterfaces.
2Compact en lichtgewicht ontwerp.
Toepassingenvan een druktransmittersensor:
1- Drukmeting van niet-corrosieve gassen en vloeistoffen met 316L roestvrij staal.
2. toegepast in de scheepvaart- en luchtvaartindustrie.
3. gebruikt in hydraulische en pneumatische besturingssystemen.
| Prestatieparametersvan een druktransmittersensor: |
| Meetbereik |
0kPa ~ 10kPa...20MPa |
| Druktype |
Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting |
≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC |
±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid en hysteresis |
0.02% F.S. (Type) 0.05% F.S. (Max.) |
| Langetermijnstabiliteit |
± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons |
2.4Khz |
| Compensatietemperatuur |
0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur |
-20 °C tot 80 °C |
| Bergingstemperatuur |
-40°C tot 120°C |
| Vibratie |
10 g,55 Hz ~ 2 kHz |
| Huismateriaal |
304,316L |
| Materiaal van het diafragma |
316L |
| Isolatieweerstand |
100MΩ 100VDC |
| Beschermingscategorie |
IP65 |
| Gewicht |
~ 0,25 kg |
| Uitgangssignaal |
Voedingsspanning |
Uitvoertype |
| 4 tot en met 20 mA |
12~30VDC |
2/3/4 draad |
| 0~10/20mA |
3 draad |
| 0/1 tot en met 5 V |
| 0/1 ~ 10V |
| 0.5 tot en met 4,5 V |
5VDC |
1Bij de selectie van een product moet worden gewaarborgd dat het medium verenigbaar is met de procesvloeistof die in contact komt met het te testen product.
2Bij het plaatsen van een bestelling dient u er rekening mee te houden dat explosiebestendige producten niet worden geleverd met digitale displays.
3Bij bestelling van een zender met een LCD- of LED-displaykop moet de stroomvoorziening van de zender ten minste 20 VDC zijn.
4Om een betrouwbare werking van het product te garanderen, wordt aanbevolen om op de locatie bliksembeschermingsapparatuur te installeren en ervoor te zorgen dat het product goed aan de grond is gelegd met de voedingsbron.
5. Het nominale werktemperatuurbereik van O-ringen van fluorrubber is -20°C tot 250°C. Als de werktemperatuur van het product lager is dan -20°C, moeten in plaats daarvan EPDM-O-ringen worden gekozen.
6. Als standaard worden kabels geleverd zonder stekker en kabellijnen, met een lengte van 1,5 meter en drie materialenopties.er wordt gebruik gemaakt van polyethyleenkabelmateriaalIndien een ander kabelmateriaal vereist is, vermeld dit dan in het bestelformulier.
7.In geval van bijzondere vereisten zoals sterke trillingen, plotselinge schokken of intense elektromagnetische of RF-interferenties, informeer ons en vermeld dit in uw bestelformulier.
| Bestelgids |
| BP15X |
Analoogdruktransmitter |
| |
Code |
Ontwerp van de structuur |
| 5 |
Packard-prop |
6 |
Verzegelde directe uitgangskabel 1,5 meter |
| 7 |
Mini-Hirschmann-connector |
8 |
Grote Hirschmann-connector |
| |
Meetbereik |
0kPa ~ 10kPa...5MPa |
(0-X) Kpa
of MPa |
X: Toont het werkelijke meetbereik aan |
| |
Code |
Stroomvoorziening |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
andere |
| |
Code |
Uitgangssignaal |
|
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Code |
Drukverbinding |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
andere ((¢50.4 Flanke) |
| |
Code |
Elektrische aansluiting |
| B1 |
Hirschmann |
| B2 |
PG7 |
| B3 |
Kabel afgesloten stopcontact 1,5 meter |
| B4 |
andere |
| |
Code |
Druktype |
| G |
Gewichtsdruk |
| Een |
Absolute druk |
| S |
Verzegelde referentiedruk |
Vragen:
1. V: Wat zijn de kenmerken van uw druk sensor zenders?
A: Hoge precisie, duurzaamheid en uitstekende prestaties.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen. We leveren OEM en ODM service.
3V: Wat isKwaliteitsgarantie?
A: Onze producten hebben een beperkte garantie van 12 tot 18 maanden vanaf de verzenddatum tot de oorspronkelijke koper. Hengtong zal de defecte producten kosteloos vervangen of repareren.Deze garantie geldt niet voor eenheden die zijn gewijzigd.Misbruikt, verwaarloosd..
4. V: Wat is de typische levertijd?
A: 5 tot 8 werkdagen voor standaardmodellen.
5. V: Hoe zijn de producten geprijsd?
A: Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners.
6. V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze garantie tijd is 24 maanden na verzending, en onze after-sales zal reageren met uw vragen in 24 uur, afstandsopdracht door PC netwerk isaltijd beschikbaar.
