Drukmetersensor in ongebruikelijke media en bij speciale gelegenheden Drukzendersensor
Product Details
| Model: | BP93420-IQ | Kracht: | 5Vdc / 12-32Vdc |
|---|---|---|---|
| Huismateriaal: | 316LS.S. of 304S.S. | Druktype: | Meting van de druk, absolute druk, verzegelde druk |
| Handelsmerk: | HTsensor | Oorsprong: | Baoji, China |
| HS-code: | 9026201090 | Type: | Flitsdiafragma Druktransmittersensor |
| Structuretype: | Diffuse siliciumdrukzender | Drukbereik: | - 100kpa... 0kpa ~ 35kpa...3.5MPa |
| Markeren |
Voor bijzondere gelegenheden drukmetingssensor,Sensor voor de meting van de druk van de media,Specifieke gelegenheden Druktransmittersensor |
||
Product Description
Druksensor Toepassing Drukmeting in ongebruikelijke media en speciale gelegenheden Transmitter sensor

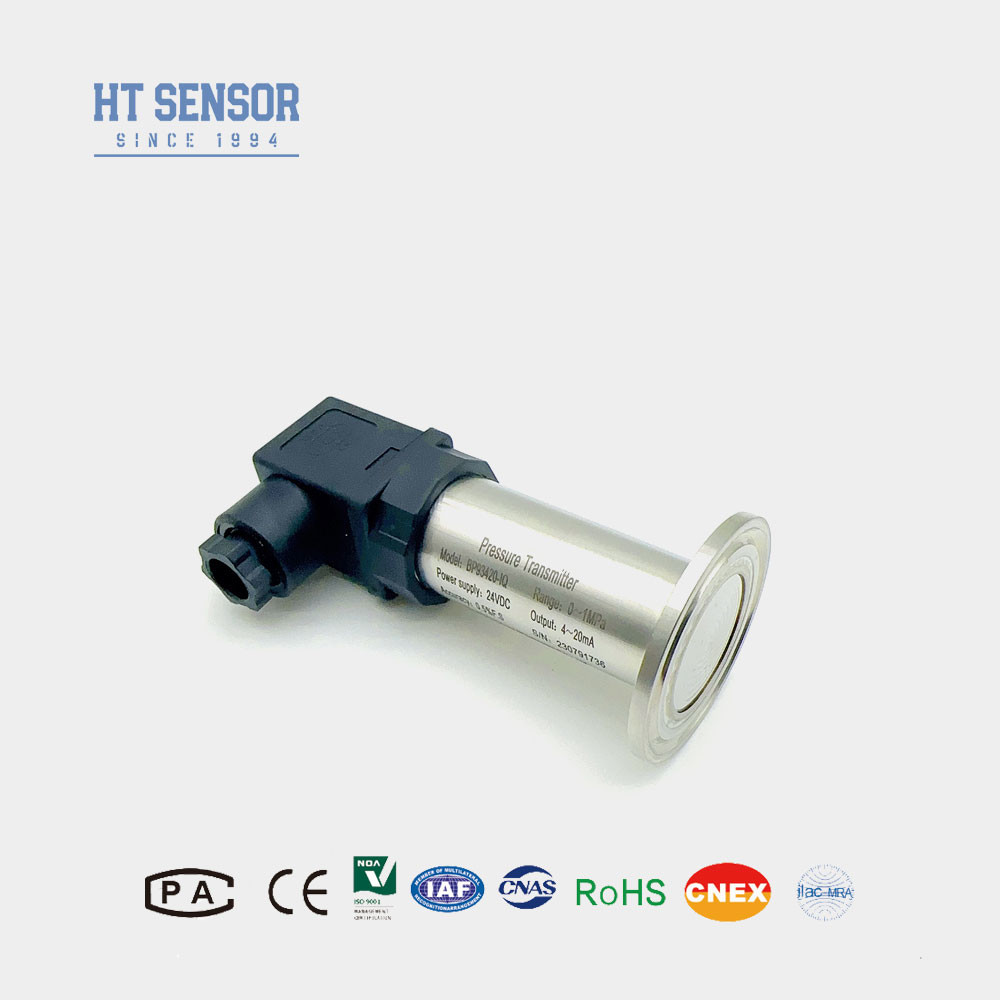

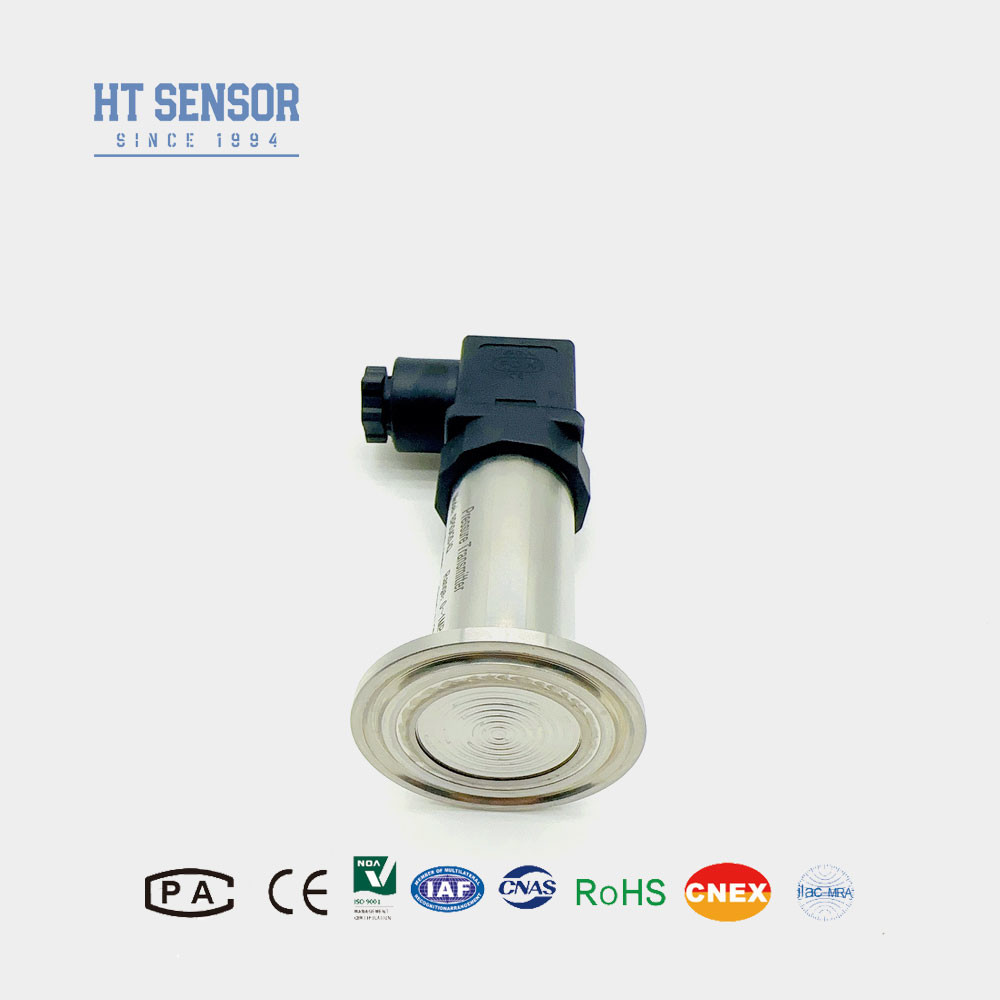

BP93420-IQ-druktransmittersensor
Invoering van een druktransmittersensor voor het diafragma:
De BP93420-IQ spuitdiafragma druk sensor zender beschikt over een platte film klem type druk zender.Het maakt gebruik van een gelaste afdichtingsdiafragma structuur om direct contact tussen het meetdiafragma en het afdichtingsmateriaal van de druktransmitter te voorkomen, waardoor een betrouwbare drukmeting in onconventionele media en bijzondere omstandigheden kan worden gewaarborgd.De isolatiefilmvoorziening voor het dichtmaken van lassen biedt verschillende procesverbindingsstructuren en is geschikt voor het meten van hoge viscositeit en kristallijne mediaDeze producten hebben een brede toepassing gevonden in industrieën zoals voedsel, gezondheidszorg en papierproductie.
Productkenmerkenvan het diafragma van de spuitdruk Transmittersensor:
1Breed meetbereik, 50,4 mm drukinterface van de klem.
2Meerdere uitgangssignaalopties.
3Verstelbare nul en volle schaal.
4Hoogwaardige precisie, meerdere aseptische verbindingen.
Toepassingenmet een vermogen van meer dan 10 W,:
1Geschikt voor het meten van niet-corrosieve gassen en vloeistoffen met 316L.
2Medische, biofarmaceutische en voedselhygiëne industrieën voor steriele verwerking.
3. gebruikt in de papier- en chemische industrie, alsmede voor het meten van het niveau van afvalwater en druk van drankblikken Geschikt voor hydraulische en pneumatische regelingssystemen.
| Prestatieparametersmet een diameter van niet meer dan 10 mm, | |
| Meetbereik | - 100kPa... 0kPa ~ 35kPa... 3.5MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid | ≤ 0,1% FS |
| Hysteresis | ≤ 0,1% FS |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons | 2.4Khz |
| Compensatietemperatuur | 0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur | -20 °C tot 80 °C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Ex ia IIC T6 Ga |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~ 0,3 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0/1 ~ 10V | ||
| 0.5 tot en met 4,5 V | 5VDC |
| Besteltips |
2Bij het plaatsen van een bestelling dient te worden opgemerkt dat explosiebestendige producten geen digitale beeldschermkoppen bevatten.
3Bij bestelling van zenders met een LCD- of LED-displaykop mag de stroomvoorziening voor de zender niet lager zijn dan 20 VDC.
4Om een betrouwbare werking van het product te garanderen, wordt aanbevolen dat gebruikers op locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voedingsbron betrouwbaar geaard zijn.
5. Het nominale werktemperatuurbereik van de fluorrubber O-ring is -20oC tot 250oC. Wanneer de werktemperatuur van het product onder -20oC ligt, is het noodzakelijk een EPDM O-ring afdichting te kiezen.
6.Het product heeft geen standaardkabel, indien nodig kunt u contact opnemen met het verkooppersoneel, er zijn drie materialen om uit te kiezen.polyethyleenkabelmaterialen kunnen worden gebruikt.Als u andere kabelmaterialen nodig heeft, vermeld dit dan in het bestelformulier.
7Voor speciale eisen zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of radiofrequente interferentie, informeer ons bedrijf en specificeer ze in de bestelling.
| Bestelgids | ||||||||
| BP93420XX | Druktransmitter | |||||||
| Code | Ontwerp van de structuur | |||||||
| IB | Algemene druktransmitter | IX | Toon druktransmitter | |||||
| IE | Schokbestendige luchtvaartdrukzender | IIC/III | Industrial General/ Display Druktransmitter | |||||
| Indien | Vochtdichte drukzender | IIE/IIIE | Algemene/displaydruktransmitter | |||||
| IN | Airconditioning speciale drukzender | |||||||
| IC | Hoogtemperatuurdruktransmitter | |||||||
| IQ1/IQ2 | Grote diafragma/hoogtemperatuurdruktransmitter | |||||||
| Meetbereik | - 100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa of MPa | X: geeft het werkelijke meetbereik aan | |||||||
| Code | Stroomvoorziening | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | andere | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Drukverbinding | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | andere | |||||||
| Code | Elektrische aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Afgesloten kabeluitgang | |||||||
| B4 | 2088 Industriële behuizing | |||||||
| B5 | 2088 Industriële behuizing met display | |||||||
| B6 | andere | |||||||
| Code | Druktype | |||||||
| G | Gewichtsdruk | |||||||
| Een | Absolute druk | |||||||
| S | Verzegelde referentiedruk | |||||||
Vragen:
1. V: Wat zijn de kenmerken van uw druk sensor zenders?
A: Hoge precisie, duurzaamheid en uitstekende prestaties.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen.
3V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen tot 30.000 druksensor-zenders per maand produceren, dus we zijn volledig in staat om te voldoen aan de behoeften van grootschalige bestellingen.Het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen..
4. V: Wat is de typische levertijd?
A: 5 tot 8 werkdagen voor standaardmodellen.
5. V: Hoe zijn de producten geprijsd?
A: Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners.
6. V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze garantie is 24 maanden na verzending, en onze after-sales zal reageren met uw vragen in 24 uur, afstandsopdracht door PC-netwerk is altijd beschikbaar.
