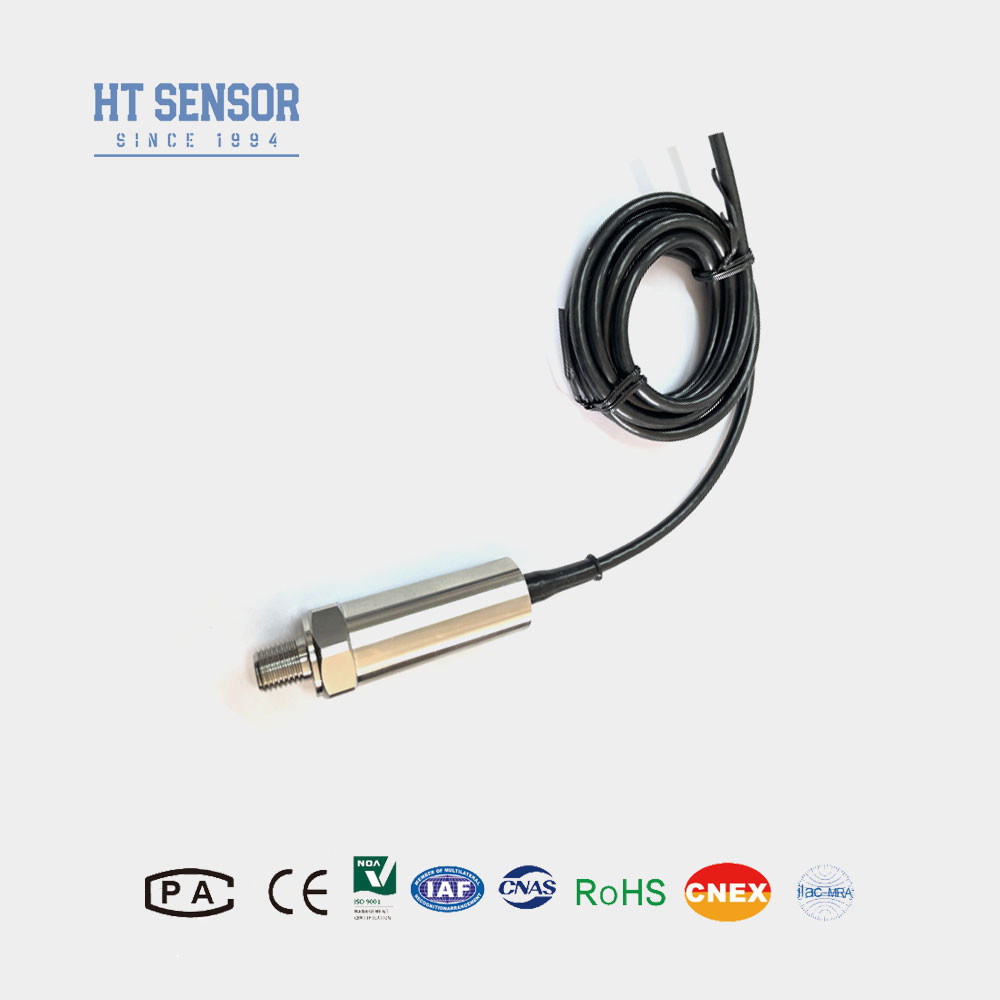

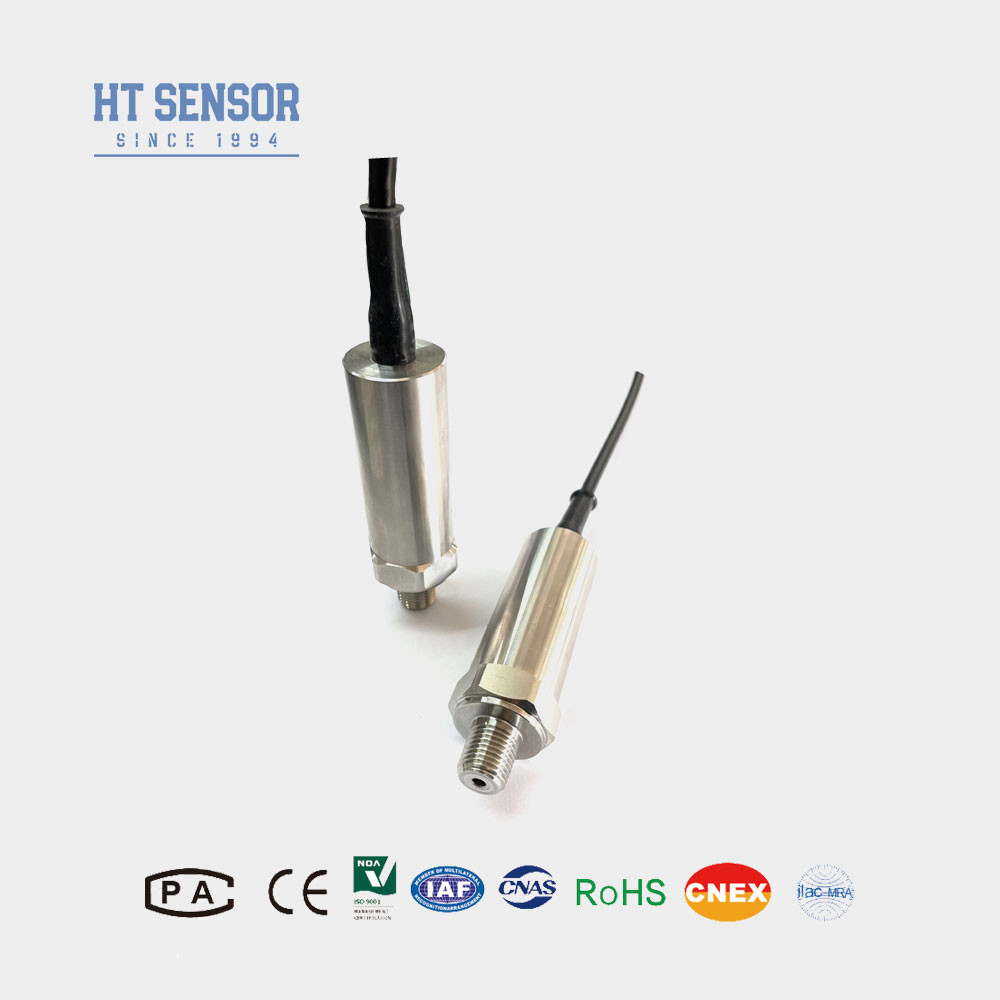

BP93420I Druktransmittersensor met geavanceerd signaalmetingselement
Product Details
| Model nr.: | BP93420-I | Kracht: | 5VDC /12-32VDC |
|---|---|---|---|
| Output: | 0.5-4.5VDC /4-20mA /RS485 enzovoort | Langetermijnstabiliteit: | +-0,15%F.S/Jar (Type) |
| Huismateriaal: | 316L. of 304SS | Druktype: | Meting van de druk, absolute druk, verzegelde druk |
| Handelsmerk: | HTsensor | Kabel: | 1.5m |
| Genauigheidsgraad: | 00,5%, 0,25% | Drukbereik: | -100kpa~0a...60MPa |
| Markeren |
Stainless Steel Structure Pressure Transmitter Sensor,BP93420I Druktransmittersensor,Metingselement van het signaal van roestvrij staal |
||
Product Description
BP93420I Druktransmittersensor met geavanceerd signaalmetingselement
BP93420I Druksensor
Invoering van de drukzender:
BP93420I-drukzender sensor neemt geïmporteerde hoge precisie en hoge stabiliteit drukgevoelige chip.De gevoelige chip maakt gebruik van een geavanceerd micromechanisch etsen proces om een Wheatstone brug te vormen door het verspreiden van vier hoge-precisie weerstanden over de silicium waferDoor het piezoresistieve effect veranderen de weerstandswaarden van de vier brugarmweerstanden, de brug is onevenwichtig.en het gevoelige element geeft een elektrisch signaal af dat overeenkomt met de drukveranderingHet uitgangssignaal wordt versterkt en gecompenseerd door het niet-lineaire corrigeringscircuit en het spannings- en stroomsignaal komt lineair overeen met de ingangsdruk.
| Prestatieparameters van de druksensor | |
| Meetbereik | - 100kPa... 0kPa ~ 10kPa... 60MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid | 00,1% FS |
| Hysteresis | 00,1% FS |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Compensatietemperatuur | 0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur | -20 °C tot 80 °C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Ex ia IIC T6 Ga |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~ 0,25 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0/1 ~ 10V | ||
| 0.5 tot en met 4,5 V | 5VDC |
Productkenmerkenvan een druktransmittersensor:
- De drukzender heeft een breed meetbereik, een duurzame roestvrijstalen structuur en verschillende drukinterface-opties om aan verschillende toepassingsbehoeften te voldoen.
- Het compacte en lichtgewicht ontwerp maakt het gemakkelijk te installeren en te integreren in ruimtebeperkte omgevingen.
- Met een hoge precisie en een geheel roestvrij staalconstructie zorgt deze drukzender voor nauwkeurige en betrouwbare drukmetingen.
Toepassingenvan een druktransmittersensor:
1De drukzender is speciaal ontworpen voor nauwkeurige metingen van gassen en vloeistoffen die verenigbaar zijn met roestvrij staal.vervaardigd van 316L roestvrij staal om duurzaamheid en betrouwbaarheid te verbeteren.
2Het wordt uitgebreid gebruikt in de maritieme en luchtvaartindustrie, waar precieze drukmeting noodzakelijk is voor veiligheid en prestaties.
3Naast marine en luchtvaarttoepassingen wordt deze druktransmitter ook veel gebruikt in verschillende industriële processen, waaronder petroleum, chemie, metallurgie,elektriciteitsopwekking, en hydrologie.
4Het wordt gewoonlijk geïntegreerd in hydraulische en pneumatische besturingssystemen om een nauwkeurige drukmeting te leveren voor een efficiënte werking van het systeem.
| Bestelpunten van de druksensor |
1Bij het selecteren van het product moet u ervoor zorgen dat het testmedium compatibel is met de contactdelen van het product.2Bij het plaatsen van een bestelling dient u er rekening mee te houden dat explosiebestendige producten geen digitale beeldschermkoppen bevatten.
3Om een betrouwbare werking van het product te garanderen, wordt u geadviseerd om op locatie bliksembeschermingsapparatuur te installeren en ervoor te zorgen dat het product en de voeding betrouwbaar geaard zijn.
4. Er is geen kabel standaard. Indien nodig, kunt u vooraf communiceren. Er zijn drie soorten materialen om uit te kiezen.Gelieve het in het bestelformulier te specificeren.
5In geval van speciale vereisten zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of RF-interferentie, informeer ons en vermeld dit in de bestelling.
| Bestelgids van de drukzender | ||||||||
| BP93420XX | Druktransmitter | |||||||
| Code | Ontwerp van de structuur | |||||||
| IB | Algemene druktransmitter | IX | Toon druktransmitter | |||||
| IE | Schokbestendige luchtvaartdrukzender | IIC/III | Industrial General/ Display Druktransmitter | |||||
| Indien | Vochtdichte drukzender | IIE/IIIE | Algemene/displaydruktransmitter | |||||
| IN | Airconditioning speciale drukzender | |||||||
| IC | Hoogtemperatuurdruktransmitter | |||||||
| IQ1/IQ2 | Grote diafragma/hoogtemperatuurdruktransmitter | |||||||
| Meetbereik | -Nee.1. . .0~0.01...100 MPa | |||||||
| (0-X) Kpa of MPa | X: geeft het werkelijke meetbereik aan | |||||||
| Code | Stroomvoorziening | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | andere | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Drukverbinding | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | andere | |||||||
| Code | Elektrische aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Afgesloten kabeluitgang | |||||||
| B4 | 2088 Industriële behuizing | |||||||
| B5 | 2088 Industriële behuizing met display | |||||||
| B6 | andere | |||||||
| Code | Druktype | |||||||
| G | Gewichtsdruk | |||||||
| Een | Absolute druk | |||||||
| S | Verzegelde referentiedruk | |||||||
Vragen:
1. V: Wat zijn de kenmerken van uw druk sensor zenders?
A: Hoge precisie, duurzaamheid en uitstekende prestaties.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen. We leveren OEM en ODM service.
3V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen maximaal 30.000 druksensor-zenders per maand produceren, zodat we volledig in staat zijn om te voldoen aan de behoeften van grootschalige bestellingen.Het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen..
4. V: Wat is de typische levertijd?
A: 5 tot 8 werkdagen voor standaardmodellen.
5. V: Hoe zijn de producten geprijsd?
A: Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners.
6. V: Wat is de garantie van uw producten? En naverkoopservice?
A:Onze producten hebben een beperkte garantie van 12 tot 18 maanden vanaf de verzenddatum tot de oorspronkelijke koper. Hengtong zal de defecte producten kosteloos vervangen of repareren.Deze garantie geldt niet voor eenheden die zijn gewijzigd.Misbruikt, verwaarloosd.
