BPHT24-IX Hoogprecisie Splitsingsdruktransmitter Sensor Niveaussensor Transducer van roestvrij staal
Productdetails
| Model nr.: | BPHT24-IX | Kracht: | 15-32VDC |
|---|---|---|---|
| Uitvoer: | 4-20mA /0-10VDC met scherm | Huismateriaal: | 304L roestvrij staal |
| Handelsmerk: | HTsensor | Oorsprong: | Baoji, China |
| Structuretype: | Diffuse siliciumdrukzender | Metingsmedium: | Vloeistof, gas, dranklijm enzovoort. |
| Drukbereik: | - 100kpa... 0kpa ~ 10kpa... 35MPa | Draad: | M20*1.5, G1/2, 1/2NPT |
| Markeren |
Stainless Steel Druktransmittersensor,Sensor van de doorstroomdrukzender,Hoogprecisie-druktransmittersensor |
||
Productbeschrijving

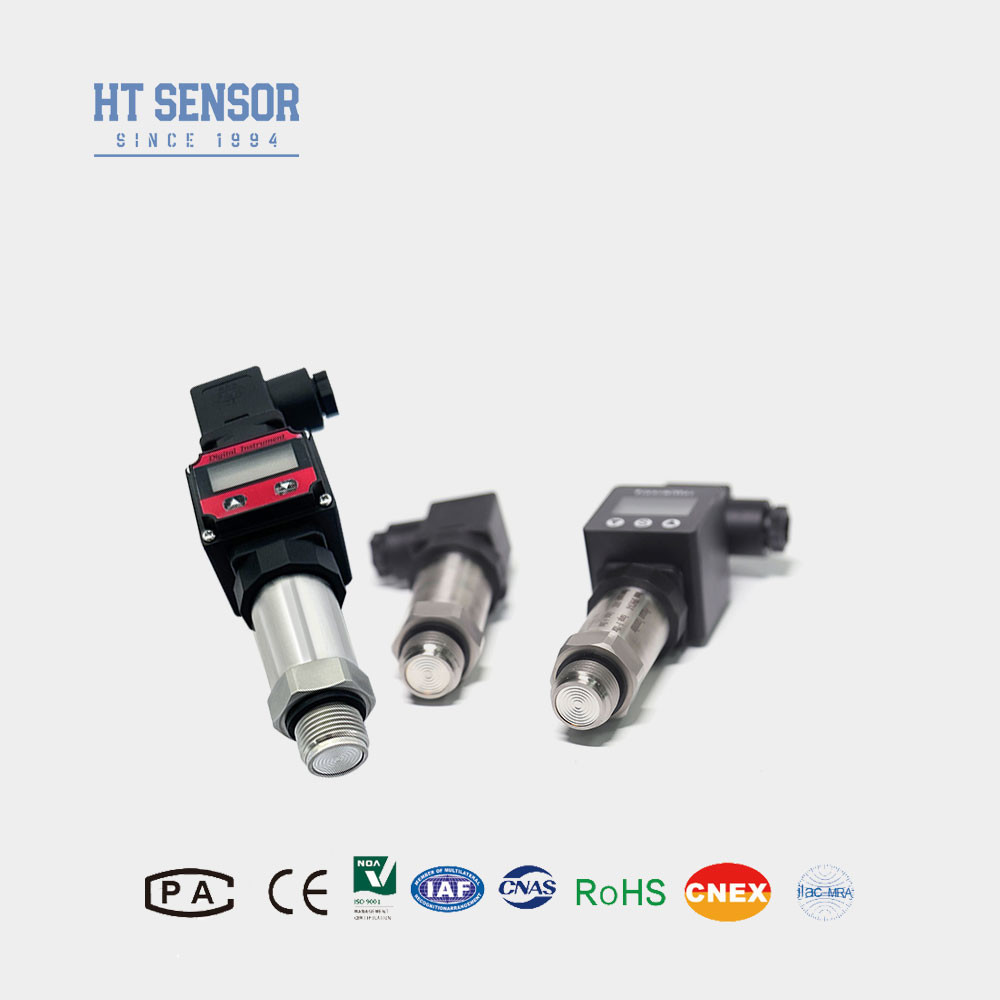

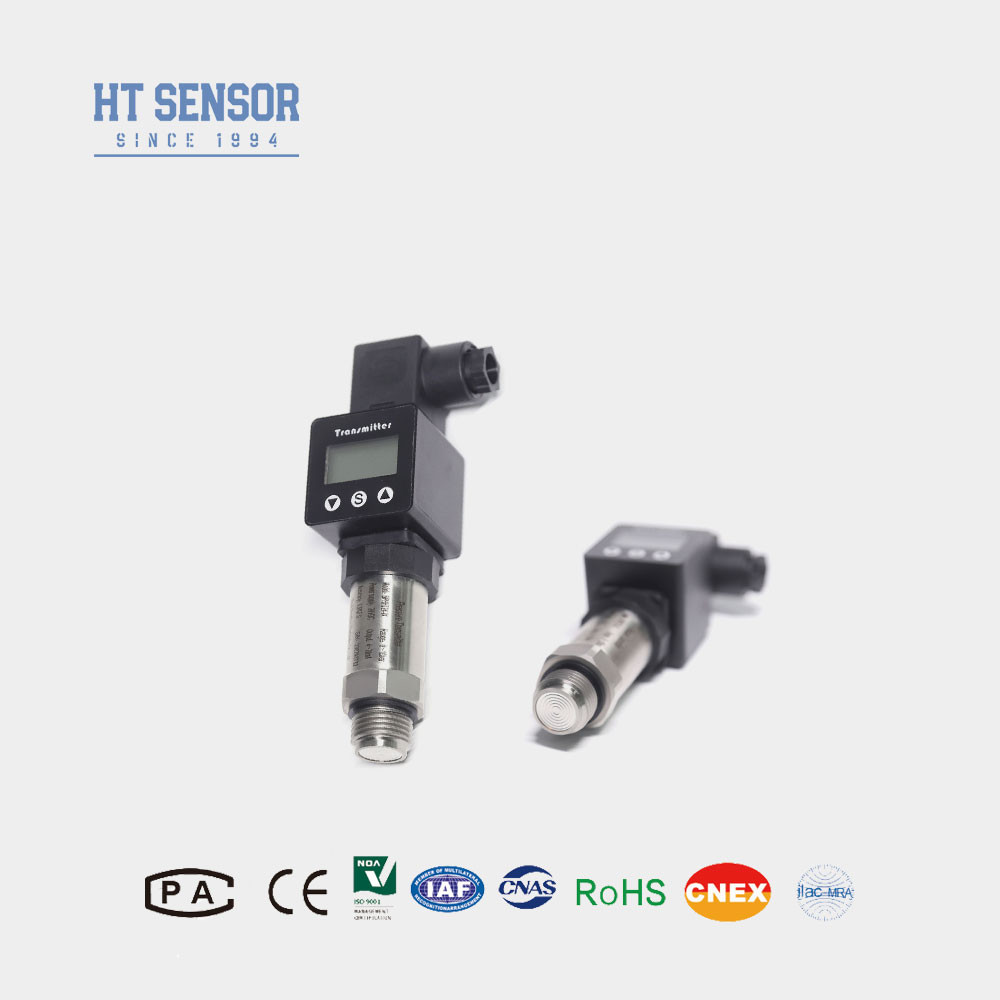

BPHT24-IX Hoogprecisie Splijtdruktransmitter Sensor Niveausensor Transducer van roestvrij staal
BP93420-IX Druksensor
Invoering van de drukzender:
BPHT24-IX-drukzender gebruikt als signaalmetingselement een met olie gevulde siliciumvlakfilmsensor van de HT-serie.De platte filmstructuur is zeer nuttig voor het meten van viskeuze vloeistoffenDe BPHT24-IX-druktransmittersensor is een uitgebreid druktransmitterproduct dat drukmeting, weergave en output integreert.Het velddisplay is handig voor het veldpersoneel om de drukwaarde te observerenDe structuur is eenvoudig en compact, neemt geen ruimte in beslag en het diafragma is gemakkelijk schoon te maken, waardoor de test van het product nauwkeurig kan worden uitgevoerd.
Productkenmerkenvan een druktransmittersensor:
1Breed meetbereik, roestvrij staal.
2Verscheidene drukinterface-opties.
3- Hoog nauwkeurig display beschikbaar.
Toepassingenvan een druktransmittersensor:
1Geschikt voor wetenschappelijk onderzoek.
2. aardolie, chemie. voedsel.
3. Gewoonlijk gebruikt in de scheepvaart- en luchtvaartsector.
| Prestatieparameters van de druksensor | |
| Meetbereik | - 100kPa... 0kPa ~ 10kPa... 35MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid en hysteresis | 0.02% F.S. (Type) 0.05% F.S. (Max.) |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons | 2.4Khz |
| Compensatietemperatuur | 0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur | -20 °C tot 80 °C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | van gietijzer |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Ex ia IIC T6 Ga |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~ 0,3 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0/1 ~ 10V | ||
| 0.5 tot en met 4,5 V | 5VDC | |
| RS485 communicatieprotocol | 3.6 ~ 30V / batterij | 4 draden |
| Besteltips |
2Bij het plaatsen van een bestelling dient te worden opgemerkt dat explosiebestendige producten geen digitale beeldschermkoppen bevatten.
3Bij bestelling van zenders met een LCD- of LED-displaykop mag de stroomvoorziening voor de zender niet lager zijn dan 20 VDC.
4Om een betrouwbare werking van het product te garanderen, wordt aanbevolen dat gebruikers op locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voedingsbron betrouwbaar geaard zijn.
5.Voor bijzondere eisen zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of radiofrequente interferentie, informeer ons bedrijf en specificeer ze in de bestelling.
| Bestelgids | ||||||||
| BP93420XX | Druktransmitter | |||||||
| Code | Ontwerp van de structuur | |||||||
| IB | Algemene druktransmitter | IX | Toon druktransmitter | |||||
| IE | Schokbestendige luchtvaartdrukzender | IIC/III | Industrial General/ Display Druktransmitter | |||||
| Indien | Vochtdichte drukzender | IIE/IIIE | Algemene/displaydruktransmitter | |||||
| IN | Airconditioning speciale drukzender | |||||||
| IC | Hoogtemperatuurdruktransmitter | |||||||
| IQ/IQT | Grote diafragma/hoogtemperatuurdruktransmitter | |||||||
| Meetbereik | - 100kPa... 0kPa ~ 35kPa... 35MPa | |||||||
| (0-X) Kpa of MPa | X: geeft het werkelijke meetbereik aan | |||||||
| Code | Stroomvoorziening | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | andere | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Drukverbinding | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | andere | |||||||
| Code | Elektrische aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Afgesloten kabeluitgang | |||||||
| B4 | 2088 Industriële behuizing | |||||||
| B5 | 2088 Industriële behuizing met display | |||||||
| B6 | andere | |||||||
| Code | Druktype | |||||||
| G | Gewichtsdruk | |||||||
| Een | Absolute druk | |||||||
| S | Verzegelde referentiedruk | |||||||
Vragen:
1. V: Wat zijn de kenmerken van uw druk sensor zenders?
A: Hoge precisie, duurzaamheid en uitstekende prestaties.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen. We leveren OEM en ODM service.
3V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen maximaal 30.000 druksensor-zenders per maand produceren, zodat we volledig in staat zijn om te voldoen aan de behoeften van grootschalige bestellingen.Het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen..
4. V: Wat is de typische levertijd?
A: 5 tot 8 werkdagen voor standaardmodellen.
5. V: Hoe zijn de producten geprijsd?
A: Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners.
6. V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze garantie tijd is 24 maanden na verzending, en onze after-sales zal reageren met uw vragen in 24 uur, afstandsopdracht door PC netwerk isaltijd beschikbaar.
