BP93420-IC Hoogtemperatuur omgevingsdruktransmittersensor voor water en olie
Product Details
| Model nr.: | BP93420-IC | Drukbereik: | -100KPA-0-10kpa-40Mpa |
|---|---|---|---|
| Output: | 0.2-2.2V/0.5-4.5VDC/4-20mA /0-5VDC | Kracht: | 3.3-5.5VDC /12-36VDC |
| Druktype: | Meting van de druk, absolute druk, verzegelde druk | Structuretype: | Diffuse Silicon Pressure Transmitter sensor |
| Metingsmedium: | Vloeistof en gas | Genauigheidsgraad: | 00,5% |
| IP-classificatie: | IP65 | Aanpassing: | OEM en ODM |
| Markeren |
Water- en oliedruksensor,BP93420-IC-druktransmittersensor,Hoogtemperatuurdruktransmittersensor |
||
Product Description

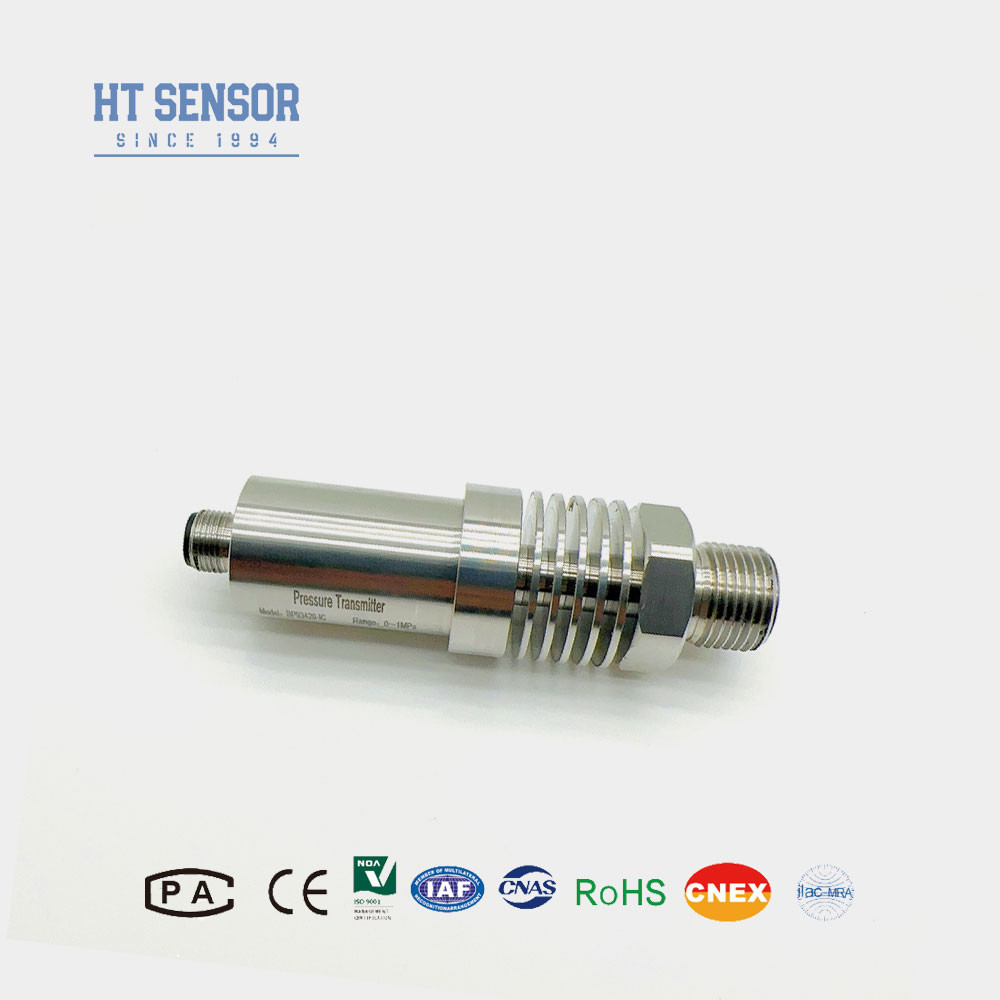

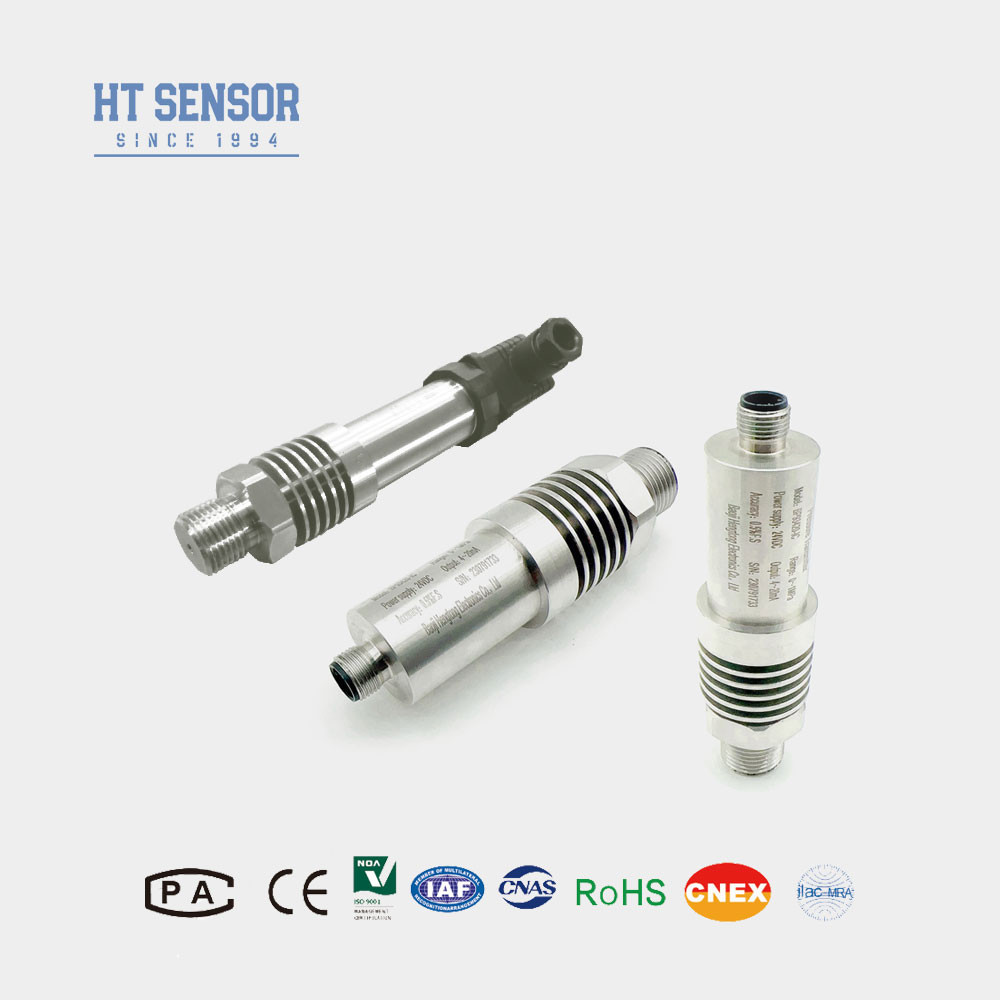

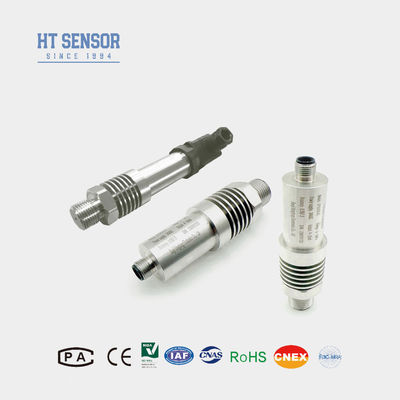

BP93420-IC Hoogtemperatuur omgevingsdruktransmittersensor voor water en olie
BP93420IC-druktransmittersensor
Invoering van de drukzender:
BP93420-IC is een hoogtemperatuurdruktransmittersensor met een geavanceerde siliciumdrukisolatie-olie gevulde kern van de HT19-serie als kernmetingselement.Een warmteafvoerapparaat wordt aan de voorkant toegevoegd om het medium dat in contact komt met de sensor drastisch af te koelenDit specifieke ontwerp maakt het zeer geschikt voor omgevingen die hoge temperaturen vereisen, waardoor het ideaal is voor toepassingen waarbij temperatuurschommelingen voorkomen of onder hogere omstandigheden wordt gebruikt.Het wordt veel gebruikt in industriële processen en systemen waar nauwkeurige en betrouwbare drukmetingen vereist zijn, zelfs in uitdagende omgevingen met hoge temperaturen.
Productkenmerkenvan een druktransmittersensor:
- 1Een breed meetbereik, een roestvrij staalconstructie, diverse drukinterfaces.
- 2. IP65 beschermingscategorie roestvrij staal structuur.
- 3Nul en volledig instelbaar.
- 4Hooggeprecieze, volledig roestvrij staal structuur.
Toepassingenvan een druktransmittersensor:
- 1- Drukmeting van niet-corrosieve gassen en vloeistoffen met 316L roestvrij staal.
- 2. toegepast in de scheepvaart- en luchtvaartindustrie.
- 3Gebruikt in industriële processen op locatie zoals aardolie, chemie, metallurgie, energieopwekking en hydrologie.
- 4. gebruikt in hydraulische en pneumatische besturingssystemen.
| Prestatieparameters van de druksensor | |
| Meetbereik | - 100kPa... 0kPa ~ 10kPa... 40MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid | 00,1% FS |
| Hysteresis | 00,1% FS |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons | 2.4Khz |
| Compensatietemperatuur | 0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur | -20°C tot 150°C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Ex ia IIC T6 Ga |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~ 0,4 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0/1 ~ 10V | ||
| 0.5 tot en met 4,5 V | 5VDC | |
| RS485 communicatieprotocol | 3.6 ~ 30V / batterij | 4 draden |
| Besteltips |
1Bij de keuze van de producten moet u ervoor zorgen dat het medium verenigbaar is met het contactdeel van het te testen product.
2Bij het plaatsen van een bestelling dient u er rekening mee te houden dat explosiebestendige producten geen digitaal display bevatten.
3Bij bestelling van een zender met LCD- of LED-displaykop mag de stroomvoorziening van de zender niet lager zijn dan 20 VDC.
4Om de betrouwbare werking van het product te waarborgen,het wordt aanbevolen dat gebruikers op het terrein bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voeding betrouwbaar zijn geaard..
5. De standaard zonder kabel, zoals de noodzaak om standaard te polyethyleen kabel materiaal, als u een andere kabel materialen nodig heeft, vermeld dan in de bestelling.
6In geval van bijzondere vereisten zoals sterke trillingen, onmiddellijke impact, sterke elektromagnetische of radiofrequente interferentie, informeer ons en vermeld dit in de bestelling.
| Bestelgids | ||||||||
| BP93420XX | Druktransmitter | |||||||
| Code | Ontwerp van de structuur | |||||||
| IB | Algemene druktransmitter | IX | Toon druktransmitter | |||||
| IE | Schokbestendige luchtvaartdrukzender | IIC/III | Industrial General/ Display Druktransmitter | |||||
| Indien | Vochtdichte drukzender | IIE/IIIE | Algemene/displaydruktransmitter | |||||
| IN | Airconditioning speciale drukzender | |||||||
| IC | Hoogtemperatuurdruktransmitter | |||||||
| IQ/IQT | Grote diafragma/hoogtemperatuurdruktransmitter | |||||||
| Meetbereik | -Nee.1. . .0~0.01...100 MPa | |||||||
| (0-X) Kpa of MPa | X: geeft het werkelijke meetbereik aan | |||||||
| Code | Stroomvoorziening | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | andere | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Drukverbinding | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | andere | |||||||
| Code | Elektrische aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Afgesloten kabeluitgang | |||||||
| B4 | 2088 Industriële behuizing | |||||||
| B5 | 2088 Industriële behuizing met display | |||||||
| B6 | andere | |||||||
| Code | Druktype | |||||||
| G | Gewichtsdruk | |||||||
| Een | Absolute druk | |||||||
| S | Verzegelde referentiedruk | |||||||
Vragen:
Q1: Bent u een fabrikant?
A1: Wij zijn een fabrikant met meer dan 29 jaar ervaring.
Q2:Aangepast product
A2: Wij leveren OEM- en Custom-Design-diensten.
V3:Kwaliteitsgarantie
A3:Onze producten hebben een beperkte garantie van 12 tot 18 maanden vanaf de verzenddatum tot de oorspronkelijke koper.Hengtong zal de defecte producten kosteloos vervangen of repareren.Deze garantie geldt niet voor eenheden die zijn gewijzigd.Misbruikt, verwaarloosd.
V4: Verzending en verpakking
A4:Producten worden over het algemeen verzonden via internationale express, inclusief UPS,FedEx,DHL en INT voor vooraf betaalde vracht,en kan ook uw verzendrekening gebruiken om te innen,Standaard exportverpakking,met inbegrip van inspectiecertificering.
V5:Neem contact op met ons
A5:We hebben een actief en ervaren verkoopteam om u te dienen op technische vraag en zakelijke issue.Just laat ons bericht of klik op de Online Service.
