M12 draad elektronische connector druktransmitter sensor voor water- en oliedrukonderzoek
Product Details
| Model nr.: | BP156-M | Huismateriaal: | 316LS.S. of 304S.S. |
|---|---|---|---|
| Druktype: | Meting/absolute/verzegelde druk | Handelsmerk: | HTsensor |
| Structuretype: | Diffuse siliciumdruksensor | Metingsmedium: | Vloeistof en lucht |
| Drukbereik: | 0kpa~10kpa...20MPa | Output: | 4-20mA /0,5-4,5Vdc |
| Aanpassing: | OEM en ODM | Verbinding: | M12*1 |
| Markeren |
Olieproef Druktransmittersensor,Sensor van de waterdruktransmitter,M12 Connector Druktransmitter Sensor |
||
Product Description
12 Elektronische verbindingsdruktransmittersensor voor water- en oliedrukonderzoek

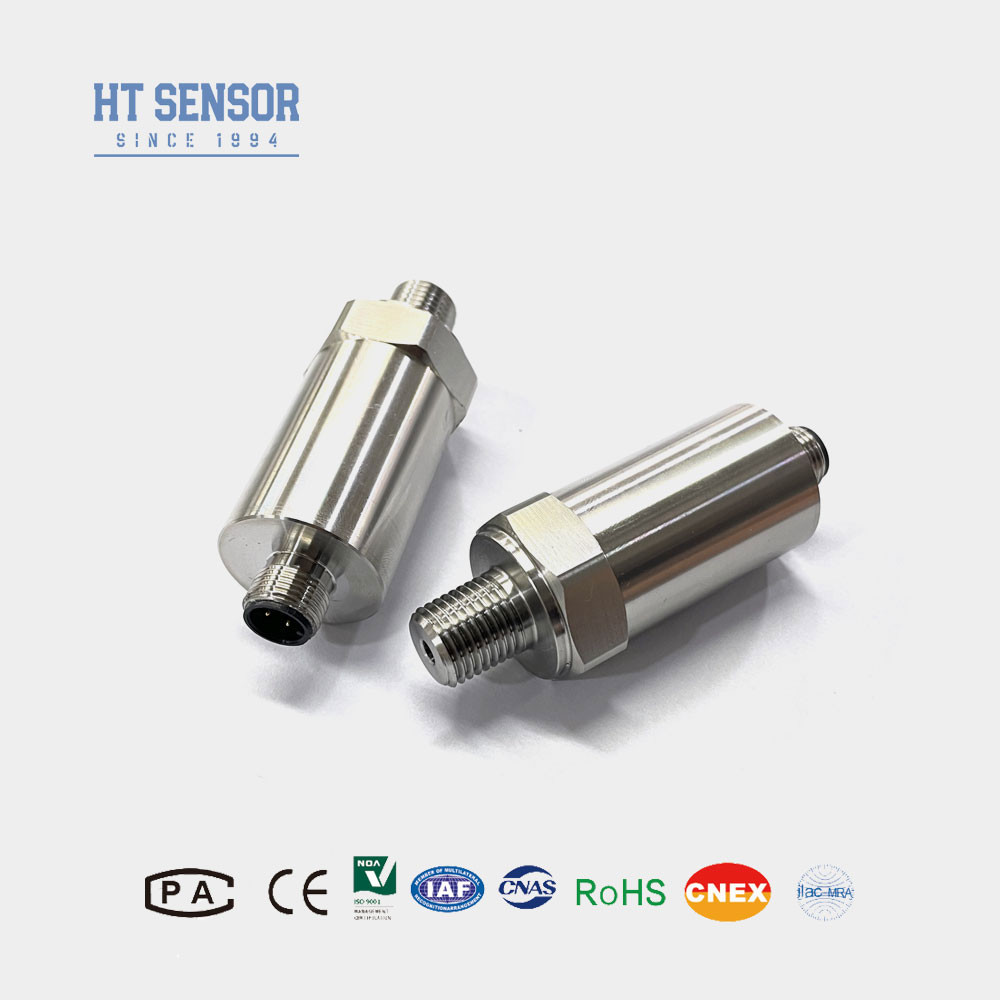

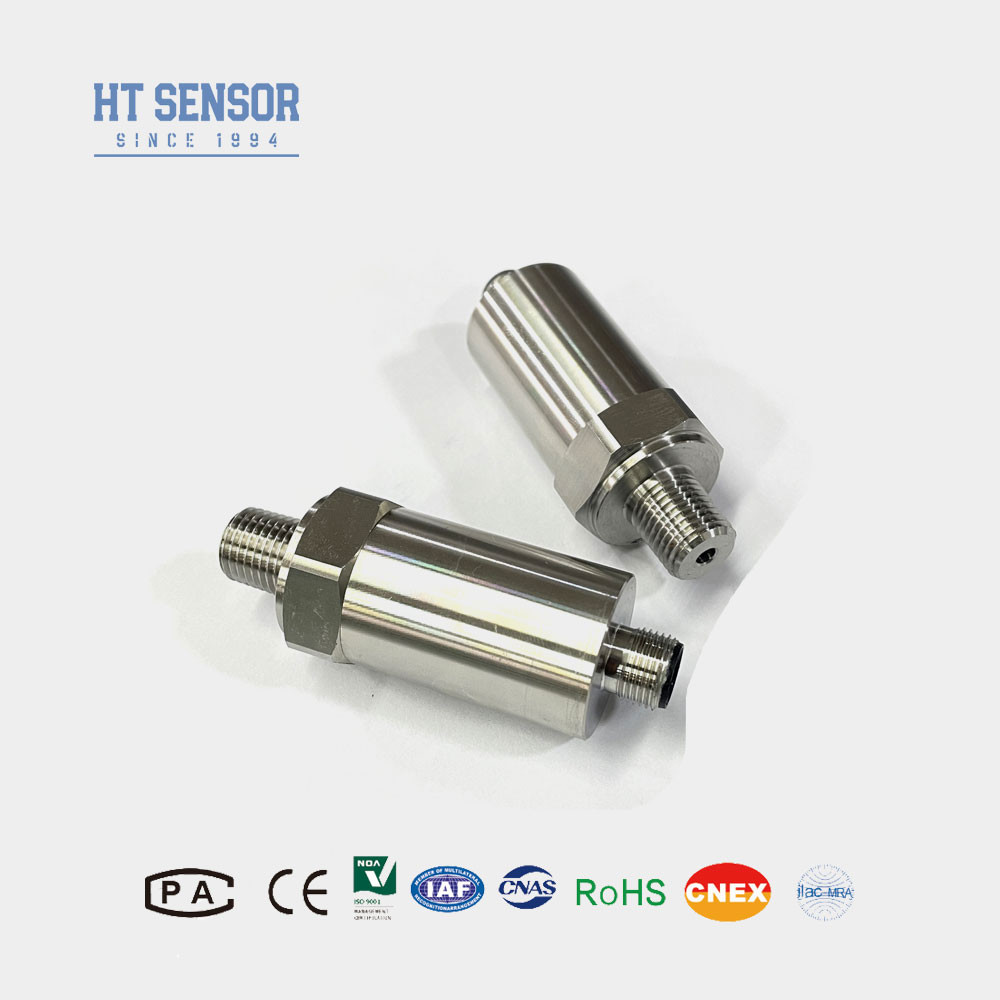

BP156-M druktransmittersensor
Invoering van mini-drukzender:
De BP156-M miniatuurdrukzender gebruikt een piezoresistieve druksensor met een geïsoleerd roestvrijstalen diafragma als signaalgevoelig element.Na automatische tests en laserfijnstelcompensatieHet versterkercircuit in roestvrij staal zet het sensorsignaal om in een standaarduitgangssignaal.gevoeligheidDeze producten vinden brede toepassingen in industrieën zoals aardolie, chemische industrie, metallurgie, elektriciteitscentrales, hydrologie voor drukmeting en -controle.
Productkenmerkenvan een mini-druktransmittersensor:
1Temperatuurbereik: -20 tot 85oC;
2. breed werktemperatuurbereik van -40 tot 125 °C;
3. Hoogwaardige druksensoren;
4Verscheidene uitvoeropties beschikbaar: 4~20mA/0,5~4,5V/1~5V/0~5V;
5. Compacte afmetingen met aanpasbare afmetingen;
6. M12 connector inbegrepen;
7. OEM, ODM en aanpassingsdiensten aangeboden.
Toepassingenvan een mini-druktransmittersensor:
1- Drukmeting van niet-corrosieve gassen en vloeistoffen met 316L roestvrij staal.
2. toegepast in de scheepvaart- en luchtvaartindustrie.
3Het wordt gebruikt in industriële processen op locatie, zoals aardolie, chemie, metallurgie, elektriciteitsopwekking en hydrologie.
4. gebruikt in hydraulische en pneumatische besturingssystemen.
| Prestatieparameters van een mini-druktransmittersensor: | |
|---|---|
| Meetbereik | 0kPa ~ 10kPa...20MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid en hysteresis | 0.02% F.S. (Type) 0.05% F.S. (Max.) |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons | 2.4Khz |
| Compensatietemperatuur | 0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur | -20 °C tot 80 °C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Ex ia IIC T6 Ga |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Gewicht | ~ 0,05 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0/1 ~ 10V | ||
| 0.5 tot en met 4,5 V | 5VDC |
| Voorbeelden van selectie |
| Besteltips |
1Bij het selecteren van een product moet u ervoor zorgen dat het testmedium compatibel is met het contactdeel van het product.
2Bij het plaatsen van een bestelling dient u er rekening mee te houden dat explosiebestendige producten geen digitaal display bevatten.
3Om de betrouwbare werking van het product te garanderen, wordt u geadviseerd om op locatie bliksembeschermingsapparatuur te installeren en ervoor te zorgen dat het product en de voeding betrouwbaar geaard zijn.
4. Kabel Zonder kabel standaard. Drie materialen zijn beschikbaar indien nodig. Als er geen speciale instructies zijn, kunnen polyethyleen kabel materialen worden gebruikt.Gelieve het in het bestelformulier te specificeren.
5In geval van speciale vereisten zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of RF-interferentie, informeer ons en vermeld dit in de bestelling.
| Bestelgidsvan een mini-druktransmittersensor | |||||||||
| BP15X | Analoogdruktransmitter | ||||||||
| Code | Ontwerp van de structuur | ||||||||
| 5 | Packard-prop | 6 | Verzegelde directe uitgangskabel 1,5 meter | ||||||
| 7 | Mini-Hirschmann-connector | 8 | Grote Hirschmann-connector | ||||||
| Meetbereik | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa of MPa |
X: Toont het werkelijke meetbereik aan | ||||||||
| Code | Stroomvoorziening | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | andere | ||||||||
| Code | Uitgangssignaal | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Code | Drukverbinding | ||||||||
| J1 | M20x1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | andere ((¢50.4 Flanke) | ||||||||
| Code | Elektrische aansluiting | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kabel afgesloten stopcontact 1,5 meter | ||||||||
| B4 | andere | ||||||||
| Code | Druktype | ||||||||
| G | Gewichtsdruk | ||||||||
| Een | Absolute druk | ||||||||
| S | Verzegelde referentiedruk | ||||||||
Vragen:
1V: Wat zijn de kenmerken van uw druksensor-zenders?
A: Hoge precisie, duurzaamheid, uitstekende prestaties.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten aanpassen aan specifieke behoeften.
3Wat is uw productiecapaciteit?
A: Onze productiefaciliteit kan tot 30.000 druksensor-zenders per maand produceren, dus we zijn goed uitgerust om aan de behoeften van grootschalige bestellingen te voldoen.Het wordt aanbevolen om vooraf contact op te nemen met ons verkoopteam om een soepel productie- en leveringsschema te garanderen..
4V: Wat is de algemene doorlooptijd?
A: Standaardmodel 5 tot 8 werkdagen.
5. V: Hoe wordt het product geprijsd? Zijn er kortingen?
A: Concurrerende prijzen, kortingen voor bulkorders of langetermijnpartners.
6. V: Wat is de garantieperiode van uw product?
A: Onze garantieperiode is 24 maanden na levering, antwoord op uw vraag binnen 24 uur na verkoop, op afstand begeleiding via het pc-netwerk op elk moment.
