Hengtong OEM Mini DIN Druktransmitter Sensor Elektronisch meetsensor
Product Details
| Model: | BP157 | Bereik: | -100 kPa~0~10 kPa~20 Mpa |
|---|---|---|---|
| Output: | 4-20mA /0,5-4,5Vdc/0-10VDC | Langetermijnstabiliteit: | +-0,2% F.S./Jaar ((Type.) |
| Huismateriaal: | 304 roestvrij staal | Druktype: | Meting van de druk, absolute druk, verzegelde druk |
| Type: | Mini-druktransmitter | Structuretype: | Diffuse siliciumdrukzender |
| Metingsmedium: | Gas en vloeistof | Genauigheidsgraad: | 00,5% |
| Aanpassing: | Available OED / ODM | ||
| Markeren |
Oem-druktransmittersensor,Mini-DIN-druktransmittersensor,OEM elektronische meetsensor |
||
Product Description
Hengtong OEM Mini DIN Druktransmitter Sensor Elektronisch meetsensor

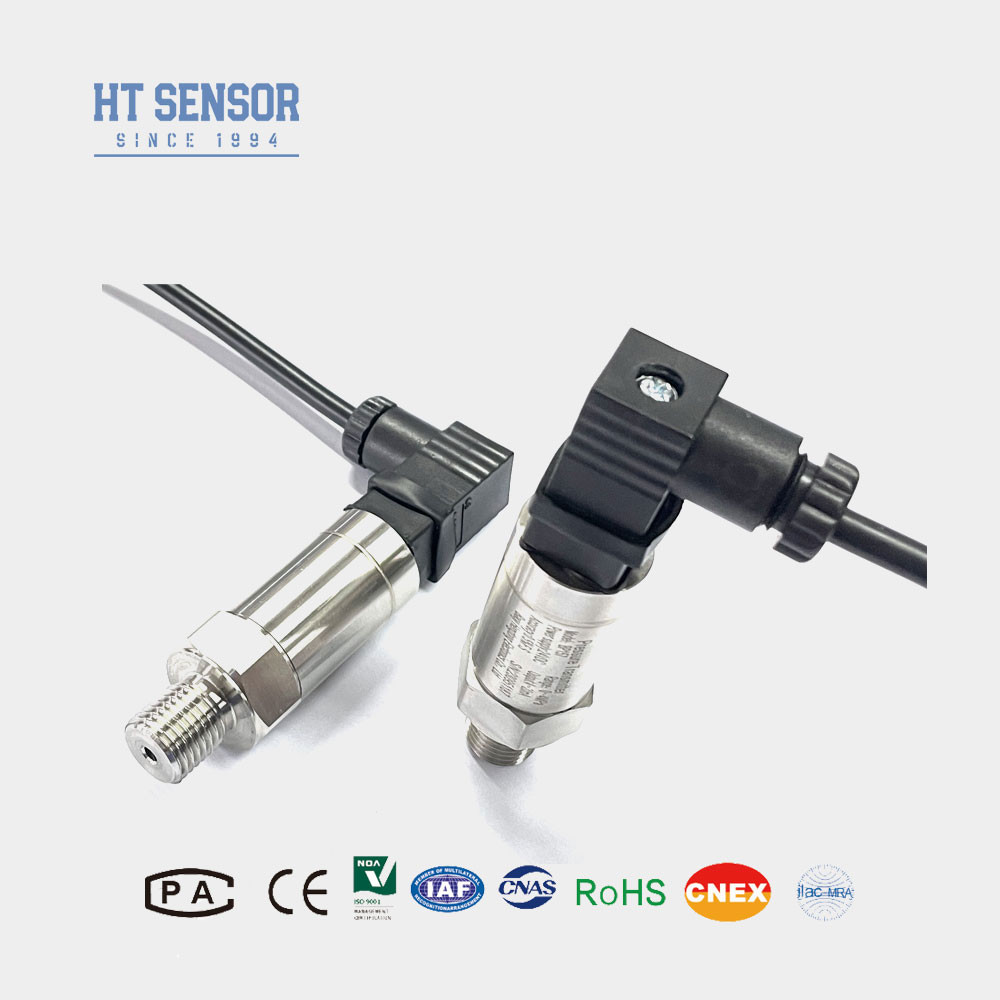

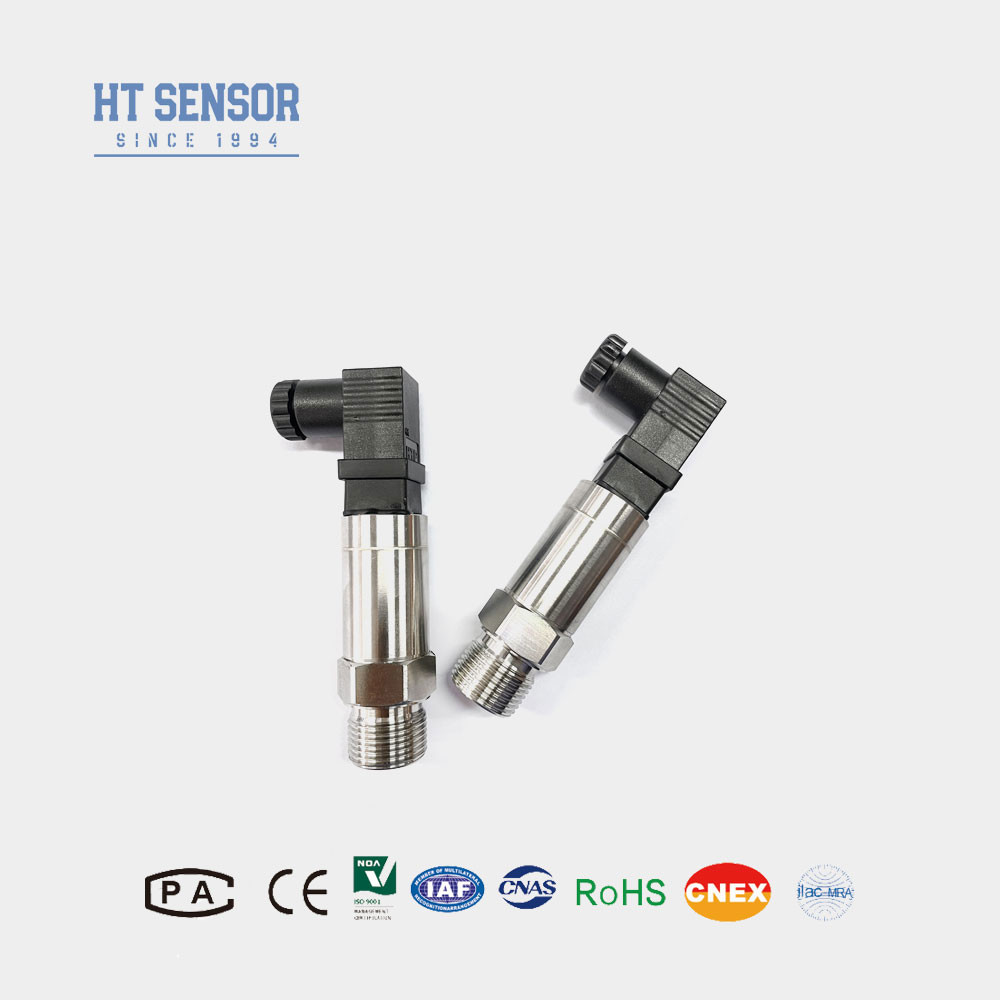

BP157 Druktransmitter
Invoering van een mini-DIN-druktransmittersensor:
De BP157 industriële druksensor zender gebruikt HT diffusie silicium druk sensoren als signaal meet elementen.Onze zelf ontwikkelde pcb zet sensorsignalen om in standaard uitgangssignalen zoals 0.5-4.5VDC of 4-20mA voor eenvoudig lezen en opnemen. Elektrische verbinding mini DIN, klein om de meeste veldbehoeften te voldoen.
Productkenmerkenvan een mini-DIN-druktransmittersensor:
1Een breed meetbereik, een roestvrij staalconstructie, diverse drukinterfaces.
2Compact en lichtgewicht ontwerp.
3. nul- en volwaardig verstelbaar
4Hooggeprecieze, volledig roestvrij staal structuur.
Toepassingenvan een mini-DIN-druktransmittersensor:
1. niet-corrosieve gas- en vloeistofdrukmeting, het diafragma is gemaakt van 316L roestvrij staal, het testmedium is compatibel met 316L roestvrij staal.
2- Toepassingen in de maritieme en luchtvaartindustrie.
3Gebruikt in industriële processen, zoals aardolie, chemie, metallurgie, elektriciteitsopwekking en hydrologie.
4Voor hydraulische en pneumatische besturingssystemen.
| Prestatieparametersvan een mini-DIN-druktransmittersensor: | |
| Meetbereik | 0kPa ~ 10kPa...20MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid en hysteresis | 0.02% F.S. (Type) 0.05% F.S. (Max.) |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Span Temperatuur Drift | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons | 2.4Khz |
| Compensatietemperatuur | 0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur | -20 °C tot 80 °C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10 g,55 Hz ~ 2 kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Ex ia IIC T6 Ga |
| Beschermingscategorie | IP65 |
| O-ring zegel | Fluorrubber |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
| 4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
| 0~10/20mA | 3 draad |
|
| 0/1 tot en met 5 V | ||
| 0/1 ~ 10V | ||
| 0.5 tot en met 4,5 V | 5VDC |
| Voorbeelden van selectievan een mini-DIN-druktransmittersensor |
| Besteltips |
1Bij het selecteren van het product moet u ervoor zorgen dat het te meten medium compatibel is met de contactdelen van het product.
2Bij het plaatsen van een bestelling dient te worden opgemerkt dat explosiebestendige producten geen digitale beeldschermkoppen bevatten.
3Bij bestelling van zenders met een LCD- of LED-displaykop mag de stroomvoorziening voor de zender niet lager zijn dan 20 VDC.
4Om een betrouwbare werking van het product te garanderen, wordt aanbevolen dat gebruikers op locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voedingsbron betrouwbaar geaard zijn.
5. Het nominale werktemperatuurbereik van de fluorrubber O-ring is -20oC tot 250oC. Wanneer de werktemperatuur van het product onder -20oC ligt, is het noodzakelijk een EPDM O-ring afdichting te kiezen.
6. De standaard kabellengte is 1,5 m, verkrijgbaar in drie materialen. Indien niet gespecificeerd, wordt het geleverd met polyethyleen kabelmateriaal.Gelieve het in de volgorde te specificeren.
7Voor speciale eisen zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of radiofrequente interferentie, informeer ons bedrijf en specificeer ze in de bestelling.
| Bestelgids | |||||||||
| BP15X | Analoogdruktransmitter | ||||||||
| Code | Ontwerp van de structuur | ||||||||
| 5 | Packard-prop | 6 | Verzegelde directe uitgangskabel 1,5 meter | ||||||
| 7 | Mini-Hirschmann-connector | 8 | Grote Hirschmann-connector | ||||||
| Meetbereik | 0kPa ~ 10kPa...20MPa | ||||||||
| (0-X) Kpa of MPa |
X: Toont het werkelijke meetbereik aan | ||||||||
| Code | Stroomvoorziening | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | andere | ||||||||
| Code | Uitgangssignaal | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Code | Drukverbinding | ||||||||
| J1 | M20x1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | andere ((¢50.4 Flanke) | ||||||||
| Code | Elektrische aansluiting | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kabel afgesloten stopcontact 1,5 meter | ||||||||
| B4 | andere | ||||||||
| Code | Druktype | ||||||||
| G | Gewichtsdruk | ||||||||
| Een | Absolute druk | ||||||||
| S | Verzegelde referentiedruk | ||||||||
Vragen:
1V: Bent u een handelsonderneming?
A: Wij zijn een fabrikant met 30 jaar ervaring.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten aanpassen aan specifieke behoeften.
3Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen maximaal 30.000 druksensor-zenders per maand produceren, dus we zijn goed gepositioneerd om grote bestellingen te voldoen.Het wordt aanbevolen om vooraf contact op te nemen met ons verkoopteam om een soepel productie- en leveringsschema te garanderen..
4. Q: Hoe lang is de algemene leveringscyclus?.
A: 5 tot 8 werkdagen voor het standaardmodel.
5. V: Verpakking voor verzending
A: Producten worden over het algemeen verzonden per internationale express, inclusief UPS,FedEx,DHL en INT freight prepaid, of kunnen worden opgehaald met behulp van uw verzendrekening, standaard exportverpakking,met inbegrip van het inspectiecertificaat.
6. V: Neem contact met ons op
A: we hebben een actief en ervaren verkoopteam, voor u om het probleem van technische en zakelijke problemen op te lossen.
