Digitale drukmeters met ingang Industrial Pressure Gauge Measuring and Display Equipment
BPK-IV-drukmeter/schakelaar
Inleiding:
De besturingssystemen van de BPK-IV-serie hebben weergave-, besturings- en transmissiefuncties en zijn in veel automatische besturingsgebieden gebruikt.
1. Er kunnen verschillende RTDS, thermoparen of standaard-invoersignalen worden geselecteerd (zie tabel).
2De geïsoleerde transmissie is 12 bits.
3. Twee relais-uitgangen, kunnen worden ingesteld op hoog/laag, hoog/hoog-hoog of laag/laag-laag alarm type.
Specificatie
1. Voerspanning:220VAC /24VDC(±10%);
2- Omgevingstemperatuur: 0 tot 50 °C; relatieve luchtvochtigheid: ≤ 85% Niet-corrosief gas;
3. Invoersignaal, weergaveomvang en relevante parameters: (zie tabel 1)
Tabel 1
| Invoersignaalcode |
Invoersignaal |
Afbeeldingsomvang |
Resolutie |
Precisie |
Inputimpedantie |
| 00 |
T TC |
0 tot 400 °C |
1oC |
00,2% |
100K. |
| 01 |
R TC |
0~1600oC |
1oC |
00,2% |
100K. |
| 02 |
J TC |
0~1200oC |
1oC |
00,2% |
100K. |
| 03 |
WRe3-WRe25 TC |
0~2300oC |
1oC |
00,2% |
100K. |
| 04 |
B TC |
350°C tot 1800°C |
1oC |
00,2% |
100K. |
| 05 |
S TC |
0~1600oC |
1oC |
00,2% |
100K. |
| 06 |
K TC |
0~1300oC |
1oC |
00,2% |
100K. |
| 07 |
E TC |
0~900oC |
1oC |
00,2% |
100K. |
| 08 |
Pt100 RTD |
-200 ~ 600 °C |
0.1 °C |
00,2% |
(0,2 mA) |
| 09 |
Cu50 RTD |
-50°C tot 150°C |
0.1 °C |
00,2% |
(0,2 mA) |
| 10 |
0~375Ω afstandsdruk |
De laagste en hoogste werkingssfeer kunnen worden ingesteld van -1999 tot 9999 |
Display scope is continu van -1999 tot 9999 met behulp van 16bit A/D sample |
00,2% |
(0,2 mA) |
| 11 |
0~75mV stroomverdeler |
00,1% |
100K. |
| 12 |
0 ~ 30 mV |
00,1% |
100K. |
| 13 |
0~5V standaardsignaal |
00,1% |
100K. |
| 14 |
1 tot 5 V standaardsignaal |
00,1% |
100K. |
| 15 |
0~10V standaardsignaal |
00,1% |
100K. |
| 16 |
0~10 mA standaardsignaal |
00,1% |
20Ω |
| 17 |
0~20 mA standaardsignaal |
00,1% |
20Ω |
| 18 |
Standaardsignaal van 4 tot 20 mA |
00,1% |
20Ω |
4.Analoogstroomuitgang en bijbehorende parameters: (zie tabel 2)
Tabel 2
| Uitgangssignaal verzenden |
Stroomopbrengst |
Uitvoeringsgebied |
Geïsoleerde spanning |
Max, ik ben er klaar voor.
resolutie |
Precisie |
Vervoervermogen |
Open-circuitspanning |
| 00 |
4 ~ 20 mA |
Gegevens binnen het bereik verzenden naar standaardstroomsignaal |
1500 V |
12 bits |
00,3% |
≤ 500Ω |
15V |
| 01 |
0 ~ 20 mA |
Dit product wordt alleen geproduceerd in 4 ~ 20mA of 0 ~ 20mA uitgangsstroomsignalen.het kan worden aangepast van de fabrikant of zelf verbonden 250 of 500 ohm weerstand voor 1 ~ 5V of 0 ~ 5V, 0 ~ 10V spanning en weerstand (opmerking: de nauwkeurigheid van de weerstand heeft een directe invloed op de nauwkeurigheid van de uitgangsspanning van de transmissie).
5.Relay uitgangscontactcapaciteitZie tabel 3.
Tabel 3
| |
250 V/120 V |
120V/48V |
< 48 V |
Levensduur van de relais |
| Airconditioning |
D.C. |
Airconditioning |
D.C. |
Airconditioning |
D.C. |
>100000 keer |
| Max. stroom (weerstandsbelasting) |
3A |
2A |
4A |
3A |
5A |
4A |
| Max. stroom (inductiebelasting) |
0.3A |
0.2A |
0.4A |
0.3A |
0.5A |
0.4A |
6E.externe DC24V/30mAHet kan stroom leveren aan de zender.
7Met.automatische temperatuurcompensatiefunctievoorsensor voor thermocouples.
8Met.ontkoppelingsbescherming.
| Model |
Omvang van de contour |
Afmeting van het paneel ((mm)) |
Notitie |

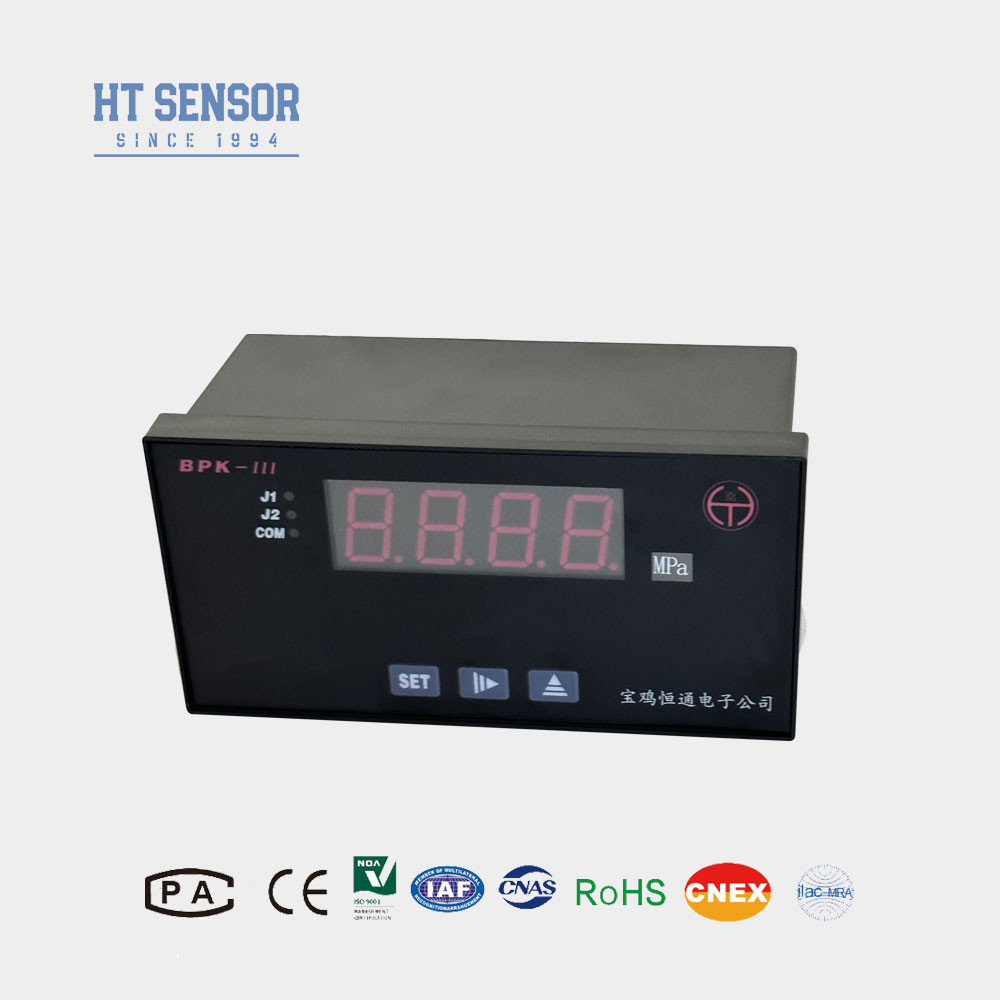

| BPK-IIIS1 |
160×80×80 ((horizontaal)) |
152+0.8× 76+0.7 |
|

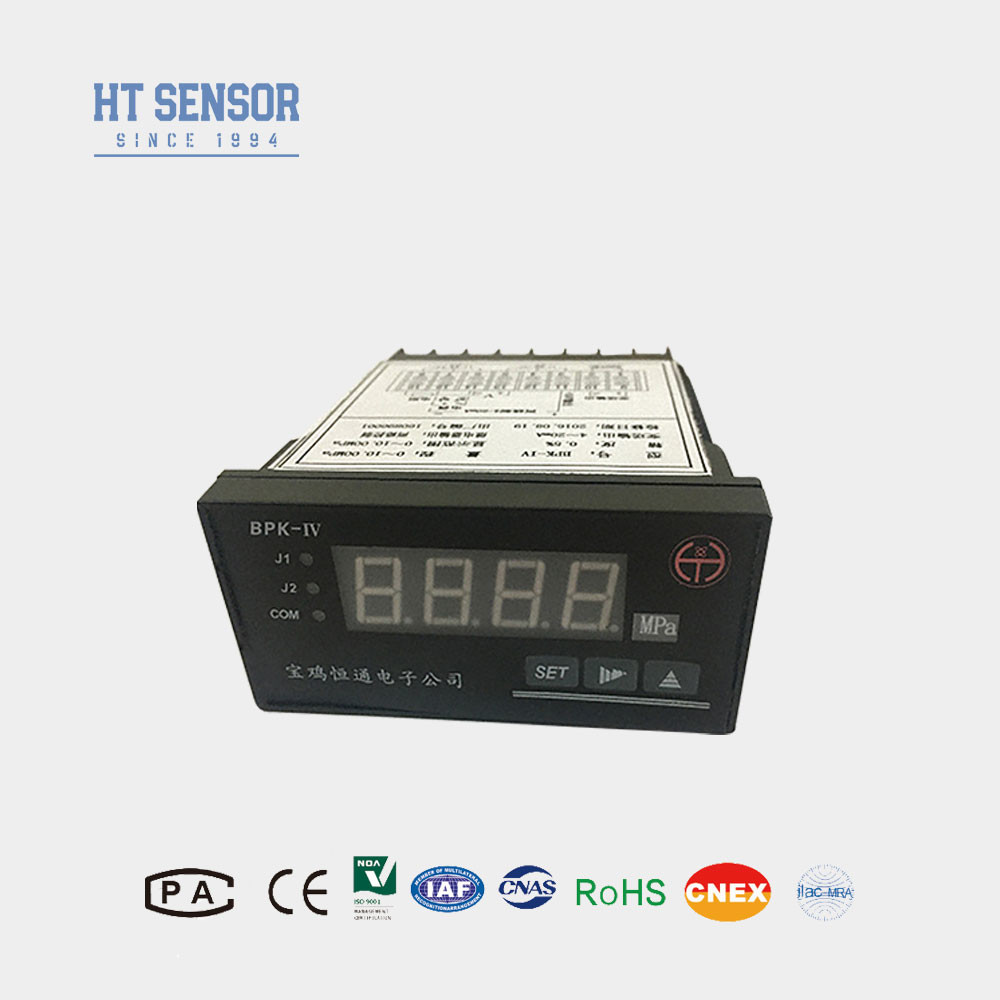

| BPK-IV |
96×48×112 (horizontaal) |
92+0.7×44+0.5 |
|

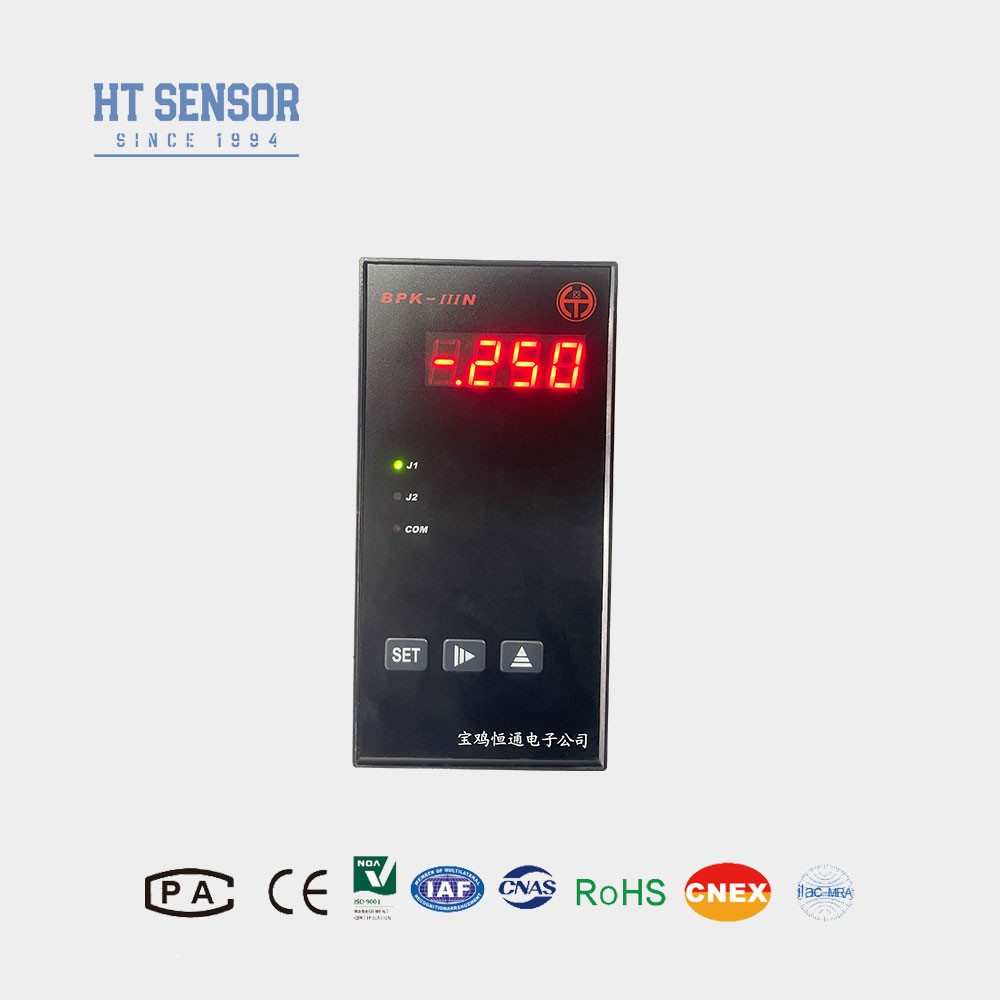

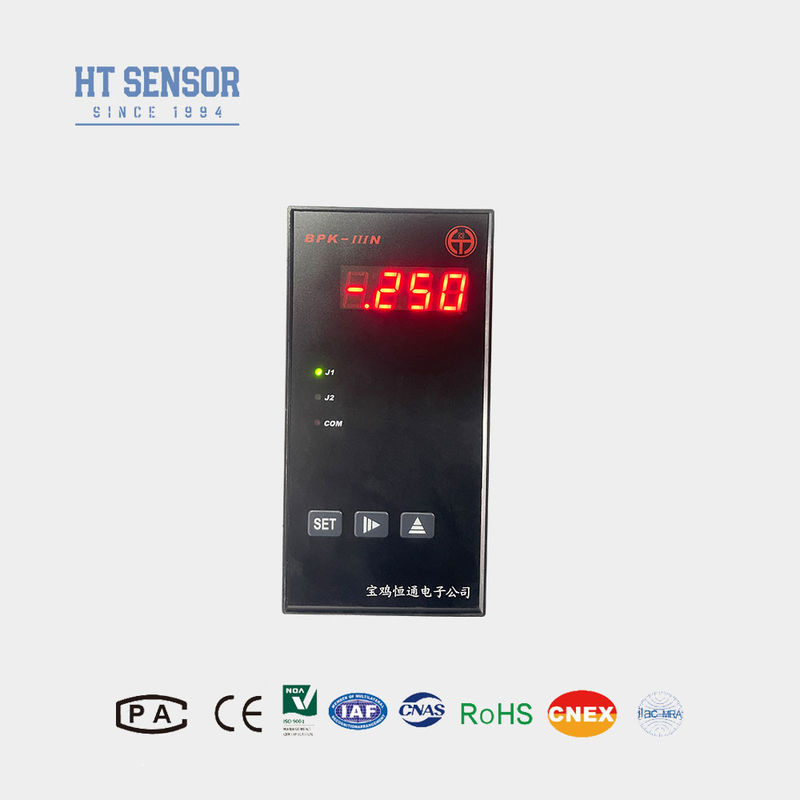

| BPK-IIIN1 |
80×160×80 (verticaal) |
76+0.7×152+0.8 |
|
| BPK-IIIN2 |
48×96×112 (verticaal) |
44+0.5× 92+0.7 |
|
| BPK-IIIF1 |
96×96×112 (vierkante) |
92+0.7× 92+0.7 |
|
| BPK-IIIF2 |
48×48×108 (vierkante) |
44+0.5×44+0.5 |
met J2alarmlamp zonder J2 relais |
| BPK-IIIF3 |
72x72x112 |
67+0.7× 67+0.7 |
|
