Name: 19 mm olie gevulde druktransmitter diffuse siliconen druktransmitter water olie test
Brand: Baoji Hengtong Electronics Co., LTD
SKU: HT19
Price: 21.00 USD
Availability: InStock

Gedetailleerde informatie

Materiaal:	316L	Niet lineair zijn:	± 0,15%
Huismateriaal:	roestvrij staal	Meetbereik:	0~10kpa...20kpa....100MPa
uitgangssignaal:	mV	Stroomvoorziening:	1.5mADC
Druktype:	Gauge/Absolute/Verzegeld	Naam van het product:	Druktransmittersensor
Gecompenseerd temperatuurbereik:	-10 tot 80°C	Olie gevuld:	Siliciumolie
Markeren:	Diffuze Siliciumdrukzender , 19 mm siliconen druktransmitter , Olie gevulde druktransmitter

Productomschrijving

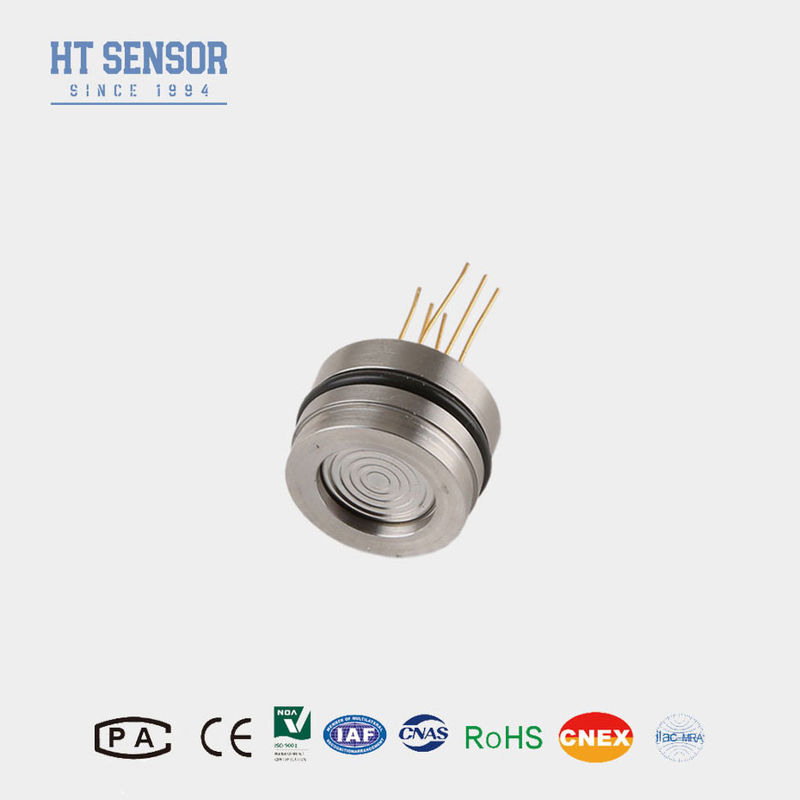

Olie gevulde diffuse siliconen druktransmittersensor voor water- en olieproeven

HT19F Silicium piezoresistieve druksensor

Inleiding van de druktransmittersensor:

HT19F fungeert als een silicium piezoresistieve druk sensor, met een kern bestaande uit een zeer stabiel diffuse silicium element.de druk van vloeistoffen en gassen door de druk van het getestemedium naar het siliciumdiafragma via een isolatiediafragma en siliciumolie.De veelzijdigheid van de sensor wordt veel gebruikt in luchtcompressoren en koelinstallatiesde systemen.

Productkenmerkenvan druktransmittersensor:
1.Met behulp van geavanceerde technologie en 316L roestvrij staal behuizing, samen metmet een diameter van niet meer dan 30 mm,
2.Met behulp van dikfilmcircuits voor temperatuurcompensatie en nulpuntcorrectie
3.uitstekende betrouwbaarheid, herhaalbaarheid en stabiliteit
Toepassingenvan druktransmittersensor:
1Geschikt voor het meten van niet-corrosieve gas- en vloeistofdruk met 316Lverenigbaarheid met roestvrij staal
2.Gebruikt op verschillende industriële proceslocaties, waaronder aardolie, chemie, metallurgie, energie en hydrologie
3Gebruikt in de scheepvaart- en luchtvaartindustrie
4Geschikt voor hydraulische en pneumatische bedieningssystemen
5.Gebruikt in toepassingen voor procescontrole
Elektrische prestatiesvan druktransmittersensor:
1Stroomvoorziening: ≤2mA gelijkstroom (typisch 1,5mA gelijkstroom)
2.Inputimpedantie:3KΩ~6KΩ
3.Uitgangsimpedantie:2.5KΩ~6KΩ

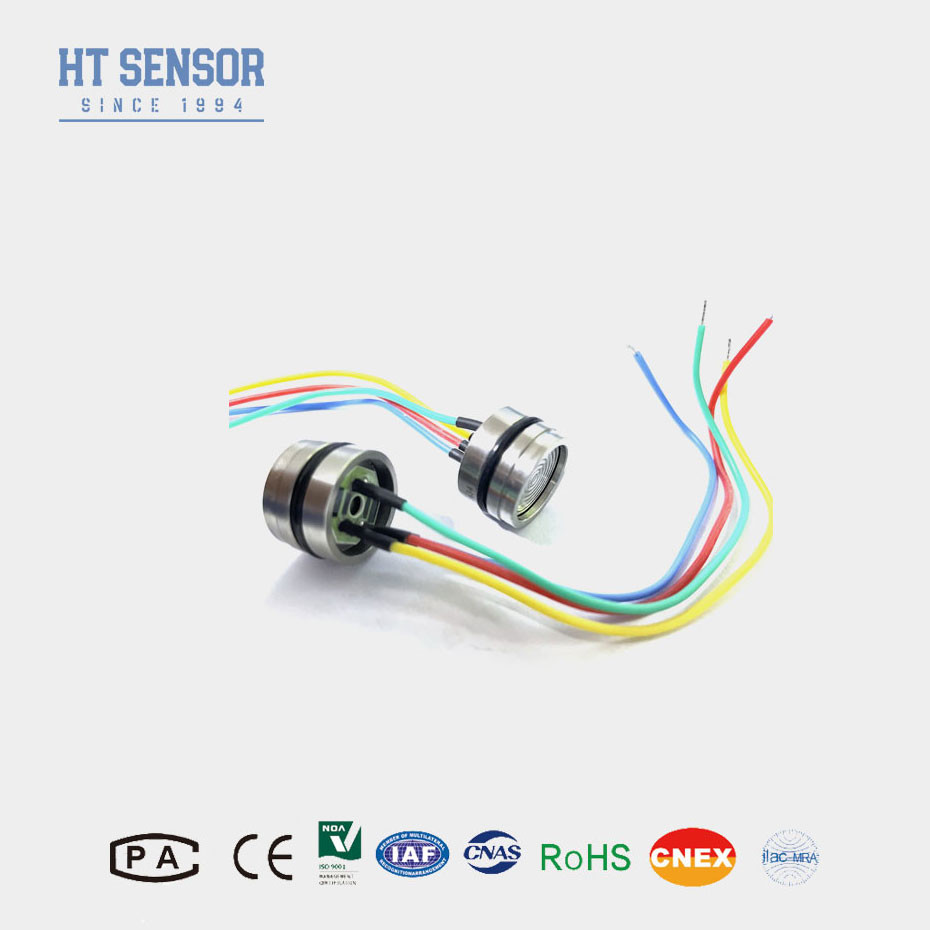

4Elektrische aansluiting:Gouden Kovar-pinnen of 100 mm hoge temperatuur draden.

Prestatieparameters:
Bereik		Afmeting ((G)	10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
		Absolute (A)	100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
		Verzegeld (S)	Voor de toepassing van deze richtlijn worden de volgende voorschriften toegepast:
		Type		Maximaal	Eenheid
Niet-lineariteit		±0.15		±0.3	% F.S.
Herhaalbaarheid		0.05		0.1	% F.S.
Hysteresis		0.05		0.1	% F.S.
Nul uitslag		0 ± 1		0 ± 2	mV
Span-uitgang	≤ 20 KPa	50 ± 10		50 ± 30	mV
	≥ 35 kPa	100 ± 10		100 ± 30	mV
Temperatuurfout-nul	≤ 20 KPa	± 1		±2	% F.S.
	≥ 35 kPa	±0.5		± 1	% F.S.
Temperatuurfout-span	≤ 20 KPa	± 1		±2	% F.S.
	≥ 35 kPa	±0.5		± 1	% F.S.
Gecompenseerde Temp.	≤ 20 KPa	0 tot 50			oC
	≥ 35 kPa	0 tot 70			oC
Werktemperatuur		-20 tot 80			oC
Bergingstemperatuur		-40 tot 125			oC
Toegestane overbelasting		Neem de kleinste waarde tussen 3 keer de volledige schaal of 120MPa
Breukdruk		5x de volledige schaal
Langetermijnstabiliteit		0.2 %			F.S./jaar
Materiaal van het diafragma		316L
Isolatieweerstand		≥ 200MΩ 100VDC
Vibratie		Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz
Schok		100 g, 11 ms
Reactietijd		≤ 1 ms
O-ring zegel		Nitrilring of Fluorring
Volledig medium		Siliciumolie
Gewicht		~ 28 g
De parameters worden getest onder de volgende omstandigheden: 1,5 mA @ 25°C

Ontwerp van de structuur
< 3,5 MPaS
≥ 3,5 MPaS < 40 MPaS
≥ 40 MPaS

Elektrische aansluiting en compensatie

ht19 Micro-Pressure Pressure Sensor for transmittert

Voorbeelden van selectie

Besteltips

1. Let tijdens de montage op de pasvorm tussen de kerngrootte en de zenderbehuising om de vereiste luchtdichtheid

2. Zorg ervoor dat de behuizing tijdens de montage verticaal is uitgelijnd en oefen gelijkmatige druk uit om te voorkomen dat de compensatie verstopt of beschadigd raaktPlaatje.
3Indien het meetmedium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), moeten bij de bestelling speciale instructies worden verstrekt.
4. Vermijd het drukken op het sensordiafragma met handen of scherpe voorwerpen om schade aan de kern te voorkomen als gevolg van deformatie of piercing van het diafragma.

5Houd de drukpoort van de drukmeterkern open voor de atmosfeer en vermijd het binnendringen van water, waterdamp of corrosieve stoffen in de negatieve drukkamer van de kern.
6Als er wijzigingen in de pinleidingen optreden, volgt u het etiket op de eigenlijke kern als referentie.

label:

Plaats van herkomst:	Baoji, China.
Merknaam:	HT sensor
Certificering:	CE,RoHs,ISO9001
Modelnummer:	HT19

Min. bestelaantal:	1
Prijs:	negotiable
Verpakking Details:	Standaard exportpakket
Levertijd:	5-8 werkdagen
Betalingscondities:	Western Union, L/C, T/T
Levering vermogen:	5000 stuks/maand
